基于STM32的电子琴音乐播放器设计

基于STM32的电子琴/音乐播放器设计

引言

​ 单片微型计算机室大规模集成电路技术发展的产物，属于第四代电子计算机它具有高性能、高速度、体积小、价格低廉、稳定可靠、应用广泛的特点。他的应用必定导致传统的控制技术从根本上发生变革。因此，单片机的开发应用已成为高科技和工程领域的一项重大课题。

​ 电子琴是现代电子科技与音乐结合的产物，是一种新型的键盘乐器。它在现代音乐扮演重要的角色，单片机具有强大的控制功能和灵活的编程实现特性，它已经溶入现代人们的生活中，成为不可替代的一部分。本文的主要内容是用STM32f103rbt6单片机为核心控制元件，设计一个电子琴。

​ 设计核心在于使用STM32单片机内置的

第一章 总体设计

1.1 系统功能

按照设计要求，本系统具有以下功能：

1. 共有三个基本模式：电子琴模式、录音模式、播放器模式
2. 电子琴模式下，7个基本按键控制产生7种音调，功能键实现调节音阶和音量
3. 录音模式可分为录音和放音两个模块，录音状态下会记录弹奏的音调以及时间；放音模式调用音乐播放器某些模块，实现相同的功能。
4. 音乐播放器模块下，可以实现音乐的播放、暂停、切歌、调速、顺序播放、单曲循环、随机播放、以及进度条显示。
5. 有两个全局按键中断，可控制模式切换和全局静音/暂停。

1.2 主要技术性能指标

1. 基本按键：7个；
2. 功能按键：6个；
3. 全局中断按键：2个；
4. 扬声器：1个；
5. 扬声器功率：1w；
6. LCD1602：1块；
7. 主要模式：3个；
8. 曲库：8首；
9. 音域范围：262Hz~2217Hz；
10. 音量阶数：3阶；
11. 速度阶数：4阶；
12. 循环模式：3种；

第二章 系统设计

2.1 系统设计

​ 总体系统设计上在硬件上共分为3个区域：基本按键区、功能按键区、LCD显示区。在软件的设计上共分为3个主要模式：电子琴模式、录音模式、播放器模式。主控模块选择使用STM32f103rbt6芯片，进行编程、控制、实现电子琴以及播放器功能。

2.2 硬件设计

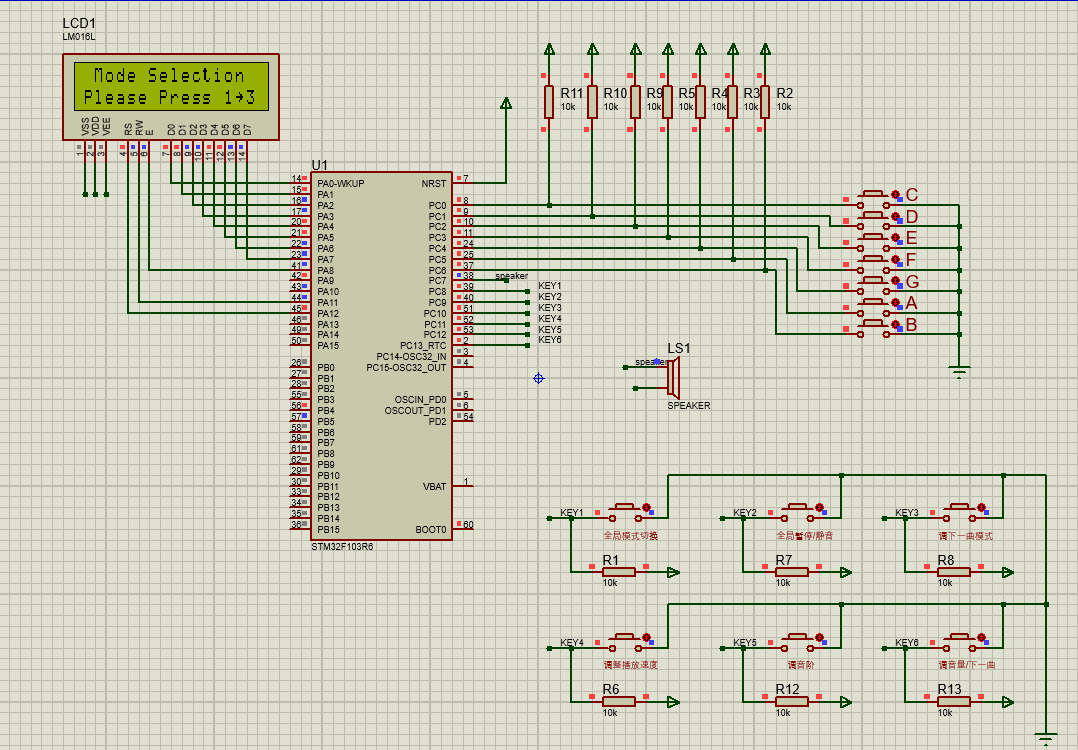

2.2.1 整体仿真图

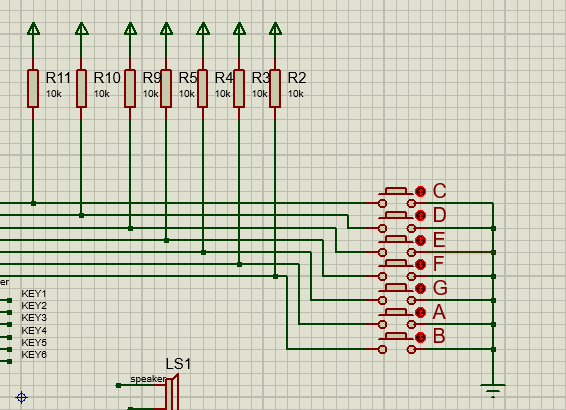

2.2.2 按键模块

​ 按键模块分为两部分：基本按键和功能按键

俩个部分按键分别接在单片机的PC0-PC6以及PC8-PC13接口上。

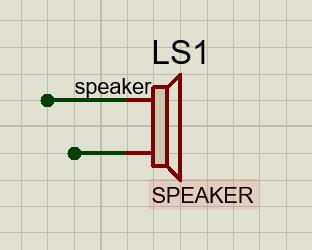

2.2.3 扬声器模块

扬声器模块接在单片机的PC07接口上。

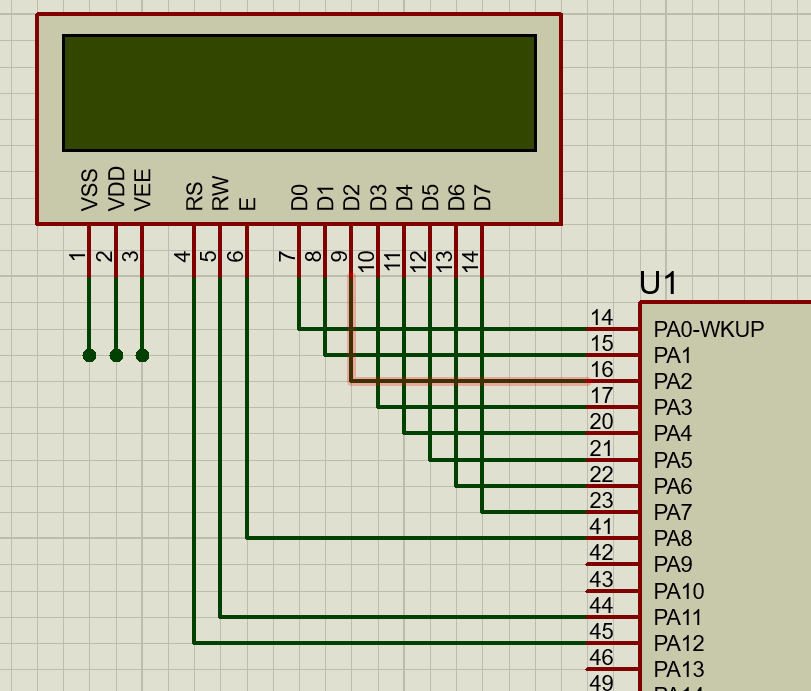

2.2.4 显示模块

​ 将LCD1602的D0~D7分别连接到单片机的 PA0~7，使能端 E、 RW、 RS分别连接到单片机的 PA8、 PA11、 PA12。

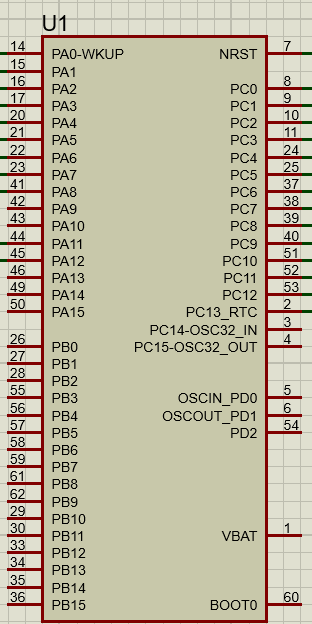

2.2.5 主控模块

2.3 软件设计

2.3.1 主要工作原理

​ 设计的主要工作原理是利用STM32所内置的定时器TIM3产生一个PWM信号驱动扬声器产生特定频率的声音。通过改变定时器TIM3的分频预置数改变PWM信号的频率从而产生不同音调的声音。通过改变占空比，从而产生不同音量的声音。

​ 相关流程图如下：

2.3.2 PWM发生器

#include "pwm.h"

TIM_HandleTypeDef 	TIM3_Handler;      	//定时器句柄
TIM_OC_InitTypeDef 	TIM3_CH2Handler;	//定时器3通道1句柄

//TIM1 PWM部分初始化
//arr：自动重装值。
//psc：时钟预分频数
//定时器溢出时间计算方法:Tout=((arr+1)*(psc+1))/Ft us.
//Ft=定时器工作频率,单位:Mhz
void TIM3_PWM_Init(u16 arr,u16 psc)
{

    TIM3_Handler.Instance=TIM3;         	//定时器1
    TIM3_Handler.Init.Prescaler=psc;       	//定时器分频
    TIM3_Handler.Init.CounterMode=TIM_COUNTERMODE_UP;//向上计数模式
    TIM3_Handler.Init.Period=arr;          	//自动重装载值
    TIM3_Handler.Init.ClockDivision=TIM_CLOCKDIVISION_DIV1;//分频因子
	TIM3_Handler.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_ENABLE;//使能自动重载
    HAL_TIM_PWM_Init(&TIM3_Handler);       	//初始化PWM

    TIM3_CH2Handler.OCMode=TIM_OCMODE_PWM1; //模式选择PWM1
    TIM3_CH2Handler.Pulse=arr/2;            //设置比较值,此值用来确定占空比，默认比较值为自动重装载值的一半,即占空比为50%
    TIM3_CH2Handler.OCPolarity=TIM_OCPOLARITY_LOW; //输出比较极性为低
    HAL_TIM_PWM_ConfigChannel(&TIM3_Handler,&TIM3_CH2Handler,TIM_CHANNEL_2);//配置TIM3通道2

    HAL_TIM_PWM_Start(&TIM3_Handler,TIM_CHANNEL_2);//开启PWM通道2

}

//定时器底层驱动，时钟使能，引脚配置
//此函数会被HAL_TIM_PWM_Init()调用
//htim:定时器句柄
void HAL_TIM_PWM_MspInit(TIM_HandleTypeDef *htim)
{

	GPIO_InitTypeDef GPIO_Initure;

    if(htim->Instance==TIM3)
	{

		__HAL_RCC_TIM3_CLK_ENABLE();			//使能定时器3
		__HAL_AFIO_REMAP_TIM3_ENABLE();		    //TIM3通道引脚完全重映射使能
		__HAL_RCC_GPIOC_CLK_ENABLE();			//开启GPIOC时钟

		GPIO_Initure.Pin=GPIO_PIN_7;           	//PC6
		GPIO_Initure.Mode=GPIO_MODE_AF_PP;  	//复用推挽输出
		GPIO_Initure.Pull=GPIO_PULLUP;          //上拉
		GPIO_Initure.Speed=GPIO_SPEED_HIGH;     //高速
		HAL_GPIO_Init(GPIOC,&GPIO_Initure);
	}
}

//设置TIM3通道2的占空比
//compare:比较值
void TIM_SetTIM3Compare2(u32 compare)
{

	TIM3->CCR2=compare;
}

//设置TIM3通道2的arr
void TIM_SetTIM3Autoreload(u32 Autoreload)
{

	TIM3->ARR=Autoreload;
}
//定时器3中断服务函数
void TIM3_IRQHandler(void)
{

    HAL_TIM_IRQHandler(&TIM3_Handler);
}

2.3.3 music播放器模块

​ music模块包含了产生声音，静音，音乐播放，音乐切换，进度条展示等相关函数，全都由本人编写

静音模块：通过调用TIM_SetTIM3Compare2()函数让占空比为0，进而达到静音效果。

void buzzerQuiet(void)//停止发声
{

	TIM_SetTIM3Compare2
