计算机网络传输层思维导图

传输层

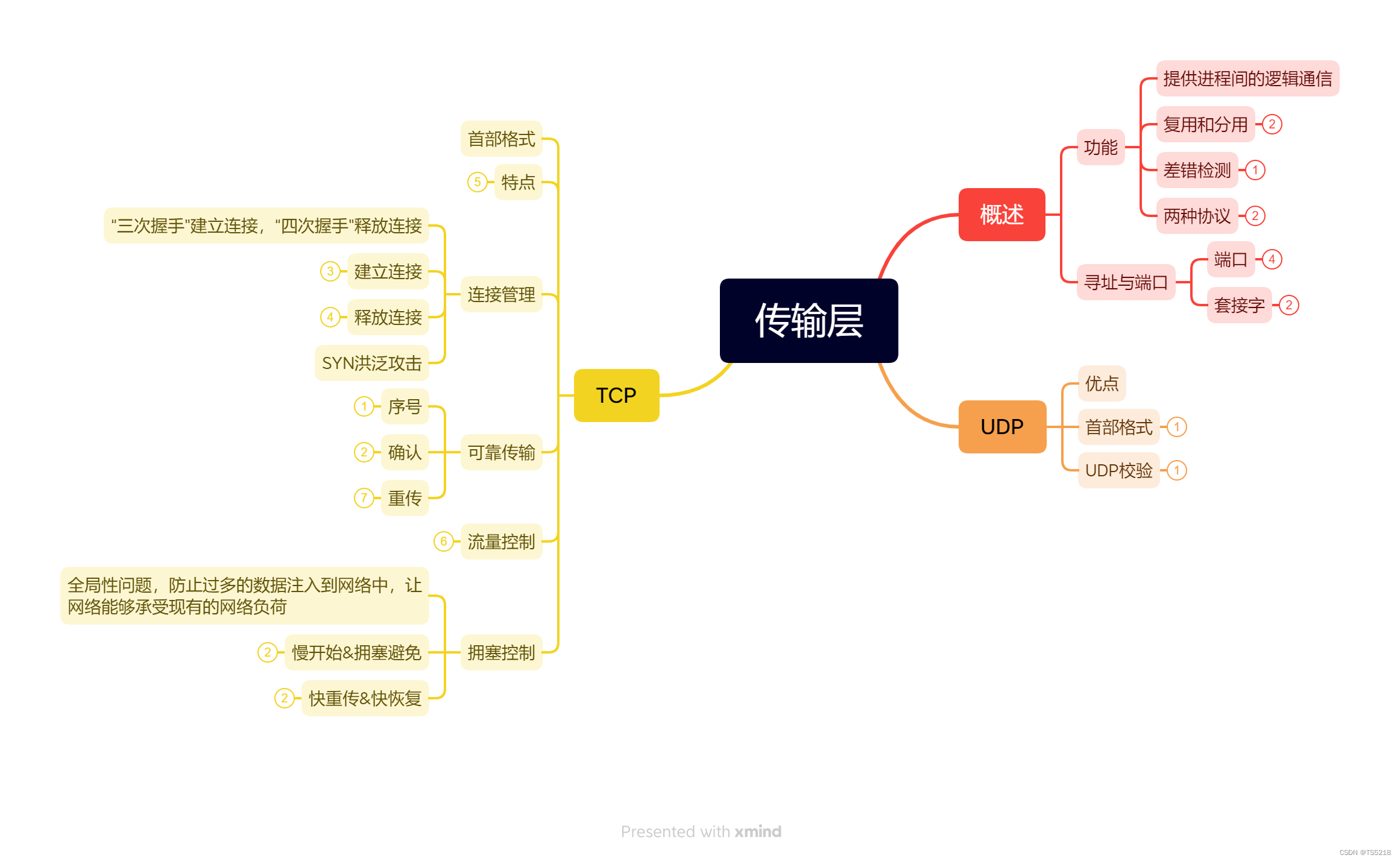

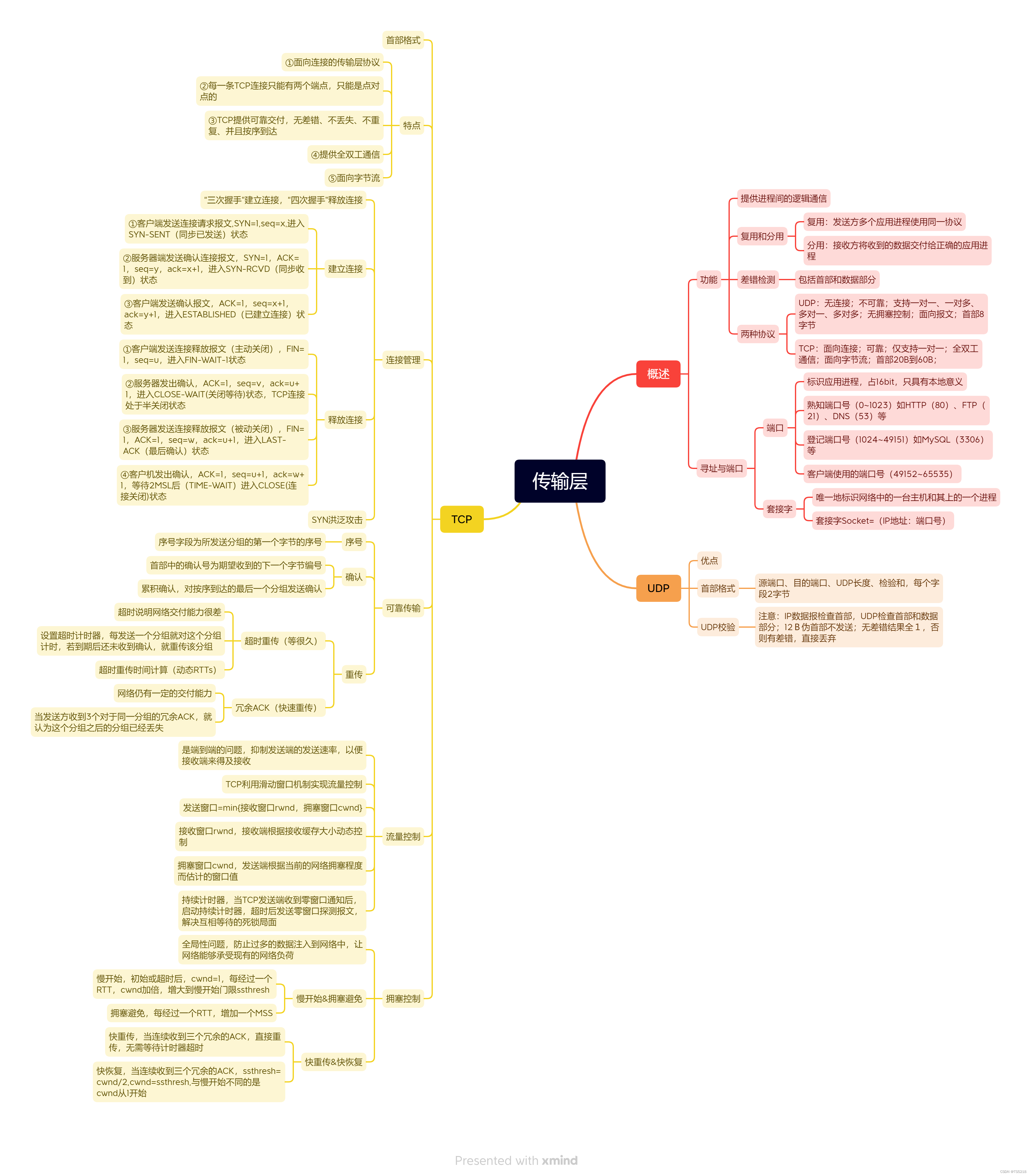

思维导图

概述

• 功能
  • 提供进程间的逻辑通信
  • 复用和分用
    • 这里解释一下传输层的复用和分用。
      传输层是计算机网络中的一个重要层级，它负责将数据从一个应用程序传输到另一个应用程序。在传输数据时，传输层需要同时处理多个数据流，就像一个快递公司需要同时处理多个包裹一样。这个过程叫做复用，也就是将多个数据流合并在一起，共享传输通道。
      当数据到达目的地后，传输层需要将这些数据分配给正确的应用程序，就像快递公司需要将包裹分配给正确的收件人一样。这个过程叫做分用，也就是将多个数据流分开，交给不同的应用程序处理。
      因此，传输层的复用和分用就像快递公司的包裹分配一样，它们都是将多个物品合并或分开，确保它们能够准确无误地到达目的地。
  • 差错检测
    • 包括首部和数据部分
  • 两种协议
    • UDP：无连接；不可靠；支持一对一、一对多、多对一、多对多；面向报文；首部8字节
    • TCP：面向连接；可靠；仅支持一对一；面向字节流；首部20B到60B；
• 寻址与端口
  • 端口
    • 标识应用进程，占16bit，只具有本地意义
    • 熟知端口号（0~1023）如HTTP（80）、FTP（21）、DNS（53）等
    • 登记端口号（1024~49151）如MySQL（3306）等
    • 客户端使用的端口号（49152~65535）
  • 套接字
    • 唯一地标识网络中的一台主机和其上的一个进程
    • 套接字Socket=（IP地址：端口号）

UDP

• 优点

1. 速度快：UDP没有像TCP那样进行连接的建立和断开，也没有像TCP那样进行可靠性的重传和拥塞控制等操作，因此UDP的速度比TCP更快。

2. 实时性强：UDP不会对数据进行排队和排序，因此它能够更快地将数据传输到目的地，适用于实时性要求高的应用场景，比如视频会议、在线游戏等。

3. 简单轻便：UDP的协议头比TCP简单，只有8个字节，因此UDP的开销比TCP小，适用于资源有限的设备和网络。

4. 支持广播和多播：UDP支持将数据广播到网络中的所有设备或者多播到指定的一组设备，可以用于实现一些特定的功能，比如局域网内的视频流传输。

UDP适用于对实时性要求高、数据量较小、网络环境较好的应用场景，比如音频、视频、游戏等。

TCP

• 首部格式
• 特点
  • ①面向连接的传输层协议
  • ②每一条TCP连接只能有两个端点，只能是点对点的
  • ③TCP提供可靠交付，无差错、不丢失、不重复、并且按序到达
  • ④提供全双工通信
  • ⑤面向字节流
• 连接管理
  • “三次握手”建立连接，“四次挥手”释放连接
  • 建立连接
    • ①客户端发送连接请求报文,SYN=1,seq=x,进入SYN-SENT（同步已发送）状态
    • ②服务器端发送确认连接报文，SYN=1，ACK=1，seq=y，ack=x+1，进入SYN-RCVD（同步收到）状态
    • ③客户端发送确认报文，ACK=1，seq=x+1，ack=y+1，进入ESTABLISHED（已建立连接）状态
  • 释放连接
    • ①客户端发送连接释放报文（主动关闭），FIN=1，seq=u，进入FIN-WAIT-1状态
    • ②服务器发出确认，ACK=1，seq=v，ack=u+1，进入CLOSE-WAIT(关闭等待)状态，TCP连接处于半关闭状态
    • ③服务器发送连接释放报文（被动关闭），FIN=1，ACK=1，seq=w，ack=u+1，进入LAST-ACK（最后确认）状态
    • ④客户机发出确认，ACK=1，seq=u+1，ack=w+1，等待2MSL后（TIME-WAIT）进入CLOSE(连接关闭)状态
  • SYN洪泛攻击
• 可靠传输
  • 序号
    • 序号字段为所发送分组的第一个字节的序号
  • 确认
    • 首部中的确认号为期望收到的下一个字节编号
    • 累积确认，对按序到达的最后一个分组发送确认
  • 重传
    • 超时重传（等很久）
      • 超时说明网络交付能力很差
      • 设置超时计时器，每发送一个分组就对这个分组计时，若到期后还未收到确认，就重传该分组
      • 超时重传时间计算（动态RTTs）
    • 冗余ACK（快速重传）
      • 网络仍有一定的交付能力
      • 当发送方收到3个对于同一分组的冗余ACK，就认为这个分组之后的分组已经丢失
• 流量控制
  • 是端到端的问题，抑制发送端的发送速率，以便接收端来得及接收
  • TCP利用滑动窗口机制实现流量控制
  • 发送窗口=min{接收窗口rwnd，拥塞窗口cwnd}
  • 接收窗口rwnd，接收端根据接收缓存大小动态控制
  • 拥塞窗口cwnd，发送端根据当前的网络拥塞程度而估计的窗口值
  • 持续计时器，当TCP发送端收到零窗口通知后，启动持续计时器，超时后发送零窗口探测报文，解决互相等待的死锁局面
• 拥塞控制
  • 全局性问题，防止过多的数据注入到网络中，让网络能够承受现有的网络负荷
  • 慢开始&拥塞避免
    • 慢开始，初始或超时后，cwnd=1，每经过一个RTT，cwnd加倍，增大到慢开始门限ssthresh
    • 拥塞避免，每经过一个RTT，增加一个MSS
  • 快重传&快恢复
    • 快重传，当连续收到三个冗余的ACK，直接重传，无需等待计时器超时
    • 快恢复，当连续收到三个冗余的ACK，ssthresh=cwnd/2,cwnd=ssthresh,与慢开始不同的是cwnd从1开始
