卡西欧手表结构设计

其一产品外观的造型，设计之前由公司对市场的调研了解消费者的喜爱。

其二对手表的性能，由结构设计师首先了解产品的功能及要求，功能牵扯到的单个或多个按钮，定位，防震，防水，倒计时等等包涵考虑，装配、材质。

其三节约成本，尽量用现有配件，这样不需要重新开发或订做。

另外对工艺了解，电镀、喷油、填油、丝印、激光等等）

功能与结构介绍：

一， 防水系统；超生波，胶圈，按键胶圈。

二，节约成本，比如配现有机心、底盖、扣子、面钉、按键、巴的、弹簧等等。

三，材质，硬胶，软胶，硅胶。

四，开模角度、预留虚位，干涉，厚度分析。

五，考虑装配的先后顺序。

1；首先重视是防水性能如何设计才能达到指定要求；有几点要重视。

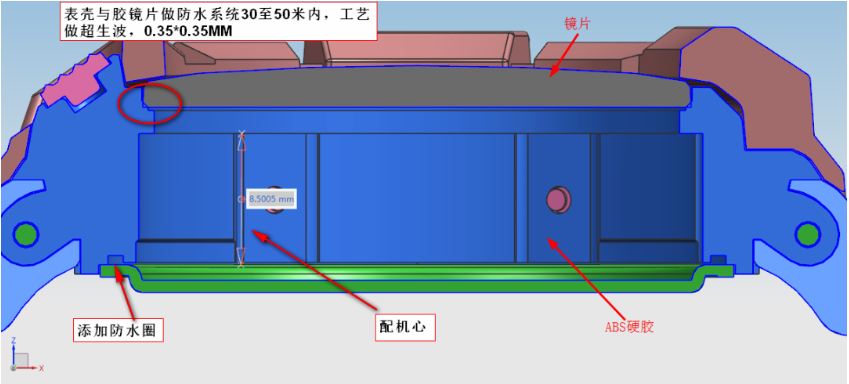

；表面有镜片与ABS硬胶通过做超生波，熔接焊接保留0.35*0.35MM

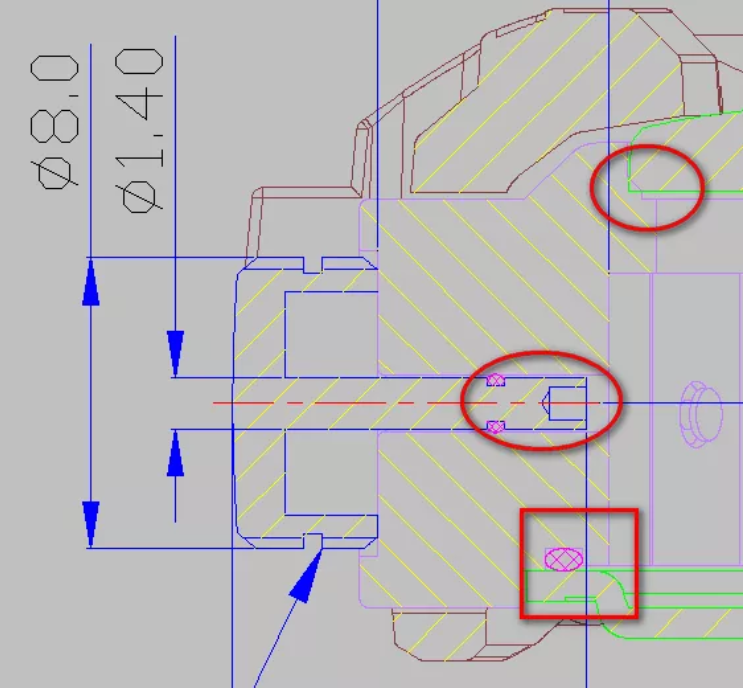

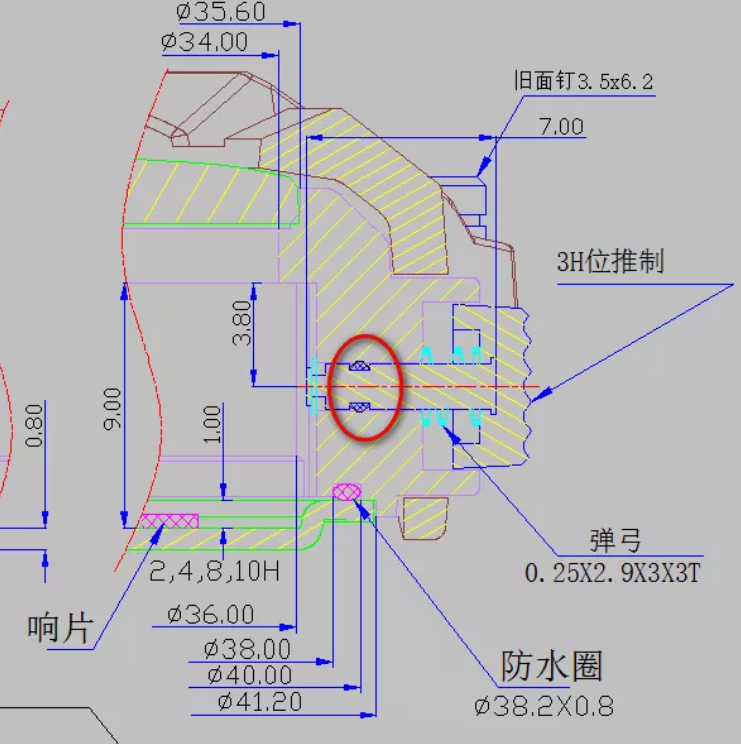

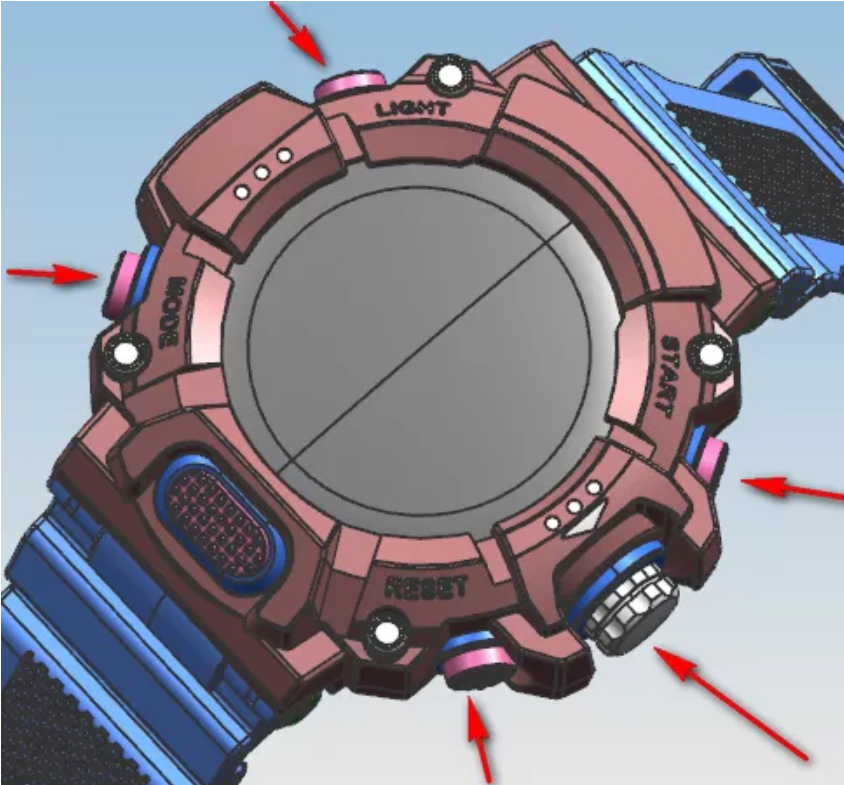

（2）在手表功能性上时钟位2H、4H、8H、10H以及3H巴的位按键上容易进水，在此结构设计时添加密封圈，简称防水圈形状像硅胶O型。（主视图面）

（3）；后视图还有底盖内部设计凹槽后同样添加密封防水圈。

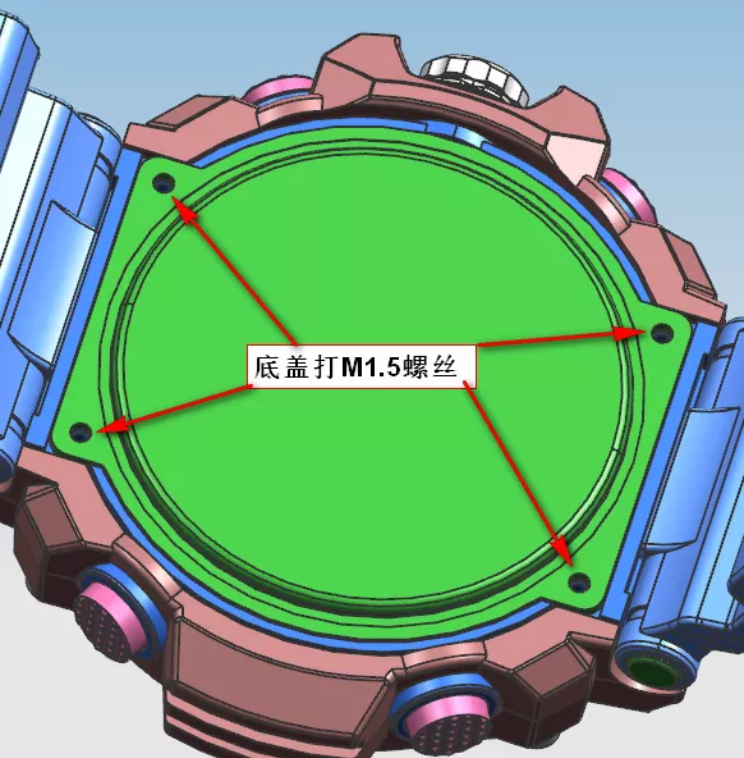

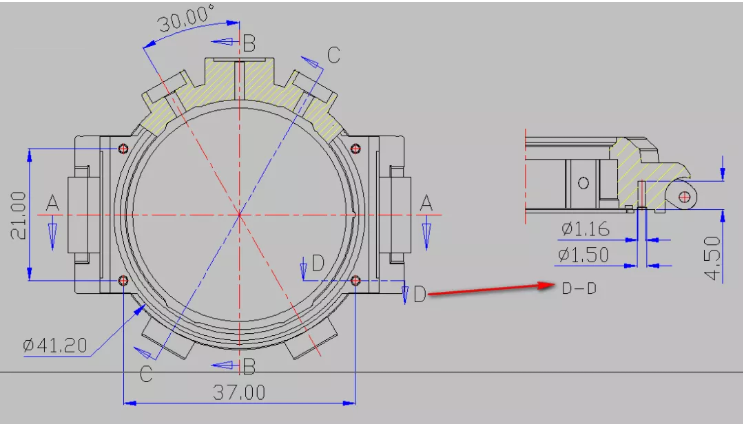

２；后视图的底盖与表壳打Ｍ１．５螺丝，塑胶上螺丝一般是自攻螺丝方式，如图２底盖孔尺寸为１．５，内孔１．１６,另外成本考虑能够使用现有螺丝一定先用

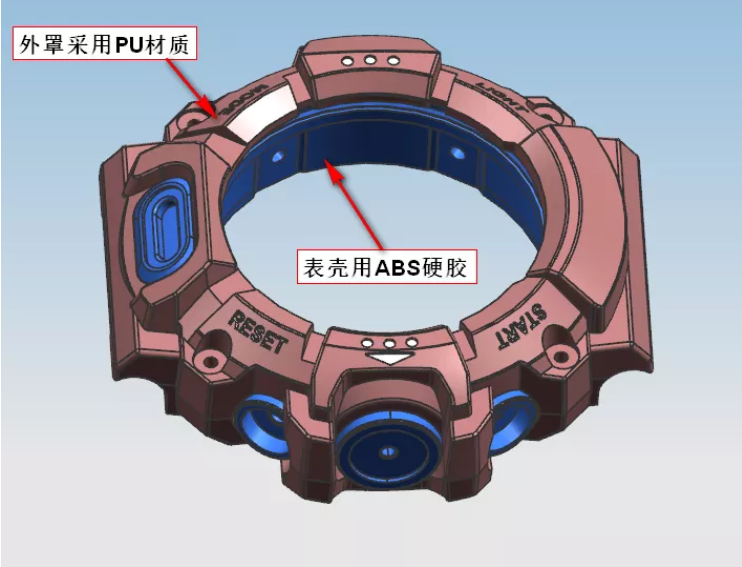

３；表壳采用ＡＢＳ硬胶支撑着其他部件，比如外罩造型比较复杂采用材料也是很关键，使用软胶ＰＵ的材质柔软在装配时,强行套进表壳里

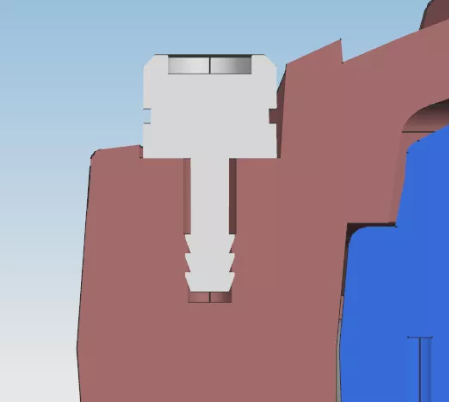

4；在外罩套进表壳后在造型添加四个面钉固定, 它是方便安装以及不容易拆卸, 其原理是装进有导入角,但想拆下时十分困难。

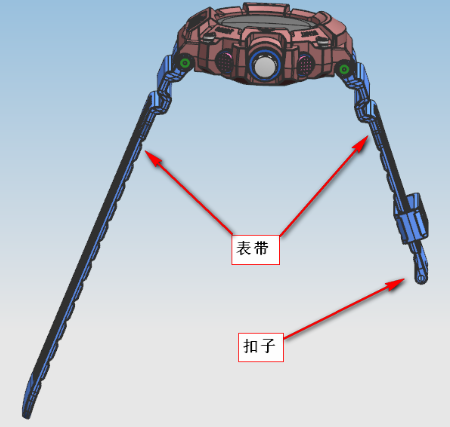

5；在表带经常折弯普遍采用硅胶,另外经常也要扣紧和拆下采用扣子方式来完成。

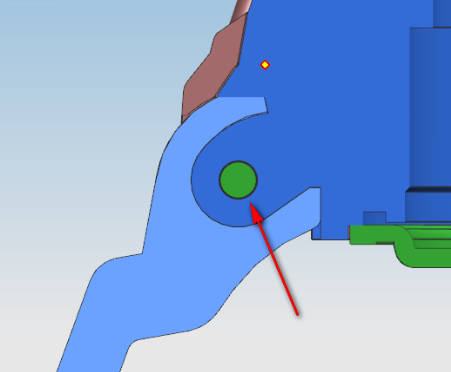

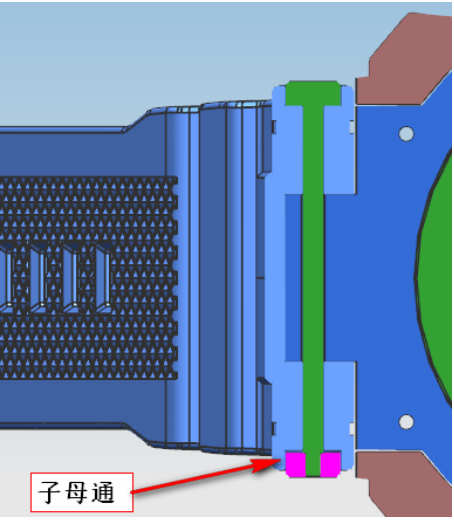

6；两个表带要固定在表壳硬胶上通过(子母通)安装上是不可拆卸的,另外在两个部件保留虚位为0.1MM。

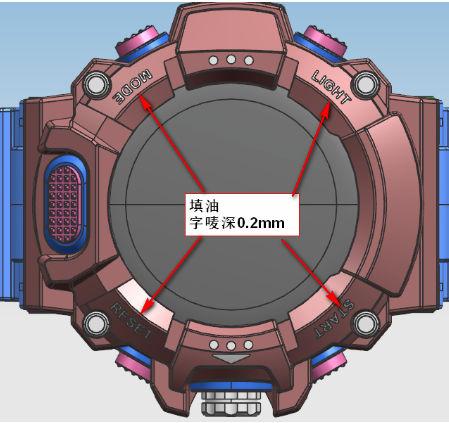

7;外面的LOGO字体做成字唛深0.2,工艺上填油。
