今天跟大家分享UG编程中刀路的主要类型和作用(重要内容）

在UG加工之前需要对加工的零件进行UG NC助理分析，确定加工零件的拐角，圆角，拔模角度的大小及铣削深度。从而更好地选择刀具等加工参数。

UG无论是二维还是曲面加工，都必须先进行实体建模，通过实体选择需要加工的实体面。而Mastercam二维加工不需实体建模，而曲面加工则需要实体建模。

二维加工

1：平面铣（planar mill） 用于粗加工零件平面和侧壁。

2：手工面铣削（FACE_MILLING_MANUAL）用于精加工零件平面，在该模式中，需要对零件中的多个加工区域分别指定切削模式。

3：面铣削区域（FACE_MILLING_AREA） 也用于精加工零件平面。

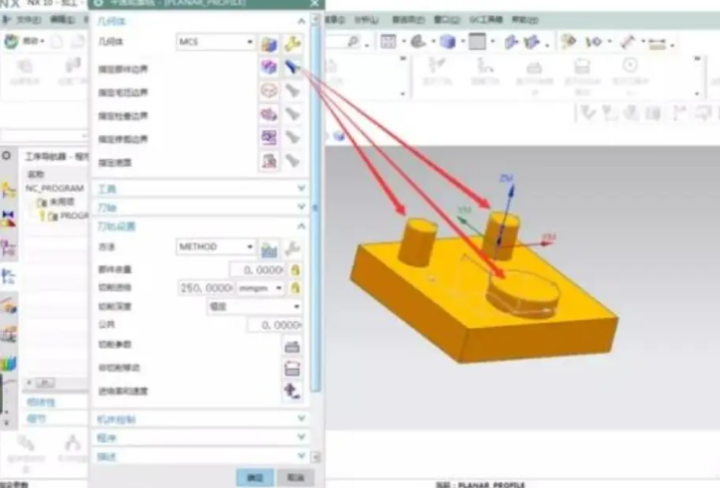

4：平面轮廓铣削（PLANAR_PROFILE） 用于精加工侧壁（轮廓加工）。

检查边界：干涉边界。 修剪边界：不加工边界。部件边界：加工边界。

三维加工
