Pro/E产品设计：电风扇扇叶的设计方法

今天小编给大家分享电风扇风扇叶的建模过程

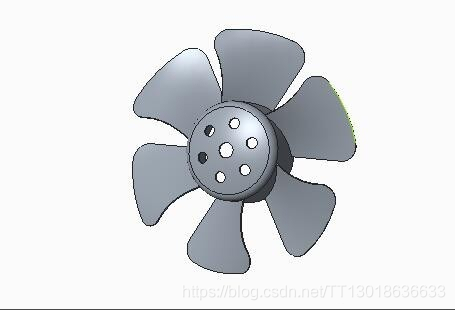

在这里插入图片描述

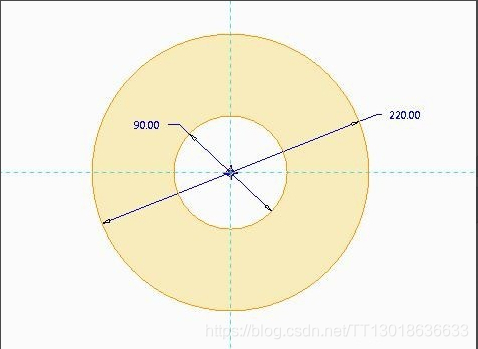

1：首先草绘两个圆，尺寸如下：一个直径90，另一个22
在这里插入图片描述

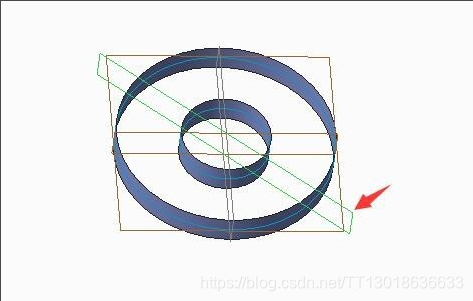

2：然后拉伸出两个圆柱曲面，截面是上一步画的圆
在这里插入图片描述

3：接着插入一个基准面：过圆柱面的轴线并与front成45度
在这里插入图片描述

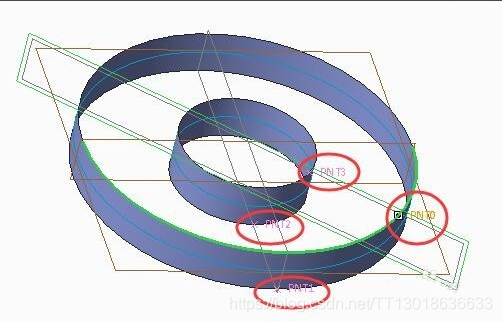

4：再来，插入四个基准点，位置分别如图示
在这里插入图片描述

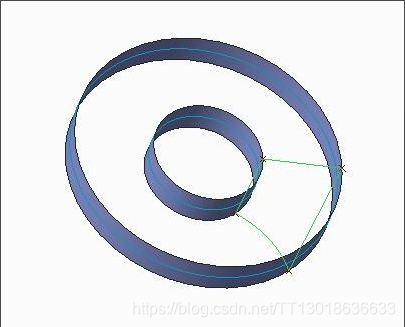

5：接着通过刚才做出的基准点，创建出四条基准线
在这里插入图片描述

6
