UG汽车模具设计之汽车模斜顶机构的设计思路，建议收藏

汽车模在模具行业里面算比较复杂的模具了，汽车模斜顶跟普通的斜顶设计方式不一样，下面我来给大家介绍汽车模斜顶机构的设计思路

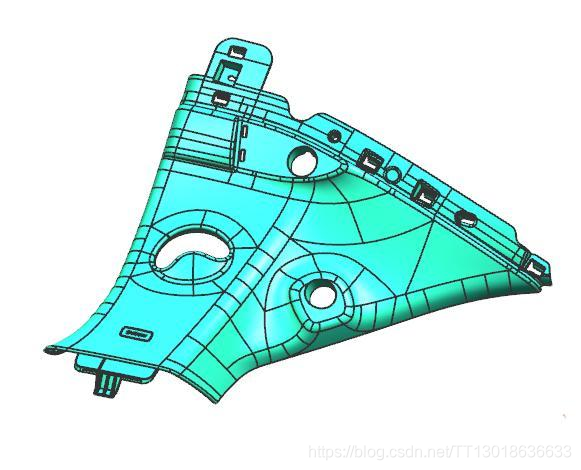

[点击进入看图评论]在这里插入图片描述

1.汽车产品的内扣一般都很长，所以斜顶的行程非常大，顶出距离非常高，所以斜顶

机构常由以下部件组成

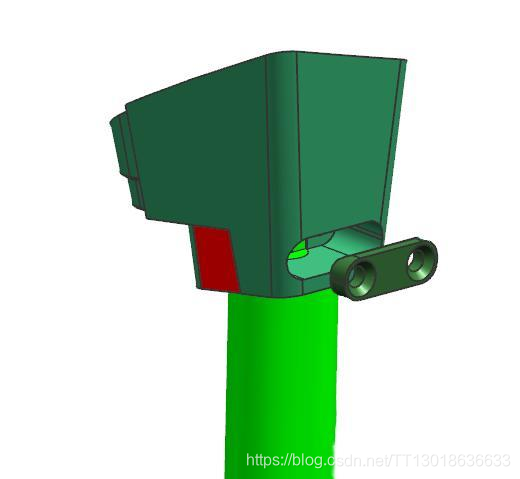

[点击进入看图评论]

2.斜顶头的设计：

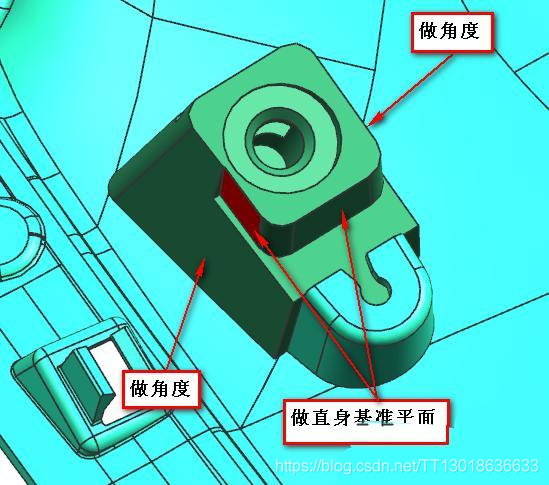

斜顶头两侧必须做角度（3-5度），防止斜顶摩擦烧死，且必须做两个基准平位，

方便加工
