Pro/E产品设计之绘制齿轮的步骤

本文介绍了如何使用Pro/E进行齿轮的三维建模。通过拉伸命令绘制基础图形,接着绘制8条曲线,利用边界混合命令创建曲面,然后逐步合并并阵列形成完整齿轮,最后拉伸完成凸出部分。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

Pro/E产品设计之绘制齿轮的步骤

使用Pro/E可以进行齿轮的三维建模,下面介绍其具体步骤

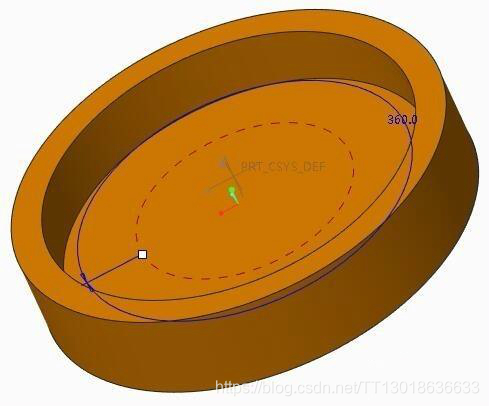

1:打开Pro/E,新建一个零件,运用拉伸命令绘制如下图示图形。
在这里插入图片描述

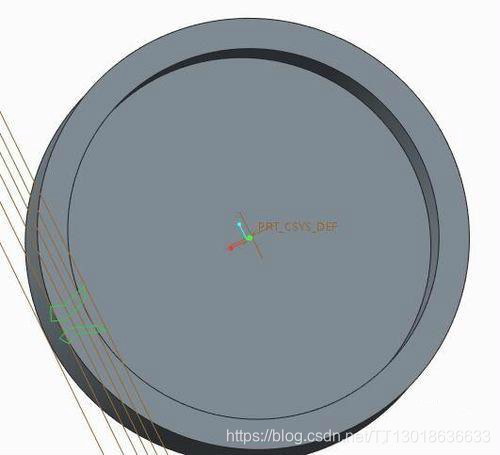

2:绘制如下图示的两条曲线
在这里插入图片描述

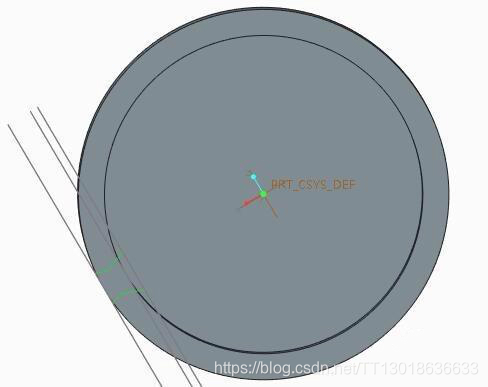

3:一共需要绘制8条曲线,如下图
在这里插入图片描述

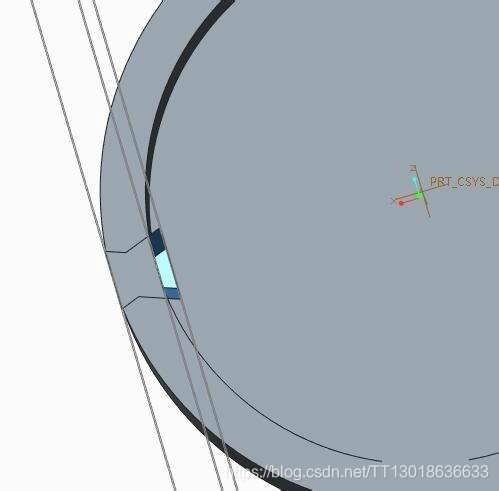

4:使用边界混合命令得到下图示的4个曲面
在这里插入图片描述

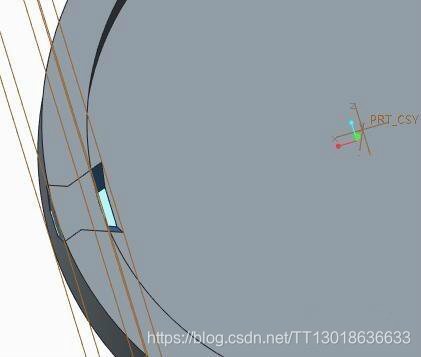

5:分两步将上面4个曲面合并为一个
在这里插入图片描述

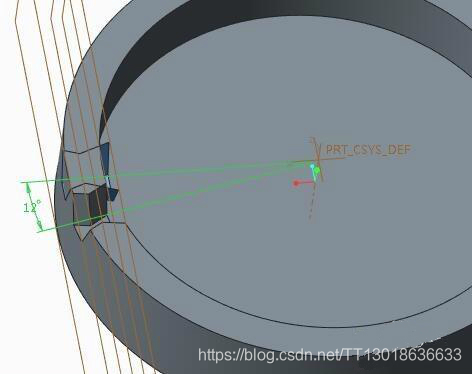

6:阵列360度并切除得到整圈齿
在这里插入图片描述

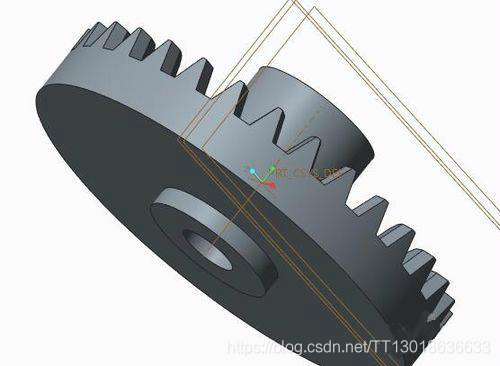

7:拉伸得到其余的凸出部分即可
在这里插入图片描述
