UG模具设计分享：头盔内部渐变消失面的位置有烂面处理方法

UG模具设计干货！头盔内部渐变消失面的位置有烂面处理技巧

在产品设计中一定要非常清晰我们的使命，自己做得每一个产品要严格控制质量问题（不得马虎）这两天接到朋友发过的产品图档内部有严重变形了，被另外其它部门要求；必须要修改完善，有些人员技术不够硬就会遇到一种问题就无从下手了，如何解决这种问题呢，请看图下说明；

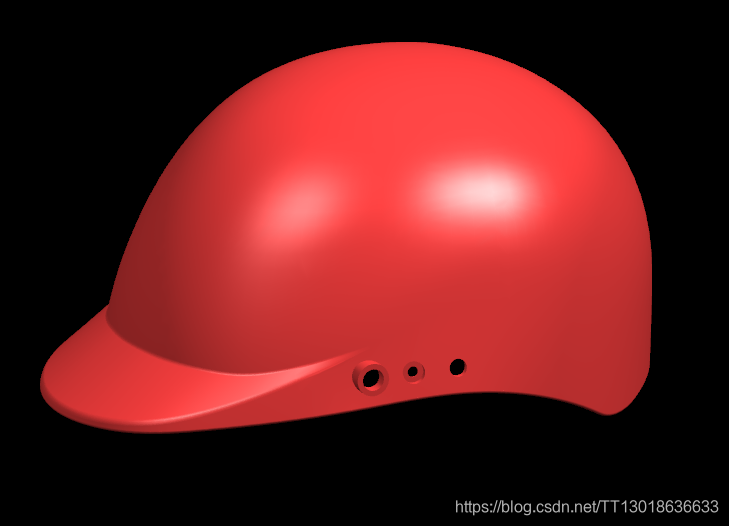

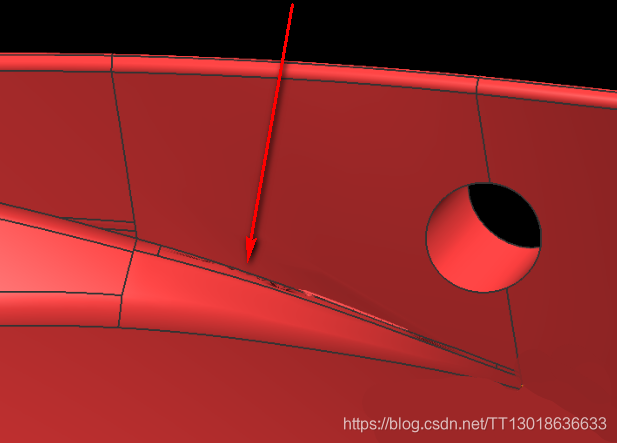

一、头盔内部渐变消失面的位置已经严重变形了，直接影响的曲面的光顺度以及影响模具设计加工。

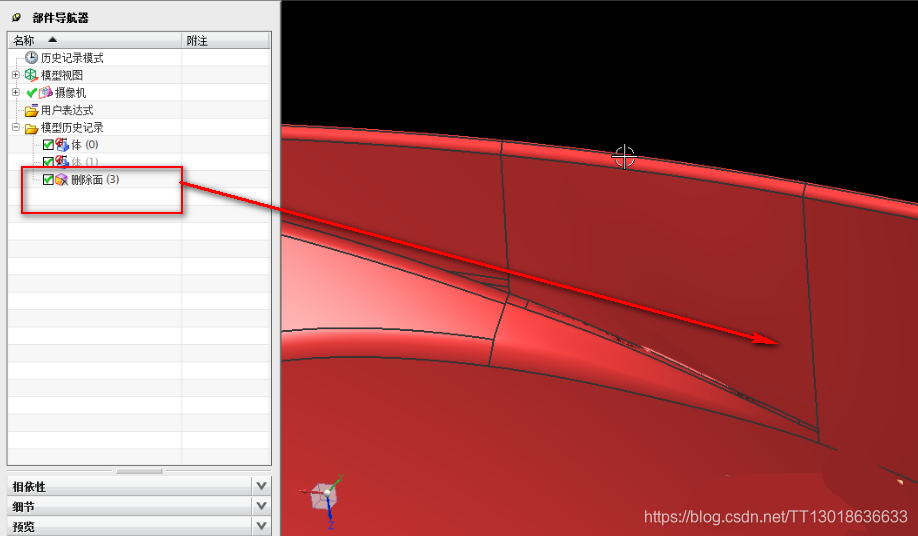

二、装配孔在曲面上会影响修改的技巧，所以第一步先删除装配孔。（注意改图先先复制图层备份）

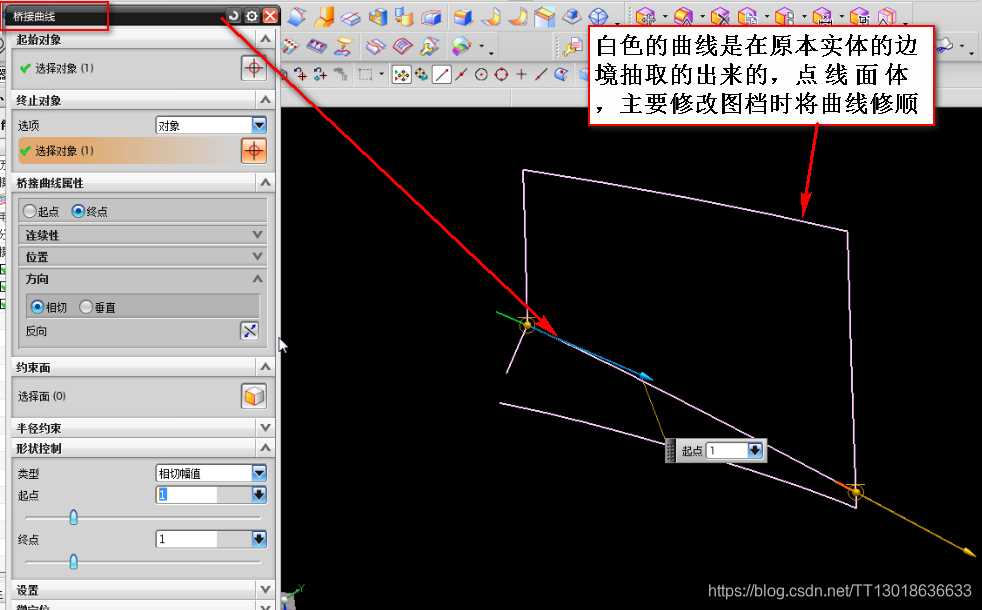

三、有烂面的区域无法直接编辑修改得重新构面，如果问有什么会有烂呢？首先了解点，线，面，实 曲面不顺滑肯定就是绘制曲线时乱做 不讲道理所导致的，所以目前修改同样先将顺滑的曲线抽取出来，然后原本倒圆角的位置重新用桥接曲线。

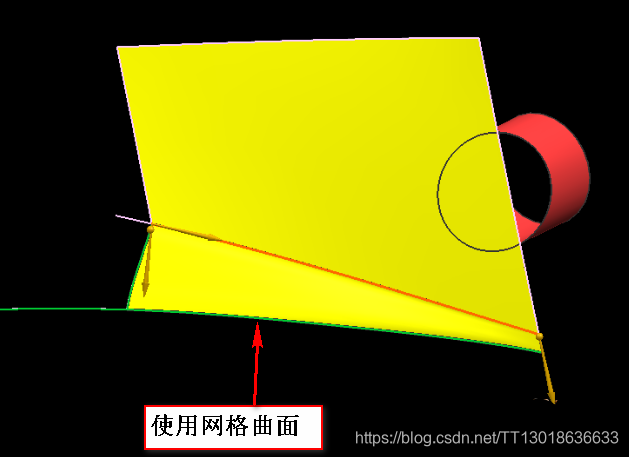

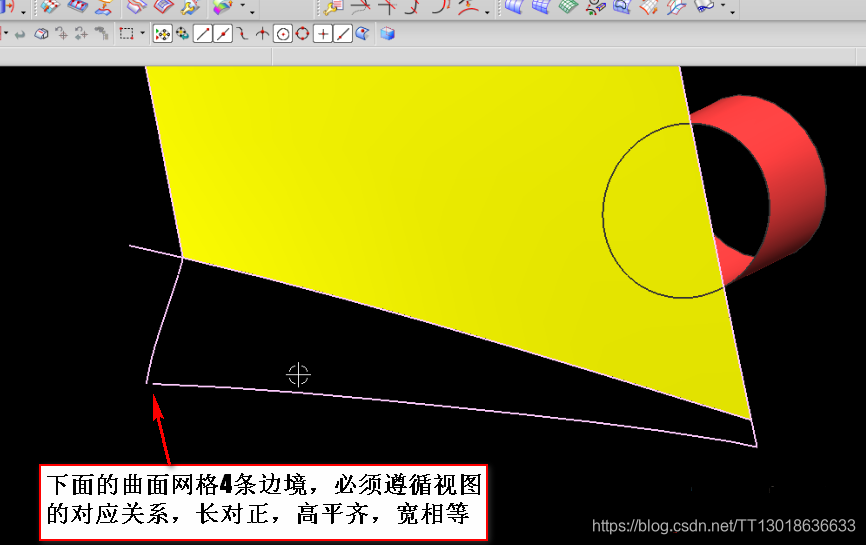

四、构建通过曲线网格时要注意两个问题，主线串和交叉线串的拐角角度是否接近90度，主线串和交叉线串是否符合视图的对应关系，长对正，高平齐，宽相等。

五、曲面造型一定是用简单的曲面构建的方法，注重是对曲线的了解对4条边境存在的公差时如何处理呢？

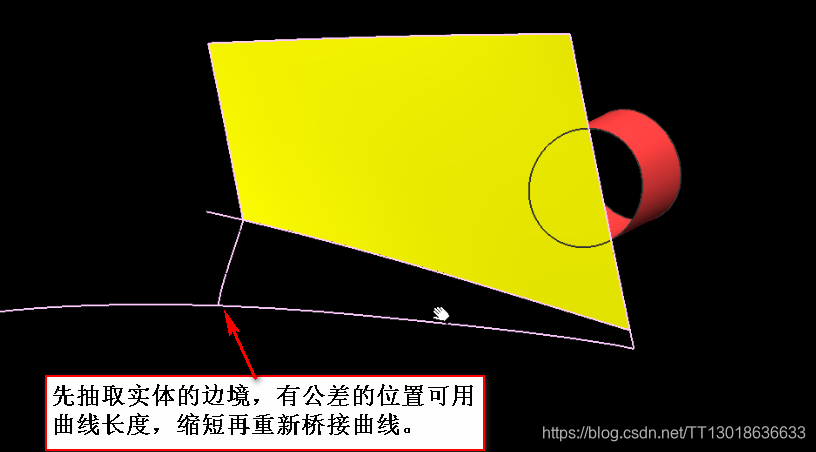

六、先抽取原本实体的边境作为基准参照线，有公差的曲线距离比较短的情况下用曲线长度缩短后，重新桥接曲线。

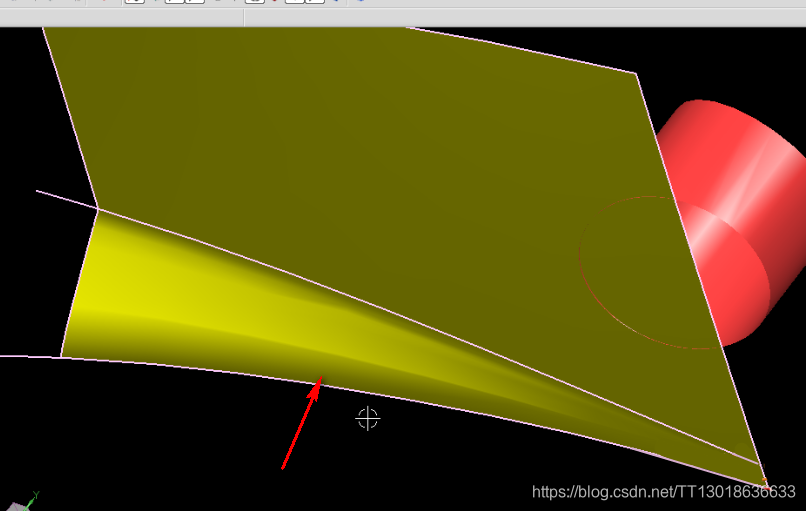

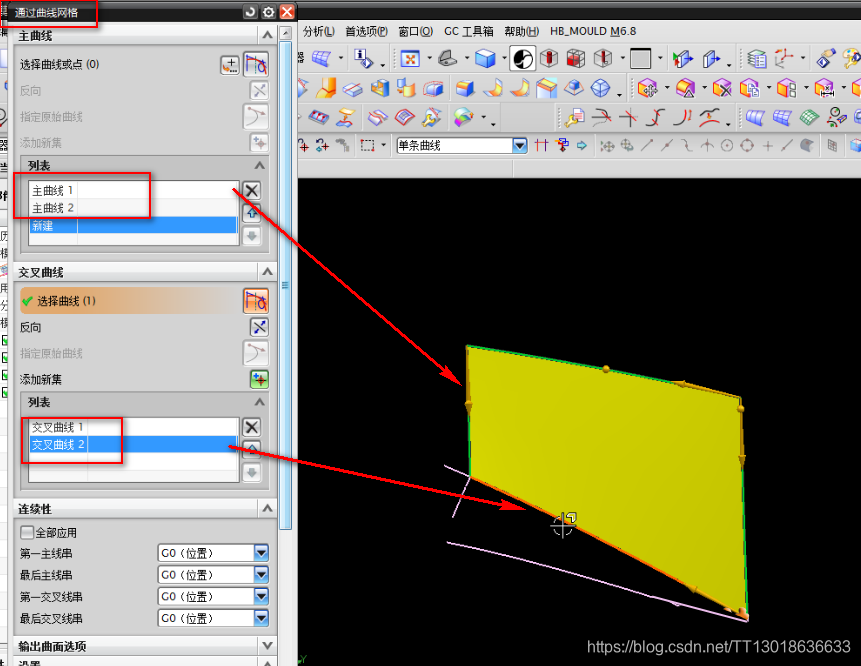

七、保证4条曲线的端点不能保存分差的情况下，构建通过曲线网格。

八、但是从另外的视图观察看有折皱不顺滑的曲面怎么办呢？

九、有两种方法第一；可添加多条截面线来控制曲面的变化，第二；用编辑菜单——曲面——X成型控制调整U V方向的点 不能有高低不平的点。

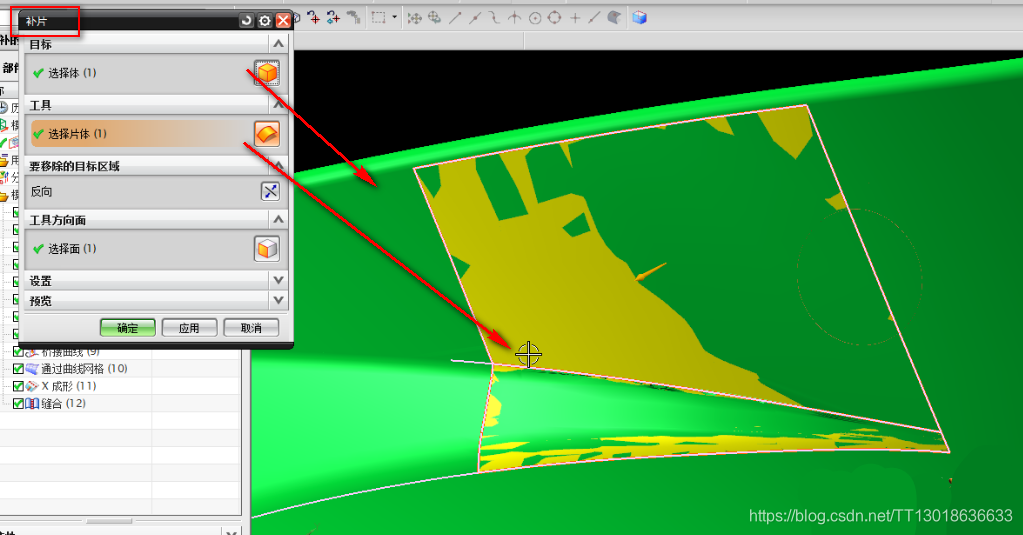

十、关键最后一步两个曲面构建完毕一定先缝合，其二要检查片体的边境要保证在实体的面上，不能够有公差大干0.0254，最后再通过补片的强大功能来修复烂面。
