IO协议栈前沿技术研究动态（2015存储峰会分享）

上周冬瓜哥在由DOIT传媒举办的中国存储峰会数据经济峰会上做了一次技术分享。那些没来得及现场参与的朋友们，冬瓜哥为大家奉上了由DOIT传媒整理的冬瓜哥现场演讲听记，其中可能有些错误，冬瓜哥初步稍微整理了一些，但是在所难免，见谅。

　　冬瓜哥：谢谢大家，这是我的微信公众号，大家有兴趣可以关注一下，里面有我平时写的一些文章，结尾还有这么一个码，大家来不及，可以结尾再扫。先上一道开胃小菜，大家知道这是什么东西吗？我估计可能没有人见过，我也没有见过。这个东西是一圈一圈的铁丝，说白是铁丝，当然不是一般的铁丝，是经过设计的。

　　这是半个世纪前的一种存储装置，是怎么存的呢？跟我在这个房间里面讲话有回声，我说出一句话，声波反射到我耳朵里面，我听到，再把这个话再说出去，它又反射回来。我用这种方式，让我要传达的信息，不断在这个媒介上，空气的振动，不断的振动，循环的振动，这个信息就保存在这儿了，除非我断电。这个装置跟这个原理是一样的。你把一个你要存储的信息，编码成也是一种声波，从这个铁丝上传过去，声波在铁丝里面绕绕绕，绕回来以后，你在这儿再把它重新加强，再发出去，不断的循环。这改变所谓的延迟线存储器。一般延迟五微秒左右。

　　下面我们进入正题。我今天这个话题就是想为大家分享一下IO协议栈里面一些前沿技术和动态。首先搞清楚什么叫协议，什么叫做栈，什么叫IO。IO协议栈是一个操作系统里面一系列软件的模块，让你的应用要读盘的时候，比如读一个U盘，U盘插上以后，点一个复制粘贴，复制粘贴是一个程序，并不是某个菜单，你点的这个菜单，激发了这么一个进程，后面起了一个进程，比如Linux下的做运维的都知道有一个dd的程序，这个程序会调用系统提供的一些代码。当然先得打开，然后做一个准备工作，然后才读写。这些代码都是OS提供的，你只需要调用就可以了。这些代码会被映射到用户空间里面。你把IO下发给这些代码以后，你把这些参数传给他，要读写哪个文件，哪个路径，哪个设备，怎么度，怎么写？把所有的参数告诉它。

（本图在“大话存储”公众号的某文章中可以获取原图）

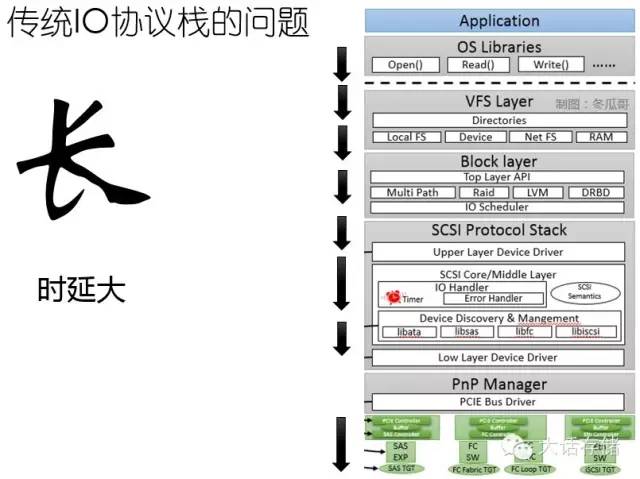

　　它下一步实现一个操作叫陷入内核，中断到内核里面，这一步操作开始非常大，因为牵涉到权限的转换，开销是很大的。进入内核以后，先到一个VFS的层，这是一大块的代码，这个层就是目录层，比如C：/，Linux下/某个字母，再写一些字母。谁来维护目录和底层的存储的实体的映射关系呢？由VFS层维护，你访问的是一个网络盘的路径，还是一个本地盘的路径，是一个文件，串口，终端，其实都是符号，由VFS把IO下发给底下对应的承载者，底下画了四个承载者。还有跨设备的各种设备，还有网络的系统，还有内存里面的数据结构，比如/PROC，有一些运维的时候用的一些命令，把它从零改成一，触发了某一个逻辑，这都是内存里面的数据结构，也在这个符合下限。

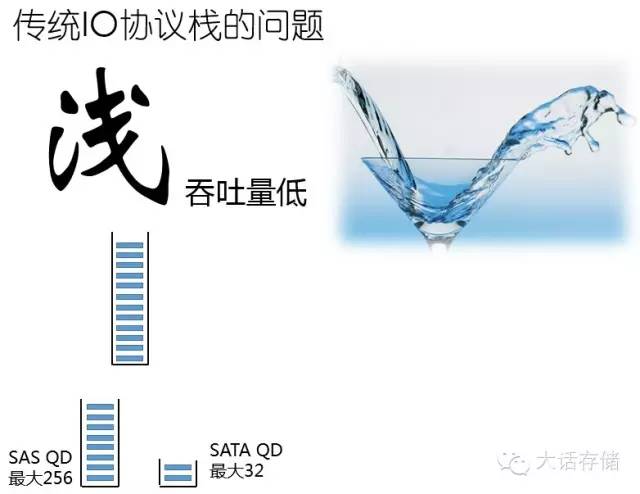

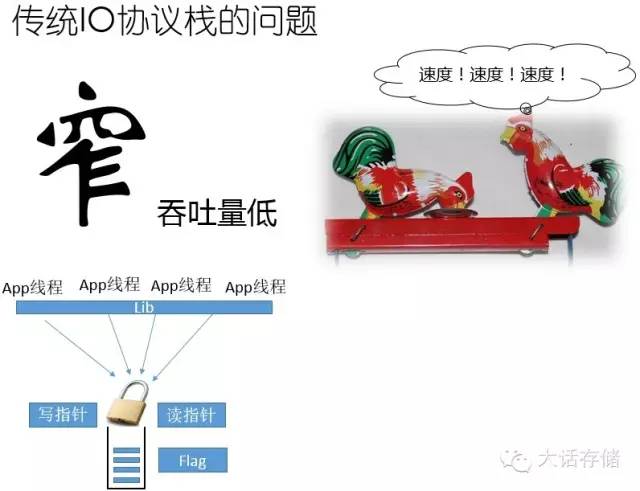

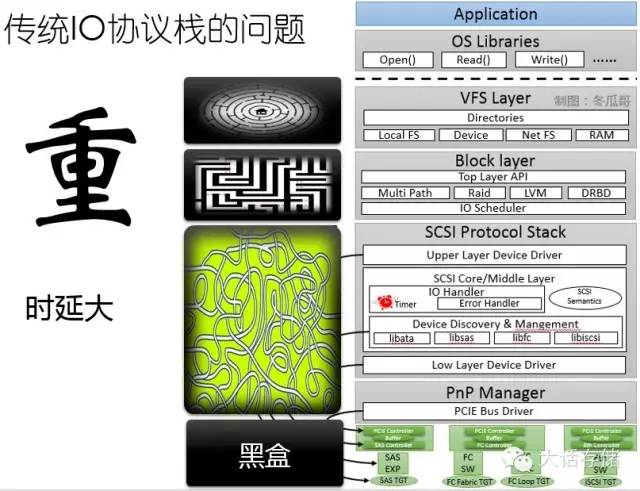

　　这层再往下，如果访问块设备，直接下到块层，块层是最终对存储设备的集中访问点，在这个层里面，有一些附加功能，比如多路径，加密这种分层，缓存，很多的开源的这些产品，其实都是基本上在块层这个功能上面做二次开发做出来的。块层下面就是一个IO的队列，在这儿做一下IO的优化，合并，存盘这些事情。在这儿会有一个瓶颈，就是IO这个里头的队列是一个瓶颈，上层把IO往这个队列里面放，下层不断把IO拿走。俗话说的SCSI协议栈，包括三层，一个是上层的协议驱动，指磁盘驱动，磁带驱动，如果有其他的设备，比如打印机之类的，SCSI打印机和扫描仪也有，很早的时候，这块就是驱动设备了。SCSI Middle 层就是管SCSI指令，下发下来都是在内存里的数据结构，每个OS都不一样，但是如果发到磁盘，发到外面的交换机，必须把它弄成标准化的，因为外面有很多厂商做硬件，你不标准，就没法做了这个硬件，你不能说为每个OS都做一个硬件。这层除了翻译成SCSI指令，这边有SCSI语义，还有管真正的SCSI的处理，比如超时了怎么办这些事情，这是中间层。 <
