lighttools基础教程

小技巧

鼠标左键与一般Windows功用相同，即「选取」功能

鼠标右键的功能却相当多
–单击即可跳出文字选单
–按住可进行3D视野的旋转
–与Ctrl键同时按住可进行视野缩放
–与Shift键同时按住可以进行视野平移

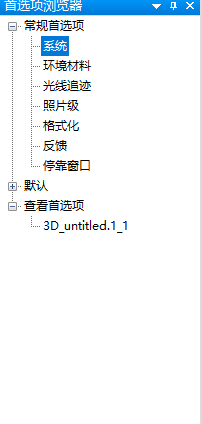

初始设定：

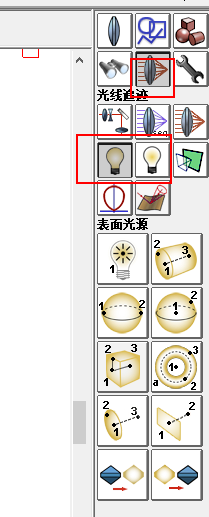

光源

光源以几何外型建构,并且可以由任一表面或体积发射。
光源的四大类型：

• 点光源
• 面光源
• 体光源
• ray data光源资料文件

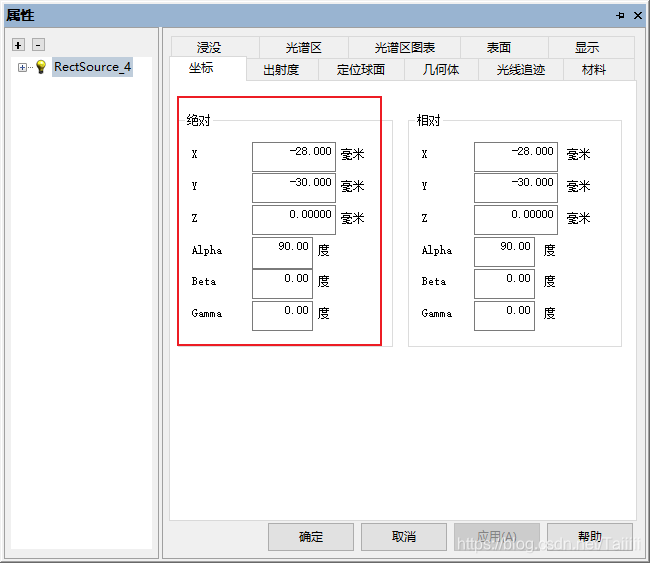

坐标：

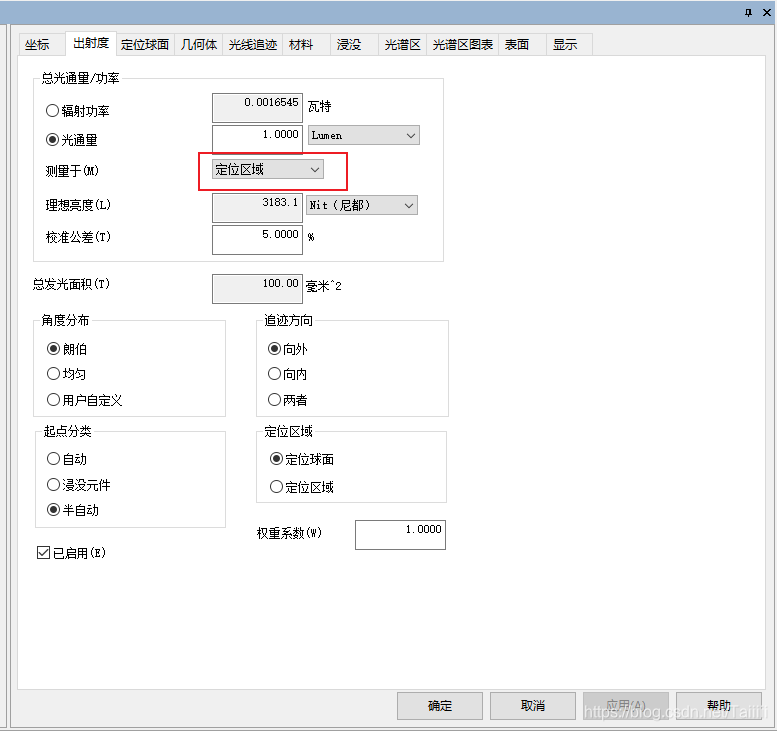

光源大小

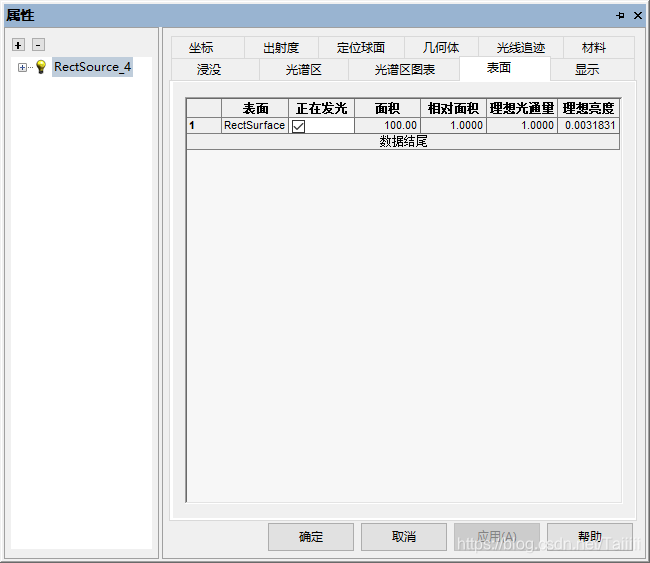

光源发光面选择：

平行光设置：

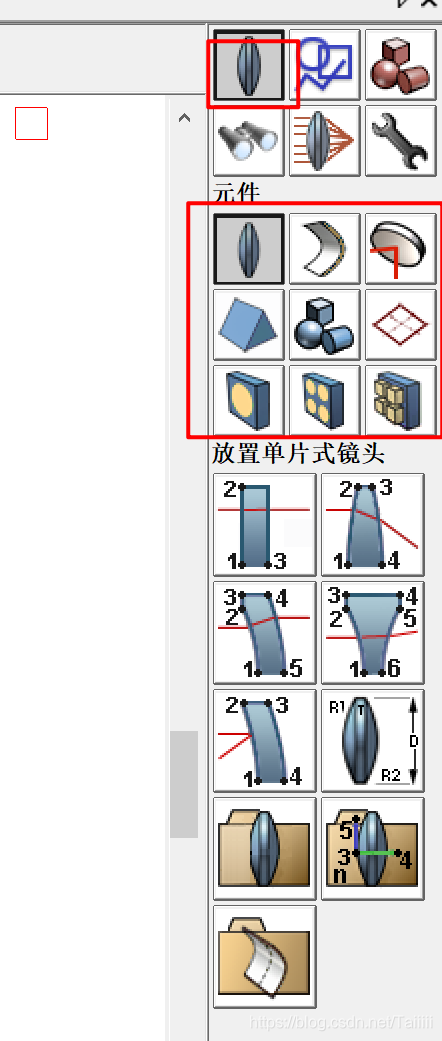

光学系统

几何形状建立

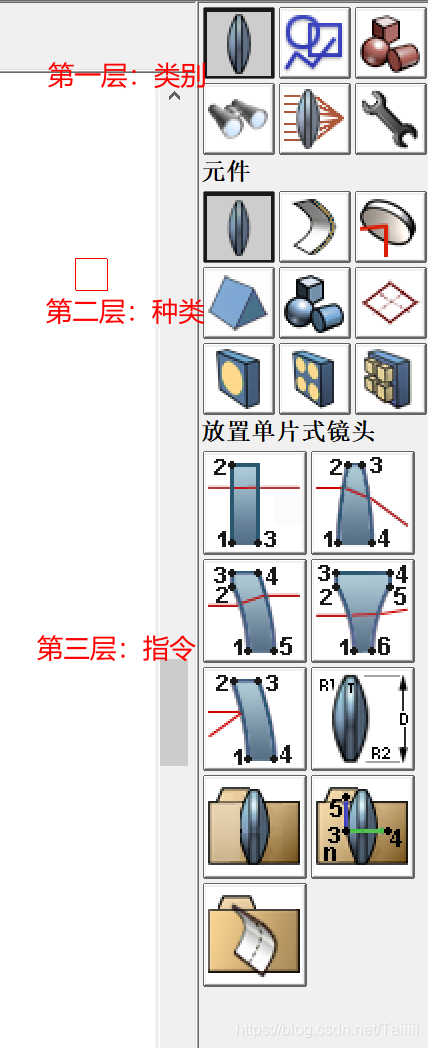

LightTools的指令按钮有三层

• 第一层：类别选单（共6种）
  3D模型、编辑、光线…等
• 第二层：种类选单
  3D模型种类、光线种类…等
• 第三层：指令选单
  比其他层的图示大
  图示会标示需要输入的点
  指令栏会实时的告知下一步


---

LightTools以实体模型为架构

• 每一个物理实体都是一个完整的固体模型
• 每个对象都有表面，表面不会独立存在


坐标系

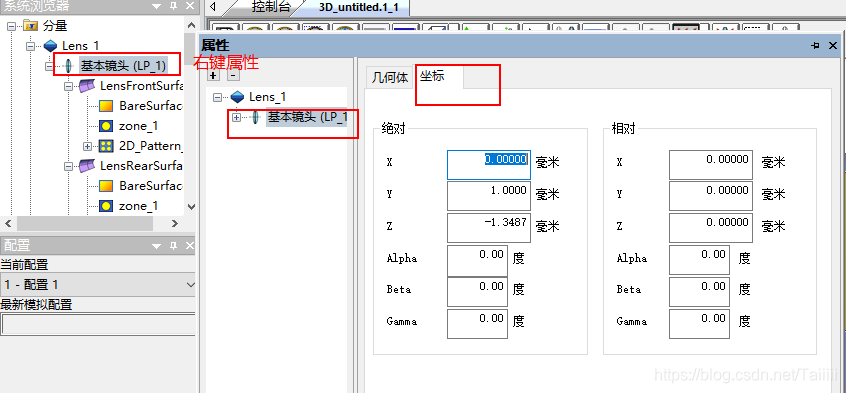

设置坐标

胶合设置

两两模型之间有接触，而用户没有设置两个接触模型之间的逻辑关系：浸没、胶合或光学接触。如果没有设置对相应的关系，那么光线只会在入射的第一个模型上起对应光线追迹，而光线会无视后面接触的模型，就像追迹空气一样。

胶合问题

其他软件模型导入之后怎么设置坐标

方法一： 参考点法

1. 点击这个比例调整到合适大小
2. 插入一个点（point lxyz 0,0,0）

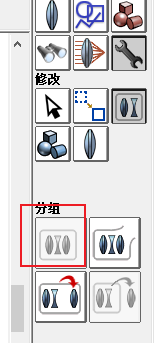

3. 先选中参考点 按住shift 全选模型 点击分组

4. 设置整体坐标归0，然后就自动归回系统的全局坐标

---

方法二： 坐标系法

1. 点击这个比例调整到合适大小
2. 插入坐标系（lxyz 0,0,0）
3. 贴合坐标系
4. 打包，归0

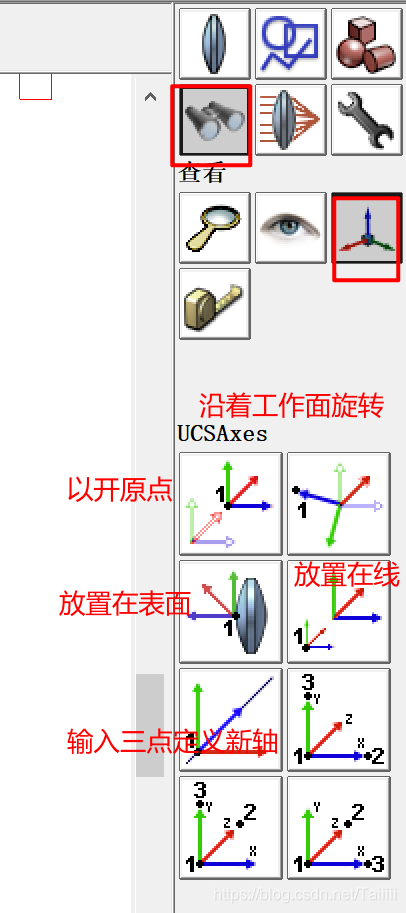

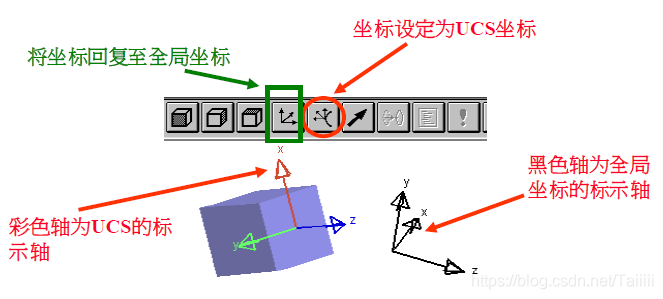

义UCS：

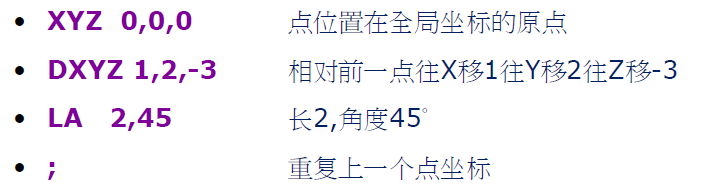

点的输入：
坐标点可以透过绝对坐标值或相对坐标值的方式来输入

• XYZLXYZ绝对坐标
• DXYZLDXYZ相对坐标
• 所有的坐标输入之后将会换成全局坐标值
• LA在工作窗口上的长度与角度

  光学组件：

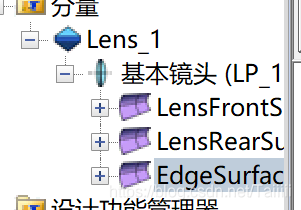

  参考面

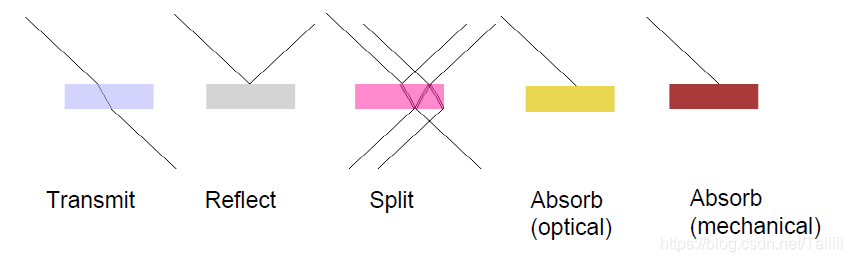

光学特性设定

光线行进方向：

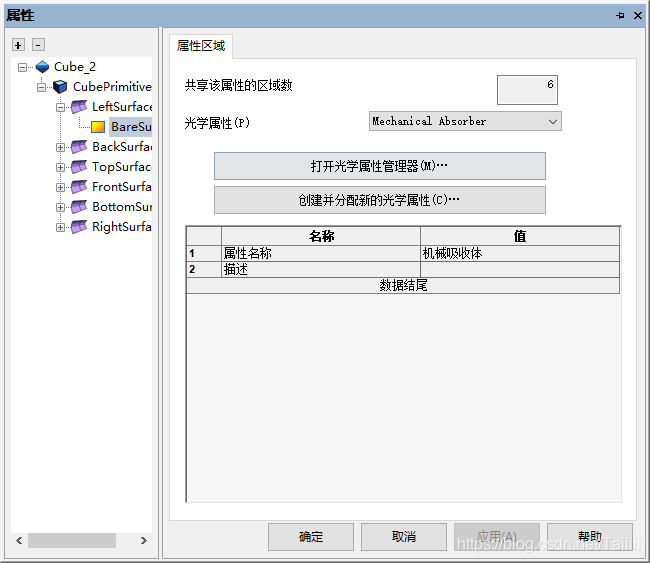

材质设定：

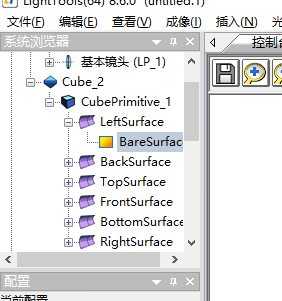

baresuface右键属性

建立表面特殊结构

1. 表面特性
2. 2DPattern
3. 3D Textured

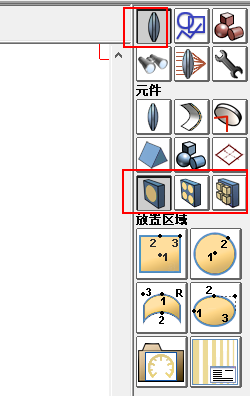

接收器

光线终止条件：

• 光线没有接触任何光学表面
• 光线经过吸收表面
• 光线能量低于threshold
• 光线命中某一表面次数超过最大命中数(Max Hits)
• 光线经过一计算为全反射条件的表面,但此表面只有定义满足折射现象
• 光线经过一计算为折射条件的表面,但此表面只有定义满足全反射现象

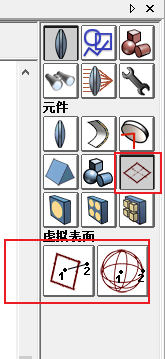

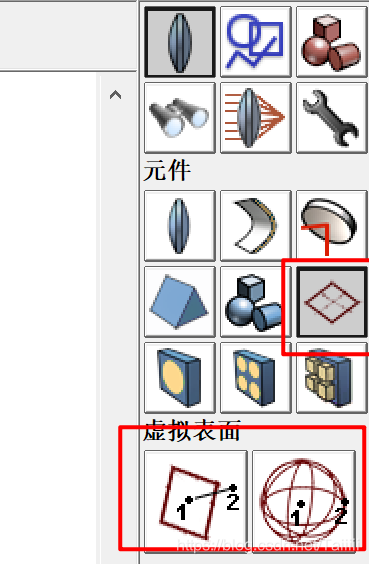

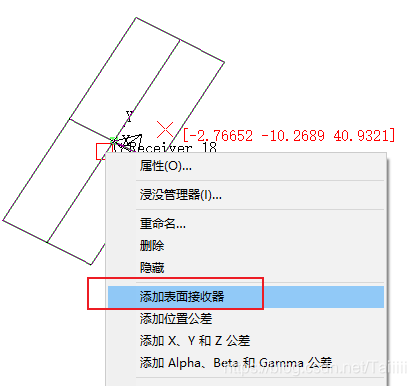

虚拟面接收器设定：

数据转换

数据转换模块可以提供档案的汇入与汇出，可接受的档案模式包括：

• SAT
• STEP
• IGES
• CATIA

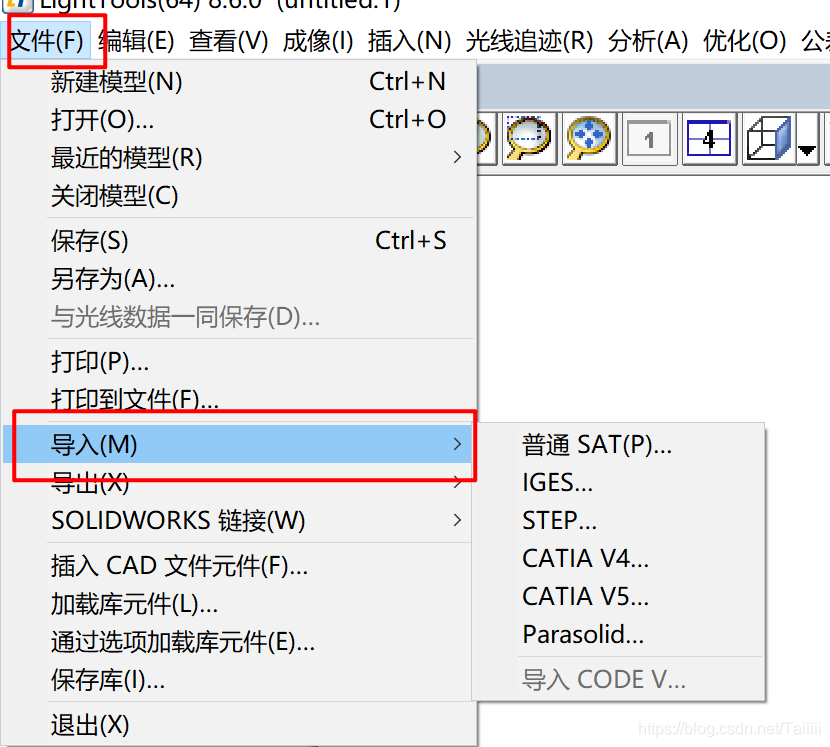

模型导入：

光线追踪

当系统有 ： 光源 ， 光学系统， 接受面就可以进行光线追踪
