2022年田径运动会场地使用VE改善

该体育场位于日本枥木县宇都宫市，将成为将于2022年举行的第77届全国田径运动会 "一期一会枥木全国田径运动会 "和第22届全国运动会 "一期一会枥木全国田径运动会 "的开幕式和闭幕式的场地，同时还将举办田径比赛。看台是圆形和 “天鹅形”，主屋顶是一个起伏的S形薄膜屋顶。

改善概要:

由于顶棚为一个大型屋顶钢架，面积为16000平方米，周长为700米。在单件架设的情况下，钢架精度控制困难，成品率不高。由于全国范围内的焊工短缺，确保焊工的安全对这一过程至关重要。

改善目的:

更少的高空作业，更精简的施工。

实施的改进内容:

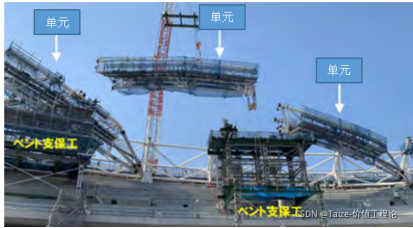

1. 大屋顶的钢架被制成单元（91个单元）并在地面完成组装，可以用重型建筑设备吊起安装。

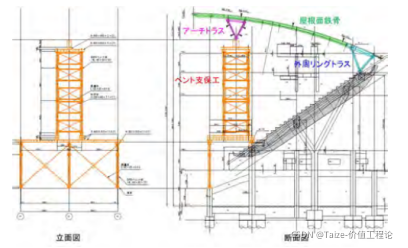

2. 屋顶钢架的搭建是从展台PC的高度开始的，缩短了施工过程。

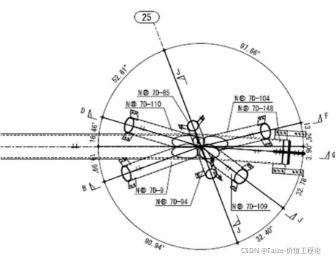

3. 大空间三维弧形钢架的精度是通过使用下摆、夹具和刻度的简单方法来控制的。

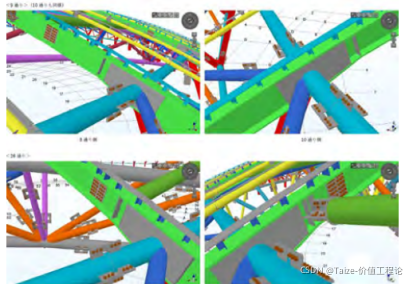

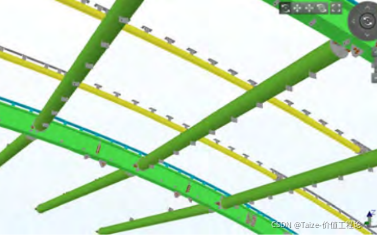

4. BIM模型被用于设计会议和三维测量管理。


   改善结果:

Q (质量)

在稳定的地面上进行精确的单元组装。

C (成本)

与单项施工相比，通风口护栏的成本减少30%。

三维测量的成本减少50%。

D (施工期)

由于焊工通过使用地面装配单元和提前开始地面装配的影响，施工期缩短了2个月。

拆除悬空脚手架的高空作业阶段，减少了2个月的施工时间（减少50%）。

S (安全)

空中不稳定的地方组装和拆除脚手架和防风罩固化，以及焊接工作减少了76%。

工作完成后，没有发生任何事故或灾难。

E (环境)

减少空气中的焊接点数量，大大减少了焊接火花和切割粉尘的散布。
