一年的打磨，MNN正式版发布！

作者|MNN团队

出品|阿里巴巴新零售淘系技术部

MNN 的诞生源于淘系技术部的一群对技术充满热情的同学，在充分的行业调研后认为当时的推理引擎如 TFLite 不足以满足手机淘宝这样一个亿级用户与日活的超级 App 。

于是我们从零开始自己搭建了属于阿里巴巴的推理引擎 MNN 。1年前的这个时候，MNN 在 Github 上开源【1】。它比其他的推理引擎更快更轻量，更符合手机淘宝这样庞大、复杂的生产部署环境。今年3月份，MNN 的引擎设计与优化理念还获得了学术界的认可，在 MLSys 2020 【2】上发表了论文，并进行了 oral presentation 。



开源1年以来，获益于公司内外的用户反馈和业务推动，MNN 在许多方面都取得了长足的进步：

1.  在阿里巴巴集团内部得到广泛推广，成为了端上推理引擎的事实标准，覆盖了如手机淘宝、手机天猫、优酷、钉钉、闲鱼等20多个 App 。

2. 新添了模型训练的支持，从此 MNN 不再是单纯的推理引擎，而是具有推理+训练能力的深度学习引擎。基于 MNN 的训练能力，我们可以进行 Quantization-Aware Training(QAT)。在 MobileNet 上，MNN 量化训练之后的模型准确率几乎不降。

3. 持续投资于异构硬件后端的优化，尤其是利用 ARMv8.2 指令集，获得了两倍的性能提升。

4. 进一步完善 Python 工具链，累计新增超过 150 个接口。

5.  开源了应用层开箱即用的解决方案 MNNKit【3】，包含了人脸跟踪与检测、人像分割、手势识别场景的解决方案。

6.  开办了三期《 MNN 学院》直播（1期【4】, 2期【5】, 3期【6】），增加了与用户们交流，也获得了忠粉们的大量高质量反馈意见。



截止到今天，MNN 在开源社区获得了近 4000 的 Github Stars，这是大家对我们的工作所投的 4000 张认可票，也是鞭策我们完善 MNN 的动力。近日，MNN 发布了 1.0.0 正式版本。自此，MNN 不再被 Github 贴上 “Pre-release” 的标签了！相较于0.2.2版本，1.0.0 版本的主要升级在于：模型训练、异构性能和 Python 工具链。下面，我们逐项说明。



模型训练

---

▐  模型构建

MNN支持使用 Express （表达式）接口来构建模型，如下例所示，接口还是比较简洁明了的。模型的构建、训练和保存具体可以参考说明文档【7】。

VARP x = inputs[0];
x      = conv1->forward(x);
x      = _MaxPool(x, {2, 2}, {2, 2});
x      = conv2->forward(x);
x      = _MaxPool(x, {2, 2}, {2, 2});
x      = _Convert(x, NCHW);
x      = _Reshape(x, {0, -1});
x      = ip1->forward(x);
x      = _Relu(x);
x      = dropout->forward(x);
x      = ip2->forward(x);
x      = _Softmax(x, 1);
return {x};

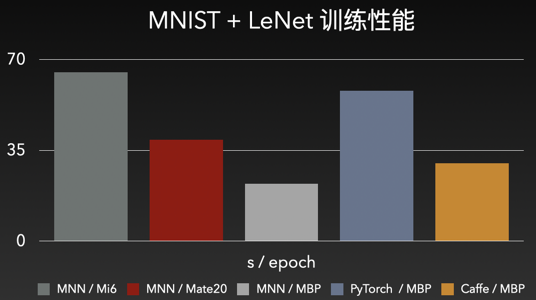

以 MNIST 数据集 + Lenet 网络为例，一个 epoch 60000 张图片，一般可达到 97-98% 的准确率。性能上，同款 MBP 上，MNN 比 PyTorch 和 Caffe 都有明显优势；而手机上，MNN 也达到了完全可用的性能水准。



▐  量化训练

模型量化既可以降低模型大小，又可以利用硬件特性提升推理性能，可谓业务应用必备之选。但美中不足之处在于，模型量化会带来一定的精度损失 —— 对于精度攸关的项目，就难免要做出艰难的选择了。

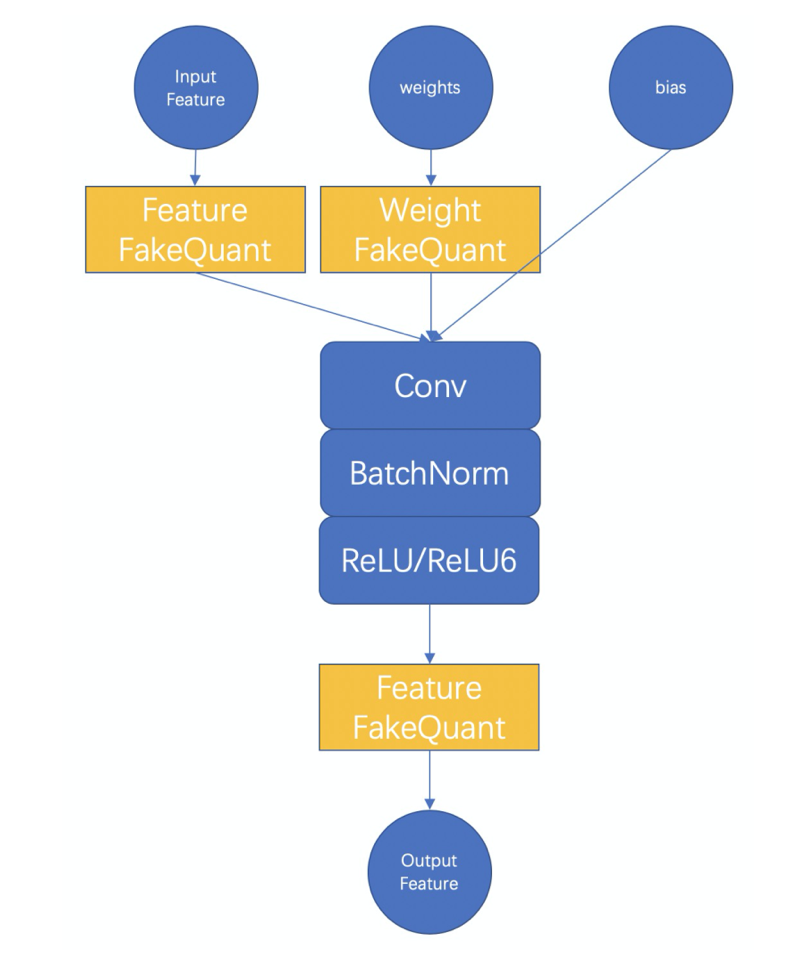

为此，MNN 借助自身模型训练能力，实现了模型训练量化，具体实现可以参考说明文档【8】。精度和压缩率方面，我们以 MobileNet V2 为例说明：

模型	类型	准确率	模型大小
原始模型	float32	72.324%	13M
MNN 训练量化模型	symm int8	72.456%	3.5M
TensorFlow 训练量化模型	symm int8	71.1%	3.5M

注1：训练和验证均采用 ImageNet 数据集。训练采用32为 batchsize，执行100个迭代，即，使用了 3200 张图片进行训练；精度验证则使用了 50000 张图片。

注2：原始模型为 TensorFlow 官方模型，官方准确率为 71.8%，但因预处理代码上有细微差别，我们测试原始模型的准确率结果稍高于官方；



可以看出，在实现了 73% 模型尺寸压缩的情况下，量化模型的精度甚至要稍高于原始模型。



▐  迁移学习示例

这里节选 MobileNet V2 的 4 分类迁移学习示例，来说明模型的 Finetune，完整示例请参考文档【9】。

class MobilenetV2TransferModule : public Module {
public:
    MobilenetV2TransferModule(const char* fileName) {
        // 读取原始MobilenetV2模型
        auto varMap  = Variable::loadMap(fileName);
        // MobilenetV2的输入节点
        auto input   = Variable::getInputAndOutput(varMap).first.begin()->second;
        // MobilenetV2分类层之前的节点，AveragePooling的输出
        auto lastVar = varMap["MobilenetV2/Logits/AvgPool"];


        // 初始化一个4分类的全连接层，MNN中可以用卷积来表示全连接层
        NN::ConvOption option;
        option.channel = {1280, 4};
        mLastConv      = std::shared_ptr<Module>(NN::Conv(option));


        // 初始化内部特征提取器, 内部提取器设成不需要训练
        mFix.reset(PipelineModule::extract({input}, {lastVar}, false));
        // 注意这里只注册了我们新初始化的4分类全连接层，那么训练时将只更新此4分类全连接层
        registerModel({mLastConv});
    }
    virtual std::vector<VARP> onForward(const std::vector<VARP>& inputs) override {
        // 输入一张图片，获得MobilenetV2特征提取器的输出
        auto pool   = mFix->forward(inputs[0]);
        // 将上面提取的特征输入到新初始化的4分类层进行分类
        auto result = _Softmax(_Reshape(_Convert(mLastConv->forward(pool), NCHW), {0, -1}));
        return {result};
    }
    // MobilenetV2特征提取器，从输入一直到最后一个AveragePooling
    std::shared_ptr<Module> mFix;
    // 重新初始化的4分类全连接层
    std::shared_ptr<Module> mLastConv;
};


int main(int argc, const char* argv[]) {
    std::string trainImagesFolder = argv[2];
    std::string trainImagesTxt = argv[3];
    std::string testImagesFolder = argv[4];
    std::string testImagesTxt = argv[5];


    // 读取模型，并替换最后一层分类层
    std::shared_ptr<Module> model(new MobilenetV2TransferModule(argv[1])); // arg1: /path/to/mobilenetV2Model
    // 进入训练环节
    MobilenetV2Utils::train(model, 4, 0, trainImagesFolder, trainImagesTxt, testImagesFolder, testImagesTxt);
    return 0;
}



异构性能

---

▐  x86

在 x86 上，我们重点优化了矩阵乘法。在分析过 AVX 和 Arm 向量乘指令差异后，我们修改了 AVX 下的权重矩阵布局，降低了 I/O 布局，以充分利用 CPU 算力。



此外，我们允许在支持 FMA 扩展的设备上，启用扩展，将乘法和加法合为一条指令，以进一步降低指令耗时。

当前，FMA 扩展的启用开关还放置在 CMakeLists.txt 中，后续会在运行时判别。

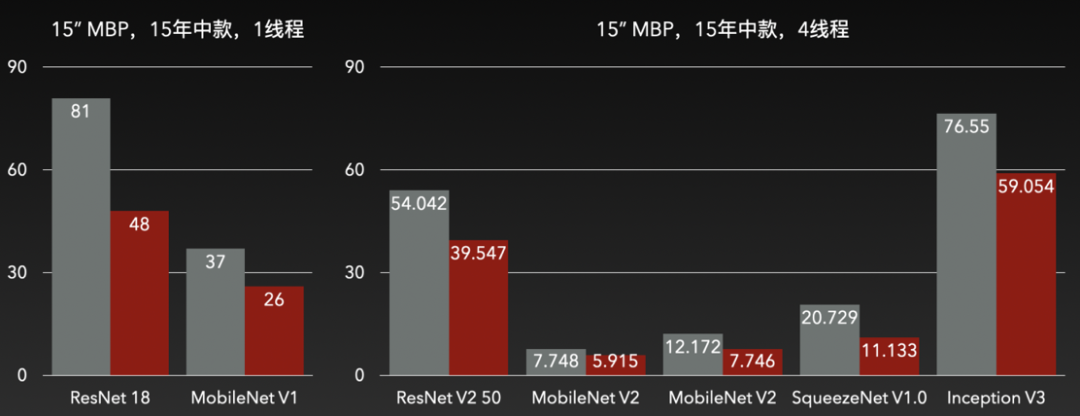

综合两项优化，x86 上有 30% 左右的性能优化。



▐  ARM64

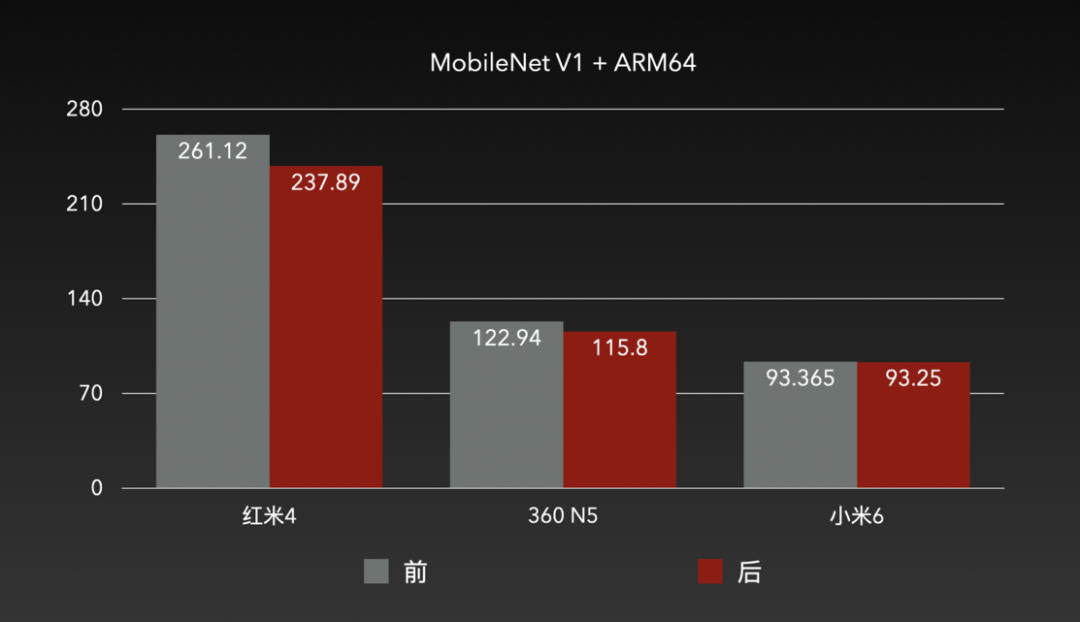

在 ARM64 上，我们面向中低端设备，调整了矩阵乘法的分块策略，矩阵中每个元素的均摊 I/O 降低了22%；同时，将数据对齐从32字节调整为64字节，与 ARM 架构 CPU 下场景的 L1 cacheline 匹配；最后，优化了缓存预取。优化结果如下：





▐  ARMv8.2

ARM 在「Bringing Armv8.2Instructions to Android Runtime」【10】一文中，列举了可以在 Android 运行时中应用的 ARMv8.2 新特性。其中，FP16 extensions和Dot Product可以分别应用于浮点计算加速和量化计算加速。



FP16extensions

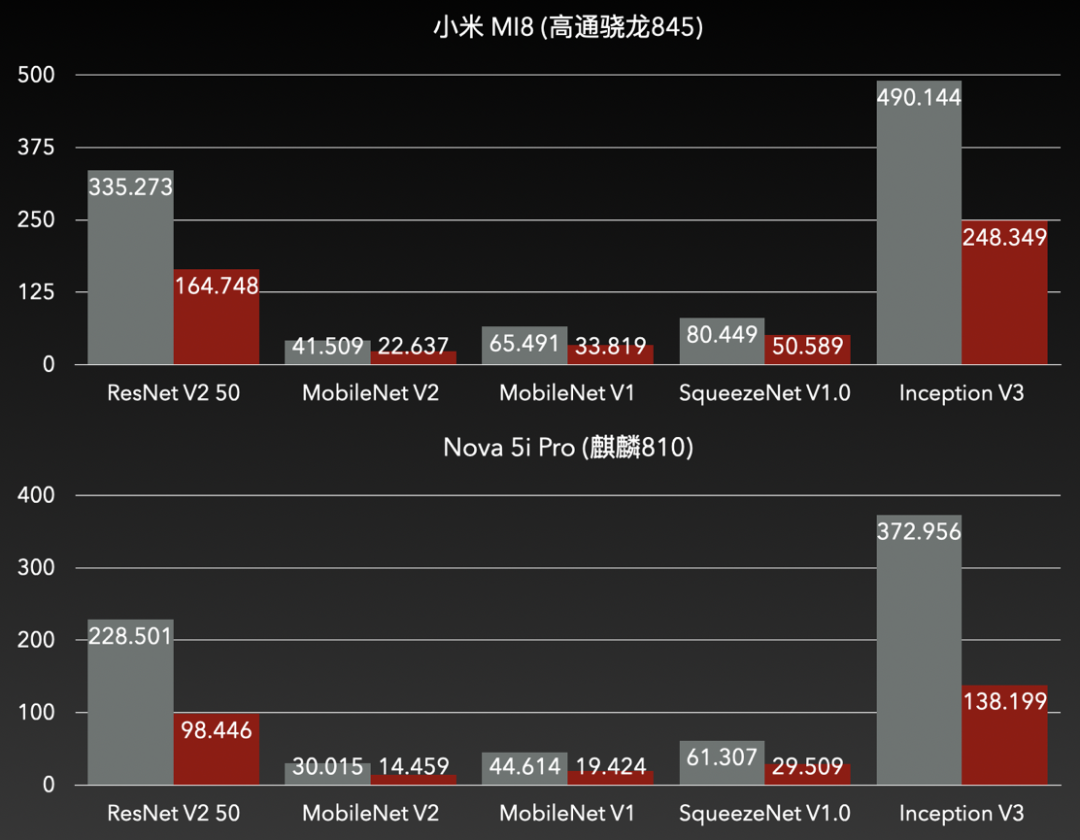

亦记作asimdhp(Advanced SIMD Half Precision)，是 ARMv8.2 架构的可选扩展。asimdhp可用时，可以使用相关 SIMD 指令实现float16的读写计算。float16将float32所需的位数降低了一半，因此在 SIMD 下，可以实现两倍的并发吞吐，从而优化性能。为此，我们在卷积中，采用[N,C/8,H,W,8]的数据布局，新增了部分卷积实现，效果如下：



精度上几乎没有下降，但是性能足足提升了一倍。搭配上 MNN 转换工具的--fp16输出选项，模型大小还能减小一半。一箭双雕。



Dot Product

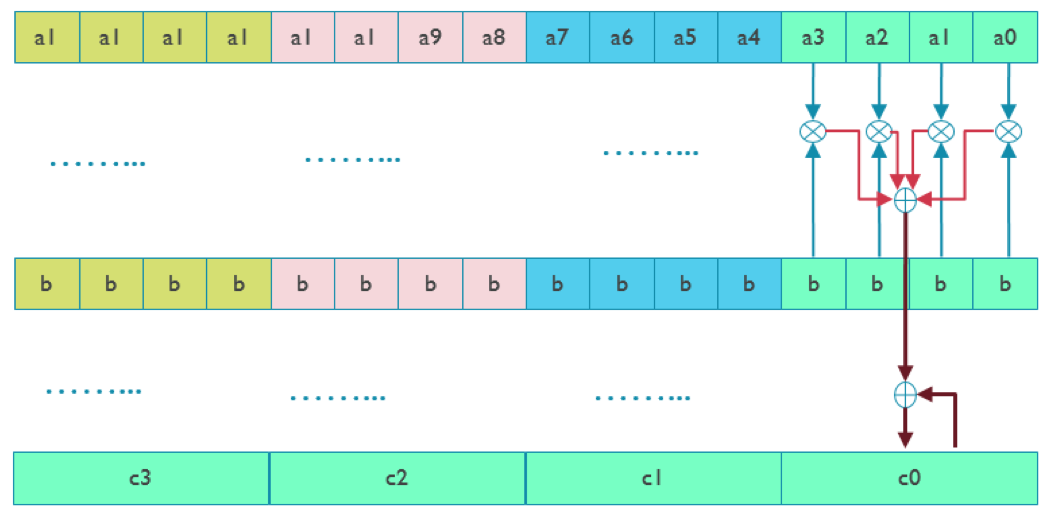

亦记作 asimddp(Advanced SIMD Dot Product)，是 ARMv8.2 架构的可选扩展。asimddp 可用时，可以使用 SDOT/UDOT 指令实现 int8/uint8 的点积计算。SDOT/UDOT 指令如上图所示，一次可以处理两个 4x4 int8/uint8 数据乘，并累加到 4x1 的 int32/uint32 的寄存器上。这样强大的硬件加速指令，还是双发射的。

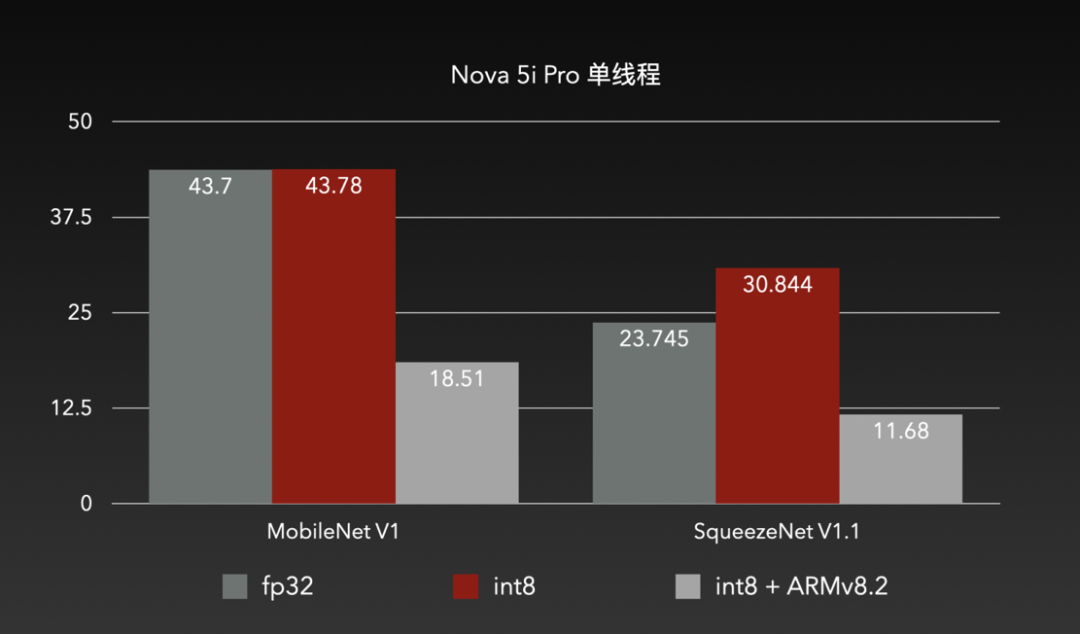

实战表现效果也非常明显，在原先 int8 无法发挥效用的设备上，ARMv8.2 也成功实现了耗时减半。



Python 工具链

---

2019年的绿盟开发者大会上，我们发布了 MNN 的 Python 前端和 Python 版的转换、量化、可视化工具。而今，Python 又增加了对 MNN Express (表达式)、模型训练的封装，累计新增超过 150 个接口。具体可以参考说明文档【11】。



依然是前文的 Express 构图，使用 Python 改写的版本如下：

class Net(nn.Module):
    """construct a lenet 5 model"""
    def __init__(self):
        super(Net, self).__init__()
        self.conv1 = nn.conv(1, 20, [5, 5])
        self.conv2 = nn.conv(20, 50, [5, 5])
        self.fc1 = nn.linear(800, 500)
        self.fc2 = nn.linear(500, 10)


    def forward(self, x):
        x = F.relu(self.conv1(x))
        x = F.max_pool(x, [2, 2], [2, 2])
        x = F.relu(self.conv2(x))
        x = F.max_pool(x, [2, 2], [2, 2])
        x = F.convert(x, F.NCHW)
        x = F.reshape(x, [0, -1])
        x = F.relu(self.fc1(x))
        x = self.fc2(x)
        x = F.softmax(x, 1)
        return x

对熟悉 Python 的开发者来说，是不是要亲切上许多呢？



注：目前 Python Express API 处于 BETA 阶段。我们会根据社区和内部的反馈持续改进 Python API ，包含进行 backward incompatible 的改动。



后续计划

---

2020年，我们计划每个季度发布一个稳定版本。



未来的计划，主要集中在性能、训练、NPU 支持和模型压缩。



性能

性能是 MNN 的立身之本，相信很多朋友选择 MNN，也主要出于它飙车般的性能。有兴趣的朋友，可以去看看 MNN 发表在今年 MLSys 的论文解读【12】。

• CPU 上，移动设备方面，ARMv8.2 将是新手机的主流，上文所展示 2 倍加速比非常诱人，我们会进一步挖掘 ARMv8.2 的优化空间；其他平台方面， x86 的性能在单机训练、服务端推理的场景中举足轻重，会是性能优化的另一个目标。

• GPU 上，我们会聚焦 Vulkan—— Android 下一代 GPGPU API 的事实标准。



训练

MNN 最新拥有的训练能力已经通过 Express (表达式)接口支持常用模型的训练、量化、蒸馏，我们会进一步完善训练能力，添加更多算子和求导的支持，以支持更多的模型。



NPU 支持

NPU 具有超高的性能、超低的能耗，将是未来手机的标配。NPU 的支持，也是许多 MNN 用户经常在钉钉群里提出的需求。MNN 在未来的1年，会逐步支持更多的 NPU，请大家拭目以待！



模型压缩

MNN 目前已经拥有 Post-training quantization 和 Quantization-aware training 的能力。我们会持续投入模型压缩（如蒸馏，稀疏，剪枝，低比特等），给业界提供更多优秀的、即插即用模型压缩算法。
