我们在发布器上提供了图片编辑功能，去支持封面图的编辑，并且统一多端协议，打通素材中心，实现一套协议，多端渲染。

背景

发布器的整体框架解决了业务接入效率的问题，但我们还需要去解决业务效果问题。短视频的发布效果是目前的重点，对比快手、小红书、抖音等一众竞品，可以发现他们的封面图的效果更加丰富。因此，我们在发布器上提供了图片编辑功能，去支持封面图的编辑，并且统一多端协议，打通素材中心，实现一套协议，多端渲染。

和竞品做一样的事情？不！

我们研究了抖音、快手等的封面编辑功能。在体验完之后，感觉他们的功能还是相对单一，基本只有花字、和模板。所以我们提供更丰富的能力，且具有淘宝的特色，能服务好我们的客户。

▐ 竞品分析

下图一抖音、图二快手、图三淘系

能力	抖音	快手	淘系
花字	✔️	✔️	✔️
模板	✖️	✔️	✔️
边框	✖️	✖️	✔️
滤镜	✖️	✖️	✔️
画笔（笔触）	✖️	✖️	✔️
形状	✖️	✖️	✔️
点9图	✔️	✖️	✔️
实时编辑	✖️	✔️	✔️

图一

图二

图三

▐ 核心效果：花字

花字的难点在于实现一套协议多端渲染，所以需要充分考虑移动端、PC 端的渲染差异。其次需要考虑如何快速拓展新效果。

▐ 难点一：点 9 图

什么是点 9 图？为什么难？

点 9 图是一种特殊的图片样式，可以确保图片拉伸时，所设定的关键部分不变形移动端系统支持点 9 图渲染，但 PC 端需要实现一套点 9 图渲染引擎

普通图片经由原图拉伸之后，会产生缺角部分的形变。但我们希望的是，边角部分始终不变，这样才符合视觉的需求。所以在这张点 9 图中，两个缺角，其实就是整张图的关键部分。大多数的点 9 图，其实也就是对边角有一些特殊要求。我们通常可以通过 4 个方向的 Padding，来将这些关键部分划分出来。

点9图实现：三个步骤（对应三个 Canvas）

步骤一：裁剪区块 （SourceCanvas 对源图片进行裁剪）

步骤二：区块拉伸 （ScaleCanvas 对某一个区块进行拉伸、平铺）

步骤三：区块拼接 （TargetCanvas 将处理好的区块拼接起来，导出目标尺寸的新图片）

拉伸区块的变形问题

对于一些素材，在上图的 2、4、5...用于拉伸的区块上可能也存在一些图案，所以我们给定一个宽高比，在宽高比之内，做拉伸，到达宽高比之后，将两张原图拼接，并重新拉伸到相应的大小，之后不停的拼接。这种处理方式，可以同时解决相框特效，因为本质上，相框其实就是区块 5 为透明的点 9 图

▐ 难点二：定位与线性布局

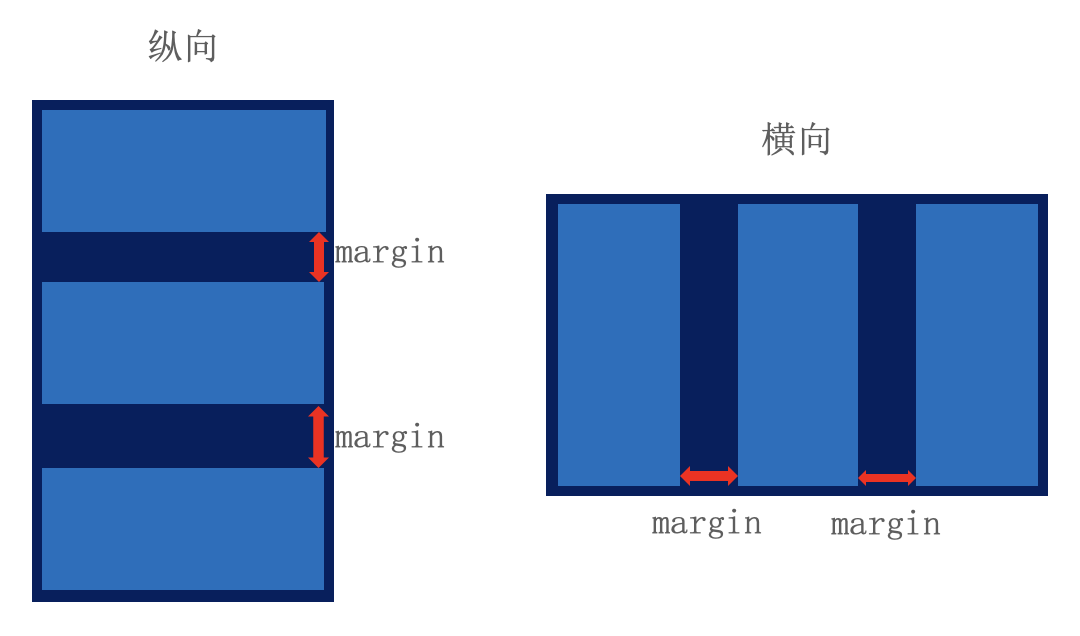

定位的协议，我们先设定了上、下、左、右、中 5 个方向的二进制值，最后通过位运算得出细分的 9 个点，实现一个9宫格式的定位。而对于线性布局，它原本也是移动端的概念，我们在 PC 端上实现了横纵两种配置。

/*定位协议*/
上：00001 (二进制)
左：00010
下：00100
右：01000
中：10000
// 设置好上述五个方向的值之后，对每个方向互相做或运算。
如：
   00001
|  00010
---------
   00011


上左 = 上|左 = 00001 | 00010 = 00011 (十进制：3)
上中 = 上|中 = 00001 | 10000 = 10001 (十进制：17)
上右 = 上|右 = 00001 | 01000 = 01001 (十进制：9)


左中 = 左|中 = 00010 | 10000 = 10010 (十进制：18)
中 = 10000                          (十进制：16)
右中 = 右|中 = 01000 | 10000 = 11000 (十进制：24)


下左 = 下|左 = 00100 | 00010 = 00110 (十进制：6)
下中 = 下|中 = 00100 | 10000 = 10100 (十进制：20)
下右 = 下|右 = 00100 | 01000 = 01100 (十进制：12)

怎么实现？

初始化时，以各个图片的配置计算其位置。
将花字的各个元素合并成一个整体 Group
所有元素以 Group 左上角为原点对齐，初始化时没有任何偏移
计算出整个 Group 的最大宽高，以该尺寸作为一个初始状态 OriginSize
依照上述初始状态，对每一个元素做初始化的偏移。如定位值为 17，那么他的left应该为(OriginSize.width - Self.width) / 2
初始化后，之后的计算基本与定位值无关，我们记录初始化后的各个子元素与文本之间的距离，并把它们保存起来，文本 Change 时，对每一个子元素重新设定位置，即可

（上图中可以看到 “VLOG MY LIFE” 、 “HAVE A NICE DAY” 这两个黄色文字，其实是以图片形式展现的，他们的定位值分别为 17、20 ）
