我们今天详细介绍一下APC机制，也就是异步过程调用。以下是该机制的一个定义：一种能在特定线程环境中异步执行的系统机制，往线程APC队列添加APC，系统会产生一个软中断，在线程下一次被调度的时候，就会执行APC函数（以该线程的上下背景文执行这段回调代码）。乍一看十分的复杂，本质就是线程执行时内部维护一个APC队列，用来存储一些回调函数，等到时机合适的时候调用这些函数来执行一些逻辑。
那么我们在介绍这个东西之前，首先一定要知道它存在的价值是什么，因为“存在必合理”嘛，一个东西一定是有它的价值才会被保留。APC的作用就是：当我们需要在指定的线程上下文执行代码（访问用户态地址，必须在用户进程的地址空间中）或者推迟某些工作或者异步IO时，就需要使用APC来帮助延迟。
APC是什么？
APC是一个机制，用来做线程回调函数的一个机制。每一个线程中默认维护两个APC链表，一个是内核态APC链表，一个是用户态APC链表，用来分别存储两种类型APC数据。
结合Windbg查看APC在KTHREAD中显示
既然APC是线程的属性，那么就一定在线程对象KTHREAD中有所体现，我们使用Windbg来查看以下是如何定义的：
调试环境为32位的Win 7操作系统
//KTHREAD中有关APC的成员
1: kd> dt _KTHREAD
+0x03a Alerted : [2] UChar //Alerted[0]是内核模式Alert，Alerted[1]是用户模式Alert
+0x03c Alertable : Pos 5, 1 Bit //表示线程当前是否在alertable wait状态（KeWaitForSingleObject传入Execute，KernelMode，TRUE就会进入）
+0x03c MiscFlags : Int4B //包含一些线程的杂项状态
+0x040 ApcState : _KAPC_STATE //指向APC链表
+0x040 ApcStateFill : [23] UChar //内存填充符
+0x088 Teb : Ptr32 Void
+0x134 ApcStateIndex : UChar //当前APC环境的索引，0代表原始APC队列，1代表附加APC队列
+0x168 ApcStatePointer : [2] Ptr32 _KAPC_STATE //ApcStatePointer[0]指向OriginalApcEnvironment状态，另一个指向AttachedApcEnvironment
+0x170 SavedApcState : _KAPC_STATE //保存的 APC 状态，用于当线程从附加环境 恢复 到原始环境时，能恢复之前的 APC 队列状态
+0x170 SavedApcStateFill : [23] UChar //填充字节，用于对齐我没有贴出全部的成员，只是列举出了APC的相关成员，对应的注释已经标注，我们重点关注ApcState对象，该对象指向一个_KAPC_STATE结构体
nt!_KAPC_STATE
+0x000 ApcListHead : [2] _LIST_ENTRY //两个LIST_ENTRY，分别指向Kernel APC队列和User APC队列（挂载的都是APC请求）
+0x010 Process : Ptr32 _KPROCESS //当前APC所属的进程对象
+0x014 KernelApcInProgress : UChar //内核APC正在执行
+0x015 KernelApcPending : UChar //内核APC挂起等待执行
+0x016 UserApcPending : UChar //用户态APC挂起该结构体中前两个成员非常重要，ApcListHead是两个链表指针的数组，Process是APC所属的进程对象。ApcListHead[0]指向Kernel APC队列，而ApcListHead[1]指向User APC队列，该队列中都是_KAPC成员，我们给出定义
typedef struct _KAPC
{
CSHORT Type; // 对象类型 (Dispatcher Object type)
CSHORT Size; // 结构大小
ULONG Spare0; // 对齐/保留
struct _KTHREAD *Thread; // APC要投递到的目标线程(APC的操作对象是线程)
LIST_ENTRY ApcListEntry; // 链表节点，用于挂到线程的APC队列
PKKERNEL_ROUTINE KernelRoutine; // 必须有，内核例程
PKRUNDOWN_ROUTINE RundownRoutine; // 可选，线程退出时清理例程
PKNORMAL_ROUTINE NormalRoutine; // 可选，普通例程
PVOID NormalContext; // NormalRoutine 的上下文参数
PVOID SystemArgument1; // 传递给 NormalRoutine 的参数
PVOID SystemArgument2; // 传递给 NormalRoutine 的参数
CCHAR ApcStateIndex; // 标识目标 APC 队列（用户/内核）
KPROCESSOR_MODE ApcMode; // APC 在用户态还是内核态执行
BOOLEAN Inserted; // 是否已经插入队列

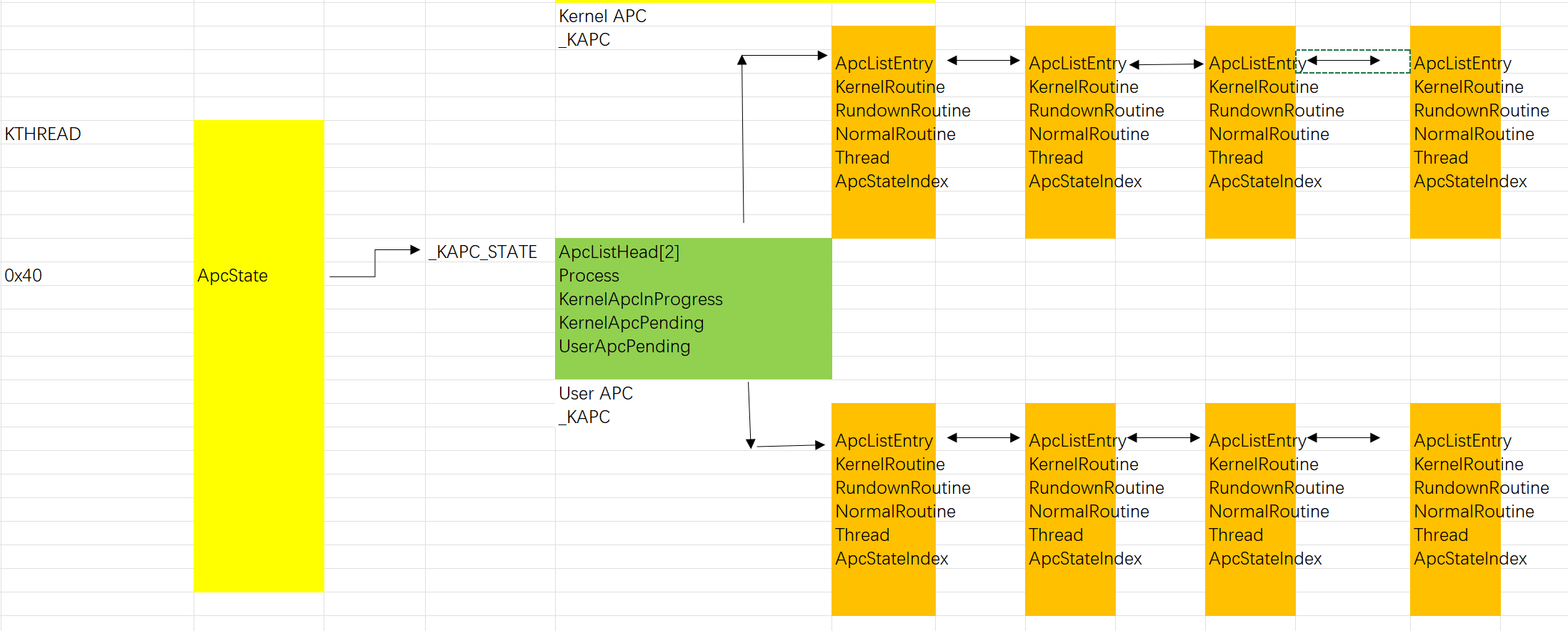

} KAPC, *PKAPC;我们通过一张图片来形象的展示：
同时借助KAPC中的一些成员，我们开始下面的介绍：
三类回调函数
-
KernelRoutine（内核例程）：在 APC 被交付前由内核调用，运行在 APC_LEVEL（因此不能阻塞、不能访问分页内存等），常用于准备或修改后续的 NormalRoutine。
-
NormalRoutine（普通例程）：真正的“工作例程”。对于用户态APC，NormalRoutine 在用户态执行；对于普通内核APC，NormalRoutine 运行在PASSIVE_LEVEL（内核态） 执行（可以阻塞、调用可分页代码）。是否有 NormalRoutine 也决定了 APC 是“普通内核 APC”还是“特殊内核 APC”（无 NormalRoutine 的内核 APC 通常是特殊内核 APC）。
-
RundownRoutine（清理例程）：当线程退出或系统需要丢弃尚未交付的 APC 时调用（必须驻留内核内存，用于释放 APC 相关资源）。
三类函数的函数都放在KAPC结构体中：调用顺序是KernelRoutine->NormalRoutine->RundownRoutine
同时给出三个函数的函数指针，因为函数是系统编译好的，参数也是固定的，所以我们需要定义之后才能调用
//三个函数的函数指针，需要在头文件中声明使用
typedef VOID(NTAPI* PKNORMAL_ROUTINE)(
PVOID NormalContext,
PVOID SystemArgument1,
PVOID SystemArgument2
);
typedef VOID(NTAPI* PKKERNEL_ROUTINE)(
PRKAPC Apc,
PKNORMAL_ROUTINE* NormalRoutine,
PVOID* NormalContext,
PVOID* SystemArgument1,
PVOID* SystemArgument2
);
typedef VOID
(NTAPI* PKRUNDOWN_ROUTINE)(
IN struct _KAPC* Apc);
四类APC函数
-
特殊用户态 APC（Special user-mode APC）：严格在用户态执行，总是会执行，即使目标线程不在alertable 等待状态（从内核态返回用户态会调用该APC）
-
常规用户态 APC（Regular user-mode APC）：只在目标线程处于 alertable 等待状态时执行，线程必须是 alertable 才能运行这些 APC（经典运用场景如重叠 I/O 完成回调，QueueUserAPC等）
-
普通内核 APC（Normal kernel APC）：内核模式下于 PASSIVE_LEVEL 执行（会抢占所有用户态代码，包括用户 APC），文件系统驱动经常使用这种 APC 来在线程上下文中运行工作项
-
特殊内核 APC（Special kernel APC）：在内核模式下于 APC_LEVEL 执行（不能阻塞、不能访问分页内存），会比普通内核 APC 和用户 APC 更早被调度（用于 I/O 完成等场景），没有NormalRoutine，只有KernelRoutine
我们通常使用较多的就是常规的用户态和内核态APC，其他两个使用较少
三种APC环境
| 值 | 名称 | 说明 |
|---|---|---|
OriginalApcEnvironment | 原始 APC 环境 | APC 被插入到线程的 原始 APC 队列。这个队列始终跟随线程自己的进程。无论线程是否被附加到别的进程，这个环境都指向线程最初所属的进程。 |
AttachedApcEnvironment | 附加 APC 环境 | APC 被插入到线程当前 附加的 APC 队列。当线程被 KeStackAttachProcess 附加到另一个进程时，它就拥有一个“附加 APC 队列”。这个环境主要用于内核在附加上下文里操作时，仍然能调度 APC。 |
CurrentApcEnvironment | 当前 APC 环境 | 表示“取决于线程此时的状态”：如果线程在原始进程上下文里，就等价于 OriginalApcEnvironment；如果线程处于附加进程上下文，就等价于 AttachedApcEnvironment。 |
APC被调用的时机
用户态调用APC的时机：
1.线程处于alertable等待：当线程调用以下带 Ex 且bAlertable = TRUE的函数时，会进入alertable 等待，此时如果 APC 队列里有挂起的用户 APC，系统会立即调度执行它们
SleepEx(dwMilliseconds, TRUE);
WaitForSingleObjectEx(hObject, dwMilliseconds, TRUE); //TRUE就是进入alertable等待
WaitForMultipleObjectsEx(nCount, pHandles, bWaitAll, dwMilliseconds, TRUE);
MsgWaitForMultipleObjectsEx(..., MWMO_ALERTABLE); //MWMO_ALERTABLE也是进入alertable等待2.线程返回到用户态（特殊用户 APC 的时机）：特殊用户 APC（Special User APC）不同于普通用户 APC，它不依赖 alertable 等待，当线程从内核返回用户态时（例如一个系统调用返回），系统会检查队列里的特殊用户APC并执行
3.调用显式的 APC 检查函数：直接将对应API中的事件等待时间修改为0或者无限就会直接触发APC调度
4.异步 I/O 完成（I/O Completion APC）：当用户以 FILE_FLAG_OVERLAPPED 打开文件/设备，并且指定FILE_COMPLETION_ROUTINE作为回调时，APC会在发起异步IO请求的时候被投递，该线程必须进入alertable 等待回调才会被调用
内核态调用APC的时机：
1.特殊内核 APC：一旦中断级为APC_LEVEL 就会迅速执行，速度很快
2.普通内核APC： 等待线程回到 PASSIVE_LEVEL 并允许 APC 时，执行KernelRoutine（APC_LEVEL，准备阶段）->NormalRoutine（PASSIVE_LEVEL，真正工作），适合可阻塞/可分页的工作
3.线程终止 / RundownRoutine：如果线程结束了还有未执行的 APC，系统不会调用NormalRoutine，而是直接调用RundownRoutine（PASSIVE_LEVEL），必须在这里清理内存
APC终止调用的情况：
1. 如果线程进入Critical Region 状态，普通内核 APC 会被推迟
2.线程/进程的IRQL始终大于APC_LEVEL，APC不会被调用
注意：驱动级别的APC在进入DriverUnload之前，必须要确保自己插入的APC已经被执行完毕或者取消了，否则容易造成蓝屏（当 APC 被线程调度执行 → 调用已卸载的内存 ）
线程的两个APC状态
每个线程实际上有两个APC状态：
-
OriginalApcState：线程的默认APC 队列
-
ApcState：当内核把当前线程“附加”到其他进程上下文时，线程会暂时有一个新的 APC 队列
熟悉内核WDM编程的朋友应该知道，有一个函数叫KeStackAttachProcess，就是通过切换自己的CR3页表指针来附加到其他进程的内存空间，这样我们就会看到其他进程中线程的信息，也包括其他进程的APC列表。我们也可以将其类比理解PE文件中导入表的OriginalFirstThunk和FirstThunk结构，在没有进入虚拟内存之前，两者指向的东西是一样的，一旦文件被加载到虚拟内存中，两者指向的便开始不同（桥2的断裂），APC也是如此，在没有附加到别的进程前，ApcState和
OriginalApcState都是一样的，只有调用KeStackAttachProcess函数后，才会产生ApcState的不同。
APC的使用
以上说了那么多概念性的知识点，我们现在来结合代码具体感受一下，首先先给出常用函数API的定义：
KeInitializeApc：初始化KAPC结构体
VOID KeInitializeApc(
PRKAPC Apc, //传入ExAllocatePool申请的非分页内存
PRKTHREAD Thread, //要投递 APC 的目标线程
KAPC_ENVIRONMENT Environment, //决定APC被放在哪个队列，一般是OriginalApcEnvironment
PKKERNEL_ROUTINE KernelRoutine, //核心回调函数，APC调度首先调用它
PKRUNDOWN_ROUTINE RundownRoutine, //如果APC在执行前被取消（KeRemoveQueueApc），系统调用
PKNORMAL_ROUTINE NormalRoutine, //真正用户/内核逻辑的回调
KPROCESSOR_MODE ApcMode, //KernelMode APC或者UserMode APC
PVOID NormalContext //传给 NormalRoutine 的上下文参数
);
//对于第三参数：如果没有使用KeAttach函数，需要传入AttachedApcEnvironment注意：对于三个函数KernelRoutine，RundownRoutine，NormalRoutine都是传入函数指针，对应的参数都是已经固定好的
KeInsertQueueApc：将APC插入线程APC队列
BOOLEAN KeInsertQueueApc(
PRKAPC Apc, //传入KeInitializeApc好的结构体
PVOID SystemArgument1, //传给 KernelRoutine 和/或 NormalRoutine 的第 1 个参数
PVOID SystemArgument2, //传给 KernelRoutine 和/或 NormalRoutine 的第 2 个参数
KPRIORITY Increment //是否提升线程优先级（通常 IO_NO_INCREMENT 或 0）
);
//该函数不是堵塞函数，只负责将对应APC插入线程的APC队列，并不关心APC线程是否执行，只要插入成功就返回成功然后我们分别给出普通版的用户态APC和内核态APC的实例代码：
//用于内核APC（IRQL ≤ APC_LEVEL就会执行）
PKAPC v1 = ExAllocatePool(NonPagedPool, sizeof(KAPC));
//用于用户APC（NormalRoutine在用户态执行）
PKAPC v2 = ExAllocatePool(NonPagedPool, sizeof(KAPC));
//构建内核态APC
KeInitializeApc(v1, (PKTHREAD)EThread,OriginalApcEnvironment, &KernelApcKernelCallback,NULL, NULL, KernelMode, NULL);
//构建用户态APC
KeInitializeApc(v2, (PKTHREAD)EThread,OriginalApcEnvironment, &KernelApcUserCallback,NULL, (PKNORMAL_ROUTINE)(ULONG_PTR)CallbackRoutine, UserMode, ParameterData1);
//插入用户态线程APC队列（二，三参数是APC函数的参数）
KeInsertQueueApc(v1, NULL, NULL, 0);
//插入用户态线程APC队列
KeInsertQueueApc(v2, ParameterData2, ParameterData3, 0)
VOID KernelApcKernelCallback(PKAPC Apc, PKNORMAL_ROUTINE* NormalRoutine, PVOID* NormalContext, PVOID* SystemArgument1, PVOID* SystemArgument2)
{
UNREFERENCED_PARAMETER(NormalRoutine);
UNREFERENCED_PARAMETER(NormalContext);
UNREFERENCED_PARAMETER(SystemArgument1);
UNREFERENCED_PARAMETER(SystemArgument2);
KeTestAlertThread(UserMode);
ExFreePool(Apc);
}
VOID KernelApcUserCallback(PKAPC Apc, PKNORMAL_ROUTINE* NormalRoutine, PVOID* NormalContext, PVOID* SystemArgument1, PVOID* SystemArgument2)
{
UNREFERENCED_PARAMETER(NormalContext);
UNREFERENCED_PARAMETER(SystemArgument1);
UNREFERENCED_PARAMETER(SystemArgument2);
if (PsIsThreadTerminating(PsGetCurrentThread()))
{
*NormalRoutine = NULL;
}
#ifdef _WIN64
if (PsGetCurrentProcessWow64Process() != NULL)
{
//用于系统给32位线程投递用户APC，自身是64位进程，给32线程做环境适配
PsWrapApcWow64Thread(NormalContext, (PVOID*)NormalRoutine);
}
#endif
ExFreePool(Apc);
}我们从代码中可以看出，通过传入的UserMode和KernelMode就可以判断是用户态APC还是内核态APC。一般不使用RundownRoutine函数。
总结
综上就是APC的基本概念和基本使用方法，当然说的也很浅显，如果想要进一步了解还是推荐大家阅读一下微软官方的原解释：异步过程调用 - Win32 apps | Microsoft Learn
如果有问题或者哪里说的不清楚也欢迎大家在评论区指正^_^
