业务链SFC简介

业务链（SFC）简介

• 业务链是网络功能虚拟化（NFV）中一种关键技术，它允许对数据中心网络中的流量按需有序地进行业务处理。
• 一般来说，SFC的实现有PBR和NSH两种方式。

什么是业务链？

• 业务链是NFV虚拟网络中对流量按需有序进行业务处理的重要手段。它通过在网络路径中插入增值服务设备（VAS），如防火墙、负载均衡器、入侵防御设备等，来确保网络安全和业务调度。
• 业务链最主要的作用，是可以在不变更现有网络的情况下，横向的扩展VAS。使用SFC进行流量引导，而不是将VAS串联进现网。

业务链的体系架构

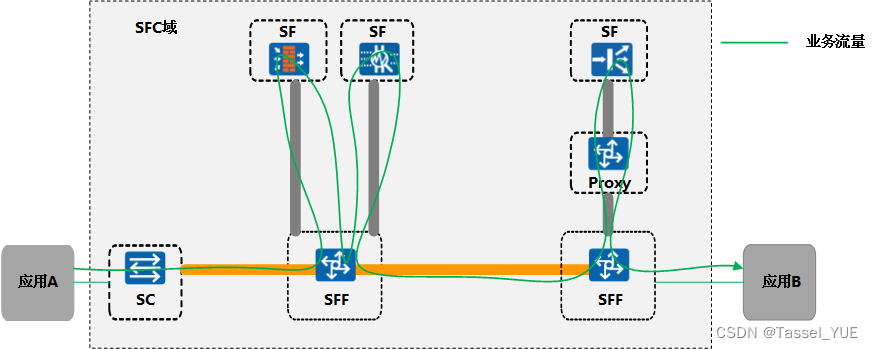

业务链的体系架构包括以下几个关键角色：

• 分类器SC（Service Classifier）：位于SFC域的边界入口，负责流量分类和业务标识设置。一般是ServerLeaf
• 服务节点SF（Service Function）：提供增值服务功能的设备，包括防火墙，负载均衡设备等。即VAS
  • 根据设备是否识别NSH（Network Service Header，网络服务报头）报文封装，SF又可以分为：
    • NSH-aware SF：能够识别NSH报文并转发
    • NSH-unaware SF：不能识别NSH报文将其丢弃。
• 业务链转发节点SFF（Service Function Forwarder）：连接SF服务功能点的设备，根据SF业务流信息进行转发。一般是BorderLeaf和ServerLeaf
• SFC代理（SFC Proxy）：位于SFF与NSH-unaware SF之间，负责删除或添加NSH封装信息。
• SFP业务路径（Service Function Path）：根据配置计算出的一条报文路径。


业务链的基本工作流程

PBR

• PBR的操作对象是数据包，通过在流行为中配置重定向实现，对接口入方向的报文或从VXLAN隧道过来的报文生效，设备按照PBR指定的下一跳转发相关流量。
• PBR可以写在流量的入接口/VBDIF/全局使用

PBR实现的SFC工作流程

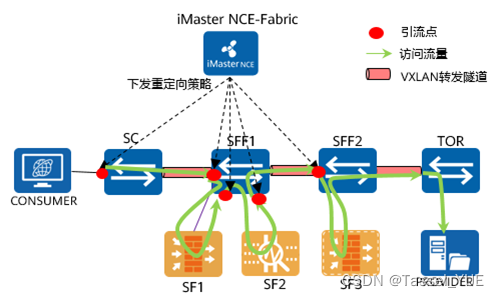

• 控制器向SC节点下发过滤和重定向策略，选择性的将业务流量重定向到SF1，PBR方式不改变CONSUMER访问PROVIDER的业务报文。
• 控制器向SFF1节点下发隧道侧和用户侧过滤和重定向策略，SFF1节点选择性将业务流量牵引至SF1、SF2。
• 控制器向SFF2节点下发隧道侧过滤和重定向策略，SFF2节点选择性将业务流量牵引至SF3，最后将业务报文转发给PROVIDER。

NSH

定义了一种新的数据面业务封装格式NSH（Network Service Header），封装头包括业务路径和MetaData信息等，使得业务链路径上的各个节点能够相互传递路径信息。
兼容性较差，必须VAS设备支持NSH才能使用。

NSH报文

• NSH方式实现的SFC，实际上是在报文中添加NSH报文字段，类似于VLAN插入VLANTag字段。
• NHS中PBR还是要用，作用是捕捉流量，添加NHS的标识。

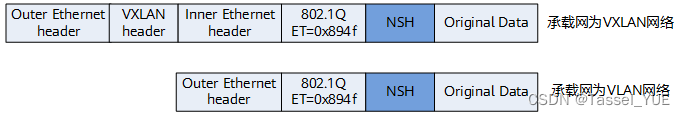

• NSH可以承载在VLAN或VXLAN网络中：

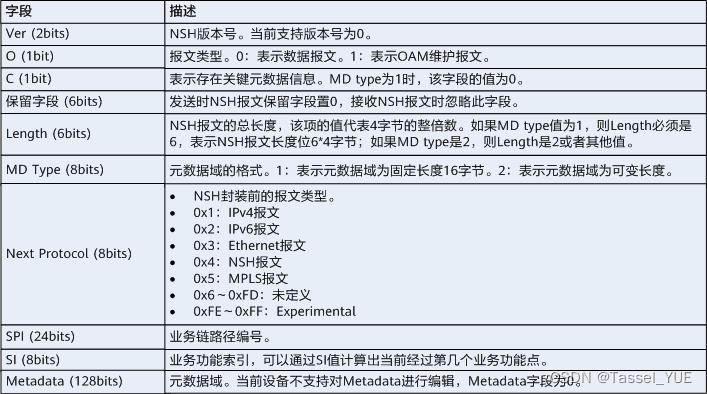

• 以下是具体的NSH格式：

• 最重要的字段：
  • SPI：用于区分不同业务链
  • SI：标识当前经过第几个业务功能点，最多255个


NSH实现的SFC工作流程

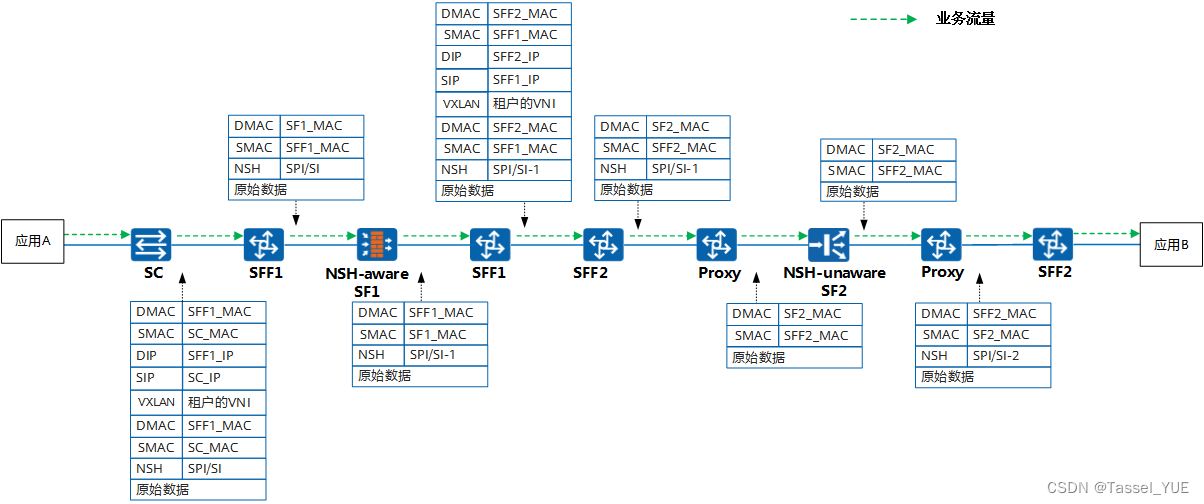

业务链通过NSH（Network Service Header）封装实现，NSH封装使得业务链路径上的各个节点能够相互传递信息。基本工作流程如下：

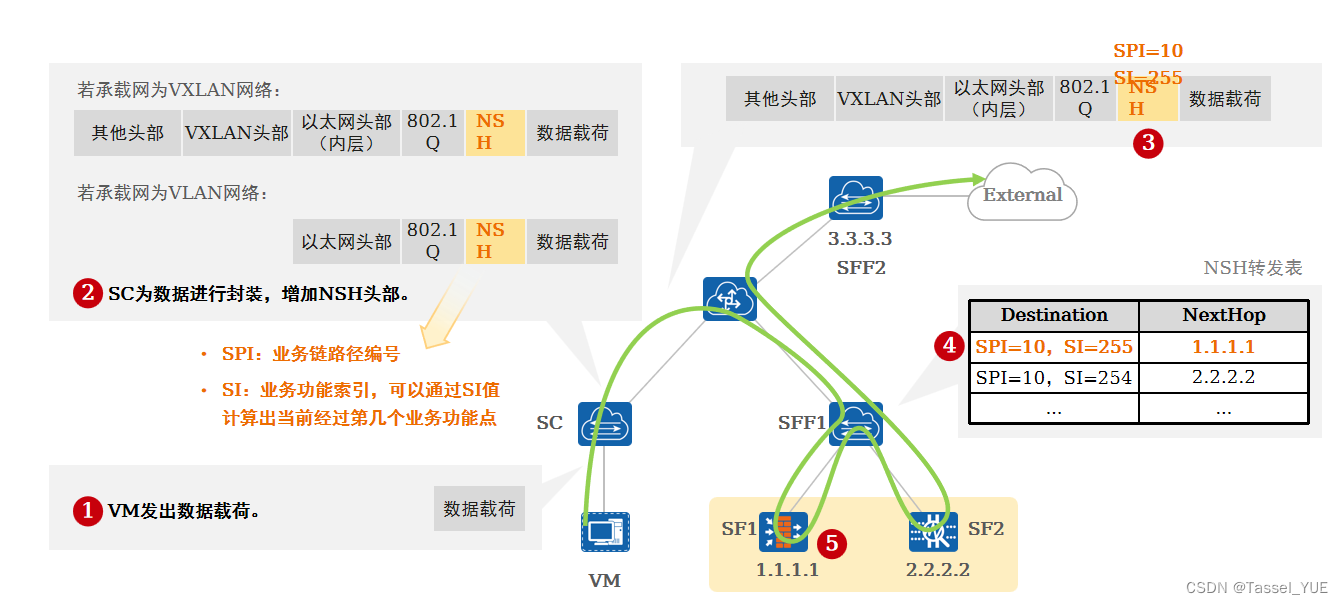

1. 用户流量到达SC节点后进行分类，分类后的流量被重定向到SFC业务链中，根据将要封装的NSH报文中SPI/SI信息查询NSH转发表，得到下一跳是SFF1的VTEP IP地址，对应的出接口信息为VXLAN隧道。将用户报文的ETH报文头剥除，然后进行NSH封装和ETH封装，再进行VXLAN封装，最后根据VXLAN的DIP查询路由表，得到出接口信息。
2. SFF1节点接收到上一步的报文，对VXLAN报文头和ETH报文头进行终结，之后根据SPI/SI信息查询NSH转发表，得到下一跳是SF1的接口IP地址。根据此IP地址查询到的ARP信息构造新的ETH头。
3. SF1收到报文后，剥除外层封装，对报文进行分析，然后将SI值减1，再封装NSH报文头和新的ETH报文头，将报文转发给SFF1节点。
4. SFF1收到报文后，剥除报文的ETH报文头，根据NSH报文头的SPI/SI信息查询NSH转发表，得到下一跳是SFF2的VTEP IP地址。然后进行NSH封装、ETH封装和VXLAN封装。
5. SFF2收到报文后，对VXLAN报文头和ETH报文头进行终结，之后根据SPI/SI信息查询NSH转发表，得到下一跳是Proxy的接口IP地址。根据此IP地址查询到的ARP信息构造新的ETH报文头。
6. Proxy收到报文后，剥除外层封装，对报文进行分析，然后将SI值再减1，删除NSH封装信息，将报文转发给SF2节点。从SF2回来的流量重定向到Proxy，Proxy再添加上NSH封装和ETH封装信息，将报文转发给SFF2。
7. SFF2收到报文后，判断SI值是否等于最后一跳的SI值。如果等于，就剥除NSH报文头，对报文做普通封装，转发出去，结束报文在SFC域中的转发；如果不等于，就查询NSH转发表继续在SFC域中转发。

区别

对比点	PBR业务链	NSH业务链（NSH-aware）
基本特点	PBR业务链不需要改变原始报文（优）	NSH业务链需要改变原始报文
地址变换VAS（NAT和LB）	NAT难度在于控制器编排和来回路径	NSH转发平面可以减少NAT编排难度（优）
MetaData信息	不支持	支持（优）
Fabric设备要求	无兼容性需求（优）	有兼容性需求
VAS设备要求	无需求（优）	需支持NSH需求
业务链防环	无防环能力（cisco能防环）	无环（优）
带宽资源占用	不增加协议头部（优）	增加协议头部
VAS节点规格	受限ACL资源，IPv4最多8跳业务链 受限ACL资源，IPv6最多8跳业务链	最大支持255（优）
单特性转发	转发性能下降不明显（优）	转发性能下降明显
Bypass能力	无Bypass能力（当SF为L3类型时，单跳业务链自带逃生）	当SF为L3类型时，支持逃生（优）
流量可视	无需适配（优）	流量可视软件支持NSH协议
ACL资源消耗	需要每跳用户侧或网络侧匹配	只在SC节点匹配ACL，其他节点不消耗（优）

业务链的应用

业务链在数据中心网络中的应用主要包括：

• 东西向流量：在不同安全等级的服务器间，业务链可以灵活定义流量经过的服务节点，实现安全防护。
• 南北向流量：通过业务链定义，将数据中心网络与外部网络之间的访问流量编排到服务节点上，实现地址转换和安全过滤。


配置指南

参考华为官方的业务链配置指南：
CloudEngine 6800, 5800 V200R019C10 配置指南-业务链
