07数字电路补学

---

电平特性

单片机是一种数字集成芯片
数字电路中有两种电平特性：高电平、低电平

定义单片机的输出与输入为TTL电平信号
高电平：+5V
低电平：0V

计算机串口为RS232电平信号（负逻辑）
高电平：-12V
低电平：+12V

计算机与单片机通信时需要依靠“电平转换芯片”

常用逻辑电平：TTL、CMOS、LVTTL、RS232、RS485等

TTL电平信号:

电压	电平	信号
+5V	高电平	逻辑1
0V	低电平	逻辑0

TTL电路和CMOS电路的逻辑电平关系：

种类	输入输出
VOH	逻辑电平 1 的输出电压
VOL	逻辑电平 0 的输出电压
VIH	逻辑电平 1 的输入电压
VIL	逻辑电平 0 的输入电压

用单片机管脚采集外部电压信号时，需要知道外部信号的值大于多少时才算高电平，小于多少时才算低电平。并不是说高电平必须是5V

TTL电平临界值：
①VOHmin=2.4V , VOLmax=0.4V
②VIHmin=2.0V , VILmax=0.8V

CMOS电平临界值（假设电源电压为+5V）：
①VOHmin=4.99V , VOLmax=0.01V
②VIHmin=3.5V , VILmax=1.5V

通常CMOS电平能驱动TTL电平，但TTL电平不能直接驱动CMOS电平单片机是TTL电平，而外部器件的逻辑芯片（例如74HC系列的74HC138、595、245等）都是CMOS电平

单片机引脚能否直接相连：一般来说同电压可以相连，最好查看芯片的技术手册中VOH、VOL、VIH、VIL的值是否匹配

---

进制

二进制与十六进制

数字电路中只有两种电平特性,决定了使用二进制

二进制（B）:逢二进一,借一当二
十六进制（H）：0~9、A、B、C、D、E、F（0x十六进制）

---

二进制的逻辑运算

①与运算：全部为真则真（1），有一个为假则假（0）
②或运算：只要其中一个真则真，两个都假则假
③非运算：取反
④同或运算：两者相同则真，不同则假（实际编程上用不到）
⑤异或运算：两者不同则真，相同则假（C语言中为^按位异或）

---

C51

C51与C语言差别不大
C51中可以按位对变量进行操作，只能对整型数据操作

位运算符

位运算符	含义
&	按位与
I	按位或
^	按位异或
~	按位取反
<<	左移
>>	右移

---

51单片机最小系统

51单片机需要搭配外围电路才能够工作
能够使51单片机工作的最基础电路称为51单片机最小系统

下面介绍51单片机最小系统的构成（前三个结构使单片机正常运行，下载电路用来下载程序）

---

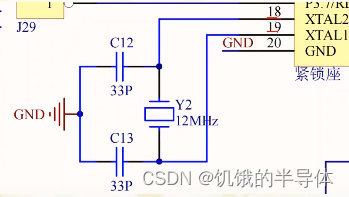

晶振电路

提供时钟，好比心脏

晶振大小取决于使用的单片机，51单片机时钟频率在0~40M可以运行，一般情况下选择12M（误差较大）或者11.0592M（串口通信使用更精确）

不能直接接入单片机引脚，因为晶振在起振的一瞬间会产生电感，为消除电感所带来的干扰，在晶振两端添加电容（旁路电容），电容无极性，一端共地

---

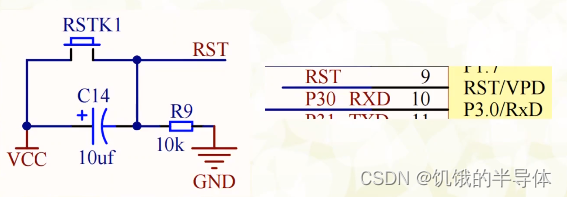

复位电路

系统出现运行不正常情况时，复位重启系统

单片机中有RST复位引脚，STC89C52是高电平复位，只要使引脚保持一段高电平就可以实现复位。

按键开关与电容电路结构

方式①：按键手动复位（按下按键Vcc接入RST持续高电平，松开按键RST接地，下拉电阻变为低电平，按钮一般会保持接通达数十毫秒，能够满足复位时间的要求。）
方式②：上电复位，电源开启自动复位（利用RC充电功能，电容“隔直通交”。电路上电后，由于上电前电容上的电荷已放完，这时电位两极等电位（V电容=0），即RST端=VCC高电平。电容充电过程中，RST=（ VCC - V电容），电容充电完成后Vcc=V电容，RST=0变为低电平）

注意：51单片机高电平复位，低电平运行

---

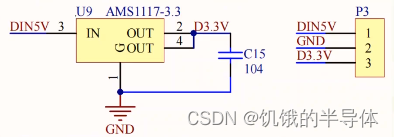

电源电路

单片机对供电电压有要求，电压过大可能烧毁芯片，电压过小系统运行不起来，选择稳定、合适的电源电路很关键

工作电压3.3~5.5V 通常用5V
AMS117-3.3 可以实现电源的转换，转为3.3V

51单片机P0口漏极开路（漏极开路（Open Drain）即高阻状态，适用于输入/输出，其可独立输入/输出低电平和高阻状态，若需要产生高电平，则需使用外部上拉电阻或使用如LCX245等电平转换芯片）所以P0口每一个口都需要接入上拉电阻

---

下载电路

USB转TTL——CH340芯片

• USB口为系统提供5V电源

• 利用USB接口D-、D+实现串口连接
  P5端子有RXD-U(URX)与TXD-U(UTX)两个独立串口，在使用串口模块（GPS、WiFi、蓝牙等）时，利用上位机提供的串口软件，通过电脑来调试串口模块。

• 下载程序时P5端子要用跳线帽短接，否则相当于CH340串口没有与单片机串口相连接
