【蓝桥杯单片机】十四届省赛“重难点”解析（附源码）

---

笔记包括：①题目难点解析、②易出错点提示、③完整代码链接
注：本文提供的所有代码都是使用第十四届竞赛包完成

⭐系列文章链接⭐
【蓝桥杯单片机】十四届省赛“重难点”解析（附源码）
【蓝桥杯单片机】十三届省赛“重难点”解析（附源码）
【蓝桥杯单片机】十二届省赛“重难点”解析（附源码）
【蓝桥杯单片机】十一届省赛“重难点”解析（附源码）

---

一、题目难点解析

1. 亮切换到暗状态：
   解释：AD转换输出的值小于阈值后，认为是触发了一次；
   阈值需要在0~255之间选择，因ad输出模拟的5v即数字的255，1v映射为数码管显示的51
   方法：经过测试，阈值为51时可以很好地辨别亮与暗
   据官方的解释，会以0为暗状态进行考评，所以阈值的设定能实现亮暗转换即可

2. 立刻切换：
   方法：亮变暗状态后（即处于暗状态），数码管显示的界面(stat_smg)需要赋新值(100)

3. 3s内不能重复触发：
   解释：由亮变为暗状态后（即处于暗状态），切换到的界面(stat_smg = 100)需要持续显示3s;
   方法：设置一个触发标志（enable_flag）与计时变量（time_3s）
   亮变暗即触发一次，enable_flag = 1，且作为条件，一旦满足就使定时器中time_3s++；
   且enable_flag == 1要作为单独的一个判断语句，因为在循环数码管时，并不是一直满足触发条件（ad小于阈值且enable_flag为0）的，所以不能一直进入到这个触发条件中去判断enable_flag的值从而判断是否到了3s，故要单独判断enable_flag的值，并做相应处理

4. 返回原状态：
   解释：3s过后，数码管从温湿度界面（stat_smg = 100）切换到之前亮时的界面状态
   方法：设置存储原先界面值的变量（save_smg主界面、save_mode子界面）;
   在变暗时赋值一次（save_smg = stat_smg; save_mode = stat_mode）
   3s过后再次赋值（stat_smg = save_smg; stat_mode = save_mode）

上述逻辑部分参考代码如下

//由亮变暗标志
bit enable_flag;	//只有0或1两种状态
unsigned int time_3s;

//定时器中操作
if(enable == 1)
{
  time_3s++;
}

//数码管中操作
ad_out = AD_OUT();	//获取AD输出值

if((ad_out<51)&& (enable_flag == 0))//enable是为了重复触发而设置的一个由亮变暗的标志
//除首次触发（enable_flag初始化为0），后需要满足暗条件且3s时间到了（enable == 0）才能重新进入if语句中（即触发）
{
  enable_flag = 1；		//由亮变暗标志，处于暗状态下

  trig++；	     		//触发次数

  smg_save = stat_smg;	//保存主界面数值
  mode_save = stat_mode;//保存子界面数值

  stat_smg == 100;		//界面转换到温湿度采集界面
}
if(enable_flag == 1)	//由亮变暗标志，处于暗状态下
{
 if(time_3s >= 3000)	//3s内 enable仍旧为1 不能进入由亮转暗的操作 即不能重复触发
    {
      enable_flag = 0;		//时间到以后，标志清零，才能重新进入由亮变暗的判断中

      time_3s = 0;			//计时清零

      stat_smg = smg_save;	//回到原主界面
      stat_mode = mode_save;  //回到原子界面
    }
}

---

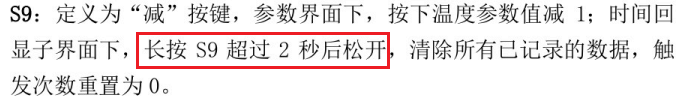

5. 长按按键2s后触发功能
   方法：按键按下标志位（S9_flag）和定时2s计时值（time_2s），在延时松手前后赋值、判断


按键S9长按操作代码如下

C2 = 0;
R1 = R2 = C1 = 1;
if(R2 == 0)
{
	SMG_Display();	//延时消抖
	if(R2 == 0)
	{	//先写短按操作
		if(stat_smg == 3)	//处于主界面中的参数界面下才能操作
		{
			if(param_temperature == 0)	//最小值固定
				param_temperature = 0;
			else
				param_temperature -= 1;
		}
		//后写长按操作
		if((stat_smg ==2)&&(stat_mode == 3))	//处于回显界面中的时钟子界面才能操作
		{
			time_2s = 0;	//计时变量
			S9_flag = 1;	//标志按键按下状态

			while(R2 == 0)	//检测松手
			{
				SMG_Display();
			}

			S9_flag = 0;	//标志按键松开状态
			if(time_2s >= 2000)	//长按超过2s后进行操作
			{
				Clear_Data();	//全部数据清除函数
			}
			time_2s = 0;	//清除计时
		}

	while(R2 == 0)	//短按的检测松手
	{
		SMG_Display();
	}
	}
}

---

二、易出错点提示

1. 温度转换需要一定的延时时间，为了等待转换完成
2. if((temp & 0xf800) == 0x0000)涉及多个运算符时，最好用括号标清楚运算顺序，以免报错
3. stat_led 也需要初始化，赋值为 0xff;

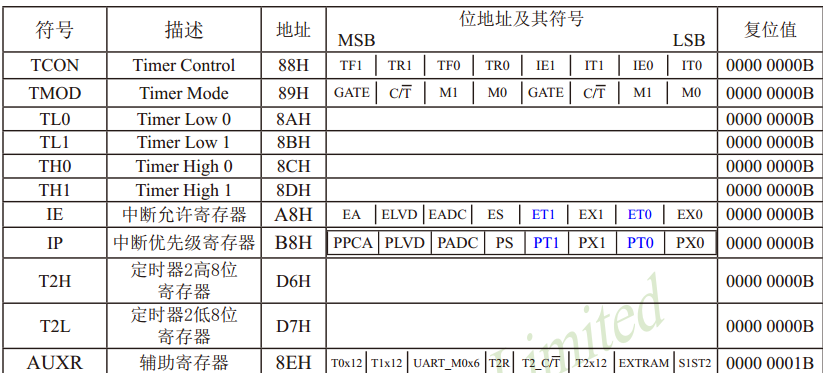

4. 软件生成的定时器初始化函数，要补充一些语句
   ①若将T0做计数器使用，则需要添加TMOD |= 0x05;
   ②定时器设置的语句要写全，包含定时器开启（TR）、中断允许（ET、EA）


---

三、完整代码链接

下面提供了14届蓝桥杯单片机省赛代码，依据小蜜蜂老师风格编写，在修改bug时参考了部分B站视频
网盘链接：14届蓝桥杯单片机省赛代码-饥饿的半导体（提取码：1414）
参考视频①：蓝桥杯单片机第十四届省赛从新建工程到完成工程-左-岚
参考视频②：第十四届蓝桥杯单片机省赛讲解-是青不是氢

---

本文是在博主练习完部分省赛题目后总结的笔记
文章为本人对试题的观点，难免有所欠缺，欢迎大家在评论区里共同讨论
