【模电】部分课后习题知识点总结（华成英版）

第1章 常用半导体器件

1.自测

已知含二极管电路图，判断Uo大小

1. 设零电位参考点，写出二极管两侧电位
2. 判断二极管处在导通？截止？
3. 导通算电压0.7V，截止负载也无电流
4. 根据有效回路，计算Uo

1.4 含二极管的电路中既有交流又有直流的计算（动态模型）

既有交流电源又有直流电源时，分别画出直流通路与交流通路
直流通路：电容断路，交流源短路，二极管等效为U=0.7V的直流电源
交流通路：电容短路，直流源短路（或接地），二极管等效为“rd动态电阻”
微变等效电路+基尔霍夫电压定律

1.6 含有稳压管（反向击穿电压）的电路计算

判断稳压管的工作状态：
1.假设稳压管工作在稳压状态
2.带入Uz计算出此时的 Iz并于Izmin进行比较
3.判断假设是否成立

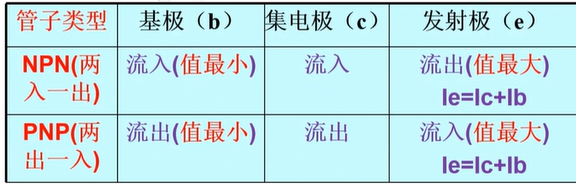

1.8 已知三极管两极电流，画出另一极（最大电流一定是 Ie）

1.9 当工作在放大状态，根据三极管各极电位画出管子类型（中间电位一定是 Vb）

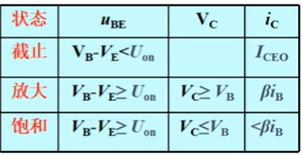

1.10 NPN管三种工作状态

1.11 PNP管三种工作状态

1.12 判断三极管能否工作在放大状态

Vbb与基极b间有电阻，则导通瞬间Vb=Vbb，导通后Vb=Uon
Vbb与基极b间没有电阻，Ube一直长时间工作在超过开启电压的电压之下，晶体管会烧坏，不能放大。

---

第2章 基本放大电路

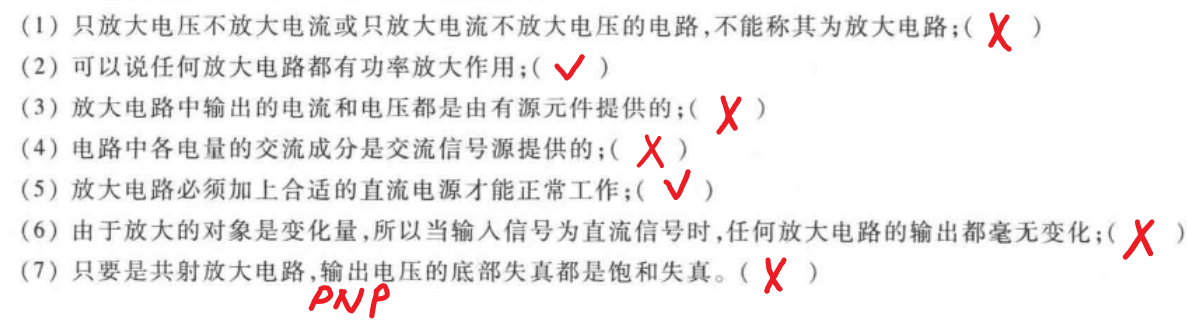

2.自测

2.1 判断放大电路是否正确

放大条件：
静态时：晶体管要工作在放大区

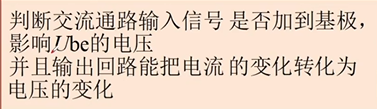

动态时：输入输出要正常（耦合）

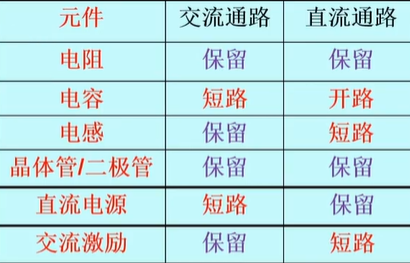

2.2 画直流通路与交流通路

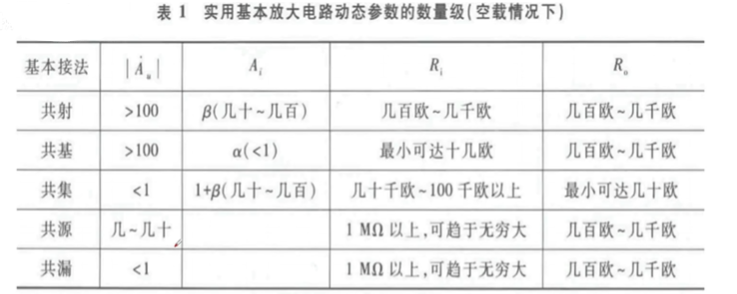

2.3 静态分析&动态分析（共射放大电路）

1. 画出直流通路、交流通路、h参数等效模型
2. 静态分析：IBQ、ICQ、UCEQ
3. 动态分析：rbe、Au、Ri、Ro

2.4 图解法求静态工作点与最大不失真输出电压Uom（有效值）

求Q点（输出回路）
输入回路中计算出IBQ
输出回路中写出UCE关于IC的表达式
当IC=0时，得特性曲线横坐标UCEmax（即Vcc）
当UCE=0时，得特性曲线纵坐标ICmax
特性曲线与计算出得IBQ交点为Q点
求Uom有效值（输出回路）
输出回路图中，Q点横坐标左右两侧距离比较
左侧：UCEQ - UCES
右侧：UCEmax - UCEQ
选值小的，将此峰值除以根号2化为有效值

---

第3章 集成运算放大电路

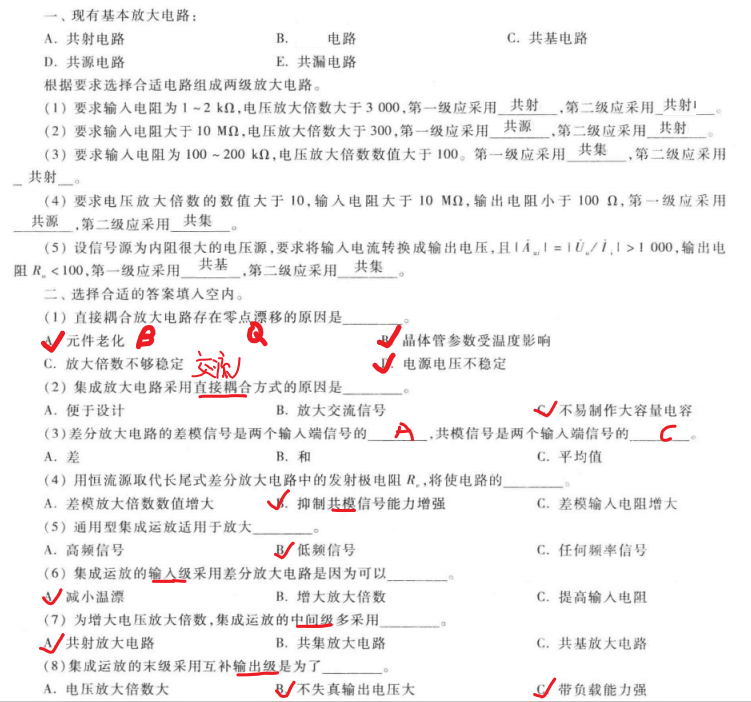

3.自测

---

第4章 放大电路的频率响应

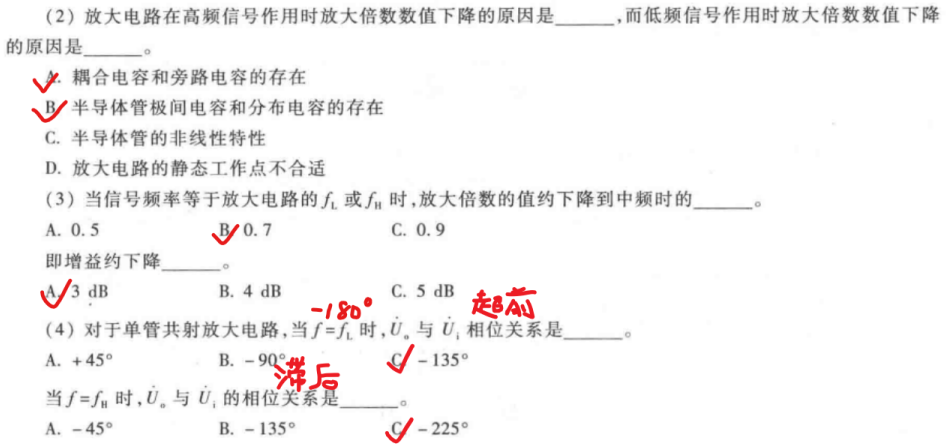

4.自测

---

第5章 放大电路中的反馈

5.自测

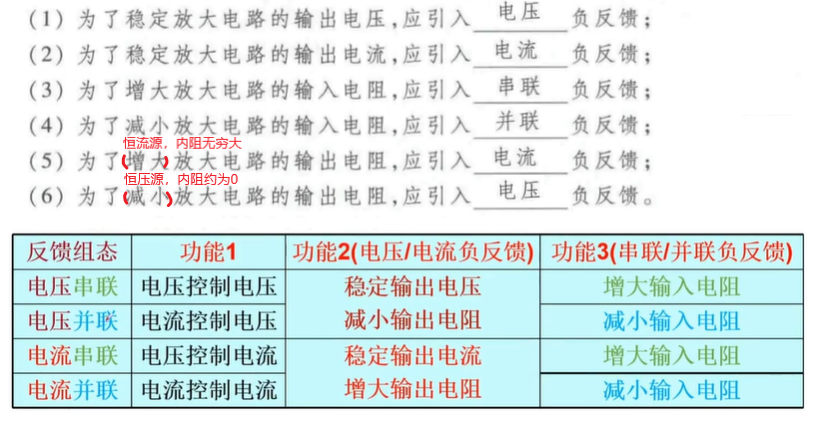

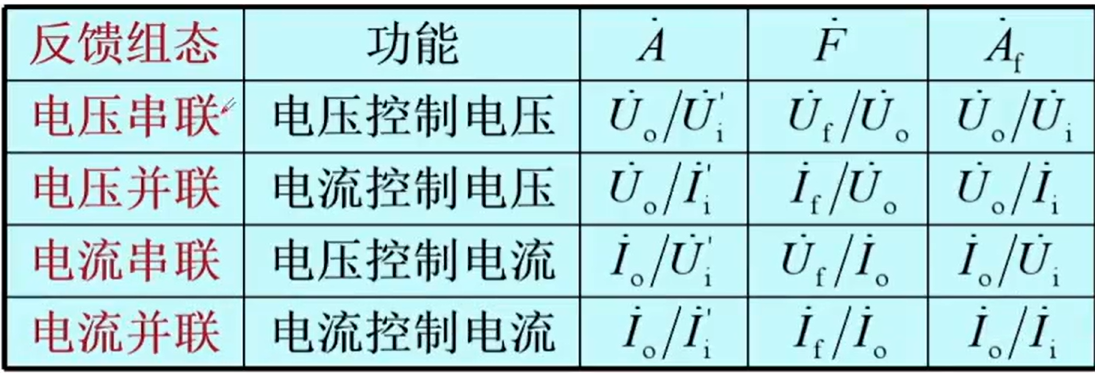

• 反馈组态的功能



5.1.2基础知识

• 对于放大电路，所谓开环是指无反馈通路，闭环是指存在反馈通路
• 引入负反馈：净输入量减小、输出量减小
• 直流负反馈是指在直流通路中的负反馈；交流负反馈是指在交流通路中的负反馈
• 引入直流负反馈：稳定Q点（抑制温漂）
  引入交流负反馈：稳定交流参数（稳定Au、改变Ri、Ro、展宽频带）


---

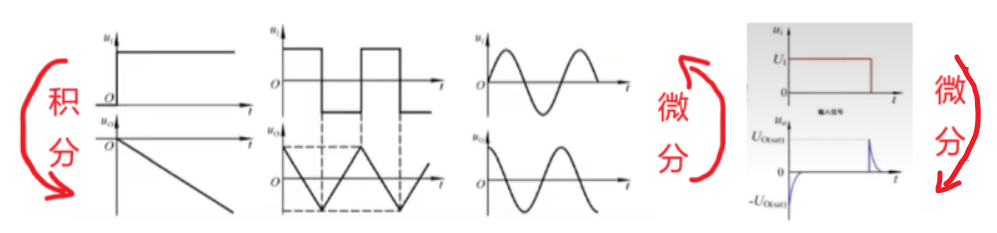

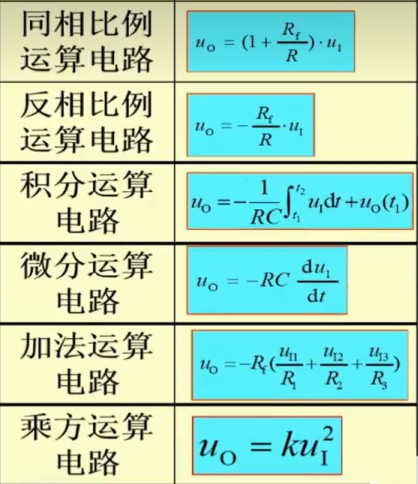

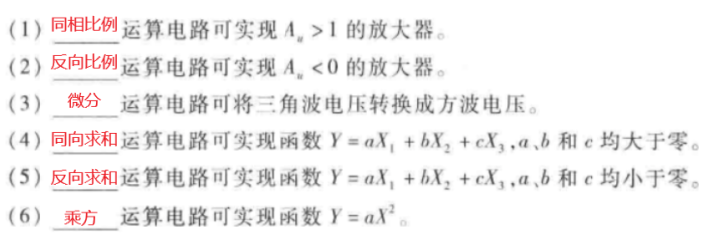

第6章 信号的运算和处理

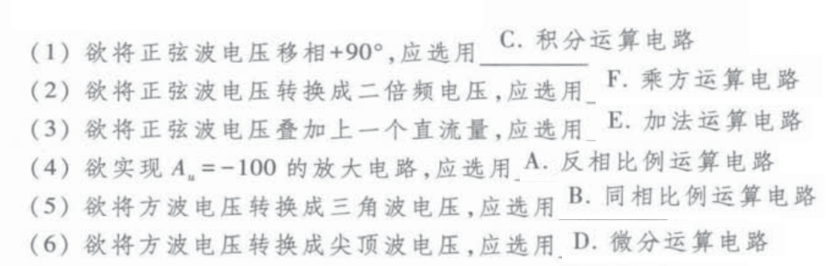

6.自测

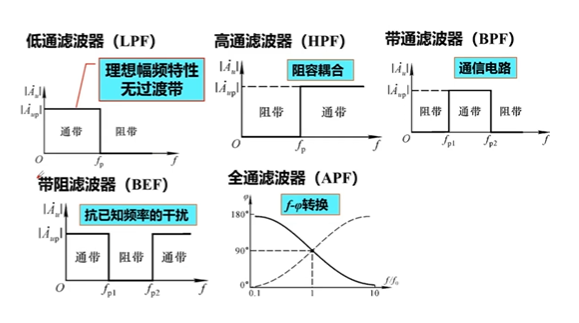

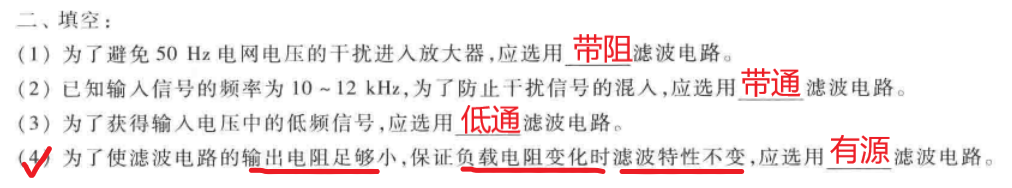

• 各种滤波器的特征
  • 无源滤波器（共5种）

  • 有源滤波器（无源滤波器+集成运放）

---

第7章 波形的发生和信号的转换

7.自测

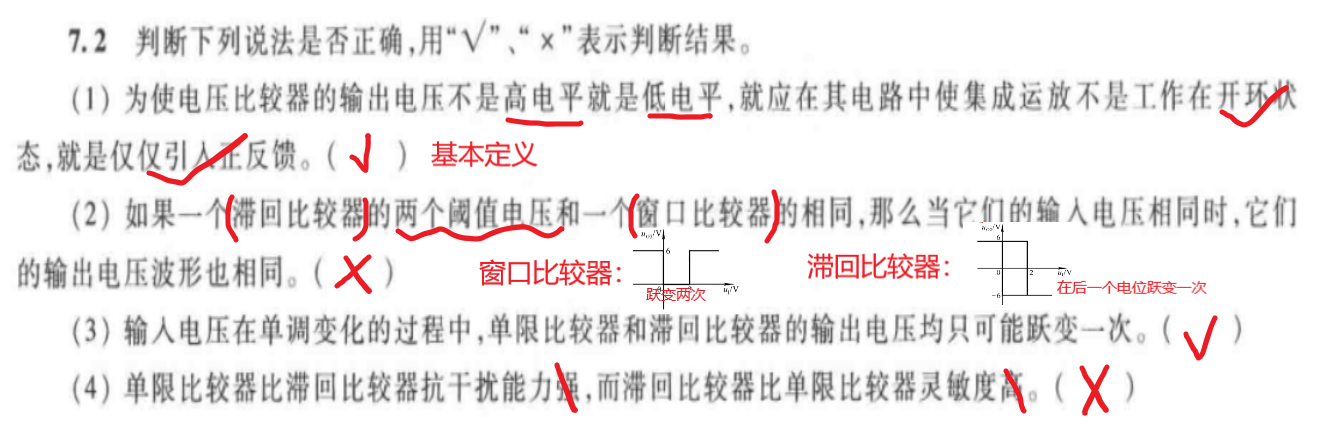

7.2 基础知识判断题

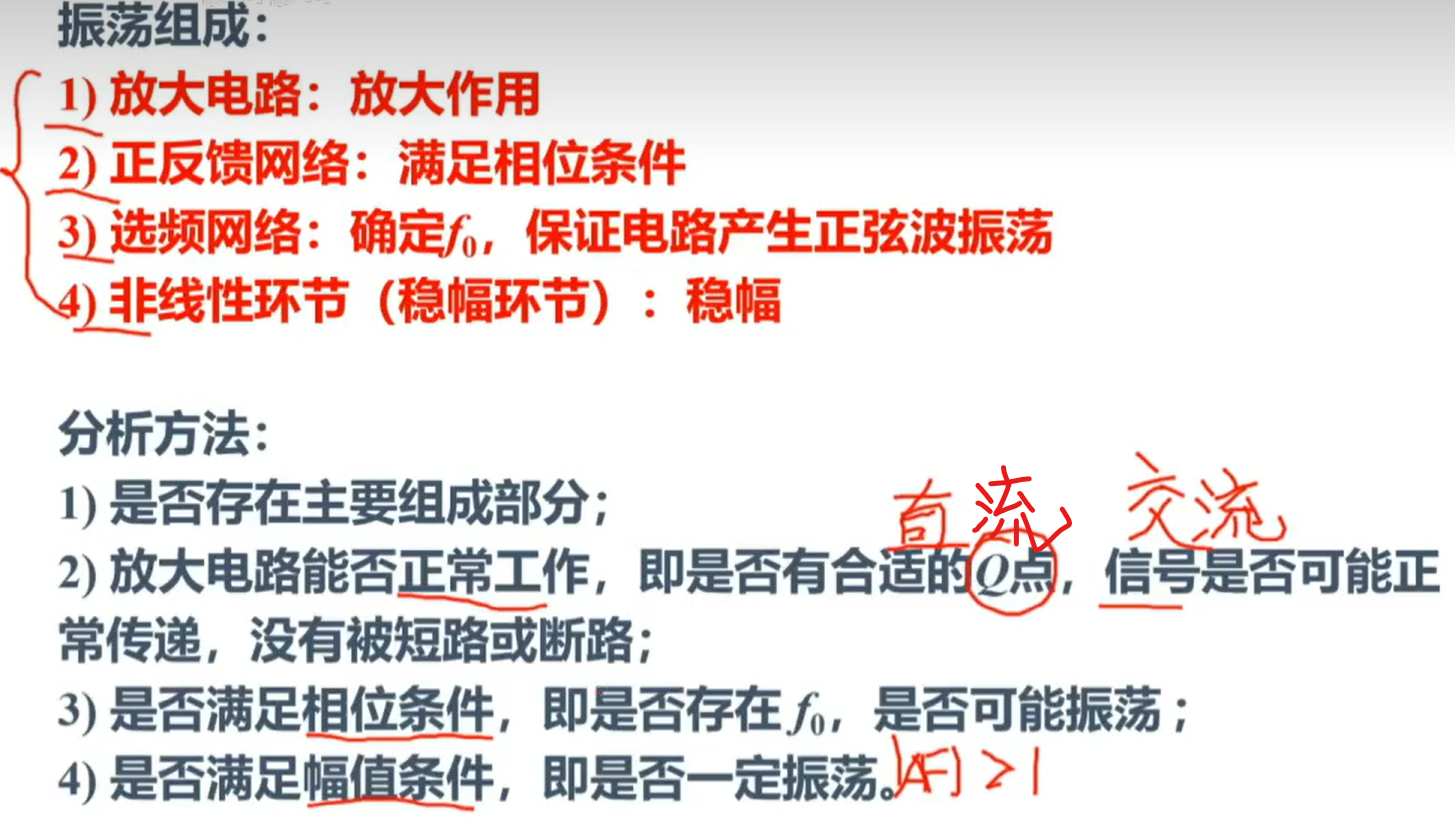

7.6 求解反馈电阻及振荡频率

7.9 标出变压器同名端，使产生正弦波振荡

7.13 分析电压比较器的电压传输特性

第7章解题步骤请移步
https://blog.csdn.net/Taylor_Kurt/article/details/128130028?spm=1001.2014.3001.5501

---

第8章 功率放大电路

8.自测

• 功率放大路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下，负载上可能获得的交流功率
• 功放电路中直流电源提供的功率Pv是平均功率
• 功放电路中应注意晶体管的参数：


8.1 功放与其他放大电路的比较

• 功放与电压、电流放大电路的共同点
  都使“输出功率”＞信号源提供的“输入功率”
• （注：U、I只要有一个能放大即可实现P放大；共集放大中只能实现 I 放大，共基放大中只能实现U放大）

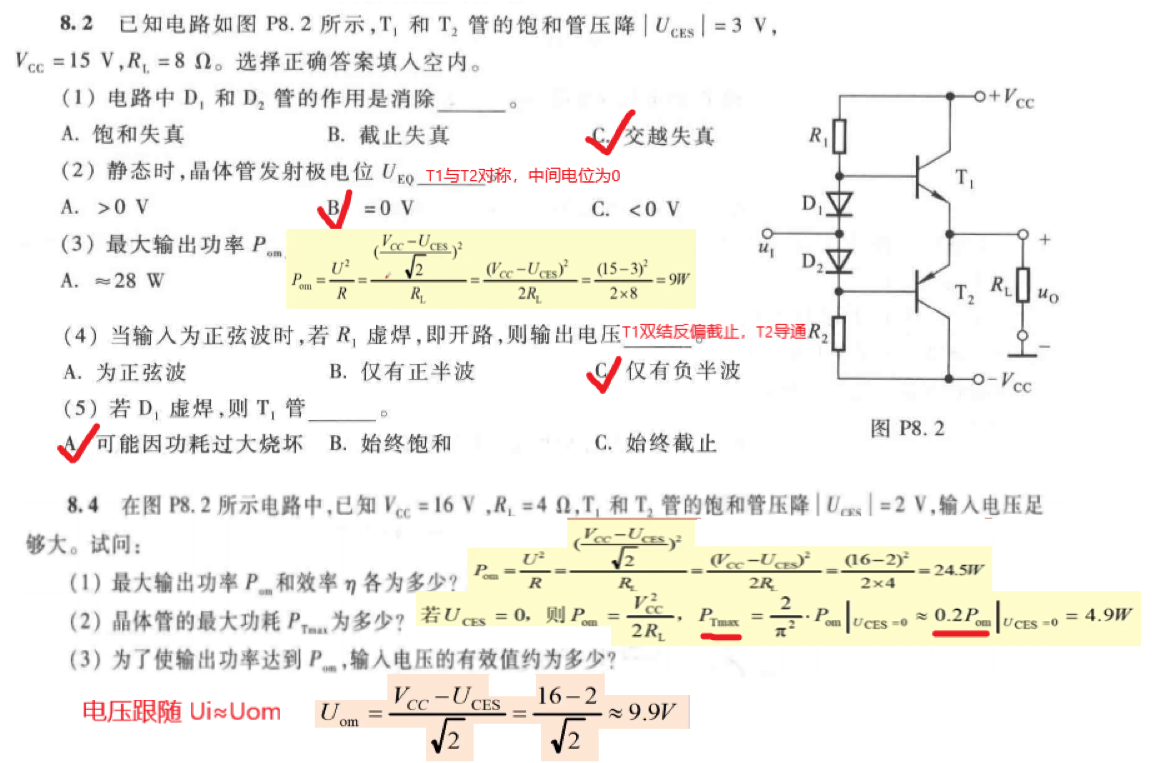

8.2 OCL功率放大电路

---

第9章 直流电源

9.自测

• 直流电源是一种能量转换电路，它将交流能量转换为直流能量
• 整流的目的是：将交流变为直流
• 直流稳压电源中滤波电路的目的是：将交、直流混合量中的交流成分滤掉
• 滤波电路（滤波后得到直流信号，是低频信号）应选用：低通滤波电路
