数字图像处理_实验3_图像的基本运算

实验目的

理解图像线性点运算、图像缩放和旋转原理，掌握对图像进行线性 点运算、图像缩放和旋转的实现方法。

---

实验内容

（1）对图像进行线性点运算。

（2）对图像比例放大1.5倍，比例缩小0.7倍，非比例放大到600×700像素，非比例缩小到300×400像素。

（3）对图像旋转30度、60度、90度、135度和180度。

---

实验步骤

图像进行线性点运算实验步骤

（1）新建图像进行线性点运算程序文件

（2）编写图像进行线性点运算程序如下：

% 实验人姓名
experimenter = 'TengMMVP';

% 读取图像
lena = imread('lenagray.jpg');

% 线性点运算参数
a_values = [1.5, 0.3, -1];
b_values = [50, 50, 255];

% 线性点运算及原始图像
figure('Name', '线性点运算', 'NumberTitle', 'off');
subplot(2,2,1), imshow(lena), title(['实验人：' experimenter]), xlabel('原图');
for i = 1:length(a_values)
    subplot(2,2,i+1);
    a = a_values(i); b = b_values(i);
    transformed = a * double(lena) + b;
    transformed(transformed > 255) = 255; % 防止溢出255
    transformed(transformed < 0) = 0; % 防止低于0
    imshow(uint8(transformed)), title(['实验人：' experimenter]), xlabel(['a=' num2str(a) ', b=' num2str(b)]);
end

（3）运行程序

图像缩放实验步骤

（1）新建图像缩放程序文件

（2）编写图像缩放程序如下：

% 实验人姓名
experimenter = 'TengMMVP';

% 读取图像
lena = imread('lenagray.jpg');

% 图像放大缩小及原始图像
figure('Name', '放大缩小', 'NumberTitle', 'off');
subplot(2,3,1), imshow(lena), title(['实验人：' experimenter]), xlabel('原图');
subplot(2,3,2), imshow(imresize(lena, 1.5)), title(['实验人：' experimenter]), xlabel('放大1.5倍');
subplot(2,3,3), imshow(imresize(lena, 0.7)), title(['实验人：' experimenter]), xlabel('缩小0.7倍');
subplot(2,3,4), imshow(imresize(lena, [600 700])), title(['实验人：' experimenter]), xlabel('非比例放大到600×700');
subplot(2,3,5), imshow(imresize(lena, [300 400])), title(['实验人：' experimenter]), xlabel('非比例缩小到300×400');

% 保留一个额外的子图位置，以便所有布局一致
subplot(2,3,6), axis off;

（3）运行程序

图像旋转实验步骤

（1）新建图像旋转程序文件

（2）编写图像旋转程序如下：

% 读取图像
cameraman = imread('cameraman.tif');

% 旋转图像
angles = [30, 60, 90, 135, 180];
rotated_images = cell(1, numel(angles));
for i = 1:numel(angles)
    rotated_images{i} = imrotate(cameraman, angles(i));
end

% 显示所有旋转过的图像
figure('Name','cameraman处理','NumberTitle','off');
subplot(2,3,1), imshow(cameraman), title('实验人：TengMMVP'), xlabel('原图');
for i = 1:numel(angles)
    subplot(2,3,i+1), imshow(rotated_images{i}), title('实验人：TengMMVP'), xlabel(['旋转 ' num2str(angles(i)) '度']);
end

（3）运行程序

---

实验数据记录

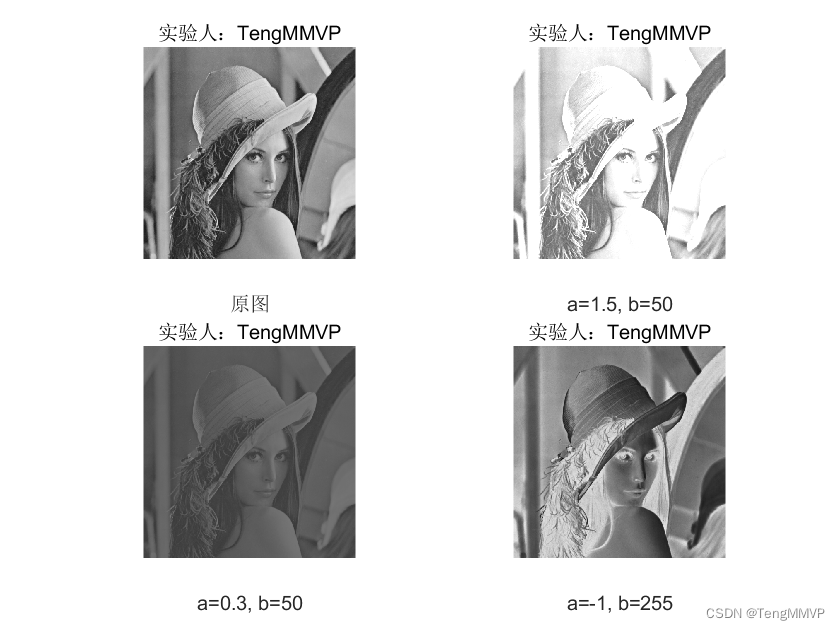

线性点运算

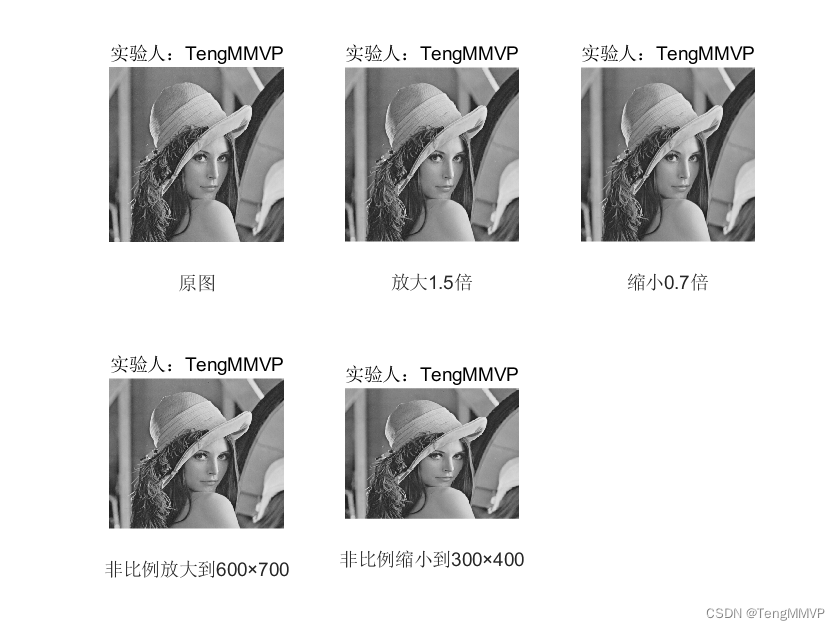

缩放

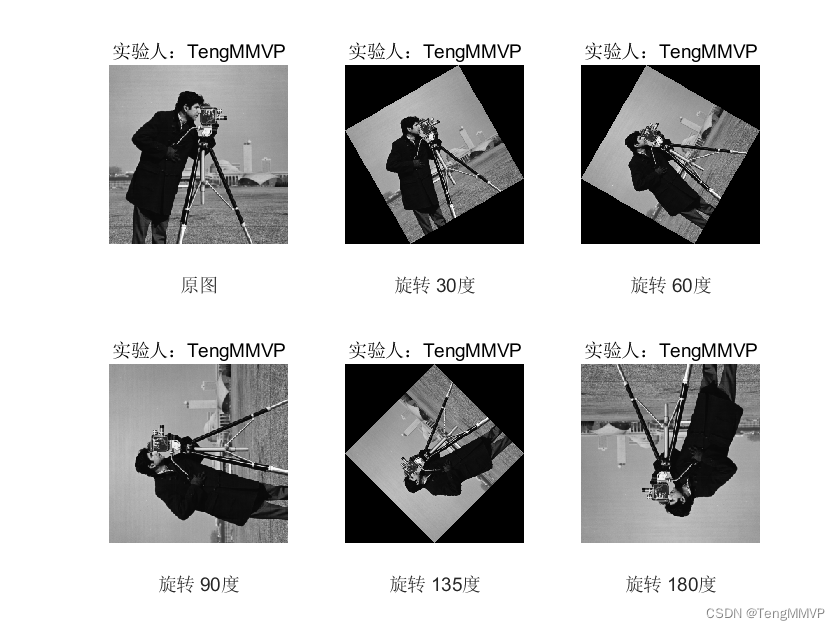

 旋转

---

实验总结

1.从实验结果可知，当a大于1时，图像的对比度增加。暗处的细节更加清晰，而亮处的细节可能会被压缩。这使得图像中的细节更加突出，但也可能导致亮部细节的丢失。

2.从实验结果可知，当a小于1且大于0时，图像的对比度减小。亮处的细节更加清晰，而暗处的细节可能会被压缩。这使得图像中的亮部细节更加突出，但暗部细节可能会变得不太清晰。

3.当a等于-1时，图像会发生反转。亮的区域变暗，暗的区域变亮。这种情况下，图像会变得更暗且颜色会发生反转。

4.在图像放缩实验中，可观察到图像放缩了。

5.在图像旋转实验中，可观察到图像旋转了。
