下载plc程序;

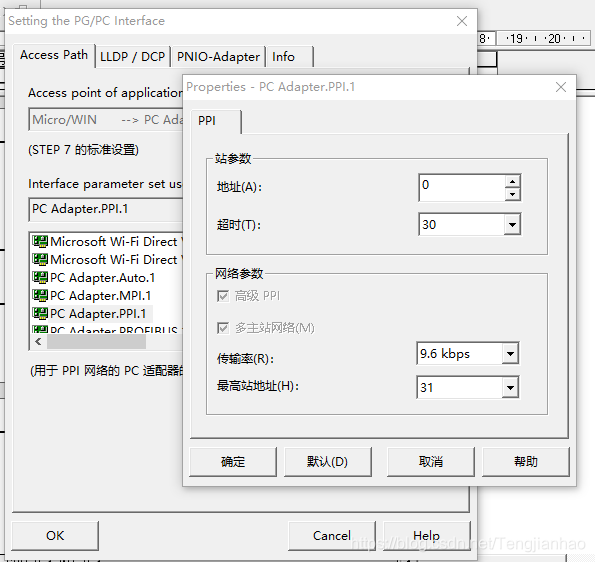

a.插上线时,设置PG/PC接口会出现下载线的名字,可以单击进行修改参数,设置和PLC一样的参数(这里的地址对应接口0,1)就可以通信了;

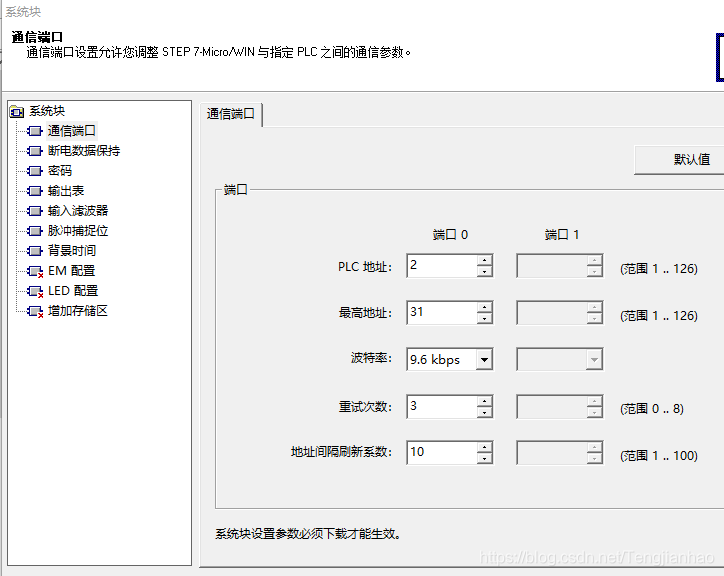

b.记住PLC上的两个接口0,1接口,不要改plc软件中的系统块参数。
-
下载触摸屏程序;

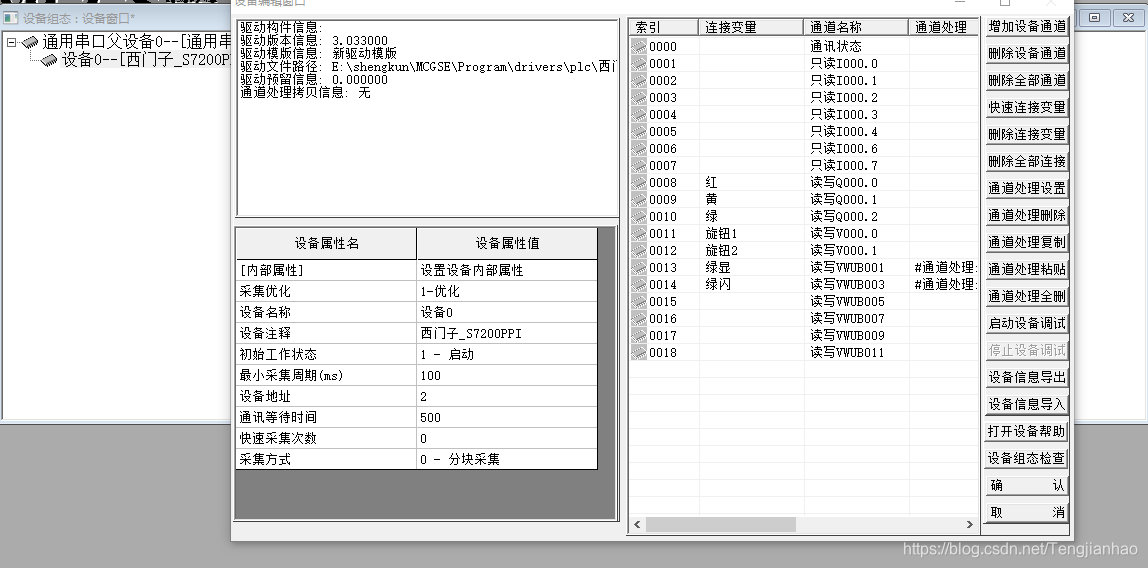

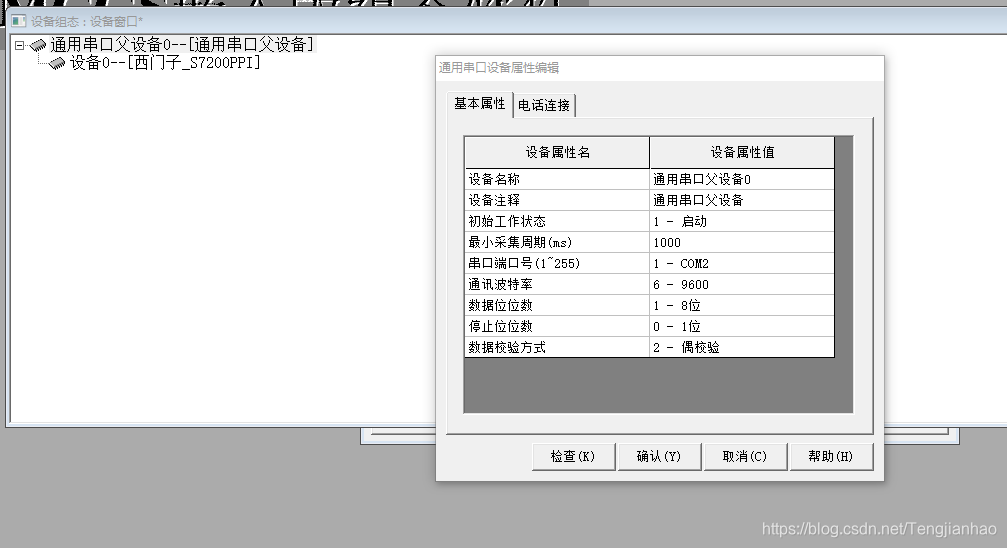

a.需要注意的是在MCGS中,设置通用串口父设备中选择COM2,COM2是485通信,然后设置设备0(PLC S7-200)中的设备地址,这里的地址对应与PLC中系统块的地址,不是实际的接口号0,1;
b设置触摸屏通信地址:断电重启触摸屏。开机后按住启动属性,进入系统设置。
点击进入系统维护。
点击设置IP地址
开始设置IP(192.168.1.190)
重启就完成了 -
触摸屏与plc通信。
在下载触摸屏程序之前,要设置电脑的ipv4的地址和触摸屏地址在一个网关内,触摸屏的是192.168.190,所以电脑的192.168.1.11这样就可以下载了
PLC与触摸屏通信
