点击此处获取源代码（一码通关）cpu24.circ

本代码为原创首发，创作不易，谢谢支持！

下载链接https://afdian.com/a/fries

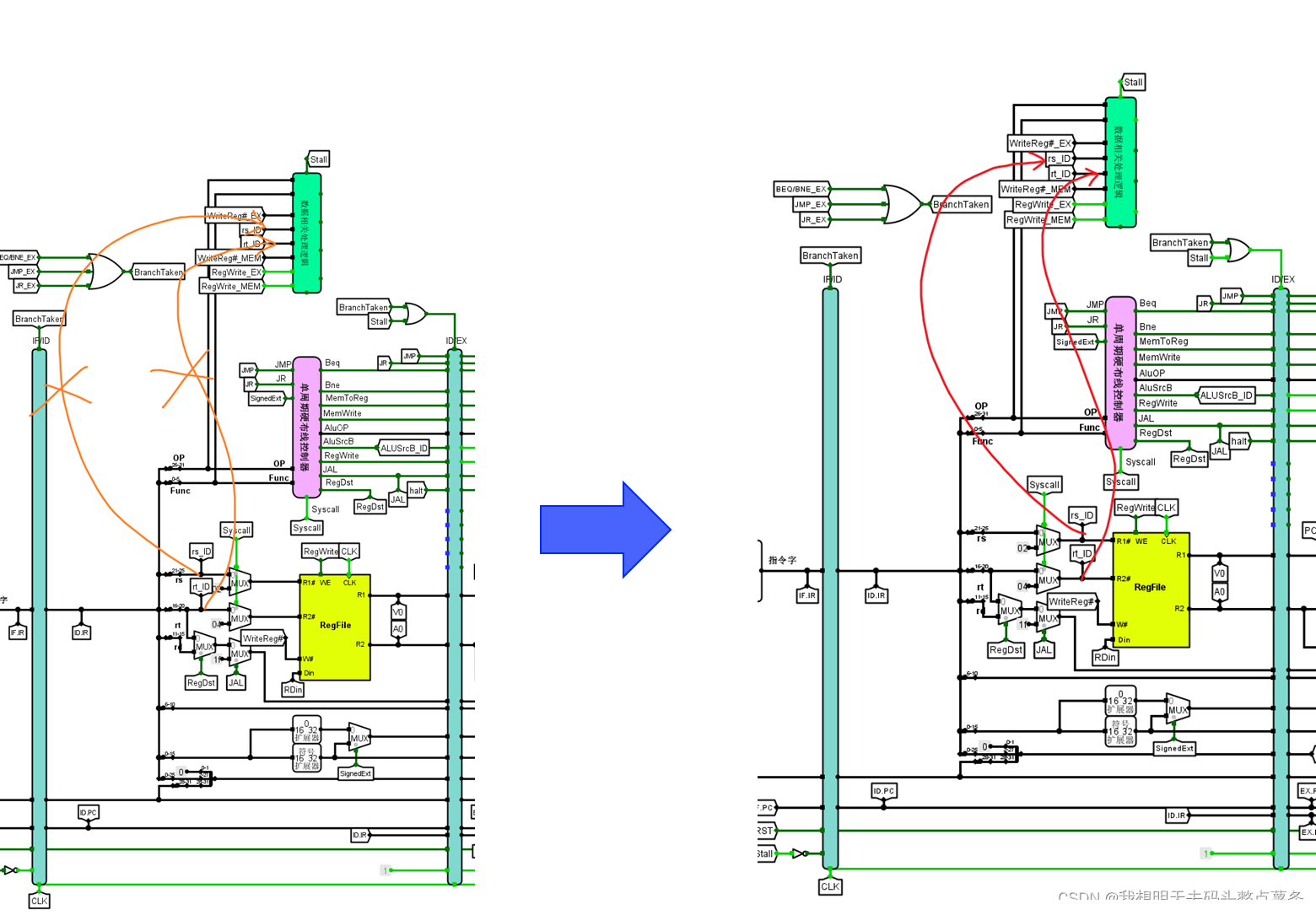

实验成品电路图

实验目的

了解数据重定向的实现机制，了解Load-USE的处理方法。

实验内容

修改气泡流水线，将数据相关处理方式改成数据重定向，除分支指令在ID段执行外所有指令都在EX段执行。

构建重定向通路
构建重定向逻辑---生成多路选择器选择控制信号
构建Load-Use检测器，注意ID段分支Load-USE情况比EX段执行分支多了一种情况，ID段可以与EX段，MEM段分别发生LOAD-USE冲突，都不能通过重定向技术解决，前者需要插入两次气泡，后者一次。
在ID段增加Load-Use插入气泡逻辑
测试联调

电路框架

cpu24.circ 理想流水线子电路

注意：可以整体平移引脚框到电路任何位置，但由于电路封装与引脚位置和顺序有关系，所以框内引脚一律不许增删改，哪怕是移动位置调整顺序，改变引脚朝向，也不要在电路中增加额外的引脚，否则测试系统无法测试。

电路引脚

信号	位宽	功能描述
IF.PC	32	IF阶段PC值
ID.PC	32	ID阶段PC值
EX.PC	32	EX阶段PC值
MEM.PC	32	MEM阶段PC值
WB.PC	32	WB阶段PC值
RegWrite	1	寄存器堆写使能控制信号，直接连寄存器堆WE端口
RDin	32	寄存器堆写入端口的数据，直接连寄存器堆Din端口
MemWrite	1	存储器写使能控制信号，接MEM段的RAM上的Str端口
MDin	32	存储器写入端口的数据，接MEM段的RAM上的Din端口
LedData	32	LED显示输出值，连数码管输入数据LedData标签

待测电路默认封装如下，提交测试前请检查是否一致，如不一致，检查引脚是否修改过，另外可以通过恢复默认封装功能尝试修复。

####电路测试#### 完成设计后加载 benchmark.hex 程序，测试功能，周期数应该为2103。确认实验完成正确后，可利用文本编辑工具打开 cpu24.circ，将所有文字信息复制粘贴到 educoder 平台的 cpu24.circ 文件中，再点击评测按钮即可进行本关测试。平台会对你设计的电路进行自动测试，为方便测试，请勿修改子电路封装。

####测试输出结果说明####

#	信号	功能描述
1	CLKs	时钟计数，表明当前节拍，注意计数为十六进制
2	IFPC	当前节拍IF段PC的期望值
3	IDPC	当前节拍ID段PC的期望值
4	EXPC	当前节拍EX段PC的期望值
5	MEMPC	当前节拍Mem段PC的期望值
6	WBPC	当前节拍WB段PC的期望值
7	PCerr	5位指错字：从左到右分别表示IF、ID、EX、MEM、WB段PC出错的情况，1表示错误，0表示正确
8	Werr	4位指错字:从左到右分别表示RegW、RDin、MemW、MDin出错的情况，1表示错误，0表示正确
9	LED	LED显示输出期望值
10	RegW	寄存器写使能控制信号的期望值
11	RDin	寄存器文件写入端口的数据的期望值
12	MemW	存储器写使能控制信号的期望值
13	MDin	存储器写入端口的数据的期望值

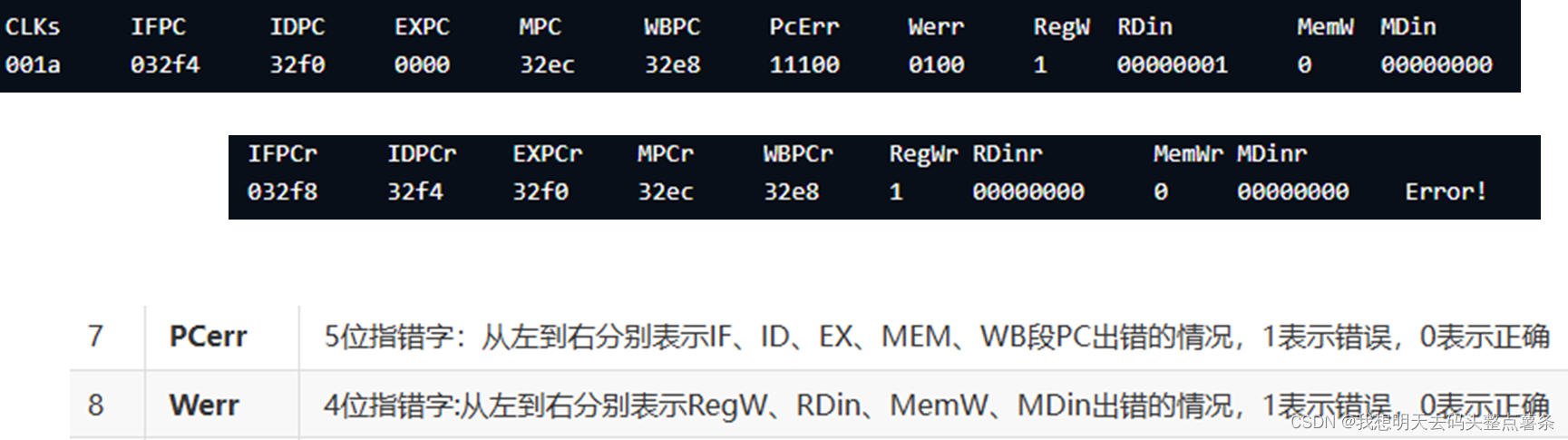

由于24条指令的测试程序benchmark节拍周期数过多，所以会输出大量信息，educoder平台不支持，所以本测试中使用了精简模式，左侧测试用例部分这里仅仅输出表头，如下图所示

右侧实际输出部分仅仅输出表头和错误节拍对应的各监测引脚的标准值，如下图所示

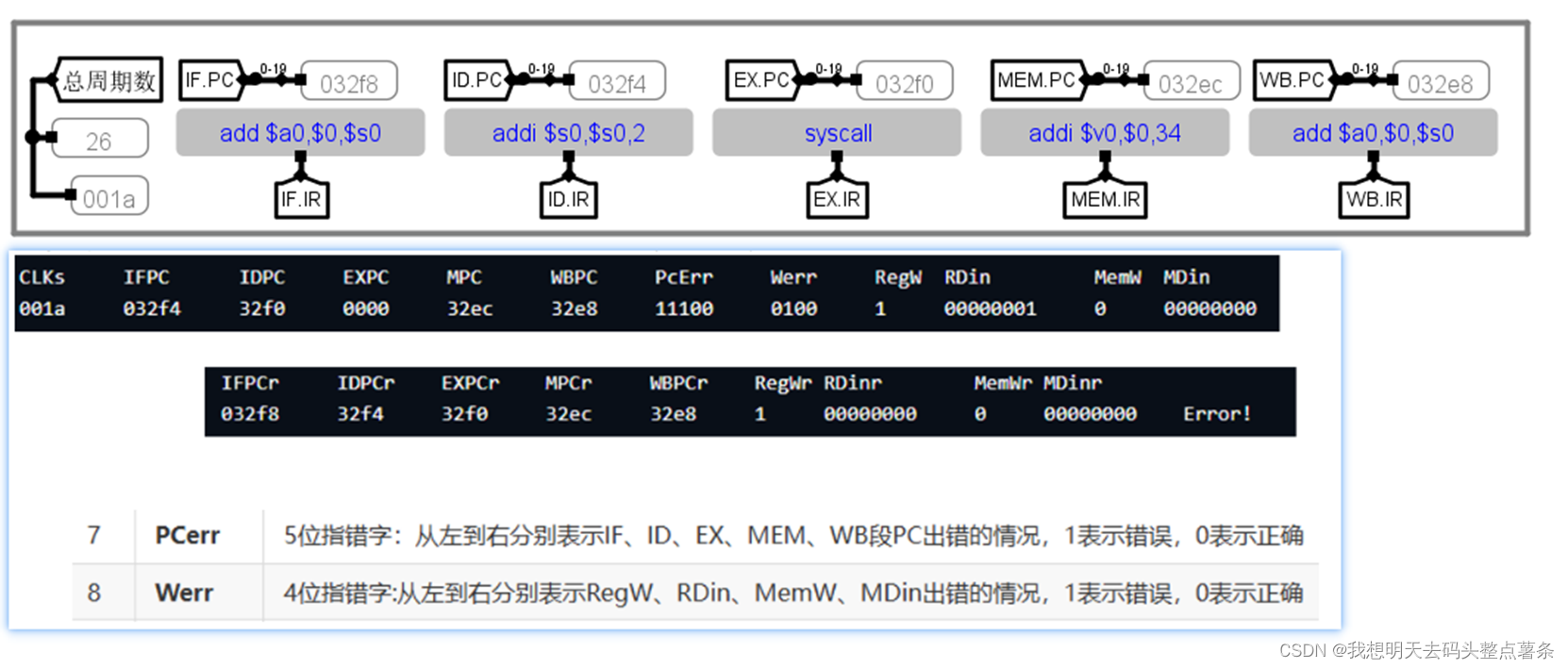

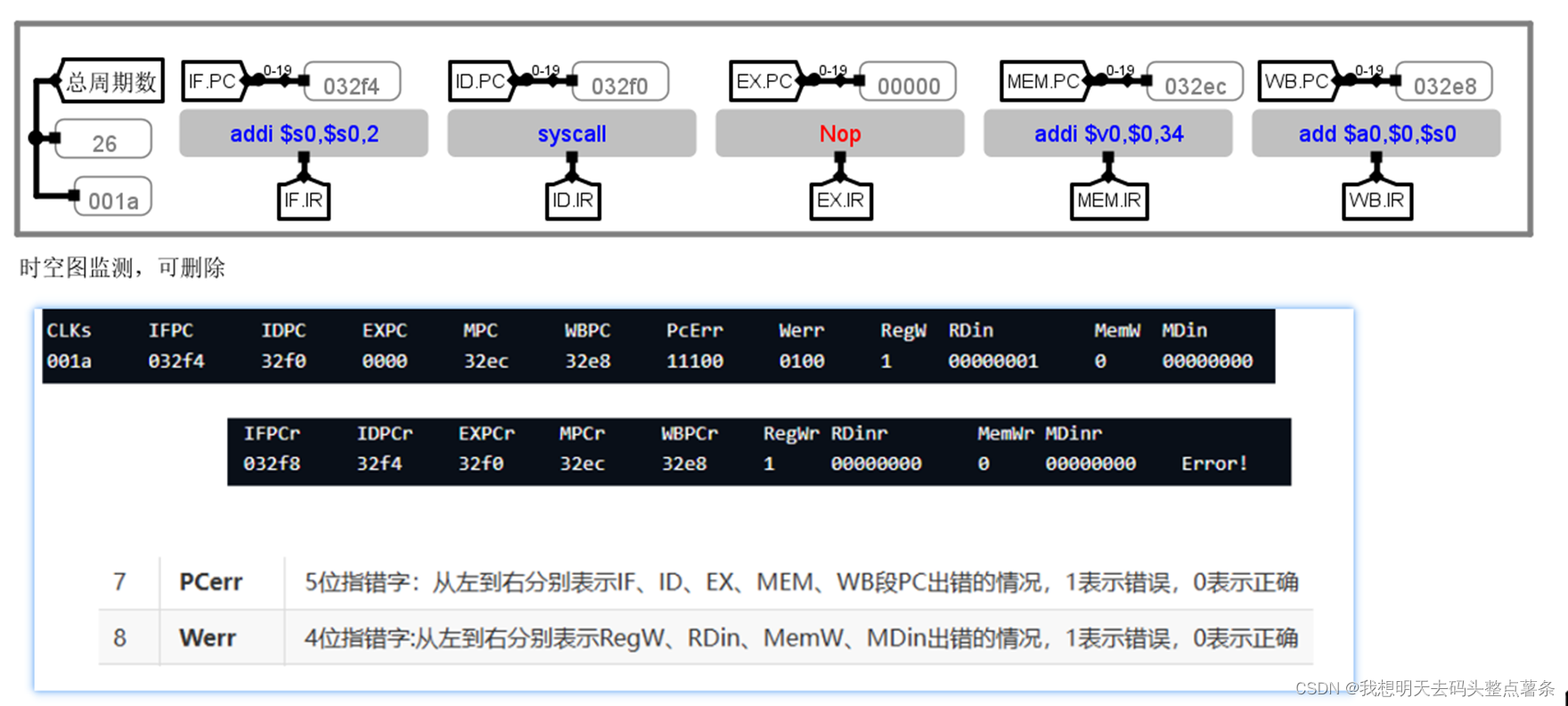

如果未能通过测试，系统会输出待测CPU出错的节拍编号，以及当前节拍下各监测引脚的期望值以及出错情况，请根据出错字找出错误，将cpu运行到对应节拍下（注意CLK值为十六进制）进行比对，并根据指令的功能进行调试。

调试技巧与常见故障

第0拍就出错了，我机器上运行好好的啊，最有可能就是你封装不对，查看下电路封装，恢复为默认封装即可！

出现以上故障，是因为本地 cs3410.jar 和测试平台中的 cs3410.jar 路径不一样导致的。一般建议本地的 jar 文件和 cpu.circ 文件在同一目录下，如果出现这个问题，可以将本地 cs3410.jar 先移动到 cpu.circ 同目录下后，打开 cpu.circ，logisim 会提示找不到 cs3410.jar，重新指向同目录 cs3410.jar，存盘退出，再重新上传电路文本内容，即可解决这个问题。

也可以直接修改平台代码，搜索 cs3410，如下所示：

<lib desc="jar#6.CPU设计实验/cs3410.jar#edu.cornell.cs3410.Components" name="7">

将上面的绝对路径删除，改成如下形式即可：

<lib desc="jar#cs3410.jar#edu.cornell.cs3410.Components" name="7">

开始你的闯关任务吧，升级打怪中....

建议

1、在完成实验时先复习对应的章节

如：

气泡流水线P269

重定向流水线EX分支P272

重定向流水线ID分支P273（这部分的内容以课程为主）

2、在完成时如果有一定难度或者问题，学习mooc课程

计算机硬件系统设计_华中科技大学_中国大学MOOC(慕课)

这里有一处问题：

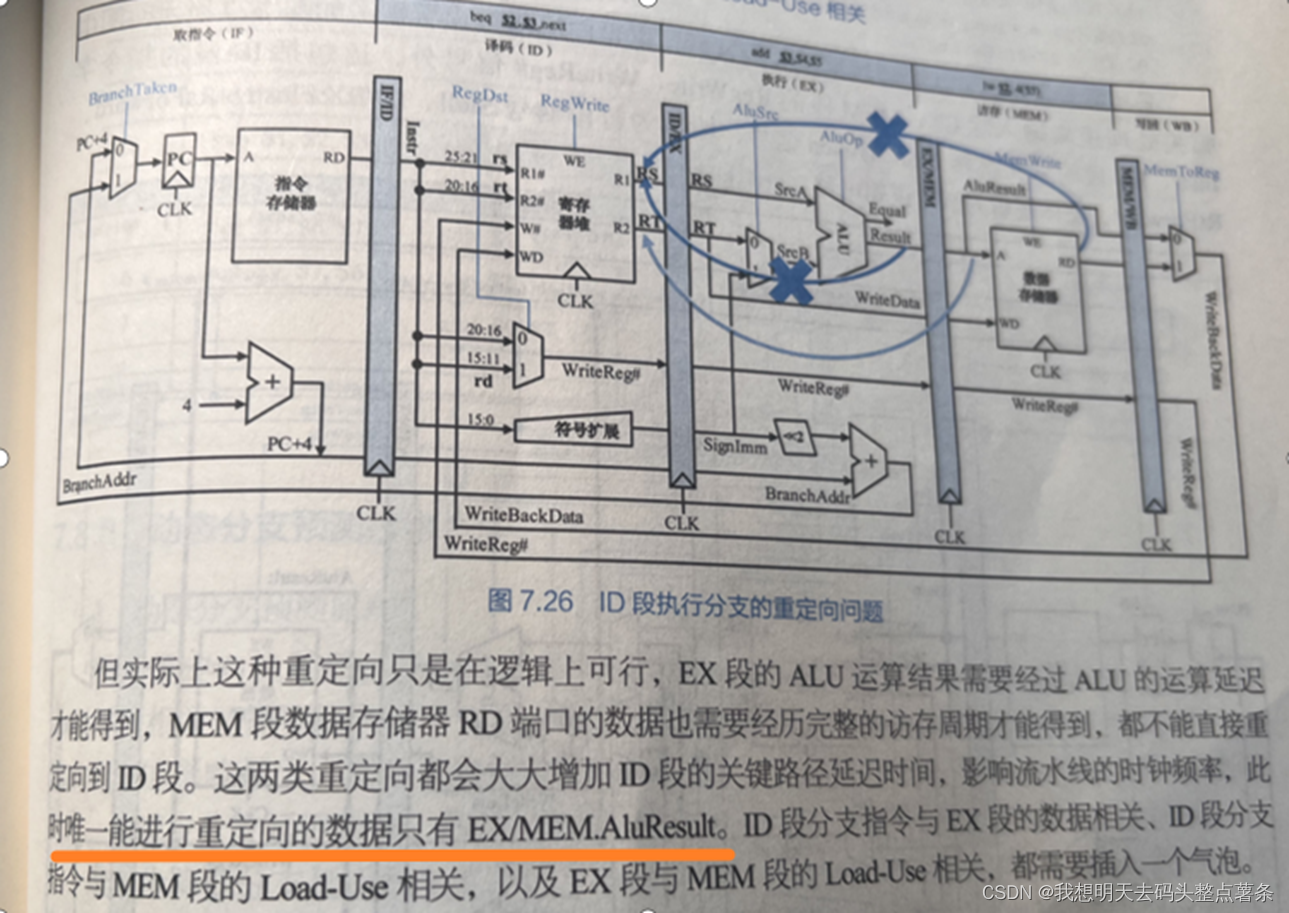

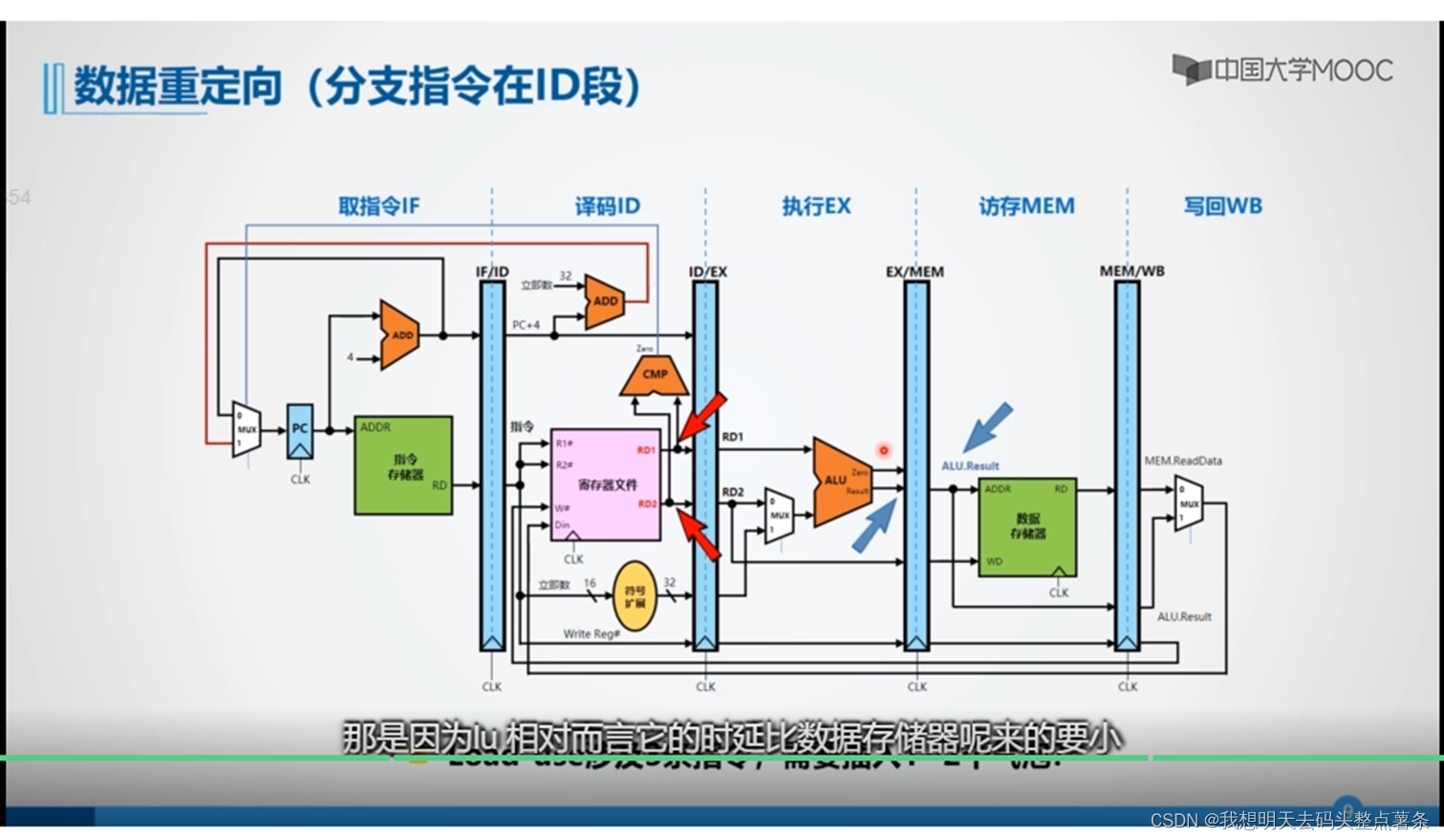

书本上和mooc的课程不完全一致，在完成ID分支的重定向流水线（第五关）时，以mooc课程为主，即可以从EX段就将ALUResult重定向到ID段（mooc给出的理由是：由于ALU的时延比数据存储器低，故不会太影响整体的时钟频率），书本上说唯一能进行重定向的数据只有EX/MEM.AluResult不正确（仅根据实验数据得出，书上的话有一定道理）

在该实验中，正确的思想应为：

能进行重定向的数据有EX.AluResult和MEM.AluResult
