PCA9555详细学习

2022.01.27

控制寄存器和命令寄存器，及英文理解

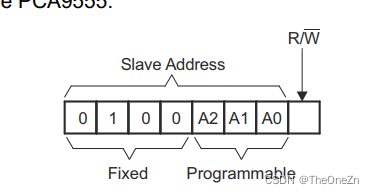

一般8位作为地址，其中前四位时固定的，中间三位为地址配置，最后一位是读写位，即读是1，写是0

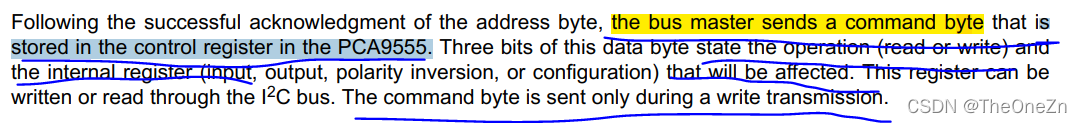

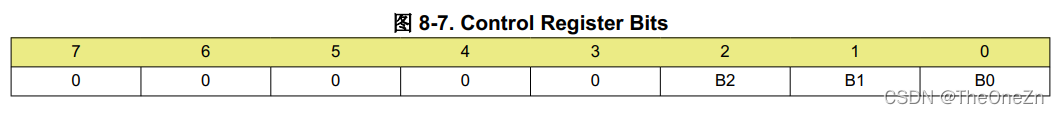

当地址位，正确应答之后，主机会发送一个控制字节，控制字节将会存在PCA9555的控制寄存器中，其中三个字节，将会定义操作以及内部的寄存器，控制寄存器能被读以及写，控制字节只有写的时候才发送

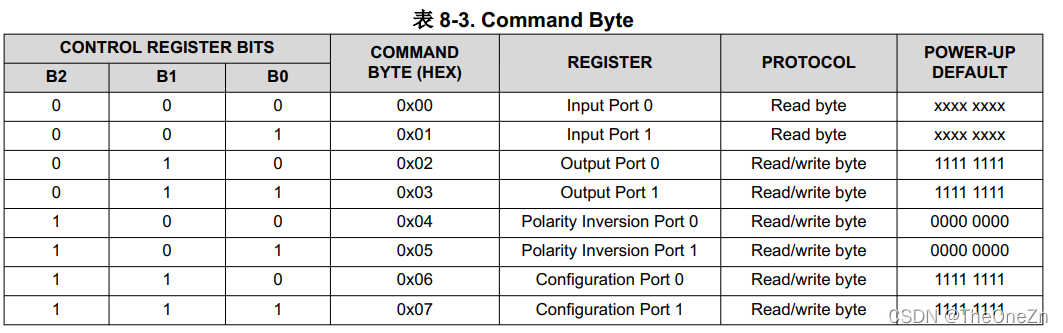

command其实就相当于相应的控制寄存器地址，比如00就是访问input port0的寄存器

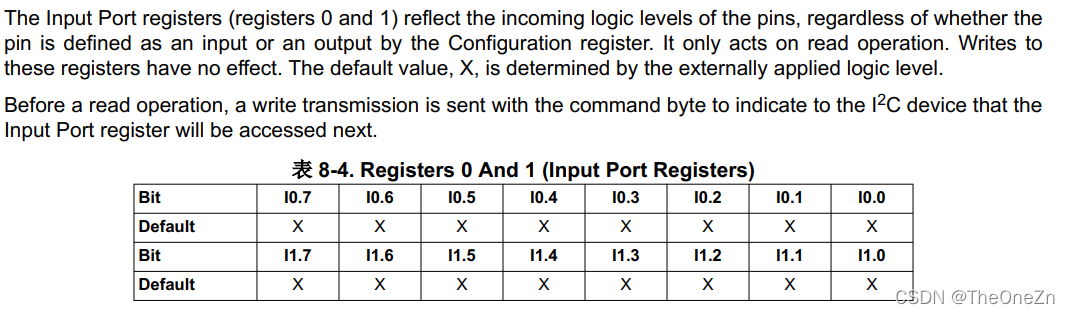

0和1寄存器地址，仅仅反应了输入到pin的逻辑电平，不管其余寄存器配置如何，只要写0或者1，就代编要读取这些端口的输入的值

仅仅是读寄存器，写的化是没有效果的

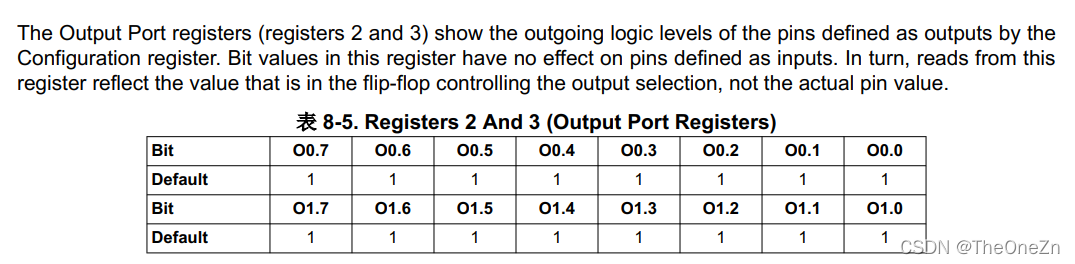

输出端口寄存器，当配置为输出的时候，需要输出的逻辑电平，当配置为输入的时候，是当前已经锁存的逻辑状态，而不是当前输入的逻辑值

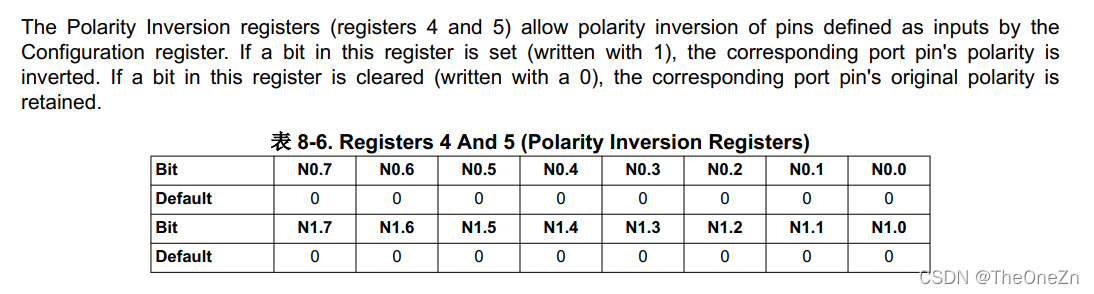

极性相反寄存器，输入端口的寄存器是否取反的配置

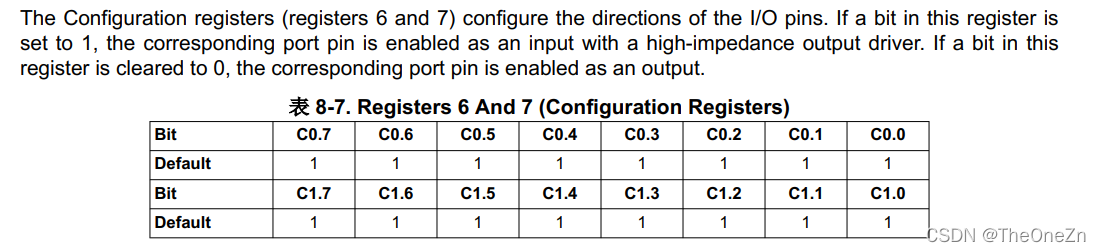

端口输入输出配置寄存器

从上面简单的理解下来，可以很清楚的理解了这个器件的功能，结合I2C协议，举例如下:

1、主机发送从设备地址，从设备地址匹配，从设备发送ack，主机发送控制寄存器，比如发送01，再次理解成对出现的必要性，发送01，从机收到，且主机的控制器应该为读，此时，从机就会向主句发送input端口的状态

比如想将I2C的数据转换为并行输出的操作应该是什么样的？

2、主机发送从设备地址，从设备地址匹配，从设备发送ack，主机发送控制寄存器，发送07，配置寄存器，写数据全部写为0，配置为输出，然后重新起始，发送，02，并作为写，此时往PCA9555写内容就是往并口写数据，具体的输出可以见之前写的时序部分
