LabVIEW数字钟设计 原理、设计思路、仿真结果、附带源码文件

一、实验设计原理

1、LabVIEW课程设计原理

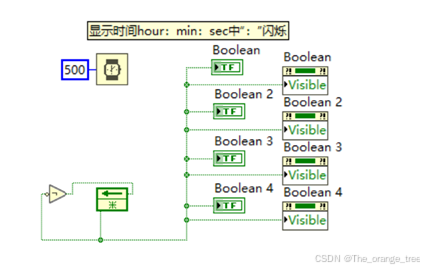

   电子时钟的基本设计思路是通过获取时间的控件获取日期、时间、星期等信息，通过字符串分割控件分别得到每一位数据，并用长方形布尔指示灯模拟数码管显示时间，四位圆形布尔指示灯每秒钟取反一次，二位布尔数组存放数码管值0~9，通过数组索引控件取出特定的值，并与七位布尔指示灯组成的簇一一对应。闹钟部分设计，判断设定时间与获取的系统时间是否相等，并且闹铃是否开启，若两者都满足条件，则播放指定的 wav铃声文件。同时为了使界面更加美化，加入了滚动字幕和

2、设计思路

设计中主要用到获取日期/时间字符串、截取字符串、索引数组、读取声音文件、字符串移位、指示灯等主要控件，While循环、条件结构(Case结构〉等结构。

3、电子时钟设计和仿真

首先熟悉虚拟仪器的设计思想，而后便可着手进行电子时钟的相关设计，控件架构以及函数设置。具体设计步骤如下：

具体设计步骤

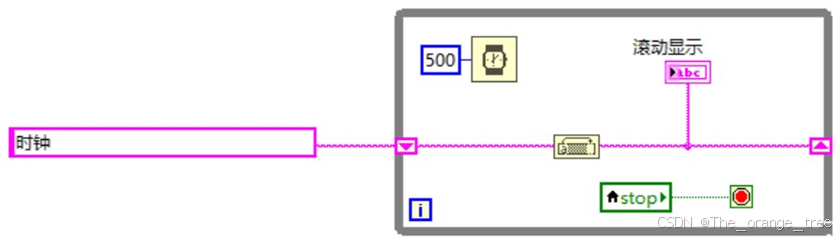

（1）滚动字幕

进入界面首先是滚动显示，用字符串移位控件与移位寄存器达到循环移位的效果。

（2）时间显示

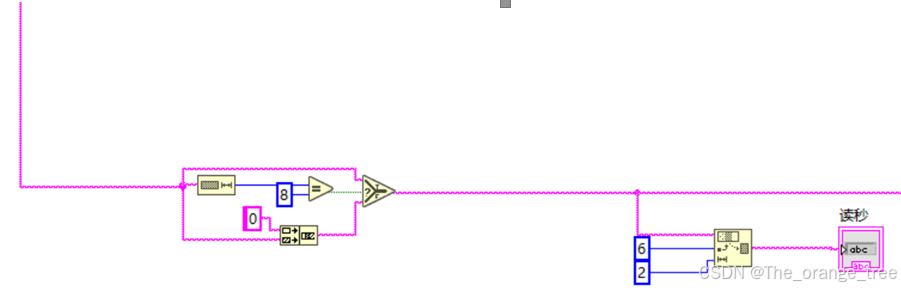

时分秒获取:通过获取日期/时间字符串控件得到时间字符串，并对字符串长度进行判断，若长度不是8位，用连接字符串控件补够8位，再用数组索引出每一位。

电子钟的设计过程中，除了能获取当前系统时间外，还可以自己自定义时间，即可以手动输入时、分、秒并通过电子时钟显示出来。在本设计中，即设计一个子.VI文件，并和主程序相连，从而实现此功能。

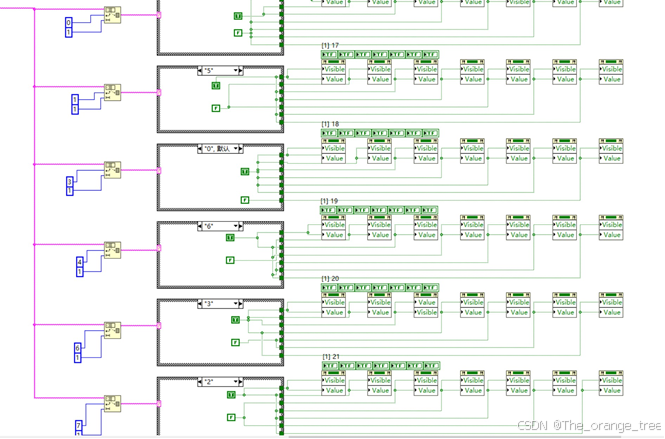

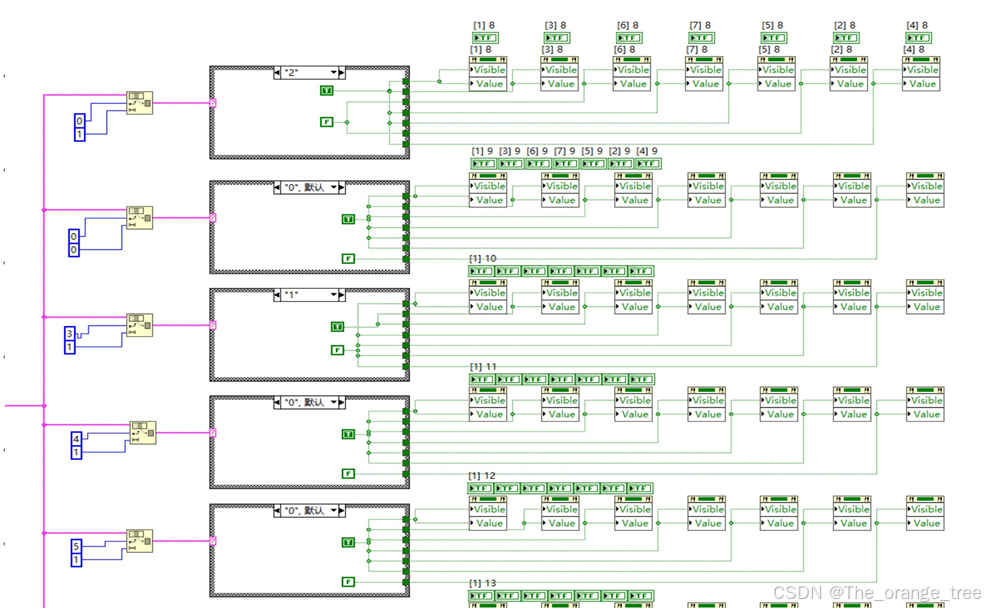

A、B、C、D、E、F、G分别对应着七段布尔显示控件，要显示“O”时A~G的赋值分别为∶1111110( 1代表真，0为假)，显示其他数字也是按此做法的。最后将此70个值串接起来存入一个布尔数组里。

（3）日期时间显示

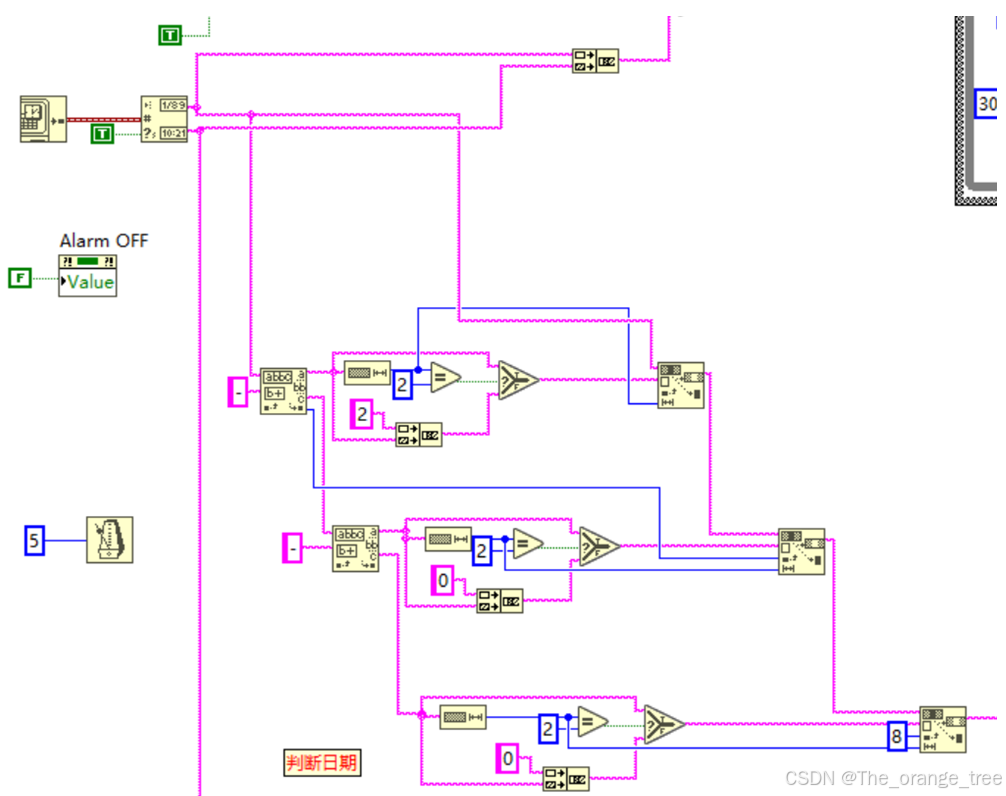

即通过数字时钟显示当前年、月、日，时间由于年份要用四位数来表示，需要先将由系统得到的时间转换为字符串数值然后输出，具体控件图如下：

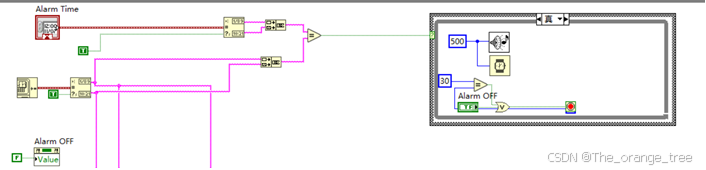

（4）闹钟设置

   为保证电子时钟功能多样性，可以加入闹钟，从而极大丰富时钟的功能和人性化程度，即通过定时，在定时时间到时，可以相应发出声音，从而起到闹钟的功能。

（5）退出设置

   按Esc之后，停止并退出，如下图所示：

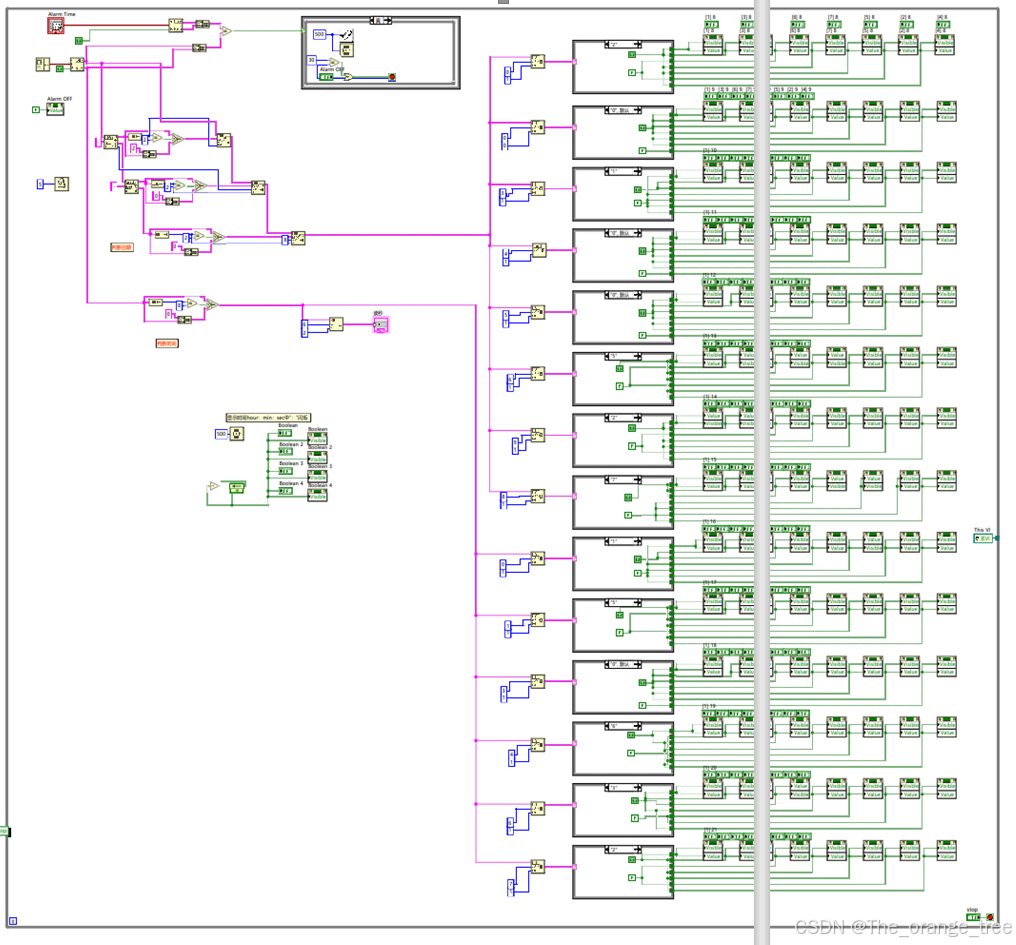

（6）电子时钟系统整体连接图

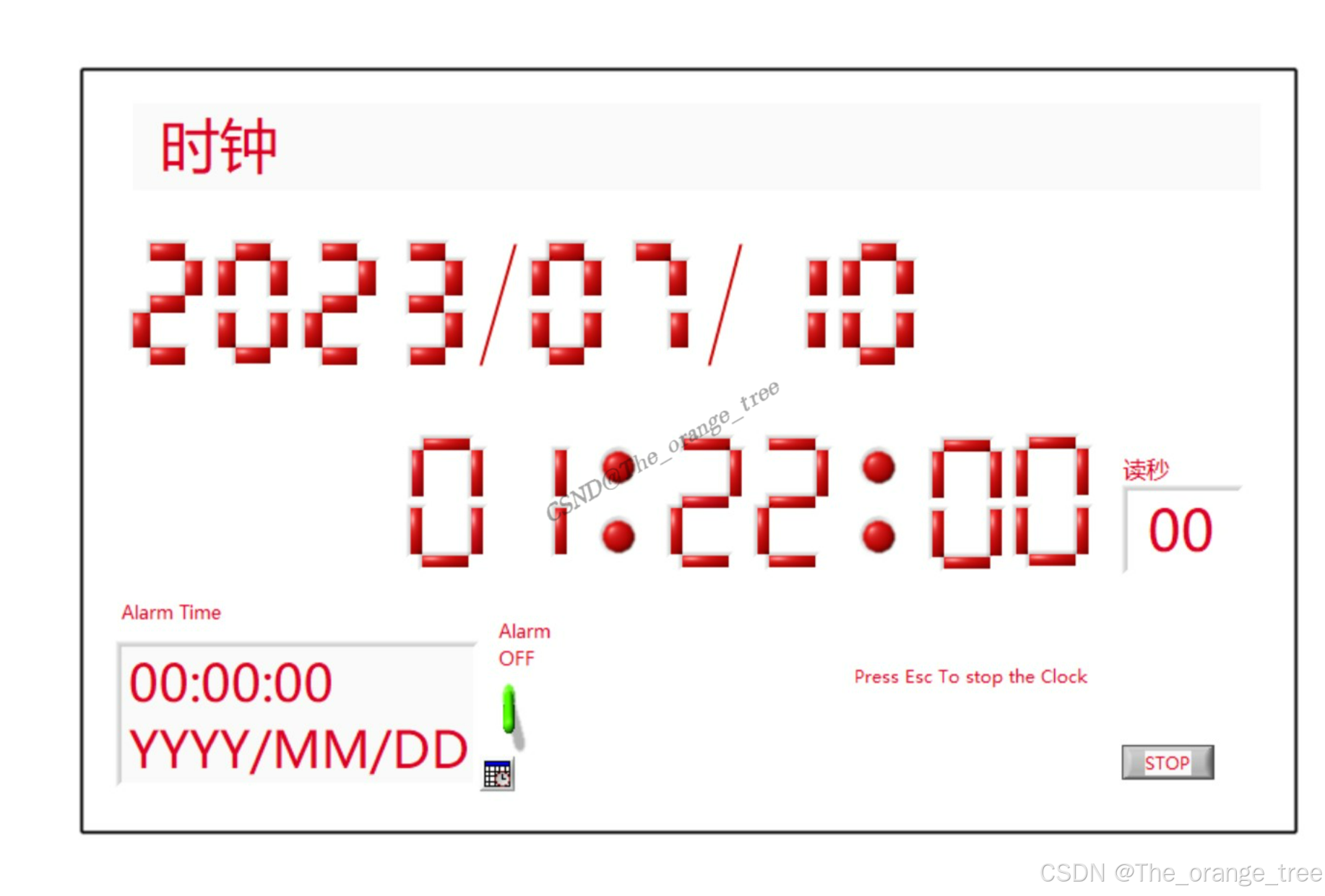

二、运行结果

1．自定义时间设置效果图

运行结果如下：

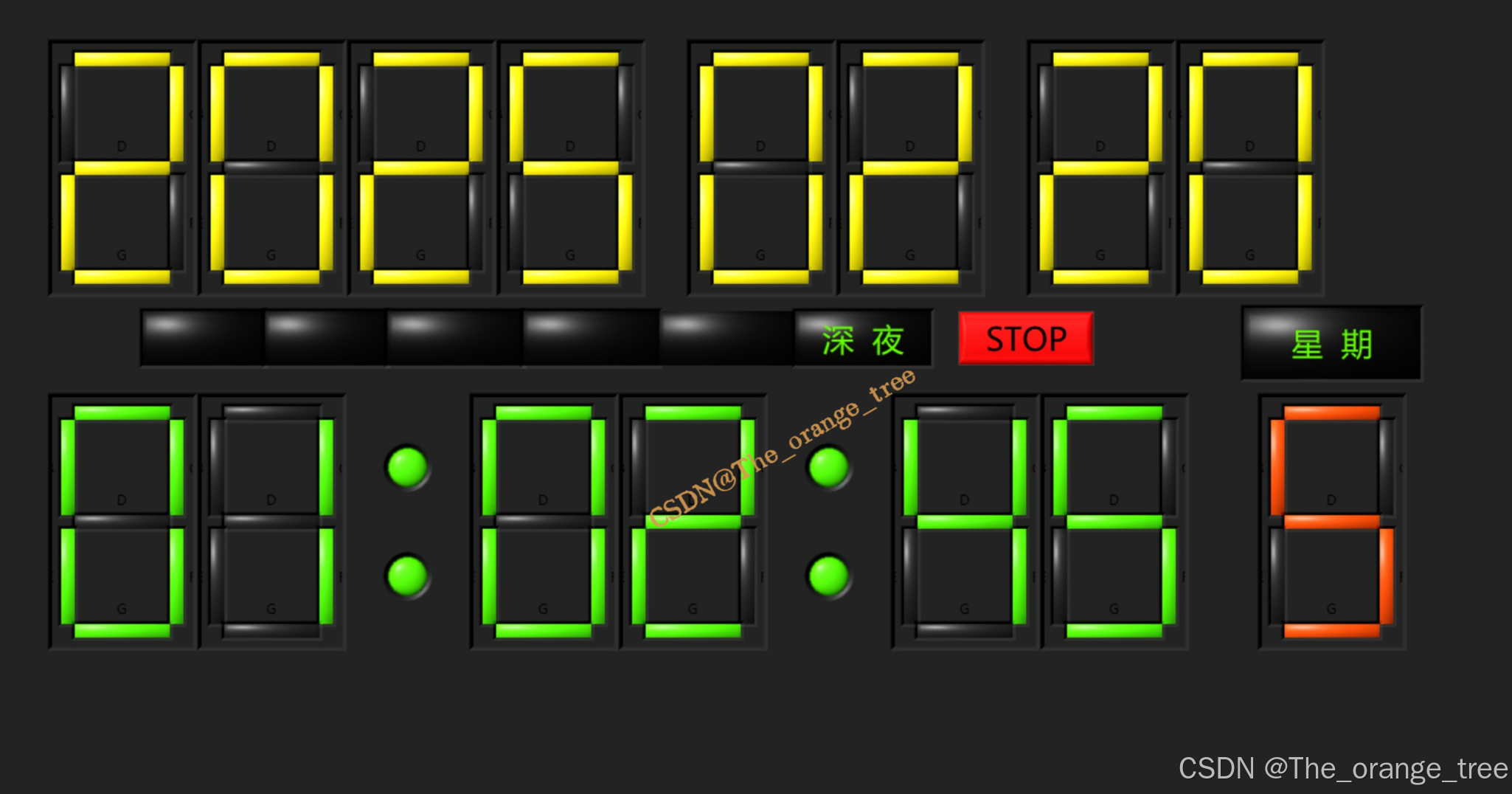

2.升级版：结构简单设计简易

升级版设计原理内容略、代码面版和前端面板如下，附带源码文件

三、过程中遇到的问题

   字符串转换数值时，无法转换浮点小数。需要用“分数/指数至字符串转换” 函数，该控件可从偏移量位置开始，使字符串中的下列字符：0-9、加号、减号、e、E、小数点（通常是句点）解析为工程、科学或分数格式的浮点数，通过数字返回。

   设计电子时钟期间，有许多的问题。由于对编程软件的不熟悉，在找控件相关逻辑函数时比较费劲。控件，函数的搜索，右键控件、函数面板时，会有些常用的控件、函数，找不到需要的时，可以使用右上角的搜索功能，帮助快捷的找到想要的。

  可以更加直观形象化地学习图形化编程语言，比嵌入式C语言编程、数字电路VHDL语言更容易的上手。

四、源码文件

源码链接

https://download.csdn.net/download/The_orange_tree/90406076
