智能小车综合项目

前言

一篇文章解决所有智能小车的问题！

提示：以下是本篇文章正文内容，下面案例可供参考

一、先让小车能动起来

1.1 硬件准备

单片机、智能小车套装（电机、电机驱动、电源、车轮、杜邦线）

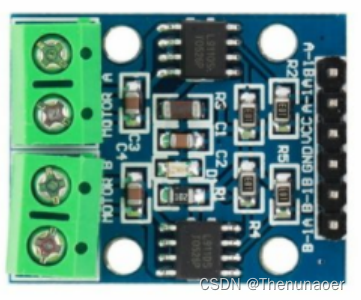

1.11 L9110s—电机驱动模块

接通VCC，GND 模块电源指示灯亮，以下资料来源官方，官方给的数据有误。（实际要通过自己代码来调试电机正转反转）

IA1输入高电平，IA1输入低电平，【OA1 OB1】电机正转；
IA1输入低电平，IA1输入高电平，【OA1 OB1】电机反转；
IA2输入高电平，IA2输入低电平，【OA2 OB2】电机正转；
IA2输入低电平，IA2输入高电平，【OA2 OB2】电机反转；
L9110s—电机驱动模块

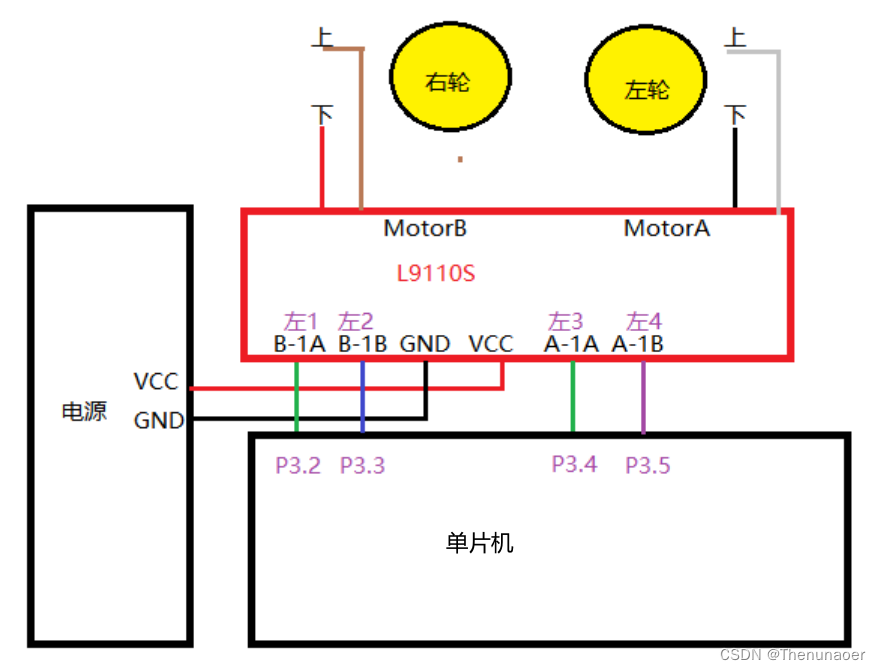

1.12 L9110驱动模块与单片机、电源、轮子的接线图

在这里插入图片描述

1.2 代码

① motor.c —— 封装小车向前后左右的功能代码

#include "reg52.h"
sbit RightCon1A = P3^2;  //右轮
sbit RightCon1B = P3^3;
sbit LeftCon1A = P3^4;   //左轮
sbit LeftCon1B = P3^5;

//前进
void goForward()
{
	LeftCon1A = 0;   //左轮向前
	LeftCon1B = 1;

	RightCon1A = 0;  //右轮向前
	RightCon1B = 1;
}
//后退
void goBack()
{
	LeftCon1A = 1;
	LeftCon1B = 0;

	RightCon1A = 1;
	RightCon1B = 0;
}
//左转
void goLeft()
{
	LeftCon1A = 0;  //左轮不动
	LeftCon1B = 0;

	RightCon1A = 0;  //右轮向前
	RightCon1B = 1;
}
//右转
void goRight()
{
	LeftCon1A = 0;  //左轮向前
	LeftCon1B = 1;

	RightCon1A = 0;  //右轮不动
	RightCon1B = 0;
}

② main.c —— 主函数

#include "reg52.h"
#include "intrins.h"
#include "motor.h"

void Delay1000ms()		//@11.0592MHz
{	unsigned char i, j, k;
	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void main()
{
	while(1){
		goForward();
		Delay1000ms();
		Delay1000ms();
		goBack();
		Delay1000ms();
		Delay1000ms();
		goLeft();
		Delay1000ms();
		Delay1000ms();
		goRight();
		Delay1000ms();
		Delay1000ms();
	}
}

二、蓝牙小车

2.1 先通过串口控制小车

原理

配置串口中断模式，串口不断的接收数据，如果串口接收到我们自己设置【标记】，让小车进行相对应的操作。

步骤

直接将自己之前做的串口接收数据的代码复制粘贴过来 (下面也有附代码)，串口初始化和串口发送和接收的代码基本通用的，不用改。

1.配置串口通信中断模式(避免与主函数main执行的程序发生冲突)；
2.每次接收到数据都会进行串口中断。如果接收到"M"开头的数据，把数组下标"i"设置为0，让数组从下标0开始保存数据；
3.判断数组存的数据进行相对应的操作；
4.串口处于一直接收数据的状态，如果一直没有接收到我们需要的M开头的数据，存数据的数组慢了(越界了)，要记得把数组清0；

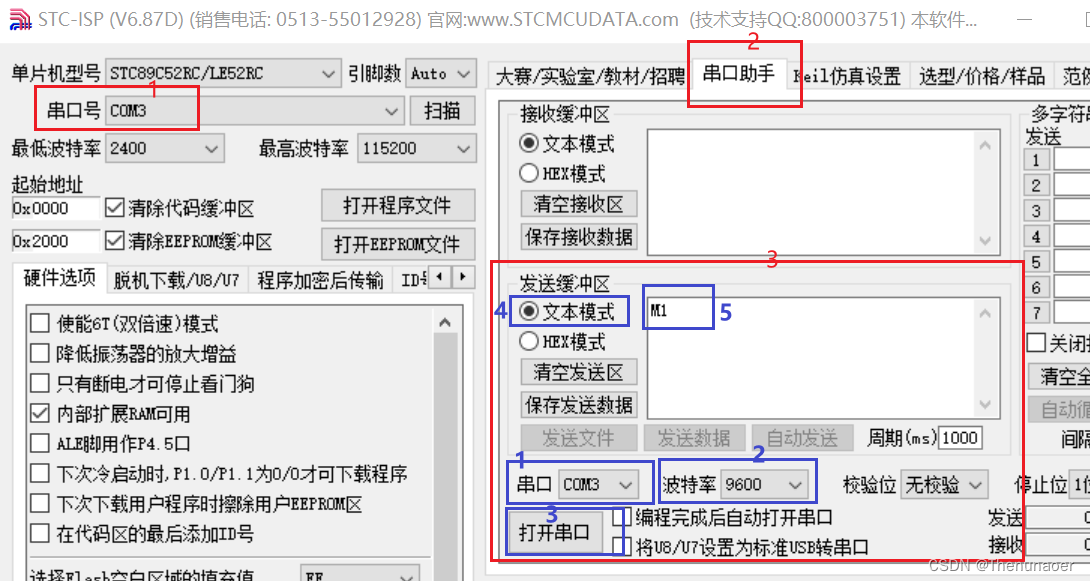

5.使用STC-ISP软件的串口助手调试（如下图）。
在这里插入图片描述

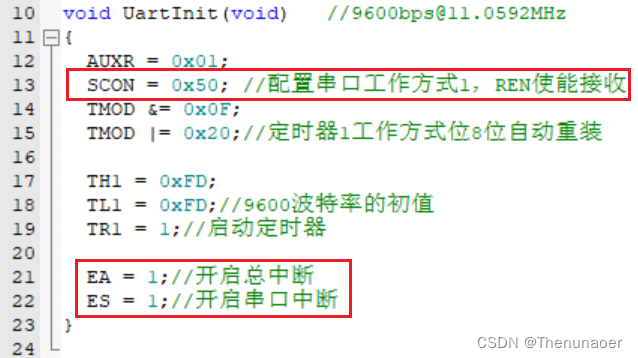

重点：
①要记得配置串口工作方式1，REN位要使能可以接收数据
②打开串口中断，用串口中断来接收数据
③下面有附上串口通信UART的代码
在这里插入图片描述

2.2 代码

①uart.c —— 串口通信的功能代码

#include "reg52.h"
#include "motor.h"
#include "string.h"

#define SIZE 12
sfr AUXR = 0x8E;
char buffer[SIZE];

void UartInit(void)		//9600bps@11.0592MHz
{
	AUXR = 0x01;
	SCON = 0x50; //配置串口工作方式1，REN使能接收
	TMOD &= 0x0F;
	TMOD |= 0x20;//定时器1工作方式位8位自动重装

	TH1 = 0xFD;
	TL1 = 0xFD;//9600波特率的初值
	TR1 = 1;//启动定时器

	EA = 1;//开启总中断
	ES = 1;//开启串口中断
}

//M1前  M2后 M3左  M4右
void Uart_Handler() interrupt 4
{
	static int i = 0;//静态变量，被初始化一次
	char tmp;

	if(RI)//中断处理函数中，对于接收中断的响应
	{
			RI = 0; //清除接收中断标志位

			tmp = SBUF;  //①获取SBUF寄存器接收到的数据
			if(tmp == 'M'){   //②如果接收数据里有字母M，就让buffer数组从0开始把
				i = 0;
			}
			//③然后buffer[0]把M存起来,
			//i加加, buffer[1]存接下来的数据
			buffer[i++] = tmp;   //buffer[i]=tmp; i++;

			//④buffer[0]=M的情况下，buffer[1]为1,2,3,4做不同的操作
			if(buffer[0] == 'M'){
				switch(buffer[1]){
					case '1':
						goForward();
						break;
					case '2':
						goBack();
						break;
					case '3':
						goLeft();
						break;
					case '4':
						goRight();
						break;
					default:
						stop();
						break;
				}
			}

			//如果接收数据一直没有遇到M，数组满了，把数组清空
			if(i == 12) {
				memset(buffer, '\0', SIZE);
				i = 0;
			}
	}

}

②motor.c —— 封装小车向前后左右的功能代码

③main.c —— 主函数

2.3 把蓝牙和小车结合起来

1.把蓝牙RX、TX、GND、VCC插上小车的单片机，
2.然后手机微信扫描蓝牙模块自带的蓝牙助手（或者自己开发的手机APP有蓝牙连接功能），
3.选择蓝牙的名字连接上，发送文本数据即可。

【蓝牙的知识点】：
1.因为蓝牙是透明传输，不对数据进行任何的解析和处理，只负责将数据从源地址传原封不动输到目的地址。
2.所以蓝牙
需要接收数据就直接插上RX口，
需要发送数据就直接插上TX口即可。
3.AT指令
可以通过AT指令来改蓝牙名字，重启模块等等操作。具体的指令，模块的官网有。

三、点动效果——小车的改良

把小车的效果做的跟遥控小车一样，比如不按它就不动，一直按着前进的按键它才会向前。

3.1 思路

【怎么做？】

1.在主函数循环执行stop()函数，让小车一直保持停止的状态
2.那么当有人按下前进按键，串口接收到数据后中断主函数来执行串口中断中的前进函数，一直按着前进的按键就一直中断，一直往前。如果松手，就会停止。
在这里插入图片描述

【重点！！遇到的问题】

虽然我们一直按的前进，单片机串口也不断地接收到了前进的指令，并执行前进的程序，但是这过程太耗时了。
每一次的单片机接收到的前进信号是我们手机按键按下前进按钮，然后手机的蓝牙把数据发送到单片机的蓝牙，单片机的蓝牙再传输给单片机的串口，串口接收到数据后传给单片机的cpu，单片机才执行串口中断并进行前进的操作。
所以单片机接收到前进信号的间隔太久，虽然我们一直按着前进，但是等到单片机接收到下一次的前进信号这中间的间隔时间，由于单片机执行的速度非常的快，例如51单片机的12MHZ，执行一条指令的机器周期只需要1us起步，所以单片机等接收到你下一次漫长的前进命令时，单片机早就又执行了几千上万次的主函数中的stop()函数。
所以虽然我们一直按的前进，但是小车根本不会动，你一直按的前进，单片机串口刚接收到小车前进的指令并执行，还看不出啥反应，单片机主函数马上又来了几千上万条停止的指令。

【如何解决】

在串口中断的小车执行前后左右的操作后面延时一会（这里延时10ms），让它先看到一点前后左右操作。具体延时多久，这个时间自己慢慢调试，找到一个平衡点。
在这里插入图片描述

3.2 修改后的代码

①uart.c —— 串口通信的功能代码

#include "reg52.h"
#include "motor.h"
#include "string.h"
#include "delay.h"
sbit D5 = P3^7;
#define SIZE 12

sfr AUXR = 0x8E;
char buffer[SIZE];

void UartInit(void)		//9600bps@11.0592MHz
{
	AUXR = 0x01;
	SCON = 0x50; //配置串口工作方式1，REN使能接收
	TMOD &= 0x0F;
	TMOD |= 0x20;//定时器1工作方式位8位自动重装

	TH1 = 0xFD;
	TL1 = 0xFD;//9600波特率的初值
	TR1 = 1;//启动定时器

	EA = 1;//开启总中断
	ES = 1;//开启串口中断
}

//M1qian  M2 hou M3 zuo  M4 you
void Uart_Handler() interrupt 4
{
	static int i = 0;//静态变量，被初始化一次
	char tmp;

	if(RI)//中断处理函数中，对于接收中断的响应
	{
			RI = 0;//清除接收中断标志位
			tmp = SBUF;
			if(tmp == 'M'){
				i = 0;
			}
			buffer[i++] = tmp;

			//小车前后左右指令
			if(buffer[0] == 'M'){
				switch(buffer[1]){
					case '1':
						goForward();
						Delay10ms();
						break;
					case '2':
						goBack();
						Delay10ms();
						break;
					case '3':
						goLeft();
						Delay10ms();
						break;
					case '4':
						goRight();
						Delay10ms();
						break;
					default:
						stop();
						break;
				}
			}

			if(i == 12) {
				memset(buffer, '\0', SIZE);
				i = 0;
			}
	}
}

②main.c —— 主函数

#include "motor.h"
#include "delay.h"
#include "uart.h"

void main()
{
	UartInit();

	while(1){
		stop();
	}
}

四、PWM调速小车

pwm是什么？

 PWM，英文名Pulse Width Modulation，是脉冲宽度调制缩写，它是通过对一系列脉冲的宽度进行调
 制，等效出所需要的波形 （包含形状以及幅值），对模拟信号电平进行数字编码，也就是说通过调节占
 空比的变化来调节信号、能量等的变化，占空比就是指在一个周期内，信号处于高电平的时间占据整个
 信号周期的百分比，例如方波的占空比就是50%.

①脉冲宽度调制
②通过占空比编码模拟信号
③占空比：一个周期内，高电平占据时长的百分比（通俗点就是有效的数据占空的比例）

【自己的理解】
如下图，
绿色部分一个周期是20ms，在一个周期内，高电平占0.5ms，低电平占19.5ms。占空比是：0.5ms/20ms =2.5%。
红色部分一个周期是20ms，在一个周期内，高电平占2ms，低电平占18ms。占空比是：2ms/20ms=10%。
这个高、低电平在每个周期里的持续时间我们可以自己调制，这就是脉冲宽度调制，这就是PWM。
在这里插入图片描述

用定时器来模拟PWM波

按照上面的波形，我们可以用定时器来设置20ms为一个周期，设置0.5ms为一个单位（也可以设置1ms、2ms为一个单位，看个人），
按照这个设置，我们定时器计数0.5ms就进入定时器中断函数一次，每次进去统计次数+1，进去定时器中断函数40次的时候就是一个周期也就是20ms。
ok，我们用定时器模拟出了一个20ms的周期，接下来写代码模拟红色的波形图，在20ms内，我们给io口 2ms 的高电平，剩下18ms为低电平，然后以此为周期。
在这里插入图片描述

用PWM给小车调速

那用PWM给小车调速也是一样的原理，由于直接给电机电平是全速的状态，那我们可以通过pwm在一个周期内，一段时间给小车电平，一段时间不给电平，这样就可以很好的控制小车的速度。在不给电平的状态下，其实电机是有惯性的，也不会完全停止。
在这里插入图片描述

其它用途：

除了可以调速，通过PWM调速这样更有利于小车的转弯。因为小车在转弯的过程中，需要一个轮子动，一个轮子不动。如果在小车直行的过程中，突然让一个轮子不动，让小车转弯，这样会显得转弯不够丝滑，通过pwm调速，可以让轮子的速度降下来，而不是完全的不动，这样转弯会丝滑很多。（看下一章，pwm差速转弯）

代码

①time.c——定时器模拟PWM

#include "motor.h"
#include "reg52.h"

char speed;
char cnt = 0;

void Time0Init()
{
	//1. 配置定时器0工作模式位16位计时
	TMOD = 0x01;
	//2. 给初值，定一个0.5出来
	TL0=0x33;
	TH0=0xFE;
	//3. 开始计时
	TR0 = 1;
	TF0 = 0;
	//4. 打开定时器0中断
	ET0 = 1;
	//5. 打开总中断EA
	EA = 1;
}

void Time0Handler() interrupt 1
{
	cnt++;  //统计爆表的次数. cnt=1的时候，报表了1
	//重新给初值
	TL0=0x33;
	TH0=0xFE;

	//控制PWM波
	if(cnt < speed){
		//前进
		goForward();
	}else{
		//停止
		stop();
	}

	if(cnt == 40){//爆表40次，经过了20ms
		cnt = 0;  //当40次表示20ms，重新让cnt从0开始，计算下一次的20ms
	}
}

②main.c

#include "motor.h"
#include "delay.h"
#include "uart.h"
#include "time.h"

extern char speed;

void main()
{
	Time0Init();
	//UartInit();

	while(1){
		speed = 10; //10份单位时间0.5ms全速运行，30份停止，所以慢
		Delay1000ms();
		Delay1000ms();
		speed = 20;   //20份单位时间0.5ms的全速运行，20份的0.5ms停止
		Delay1000ms();
		Delay1000ms();
		speed = 40;   //全速前进
		Delay1000ms();
		Delay1000ms();
	}
}

③motor.c —— 封装小车向前后左右的功能代码

④delay.c ——自己去软件生成

⑤uart.c —— 串口通信的功能代码（这里其实没用到它）

五、PWM小车差速转弯（丝滑转弯）

用途：

通过PWM调速这样更有利于小车的转弯。因为小车在转弯的过程中，需要一个轮子动，一个轮子不动。如果在小车直行的过程中，突然让一个轮子不动，让小车转弯，这样会显得转弯不够丝滑，通过pwm调速，可以让轮子的速度降下来，而不是让轮子完全的不动，这样转弯会丝滑很多。

如何实现：

原理还是跟第四章的PWM调速小车一样，由于需要把小车左右两边的轮子分开控制，所以我们需要两个定时器来分别模拟PWM来控制左右两边的电机。所以配置两个定时器和写两个中断函数即可，直接看代码。

代码：

①time.c——两个定时器分别模拟PWM来控制左右轮（与前面不同）

#include "motor.h"
#include "reg52.h"

char speedLeft;
char cntLeft = 0;

char speedRight;
char cntRight = 0;

void Time0Init()
{
	//1. 配置定时器0工作模式位16位计时
	TMOD = 0x01;
	//2. 给初值，定一个0.5出来
	TL0=0x33;
	TH0=0xFE;
	//3. 开始计时
	TR0 = 1;
	TF0 = 0;
	//4. 打开定时器0中断
	ET0 = 1;
	//5. 打开总中断EA
	EA = 1;
}

void Time1Init()
{
	//1. 配置定时器1工作模式位16位计时
	TMOD &= 0x0F;     //保留低四位，定时器0的配置不变，把高四位清0
	TMOD |= 0x01 << 4;  //0x01左移4位0x10，再或TMOD。
	//2. 给初值，定一个0.5出来
	TL1=0x33;
	TH1=0xFE;
	//3. 开始计时
	TR1 = 1;
	TF1 = 0;
	//4. 打开定时器1中断
	ET1 = 1;
	//5. 打开总中断EA
	EA = 1;
}


void Time1Handler() interrupt 3
{
	cntRight++;  //统计爆表的次数. cnt=1的时候，报表了1
	//重新给初值
	TL1=0x33;
	TH1=0xFE;

	//控制PWM波
	if(cntRight < speedRight){
		//右轮前进
		goForwardRight();
	}else{
		//右轮停止
		stopRight();
	}

	if(cntRight == 40){//爆表40次，经过了20ms
		cntRight = 0;  //当40次表示20ms，重新让cnt从0开始，计算下一次的20ms
	}

}

void Time0Handler() interrupt 1
{
	cntLeft++;  //统计爆表的次数. cnt=1的时候，报表了1
	//重新给初值
	TL0=0x33;
	TH0=0xFE;

	//控制PWM波
	if(cntLeft < speedLeft){
		//左轮前进
		goForwardLeft();
	}else{
		//左轮停止
		stopLeft();
	}

	if(cntLeft == 40){//爆表40次，经过了20ms
		cntLeft = 0;  //当40次表示20ms，重新让cnt从0开始，计算下一次的20ms
	}
}

②main.c —— 主函数（与前面不同）

#include "motor.h"
#include "delay.h"
#include "uart.h"
#include "time.h"

extern char speedLeft;
extern char speedRight;

void main()
{
	Time0Init(); //先初始化定时器0，因为定时器0我们配置的比较暴力
	Time1Init();  //再初始化定时器1
	//UartInit();

	while(1){
		//向左转弯：右边轮子快，左边轮子慢
		speedLeft = 10;//10份单位时间全速运行，30份停止，所以慢，20ms是40份的500us
		speedRight = 40;
		Delay1000ms();
		Delay1000ms();

		//向右转弯：左边轮子快，右边轮子慢
		speedLeft = 40;
		speedRight = 10;
		Delay1000ms();
		Delay1000ms();
	}
}

③motor.c —— 封装小车向前后左右的功能代码（与前面不同）

#include "reg52.h"

sbit RightCon1A = P3^2;
sbit RightCon1B = P3^3;

sbit LeftCon1A = P3^4;
sbit LeftCon1B = P3^5;


//①通过PWM来丝滑的左右转弯
//左轮前进
void goForwardLeft()
{
	LeftCon1A = 0;
	LeftCon1B = 1;
}
//左轮停止
void stopLeft()
{
	LeftCon1A = 0;
	LeftCon1B = 0;
}
//右轮前进
void goForwardRight()
{
	RightCon1A = 0;
	RightCon1B = 1;
}
//右轮停止
void stopRight()
{
	RightCon1A = 0;
	RightCon1B = 0;
}

//————————————————————————————————
//②全速的前进后退左转右转
void goForward()
{
	LeftCon1A = 0;
	LeftCon1B = 1;

	RightCon1A = 0;
	RightCon1B = 1;
}

void goRight()
{
	LeftCon1A = 0;
	LeftCon1B = 1;

	RightCon1A = 0;
	RightCon1B = 0;
}


void goLeft()
{
	LeftCon1A = 0;
	LeftCon1B = 0;

	RightCon1A = 0;
	RightCon1B = 1;
}

void goBack()
{
	LeftCon1A = 1;
	LeftCon1B = 0;

	RightCon1A = 1;
	RightCon1B = 0;
}

void stop()
{
	LeftCon1A = 0;
	LeftCon1B = 0;

	RightCon1A = 0;
	RightCon1B = 0;
}

④delay.c ——自己去软件生成

⑤uart.c —— 串口通信的功能代码（这里其实没用到它）

六、循迹小车、跟随小车

没什么好讲的，后面直接贴代码
①在车头左右两侧安装红外模块
②…未完待续…

七、未完待续…

未完待续…

Thenunaoer
关注
  • 45
    点赞
  • 踩
  • 13
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
c语言智能小车项目的感想,智能小车实训报告
weixin_42516005的博客
05-23 3869
《智能小车实训报告》由会员分享，可在线阅读，更多相关《智能小车实训报告(22页珍藏版)》请在人人文库网上搜索。1、项目实训报告目 录1.1 项目概述 11.2 设计要求 11.3 系统设计 11.3.1 设计方案 21.3.2 知识点 21.4 硬件模块介绍 21.4.1 STC89C52RC单片机 21.4.2 电机驱动L293D 31.4.3 寻迹模块 41.4.4 避障模块 51.4.5 电...
小车PWM调速-左右轮差速转弯
weixin_46251230的博客
08-11 9346
2.因为之前的代码已经初始化了定时器0，用作两个轮子的PWM调速，所以这里需要再加入定时器1，定时器0用于左轮的PWM控制，定时器1用于右轮的PWM控制，在各自的中断处理函数中，定时器0中断调用左轮前进和停止，定时器1中断调用右轮前进和停止。之前写的左转和右转函数都是一个轮子停止，另一个轮子转动，才实现了转弯效果，那差速就是，两个轮子都转动，只不过一个轮子快，一个轮子慢，这样就实现了较平滑的转弯。3.main函数中外部声明左右轮的速度变量，在while循环内给左右轮变量赋不同的值即可实现差速转弯。...
STM32单片机智能小车一PWM方式实现小车调速和转向
wei_Embedded_z的博客
10-30 5090
STM32单片机智能小车一PWM方式实现小车调速和转向 电机模块开发2.让小车动起来3.串口控制小车方向4.如何进行小车PWM调速5.PWM方式实现小车转向
基于89C51单片机的智能小车——02.进行小车PWM调速和转向
weixin_48856218的博客
04-09 3328
原理： 全速前进是LeftCon1A = 0; LeftCon1B = 1;完全停止是LeftCon1A = 0;LeftCon1B = 0;那么单位时间内，比如 20ms , 有 15ms 是全速前进，5ms 是完全停止，速度就会比 5ms 全速前进，15ms 完全停止获得的功率多，相应的速度更快！ 开发：借用PWM的舵机控制代码 核心代码 //main.c extern char speed; void main() { Time0Init(); //UartInit(); while(1){
STM32智能小车第二章 PWM调速
m0_49476241的博客
05-01 6782
文章目录前言一、PMW调速电机原理二、cubeMX配置三、代码解析总结 前言 一、PMW调速电机原理 当没有进行配置PWM时默认PWM输出100%，所以此时小车的速度达到最大，调节PWM的占空比可以让小车的速度改变。 二、cubeMX配置 上篇文章讲到了PB0和PB1是控制左右电机转速的，所以我们只需要在之前的基础上将PB0和PB1设置为PWM模式即可。 三、代码解析 在原来的Moto.c和Moto.h里面添加下面代码即可 Moto.c extern TIM_HandleTypeDef htim3;
STM32智能遥控小车，超详细-附下载直接可以用，双电源跑贼快！
qq_23685163的博客
04-07 3万+
简介 小车的动力部分由4个带减速箱的电机，和两个L298N电机驱动模块组成。 通过STM32核心板控制电机驱动模块，JDY-31蓝牙模块与手机通讯。 总共三块电池，一块专门给单片机供电，另外两块串联在一起同时给电机驱动模块供电（为什么选择分别供电后面的电源硬件部分有说）。 硬件 硬件的基本介绍 电机的位置很重要，因为电机驱动模块一个可以分别控制两个电机，而且程序里面也是分别控制单个电...
智能寻迹（循迹）小车项目思路 + 代码
YonminMa的博客
01-21 4万+
说是智能循迹小车，其实一点也不智能，仅仅是几个判断语句而已。更高级的可以使用PID算法控制小车双轮的转速，从而实现智能小车控制。 作为一个项目作业，完成后想删掉的，但是感觉有些可惜，故发布于博客上以便于其他人参考。 使用两个红外线接收器接受红外线探测到的黑色轨迹，实现转大小弯，直角（因为直角处轨迹宽度超过了探测器的宽度，所以有一些额外处理），但是无法通过锐角。 遇到转弯的时候就将直行的速度降低到最高速度的slow%，以防止小车冲出弯道。保持直行状态达到speedUp时间后，在fullGear-speedUp
51单片机蓝牙遥控小车 定时器 中断 PWM L298N调速控制
Guard_Byte的博客
05-13 7684
闲时偷学51一周 完成蓝牙小车定时器中断PWM调速控制 关键问题： 51蓝牙串口通信、定时器、中断、L298N、PWM调速 先把我学习过程中的问题摆出来：89C52仅有的两个定时器在使用串口时的干扰问题，PWM产生 一开始找资料看别人51控制L298N的例子，PWM调速的比较少，有的自己试了结果不太理想； 还有就是 初来乍到，哪里有不对的地方 欢迎指正！ 操作说明： 打开蓝牙调试器，对应设置好控制字符按键名 打开小车电源并将手机连接到蓝牙模块进行控制 一、前期硬件准备 TT电机小车底板套件，随
Arduino智能小车——循迹篇
热门推荐
漫长IT路
09-04 20万+
Arduino智能小车——循迹篇   相信大家都在网上看到过类似下图这样的餐厅服务机器人，或者仓库搬运机器人，但是你们有没有注意到图片中地上的那条黑线？没错，他们都是沿着这条黑线来行进的，在这一篇将教大家怎么用小车实现类似的循迹功能。 准备材料 循迹模块   在此我们使用循迹模块TCRT5000，该模块体积小，灵敏度较高，还可以通过转动上面的电位器来调节检测范围。
基于STM32F103的蓝牙智能小车项目代码
03-10
基于STM32F103的蓝牙智能小车项目代码，本程序是在keil5软件下使用标准库编程的，纯自己手打，包含详细的代码注释。PWM模块，此模块用于改变小车的转速。还有电机控制的模块、小车控制模块、蓝牙模块。本项目可以...
四驱PWM调速红外遥控小车
02-25
自己做的四驱红外遥控小车 实现了前进、后退、左右转弯、原地旋转，加减速的控制 适合单片机学习
后轮双电机差速小车控制原理.pdf
12-28
在小车转弯时，后轮的内轮和外轮行驶距离不同，行驶的时间却一样，因此，后轮之间存在差速的问题。为了解决这个问题，我们需要对小车的运动进行分析。设舵机控制转角为θ，车前进速度为v，前后轮中心距为L，后轮轮距...
电竞智能循迹小车设计资料包括软件测试程序源码及相关文档技术资料.zip
05-10
小车PWM测试程序 小车前进后退测试程序 小车小弯测试程序 小车循迹 计时 测速综合程序 供参考.c 小车拐大弯测试程序 小车液晶实时显示（寻迹或避障） 小车源程序工程.rar 小车跟踪程序 小车转弯测试程序 智能寻迹...
51单片机控制智能小车详解.docx
11-29
51单片机控制智能小车详解 一、控制系统设计 1. 控制器模块选取：STC89C52单片机 STC89C52是一款八位单片机，它的易用性和多功能性受到了广阔使用者的好评。它内部资源丰富，具有512B的RAM数据存储器、片内含8k...
c语言单元测试构建
磐门的博客
06-18 533
查阅gtest、ceedling、unity、cmock等测试框架文档，对比是否适合当前的项目。
最新区块链论文速读--CCF C会议 ICPADS 2023 共28篇 附pdf下载 （1/4）
软件工程小施同学 的专栏
06-16 936
然而，合约漏洞带来的威胁阻碍了该领域的发展。我们构建了完整的系统原型并进行了全面的评估，结果表明，Swarm 在传播延迟较高的网络中表现更佳，与不同规模的现有异步协议相比，实现了 2-5 倍的 TPS 提升，并将延迟降低了 50%。本文首先探讨跨异构区块链场景下的智能合约访问问题，然后提出一种基于预言机网关的跨链智能合约访问架构和一种基于订阅的跨链智能合约主动访问机制，最后实现一个原型系统，表明我们的架构与机制能够支持异构区块链的跨链智能合约访问，并降低跨链智能合约访问的复杂度和延迟。
STM32F4 STD标准库串口接收中断+空闲中断例程
perseverance51博客
06-19 254
STM32F4 STD标准库串口接收中断+空闲中断例程
细说MCU的ADC模块单通道单次采样的实现方法
最新发布
wenchm的博客
06-22 798
由于希望在产生按键中断时，启动ADC采样，所以，需要重定义外部中断EXTI的回调函数。这个回调函数可以写在main.c文件后面的一个注释对中。
写一篇基于51单片机的智能小车80000字
04-02
智能小车是一种基于51单片机的智能控制系统，能够自主进行行驶和避障。在这篇文章中，我们将介绍智能小车的构成和原理，并讨论其在实际应用中的优势和局限性。 首先，让我们来看看智能小车的构成。智能小车包括三个主要部分：控制模块、传感器模块和执行模块。控制模块是智能小车的大脑，它负责接收传感器模块采集到的数据并做出相应的决策，控制执行模块进行行动。传感器模块主要由超声波传感器和红外线传感器组成，用于探测环境中的障碍物和其他物体。执行模块包括电机和轮子，用于控制小车的移动方向和速度。 智能小车的工作原理是基于控制模块和传感器模块之间的信息交互。传感器模块不断采集周围环境的数据，并将数据传输到控制模块。控制模块接收到数据后，会根据预设的算法进行计算和判断，决定小车的行动方向和速度，控制执行模块进行相应操作。 在实际应用中，智能小车有许多优势。首先，它能够自主避障，可以在遇到障碍物时自动停止或绕过障碍物，避免碰撞或意外。其次，智能小车可以通过添加不同的传感器模块，实现不同的功能，如声音识别、图像识别等。再次，智能小车具有灵活性和可扩展性，可以随时更改程序和添加功能，适应不同的应用场景。 然而，智能小车也存在一些局限性。首先，它的运行速度和最大负载受到限制，不能像一些机器人一样完成更复杂的任务。其次，智能小车的可靠性和稳定性也需要不断提高，尤其是在复杂的环境中，如户外场景和不良天气条件下。 总的来说，智能小车是一种基于51单片机的智能控制系统，具有自主避障、灵活性和可扩展性等优势。在未来的发展中，智能小车将会在各个领域得到广泛应用，如智能家居、物流配送、环境监测等。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
