Ansys APDL如何查看已经施加的约束和载荷

目录

查看当前已经施加的载荷和约束

查看具体的值

查看已经定义的参数


查看当前已经施加的载荷和约束

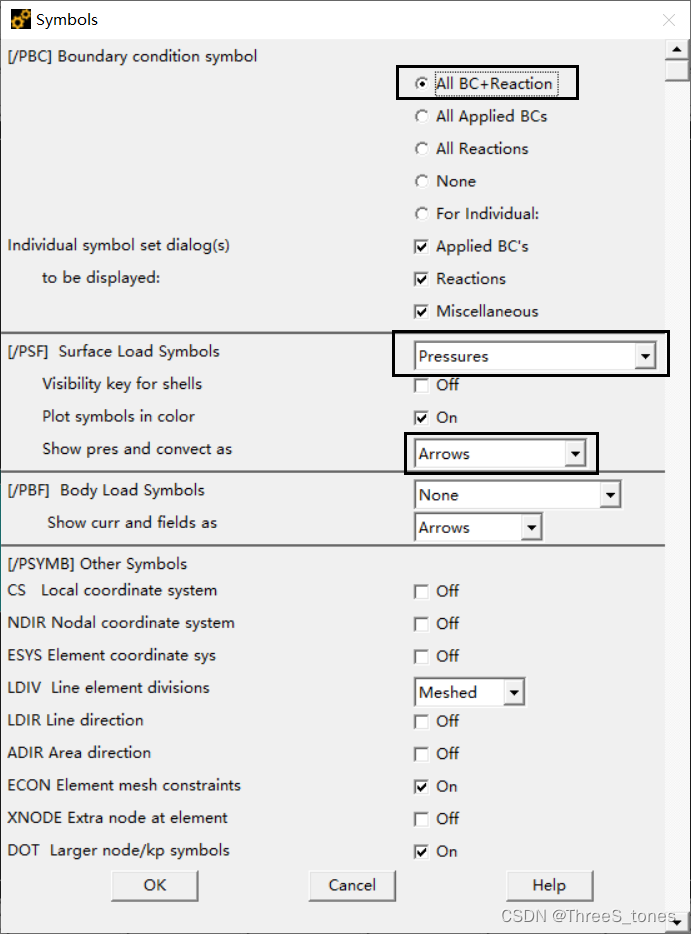

在菜单栏选择Plotctrls-symbols:

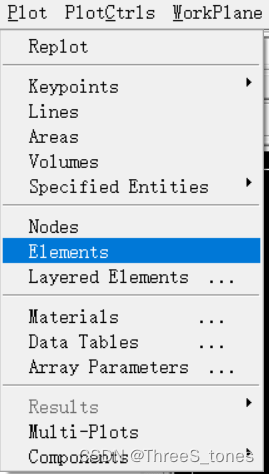

通常在有限元单元的视图下:

如果是施加在几何模型上的载荷,需要再求解完成后(因为此时ansys自动将施加在几何模型上的载荷转换到有限元模型上)才能看到Pressure的分布情况(用箭头表示)。

也可以通过sftran命令,把几何模型上的荷载转换到有限元模型上,此时不需要求解就可看到。需要在主菜单中选择Solution模块。

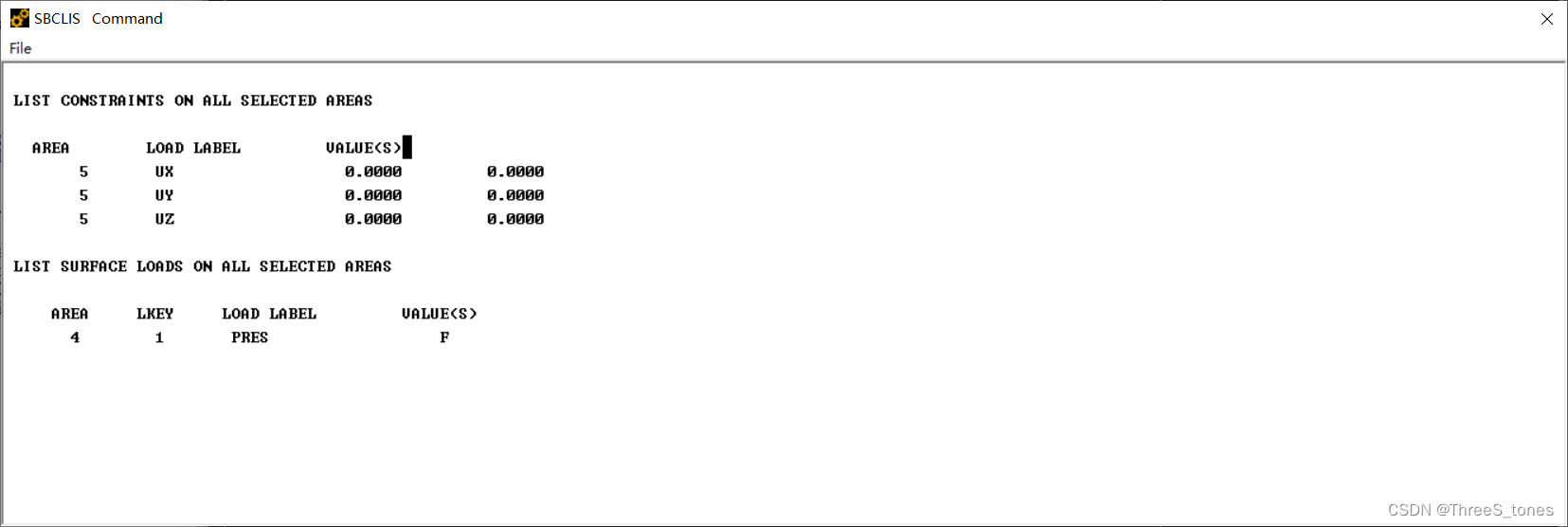

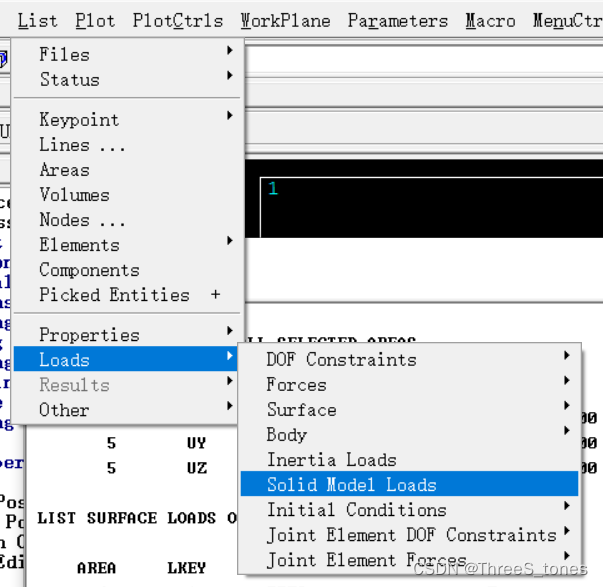

选择LIST-LOAD-SOLID MODEL LOADS(如下)可查看当前已经施加的载荷和约束。

也可以看所有面上的载荷:查看压力载荷:>Utility Menu>list>loads>surface>on all Areas

查看具体的值

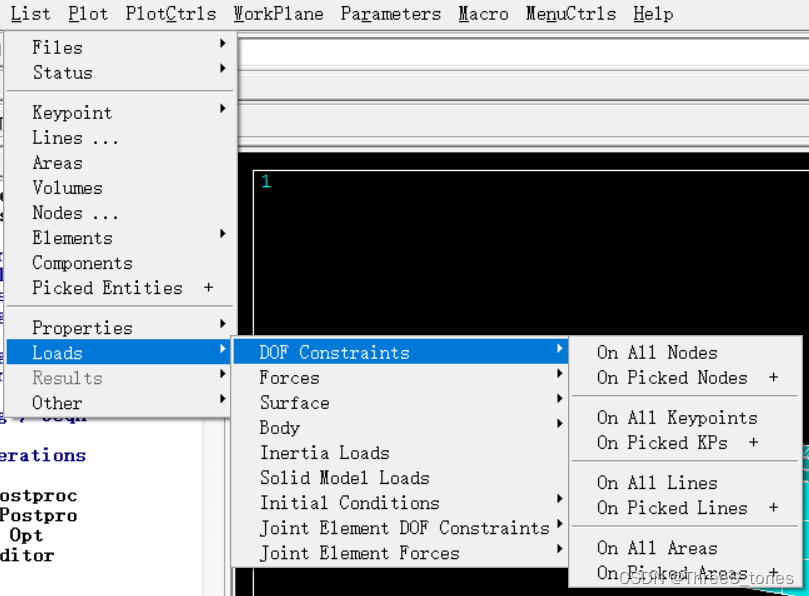

查看具体的值,在菜单栏选择DOF constrains、Forces,然后选择要查看的节点即可:

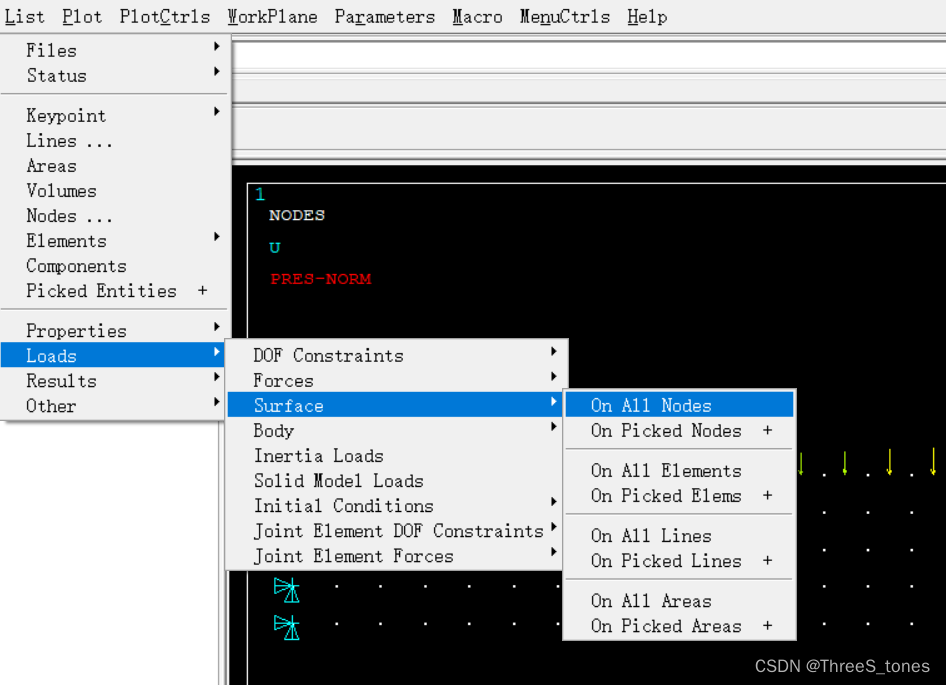

如果是对面施加的压力PRES的话,查看节点所受的力的GUI路径如下:

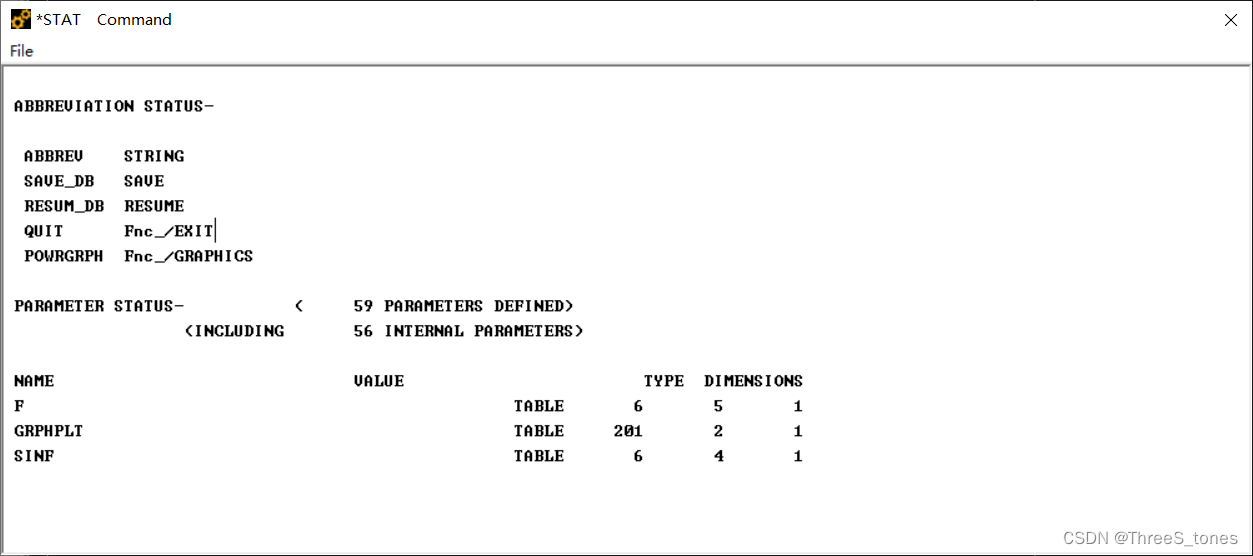

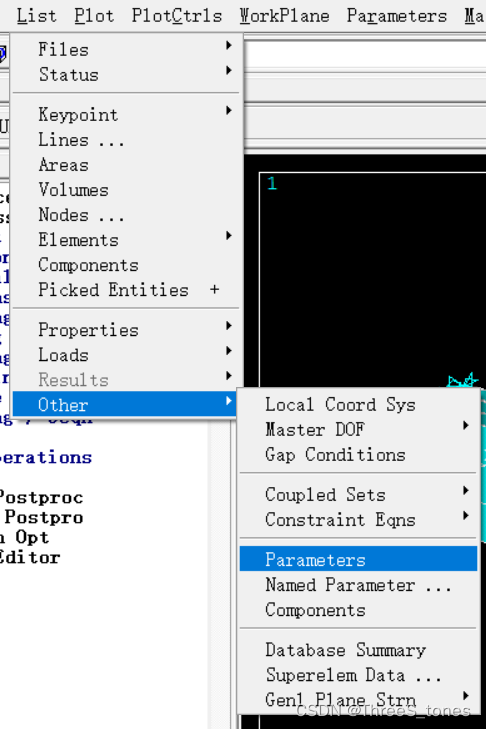

查看已经定义的参数
