apdl多荷载步设置

! 单位荷载作用下结果稳态分析apdl流程




load_point=6719
view_point=6843
load_f=-100
! 完全法
/solu
time,1
allsel,all
antype,0 ! 0 Static 1 buckel 2 modal 3 harmic  4 trans 7 substr 8 specterx
! autots,on !自动时间步
OUTRES,all,all !全输出
!nlgeom,off !几何非线性因素
!nropt,full !牛顿拉普森处理 full完全方式 modl 修正方式

allsel
F,load_point,fz,load_f ! 施加载荷 F, NODE, Lab, VALUE, VALUE2, NEND, NINC

nsubst,50
allsel
SOLVE

time,2
F,load_point,fz,100
nsubst,50
SOLVE
FINISH

 按照上述采用连续求解，荷载步变化如图

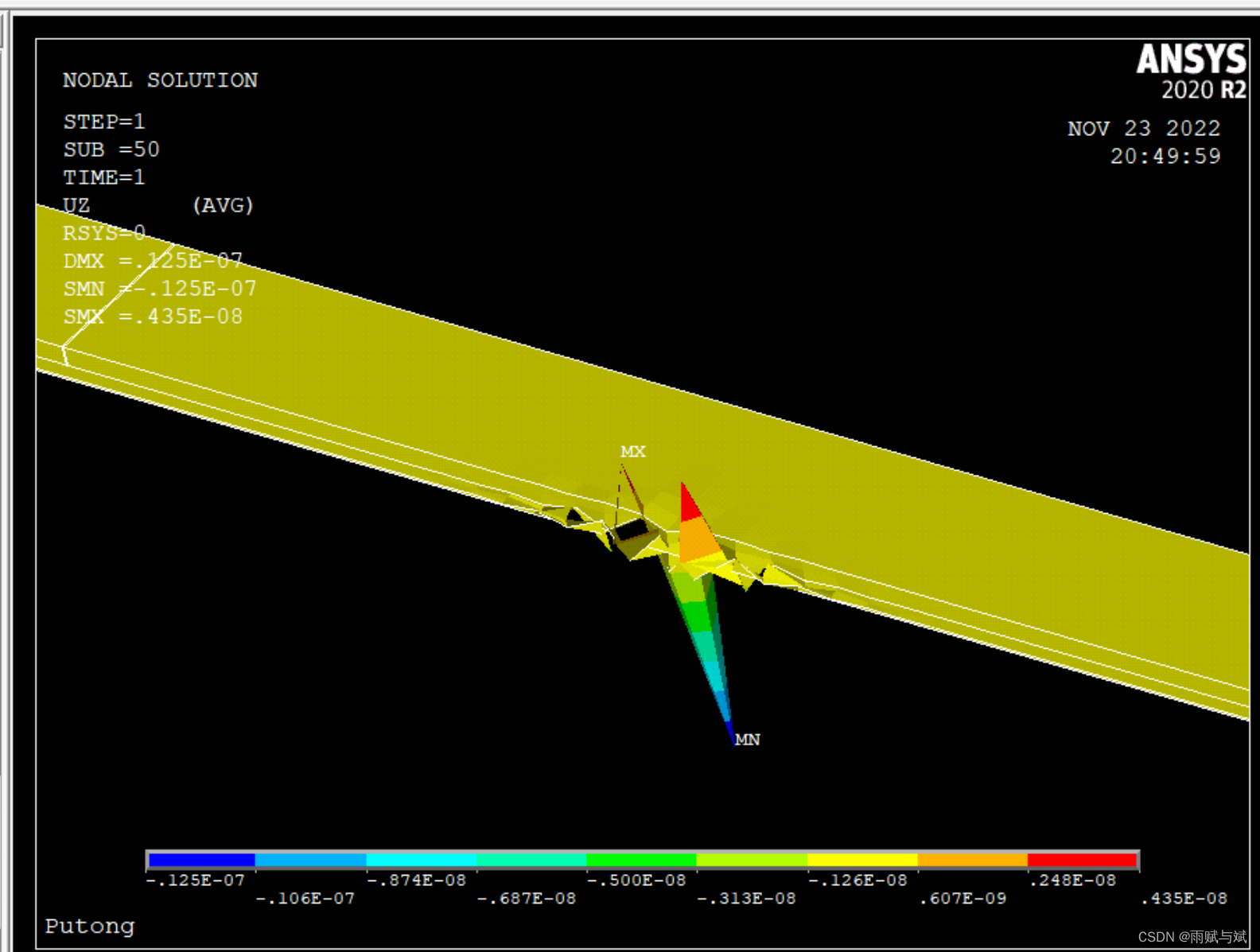

在第1荷载步50子步时，如图所示

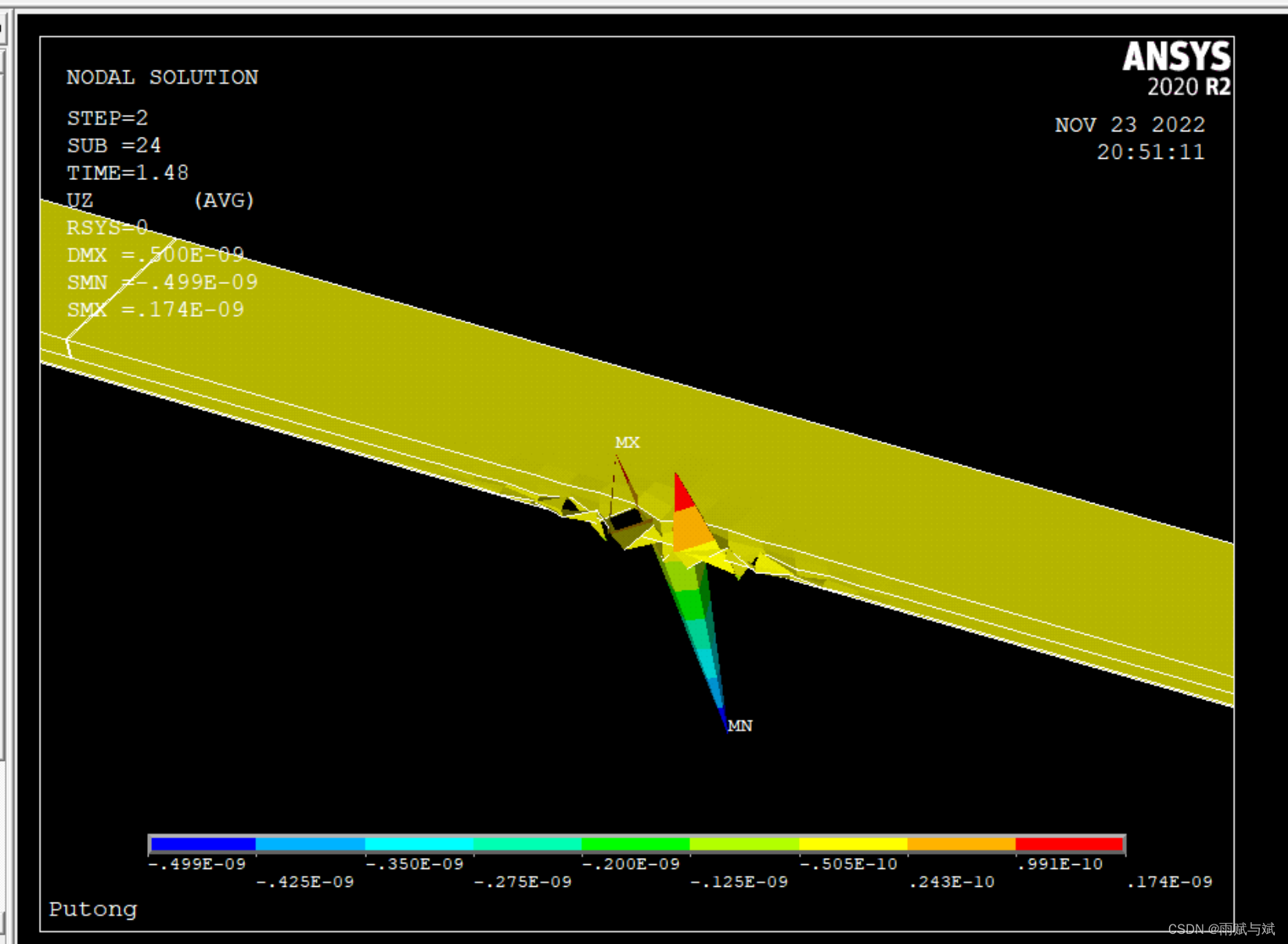

 在第2荷载步24子步时，如图所示

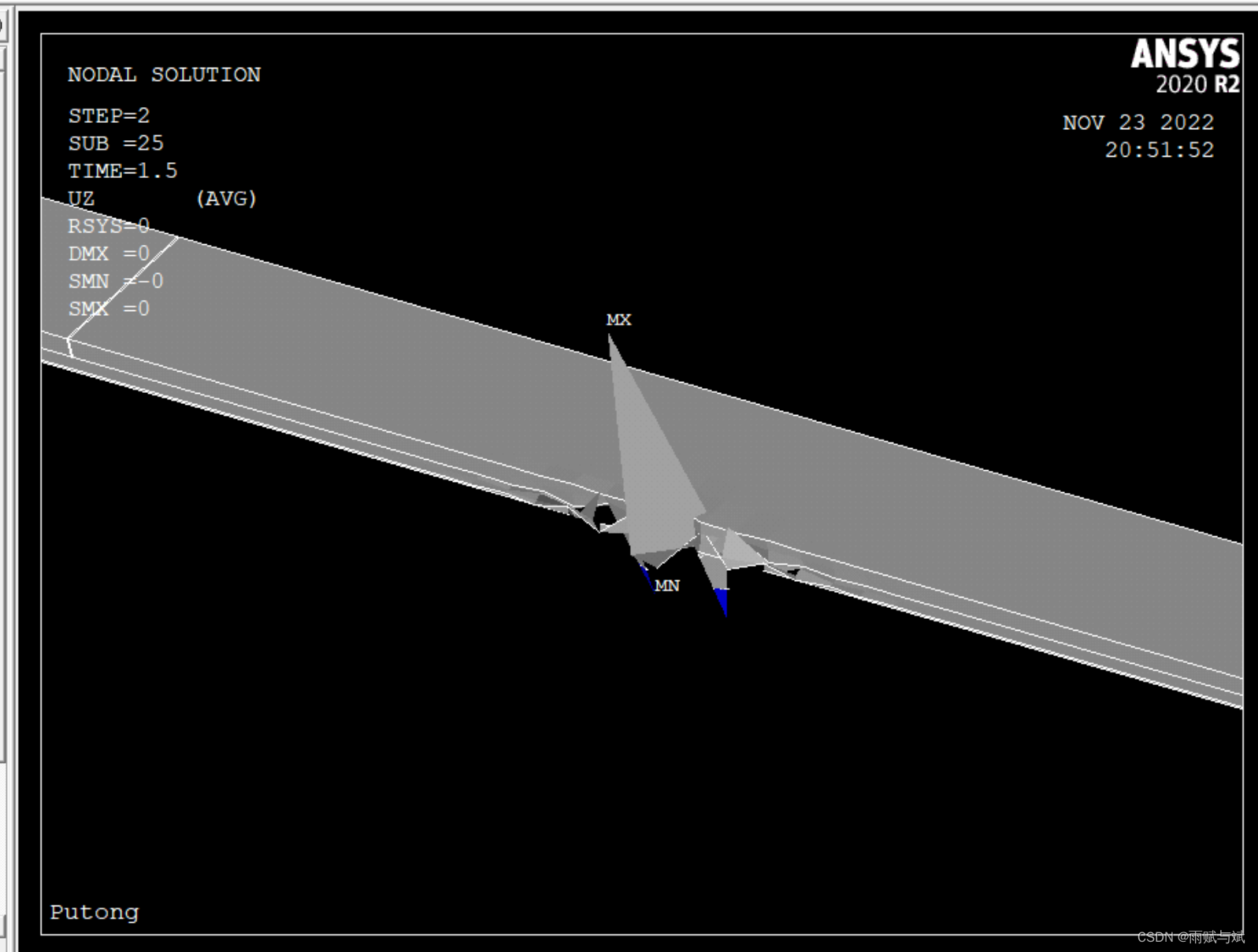

 在第2荷载步25子步时，如图所示

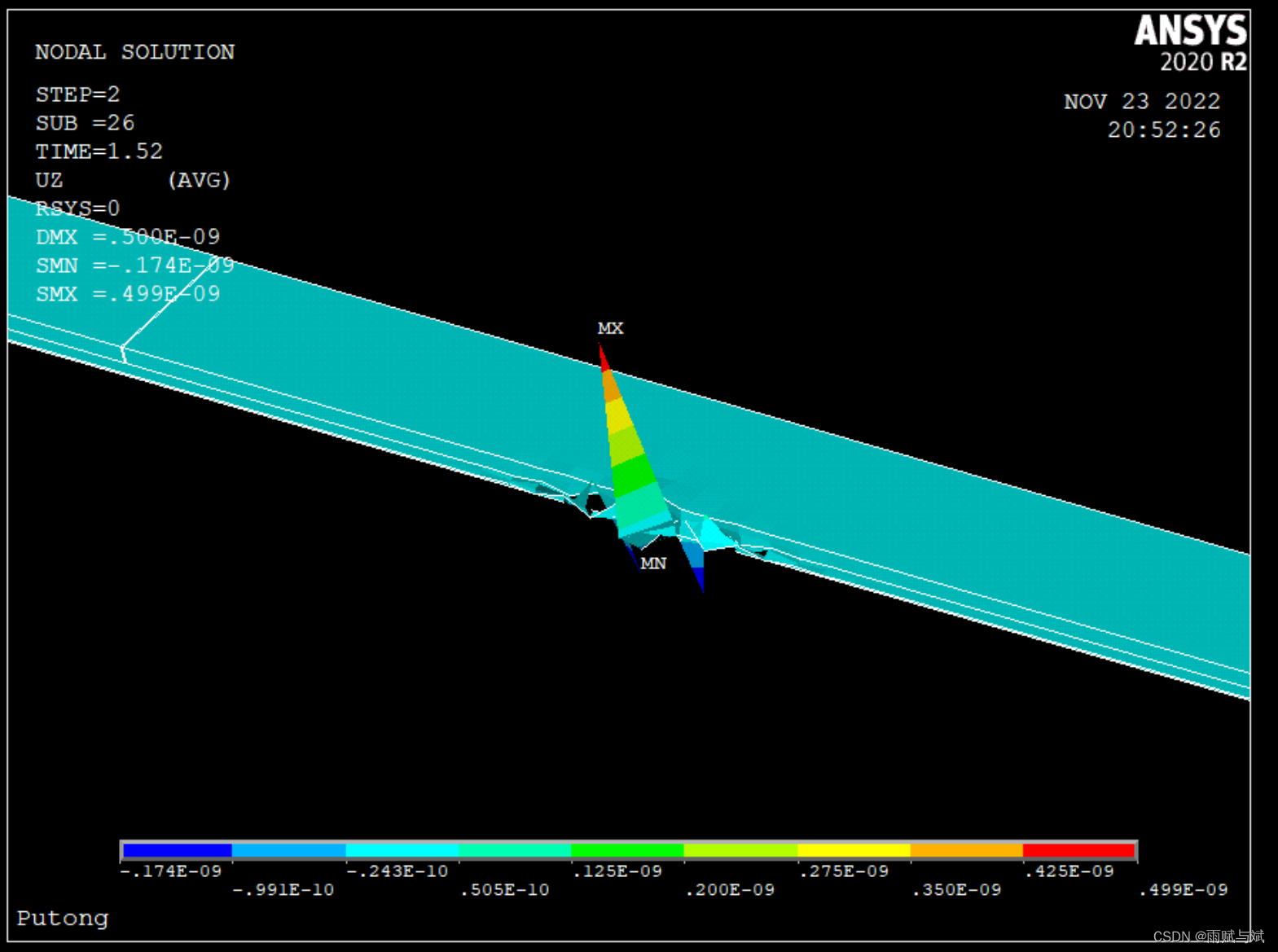

 在第2荷载步26子步时，如图所示

在第2荷载步50子步时，如图所示
