时源芯微｜近场探头确定干扰源的位置

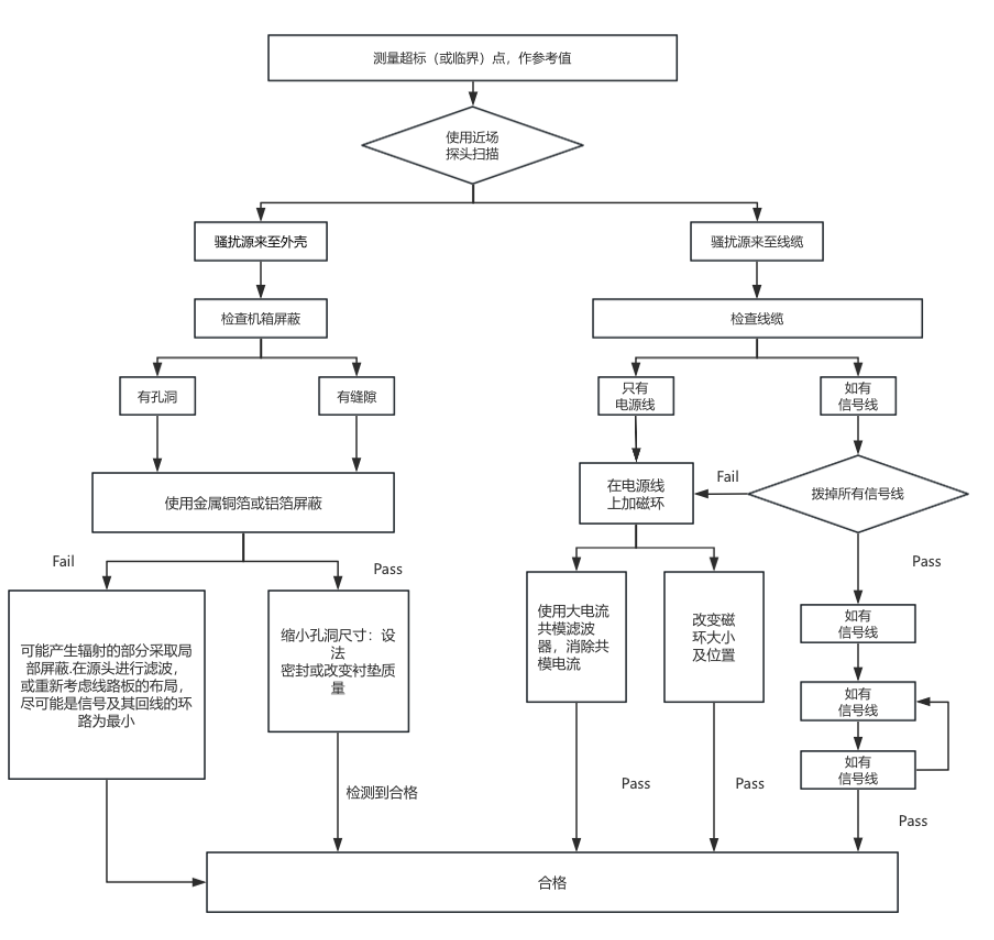

近场探头扫描：使用近场探头进行扫描，以确定干扰源的位置。

干扰源分类排查：

• 外壳相关：如果干扰源来自外壳，检查机箱屏蔽情况。若存在孔洞或缝隙，尝试使用金属铜箔或铝箔进行屏蔽。如果屏蔽失败，对可能产生辐射的部分采取局部屏蔽措施，在源头进行滤波，或重新考虑线路板的布局，尽量使信号及其回线的环路面积最小；如果屏蔽通过，则尝试缩小孔洞尺寸，设法密封或改变衬垫质量，直至检测合格。
• 线缆相关：如果干扰源来自线缆，检查线缆情况。对于只有电源线的情况，在电源线上加磁环，若失败则使用大电流共模滤波器消除共模电流，直至通过；对于有信号线的情况，先拨掉所有信号线，若通过则合格，若失败则改变磁环大小及位置，重新检查信号线，直至通过。
