单极子天线和偶极子天线有什么区别？

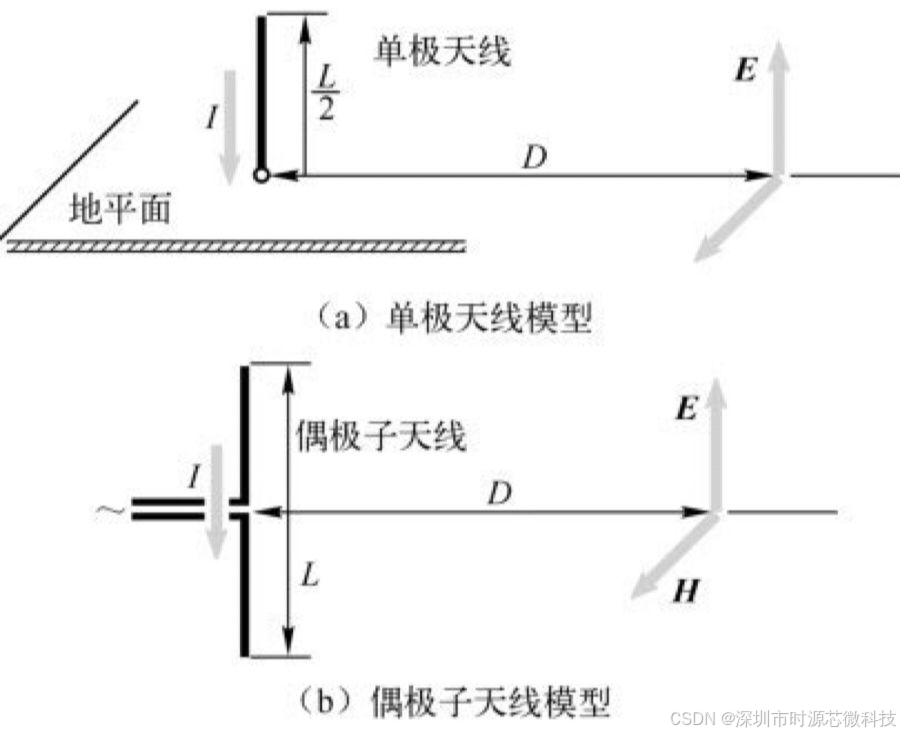

一、结构差异

1. 偶极子天线：
   • 由两个大小相同、相向的金属辐射构件组成，形状类似于“园棍”。
   • 在其中心处馈电，形成完整的环路。
   • 偶极子天线可以是半波长偶极天线（最常用）或全波长偶极天线，长度与工作频率有关。
2. 单极子天线：
   • 由单个导体组成，通常垂直或水平安装。
   • 需要依赖地面或导电平面（如人造接地面）作为另一个辐射元件，与单极一起形成一个完整的辐射系统。
   • 单极天线长度通常为四分之一波长，或其他长度的变形。

二、工作原理

1. 偶极子天线：
   • 通过在两个导体之间产生电流来发射和接收电磁波。
   • 当交变电流施加到偶极天线时，会在导体之间产生振荡电流，从而引起电磁波的辐射。
2. 单极子天线：
   • 通过在导体与大地之间形成一个虚拟的接地平面来发射和接收电磁波。
   • 大地作为反射面增强了天线的性能，使其表现出类似于完整偶极天线的辐射特性。

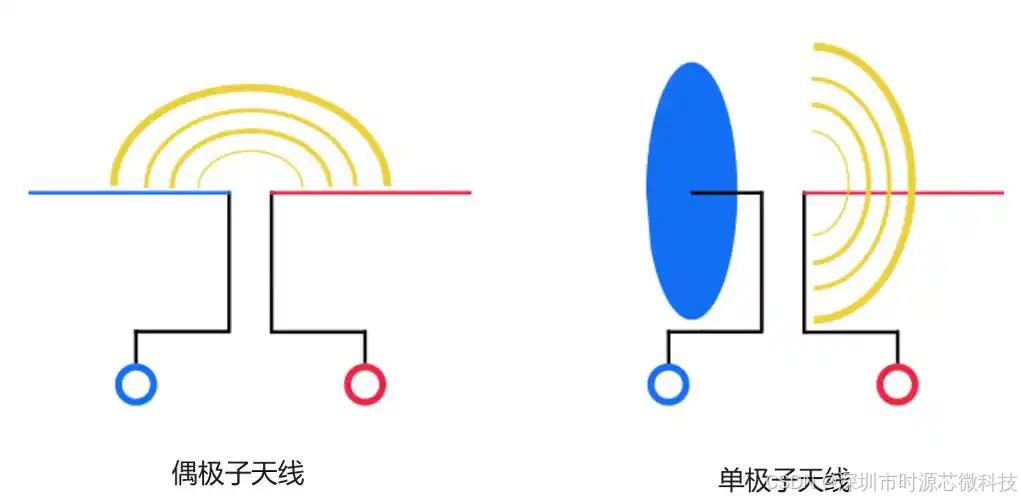

三、辐射模式

1. 偶极子天线：
   • 具有全向性，即在水平面内360度提供均匀的辐射和接收能力。
   • 在垂直面内，辐射模式呈现为双瓣形，上下方各有一瓣。
2. 单极子天线：
   • 在水平面内的辐射模式呈现为双瓣形，与偶极子天线有所不同。
   • 在垂直面内则表现出全向性。
   • 辐射能量更集中于特定方向（如垂直方向），因此在该方向上的增益可能会略高于偶极天线。

四、应用场景

1. 偶极子天线：
   • 适用于需要全向覆盖的应用场景，如广播接收、业余无线电通信、无线网络等。
   • 也常用于通信系统。
2. 单极子天线：
   • 适用于需要特定方向辐射的应用场景，如移动通信基站、广播发射、航空通信等。
   • 常用于无线通信系统和移动通信设备中。

五、其他特性

1. 输入阻抗：
   • 偶极子天线通常具有约75欧姆的特性阻抗，适合与相同阻抗的传输线匹配。
   • 单极子天线的阻抗较高，通常为单极天线长度的函数，需要通过适当的匹配技术来实现与传输线的匹配。
2. 增益：
   • 偶极子天线和单极子天线的增益通常都较低。但单极子天线在特定方向上的增益可能会略高于偶极子天线。
