AI赋能铁轨运维智能检测引领铁路安全新时代，基于YOLOv8全系列【n/s/m/l/x】参数模型开发构建铁路轨道场景下铁轨吻合偏移检测识别系统

在当今社会，火车作为大众出行的主流方式，其便捷性和高效性深受人们青睐。铁轨，作为火车行驶的基石，其铺设与维护的标准之严格，直接关系到列车运行的安全与稳定。然而，随着时间的推移以及自然环境的影响，铁轨难免会出现沉降、偏移等问题，这些潜在的安全隐患若不及时发现和处理，将对铁路交通构成严重威胁。传统上，铁轨的运维检修依赖于人工巡检，不仅成本高昂，且难以实现全天候监控，更难以应对日益增长的铁路网络维护需求。在此背景下，人工智能（AI）技术的引入，为铁轨运维带来了革命性的变革。

传统运维的挑战
传统的铁轨运维主要依赖于工程师团队，他们利用肉眼观察和特定的测量设备进行现场检查。这种方法不仅效率低下，而且在面对复杂多变的地理环境和气候条件时，往往力不从心。尤其是在偏远地区或恶劣天气下，人工巡检的难度和成本进一步增加，导致运维工作的及时性和有效性大打折扣。此外，随着铁路网络的迅速扩展，需要维护的铁轨里程数急剧增加，传统的人工巡检模式已难以满足日益增长的运维需求。

AI技术的崛起
随着人工智能技术的快速发展和广泛应用，越来越多的传统行业开始探索AI赋能的可能性。在铁路运维领域，AI模型的引入为解决传统运维难题提供了新思路。通过遍布铁道的线杆和电网，可以方便地安装摄像头设备，实现对铁轨状态的实时监控。这些摄像头采集的图像数据，经过专业团队的标注处理后，成为训练AI模型的重要素材。

基于这些真实场景数据开发的铁轨吻合自动检测模型，能够精准识别铁轨的异常情况，如沉降、偏移等。将这些模型部署在边缘端算力盒子中，即可实现对摄像头传入的视频流数据进行实时检测识别。这种全天候的计算能力，使得运维团队能够及时发现并预警潜在的安全隐患，大大缩短了响应时间，提高了运维效率。

智能运维的优势
AI赋能的铁轨运维模式，相较于传统方式，具有以下显著优势：

全天候监控：不受时间、天气等自然条件限制，实现24小时不间断监控，确保铁轨状态的实时掌握。
高效精准：AI模型能够快速准确地识别铁轨异常，减少误报和漏报，提高运维工作的针对性和有效性。
降低成本：自动化检测减少了人工巡检的频率和强度，降低了人力成本，同时提高了运维效率。
快速响应：一旦发现异常，预警信息可立即传达至运维平台，便于快速部署工程师团队进行定点精准作业。

本文就是在这样的思考背景下想要尝试从实验的角度开发构建铁路轨道场景下的铁轨偏移智能化检测系统，在前面的系列博文中我们已经进行了相应的开发实践，感兴趣的话可以自行移步阅读即可：

《AI赋能铁轨运维智能检测引领铁路安全新时代，基于YOLOv5全系列【n/s/m/l/x】参数模型开发构建铁路轨道场景下铁轨吻合偏移检测识别系统》

《AI赋能铁轨运维智能检测引领铁路安全新时代，基于YOLOv7全系列【tiny/l/x】参数模型开发构建铁路轨道场景下铁轨吻合偏移检测识别系统》

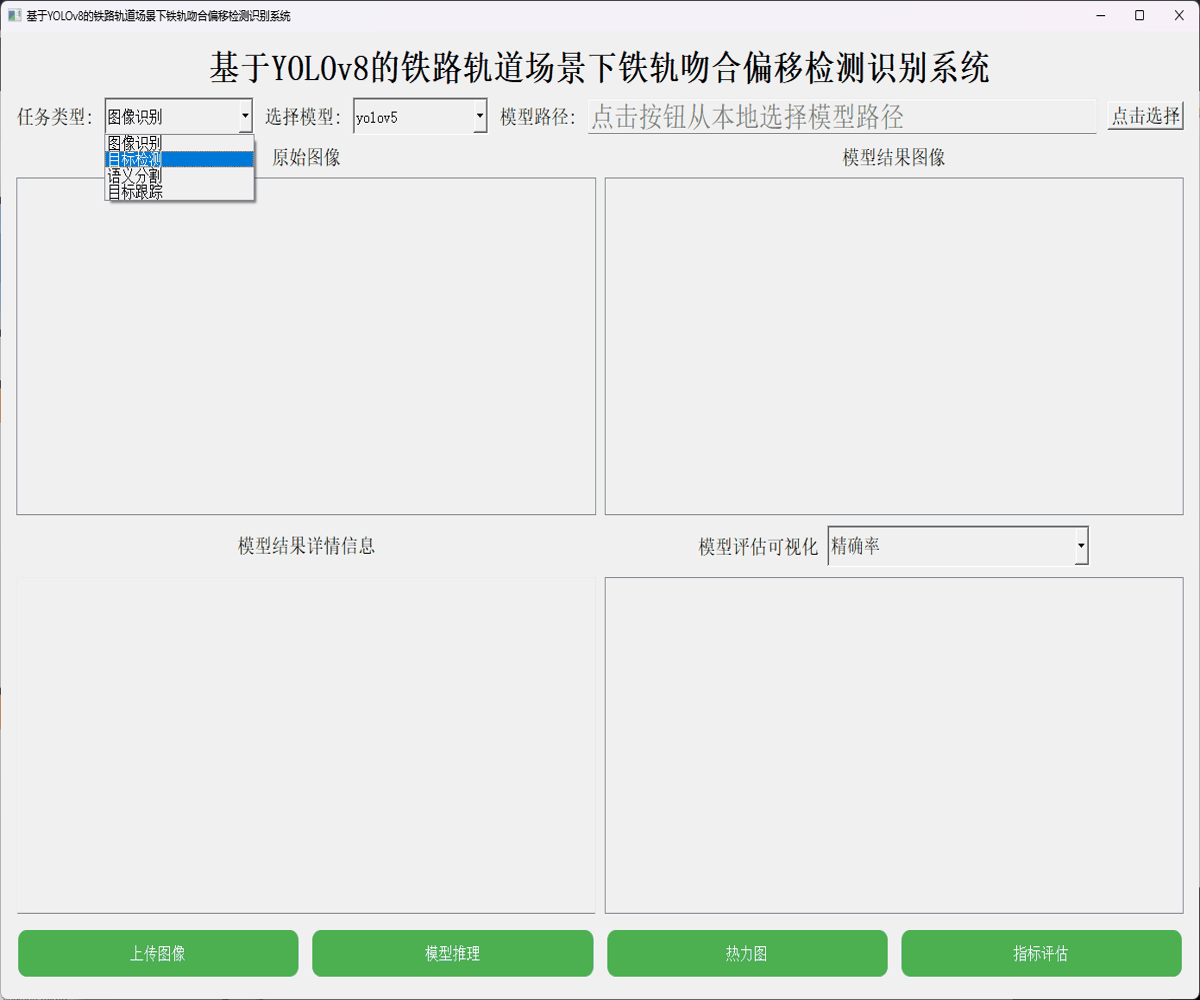

本文主要是想要基于YOLOv8全系列的模型来进行相应的开发实践，首先看下实例效果：

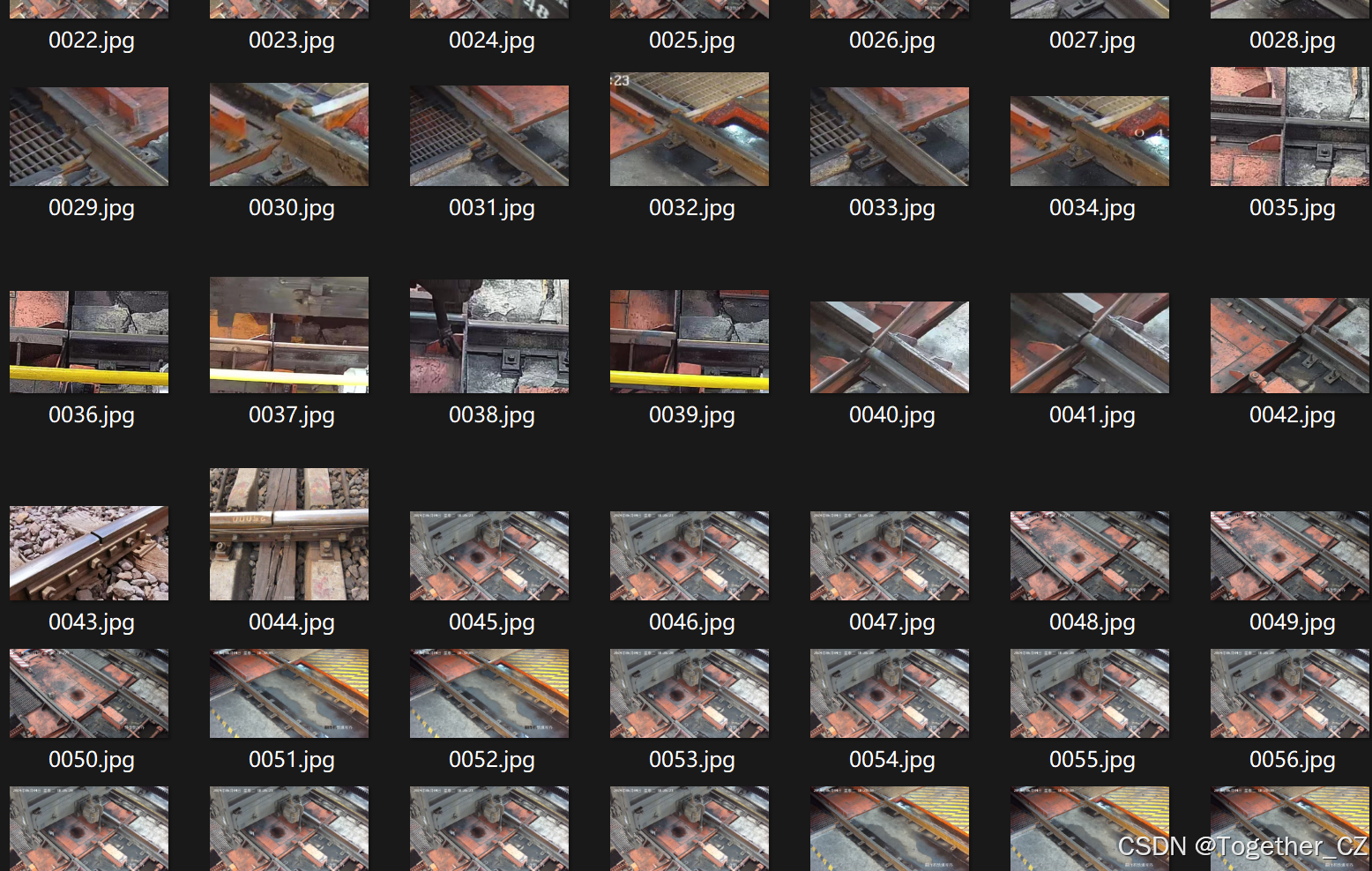

接下来看下实例数据：

如果对YOLOv8开发构建自己的目标检测项目有疑问的可以看下面的文章，如下所示：

《基于YOLOv8开发构建目标检测模型超详细教程【以焊缝质量检测数据场景为例】》

非常详细的开发实践教程。本文这里就不再展开了，因为从YOLOv8开始变成了一个安装包的形式，整体跟v5和v7的使用差异还是比较大的。

YOLOv8核心特性和改动如下：
1、提供了一个全新的SOTA模型（state-of-the-art model），包括 P5 640 和 P6 1280 分辨率的目标检测网络和基于YOLACT的实例分割模型。和 YOLOv5 一样，基于缩放系数也提供了 N/S/M/L/X 尺度的不同大小模型，用于满足不同场景需求
2、骨干网络和 Neck 部分可能参考了 YOLOv7 ELAN 设计思想，将 YOLOv5 的 C3 结构换成了梯度流更丰富的 C2f 结构，并对不同尺度模型调整了不同的通道数，属于对模型结构精心微调，不再是一套参数应用所有模型，大幅提升了模型性能。
3、Head 部分相比 YOLOv5 改动较大，换成了目前主流的解耦头结构，将分类和检测头分离，同时也从Anchor-Based 换成了 Anchor-Free
4、Loss 计算方面采用了TaskAlignedAssigner正样本分配策略，并引入了Distribution Focal Loss
5、训练的数据增强部分引入了 YOLOX 中的最后 10 epoch 关闭 Mosiac 增强的操作，可以有效地提升精度

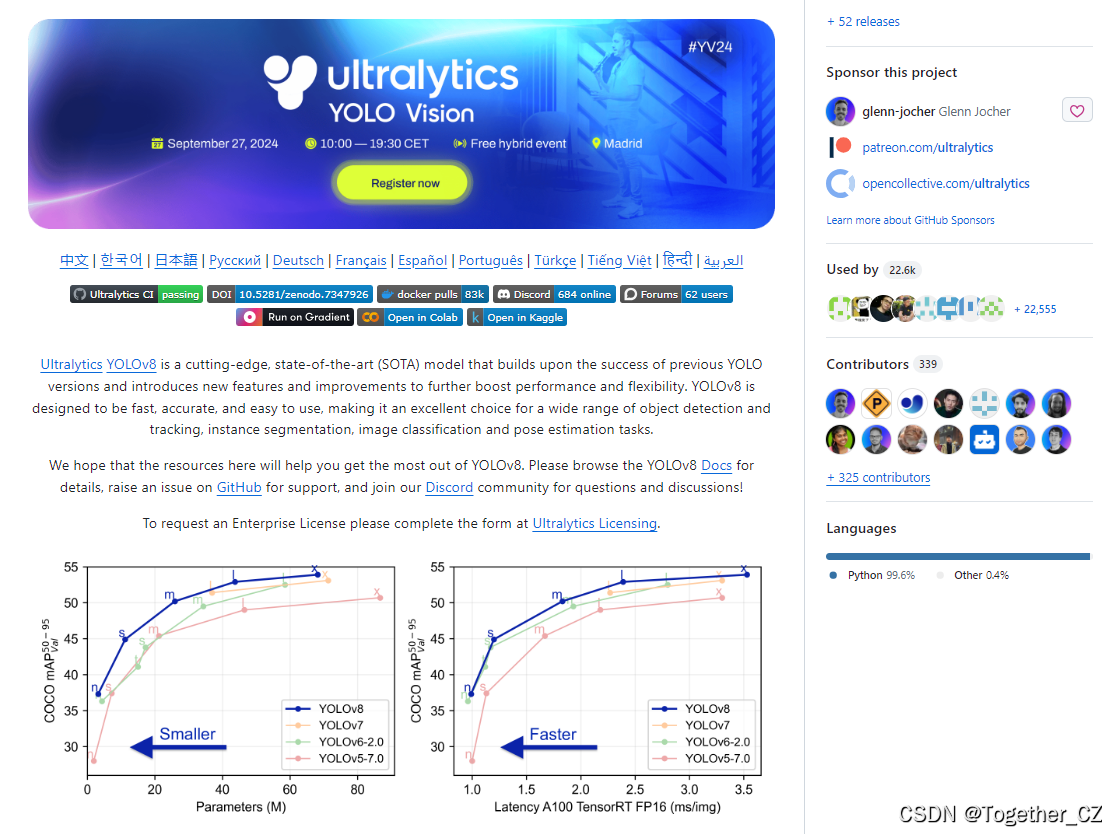

官方项目地址在这里，如下所示：

目前已经收获了超过3.3w的star量，还是很出色的了。

官方提供的基于COCO数据集的预训练模型如下所示：

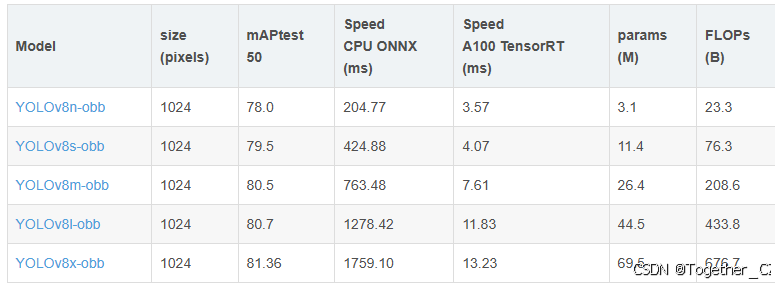

除了常规的目标检测任务之外，还有旋转目标检测，如下：

是基于DOTAv1数据集训练得到的。

YOLOv8的定位不仅仅是目标检测，而是性能强大全面的工具库，故而在任务类型上同时支持：姿态估计、检测、分类、分割、跟踪多种类型，可以根据自己的需要进行选择使用，这里就不再详细展开了。

简单的实例实现如下所示：

from ultralytics import YOLO

# yolov8n
model = YOLO('yolov8n.yaml').load('yolov8n.pt')  # build from YAML and transfer weights
model.train(data='data/self.yaml', epochs=100, imgsz=640)


# yolov8s
model = YOLO('yolov8s.yaml').load('yolov8s.pt')  # build from YAML and transfer weights
model.train(data='data/self.yaml', epochs=100, imgsz=640)


# yolov8m
model = YOLO('yolov8m.yaml').load('yolov8m.pt')  # build from YAML and transfer weights
model.train(data='data/self.yaml', epochs=100, imgsz=640)


# yolov8l
model = YOLO('yolov8l.yaml').load('yolov8l.pt')  # build from YAML and transfer weights
model.train(data='data/self.yaml', epochs=100, imgsz=640)


# yolov8x
model = YOLO('yolov8x.yaml').load('yolov8x.pt')  # build from YAML and transfer weights
model.train(data='data/self.yaml', epochs=100, imgsz=640)

这里我们依次选择n、s、m、l和x五款不同参数量级的模型来进行开发。

这里给出yolov8的模型文件如下：

# Parameters
nc: 2  # number of classes
scales: # model compound scaling constants, i.e. 'model=yolov8n.yaml' will call yolov8.yaml with scale 'n'
  # [depth, width, max_channels]
  n: [0.33, 0.25, 1024]  # YOLOv8n summary: 225 layers,  3157200 parameters,  3157184 gradients,   8.9 GFLOPs
  s: [0.33, 0.50, 1024]  # YOLOv8s summary: 225 layers, 11166560 parameters, 11166544 gradients,  28.8 GFLOPs
  m: [0.67, 0.75, 768]   # YOLOv8m summary: 295 layers, 25902640 parameters, 25902624 gradients,  79.3 GFLOPs
  l: [1.00, 1.00, 512]   # YOLOv8l summary: 365 layers, 43691520 parameters, 43691504 gradients, 165.7 GFLOPs
  x: [1.00, 1.25, 512]   # YOLOv8x summary: 365 layers, 68229648 parameters, 68229632 gradients, 258.5 GFLOPs

# YOLOv8.0n backbone
backbone:
  # [from, repeats, module, args]
  - [-1, 1, Conv, [64, 3, 2]]  # 0-P1/2
  - [-1, 1, Conv, [128, 3, 2]]  # 1-P2/4
  - [-1, 3, C2f, [128, True]]
  - [-1, 1, Conv, [256, 3, 2]]  # 3-P3/8
  - [-1, 6, C2f, [256, True]]
  - [-1, 1, Conv, [512, 3, 2]]  # 5-P4/16
  - [-1, 6, C2f, [512, True]]
  - [-1, 1, Conv, [1024, 3, 2]]  # 7-P5/32
  - [-1, 3, C2f, [1024, True]]
  - [-1, 1, SPPF, [1024, 5]]  # 9

# YOLOv8.0n head
head:
  - [-1, 1, nn.Upsample, [None, 2, 'nearest']]
  - [[-1, 6], 1, Concat, [1]]  # cat backbone P4
  - [-1, 3, C2f, [512]]  # 12

  - [-1, 1, nn.Upsample, [None, 2, 'nearest']]
  - [[-1, 4], 1, Concat, [1]]  # cat backbone P3
  - [-1, 3, C2f, [256]]  # 15 (P3/8-small)

  - [-1, 1, Conv, [256, 3, 2]]
  - [[-1, 12], 1, Concat, [1]]  # cat head P4
  - [-1, 3, C2f, [512]]  # 18 (P4/16-medium)

  - [-1, 1, Conv, [512, 3, 2]]
  - [[-1, 9], 1, Concat, [1]]  # cat head P5
  - [-1, 3, C2f, [1024]]  # 21 (P5/32-large)

  - [[15, 18, 21], 1, Detect, [nc]]  # Detect(P3, P4, P5)

囊括了五款不同参数量级的模型。在训练结算保持相同的参数设置，等待训练完成后我们横向对比可视化来整体对比分析。

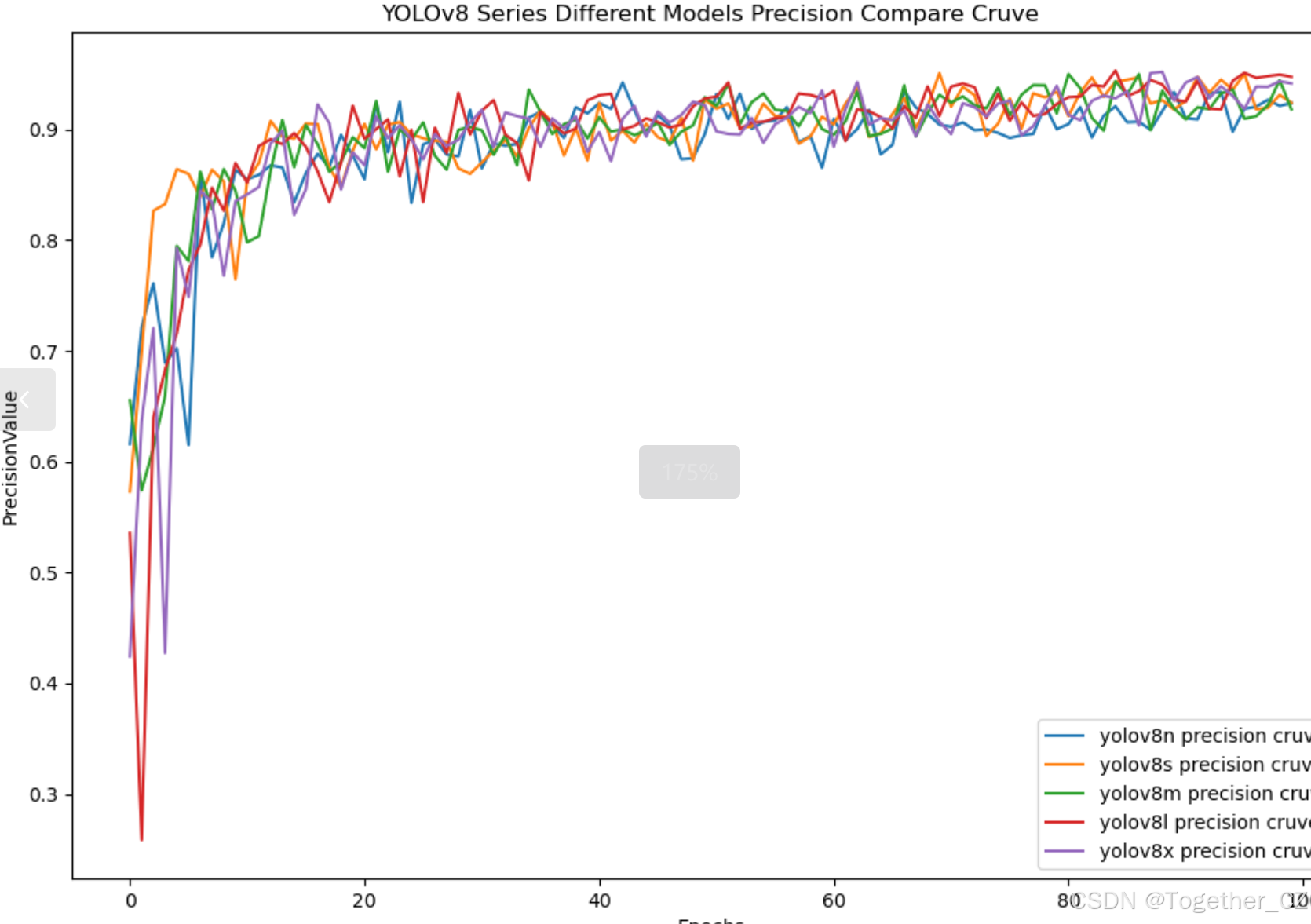

【Precision曲线】
精确率曲线（Precision Curve）是一种用于评估二分类模型在不同阈值下的精确率性能的可视化工具。它通过绘制不同阈值下的精确率和召回率之间的关系图来帮助我们了解模型在不同阈值下的表现。
精确率（Precision）是指被正确预测为正例的样本数占所有预测为正例的样本数的比例。召回率（Recall）是指被正确预测为正例的样本数占所有实际为正例的样本数的比例。
绘制精确率曲线的步骤如下：
使用不同的阈值将预测概率转换为二进制类别标签。通常，当预测概率大于阈值时，样本被分类为正例，否则分类为负例。
对于每个阈值，计算相应的精确率和召回率。
将每个阈值下的精确率和召回率绘制在同一个图表上，形成精确率曲线。
根据精确率曲线的形状和变化趋势，可以选择适当的阈值以达到所需的性能要求。
通过观察精确率曲线，我们可以根据需求确定最佳的阈值，以平衡精确率和召回率。较高的精确率意味着较少的误报，而较高的召回率则表示较少的漏报。根据具体的业务需求和成本权衡，可以在曲线上选择合适的操作点或阈值。
精确率曲线通常与召回率曲线（Recall Curve）一起使用，以提供更全面的分类器性能分析，并帮助评估和比较不同模型的性能。

【Recall曲线】
召回率曲线（Recall Curve）是一种用于评估二分类模型在不同阈值下的召回率性能的可视化工具。它通过绘制不同阈值下的召回率和对应的精确率之间的关系图来帮助我们了解模型在不同阈值下的表现。
召回率（Recall）是指被正确预测为正例的样本数占所有实际为正例的样本数的比例。召回率也被称为灵敏度（Sensitivity）或真正例率（True Positive Rate）。
绘制召回率曲线的步骤如下：
使用不同的阈值将预测概率转换为二进制类别标签。通常，当预测概率大于阈值时，样本被分类为正例，否则分类为负例。
对于每个阈值，计算相应的召回率和对应的精确率。
将每个阈值下的召回率和精确率绘制在同一个图表上，形成召回率曲线。
根据召回率曲线的形状和变化趋势，可以选择适当的阈值以达到所需的性能要求。
通过观察召回率曲线，我们可以根据需求确定最佳的阈值，以平衡召回率和精确率。较高的召回率表示较少的漏报，而较高的精确率意味着较少的误报。根据具体的业务需求和成本权衡，可以在曲线上选择合适的操作点或阈值。
召回率曲线通常与精确率曲线（Precision Curve）一起使用，以提供更全面的分类器性能分析，并帮助评估和比较不同模型的性能。

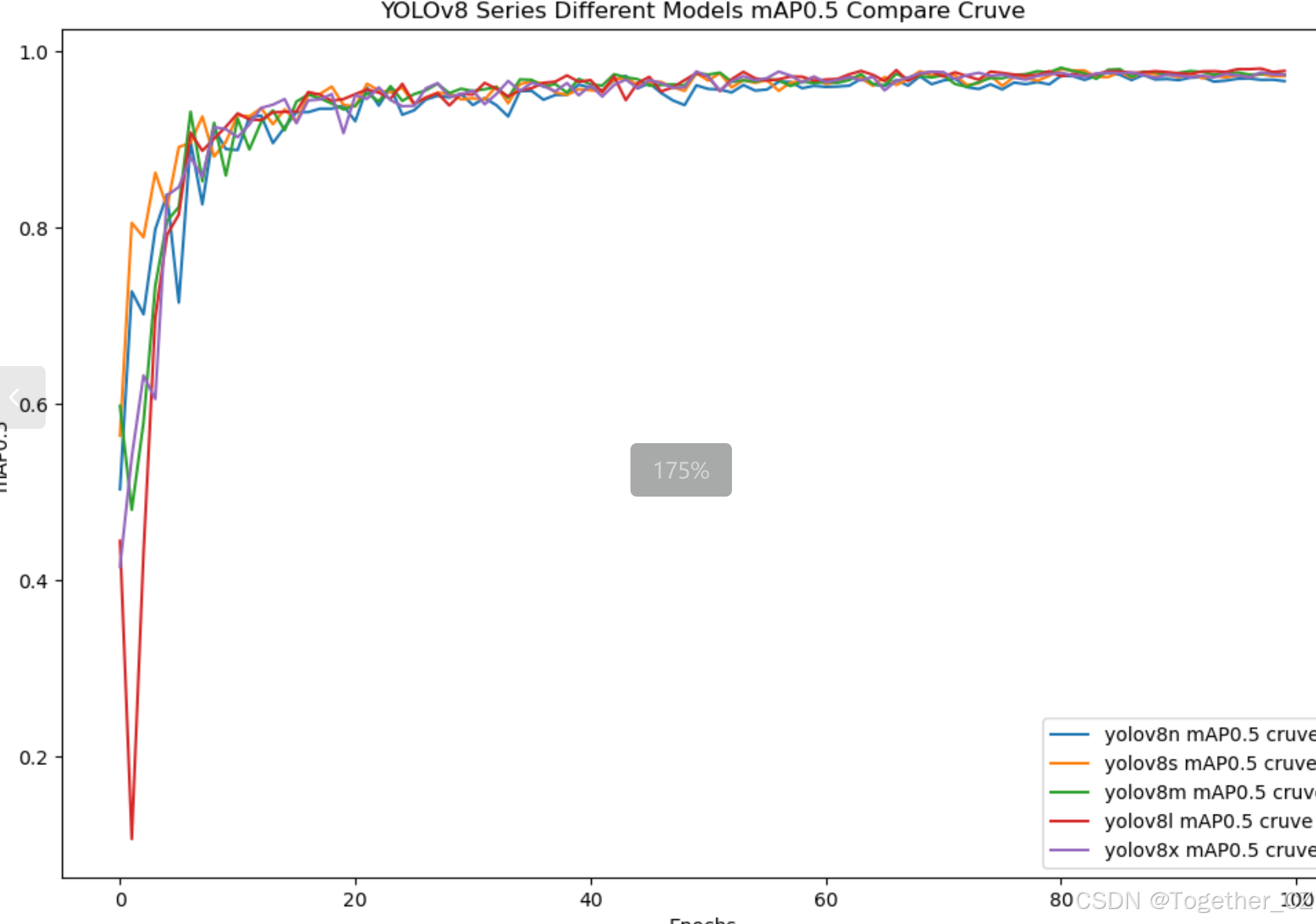

【mAP0.5】
mAP0.5，也被称为mAP@0.5或AP50，指的是当Intersection over Union（IoU）阈值为0.5时的平均精度（mean Average Precision）。IoU是一个用于衡量预测边界框与真实边界框之间重叠程度的指标，其值范围在0到1之间。当IoU值为0.5时，意味着预测框与真实框至少有50%的重叠部分。
在计算mAP0.5时，首先会为每个类别计算所有图片的AP（Average Precision），然后将所有类别的AP值求平均，得到mAP0.5。AP是Precision-Recall Curve曲线下面的面积，这个面积越大，说明AP的值越大，类别的检测精度就越高。
mAP0.5主要关注模型在IoU阈值为0.5时的性能，当mAP0.5的值很高时，说明算法能够准确检测到物体的位置，并且将其与真实标注框的IoU值超过了阈值0.5。

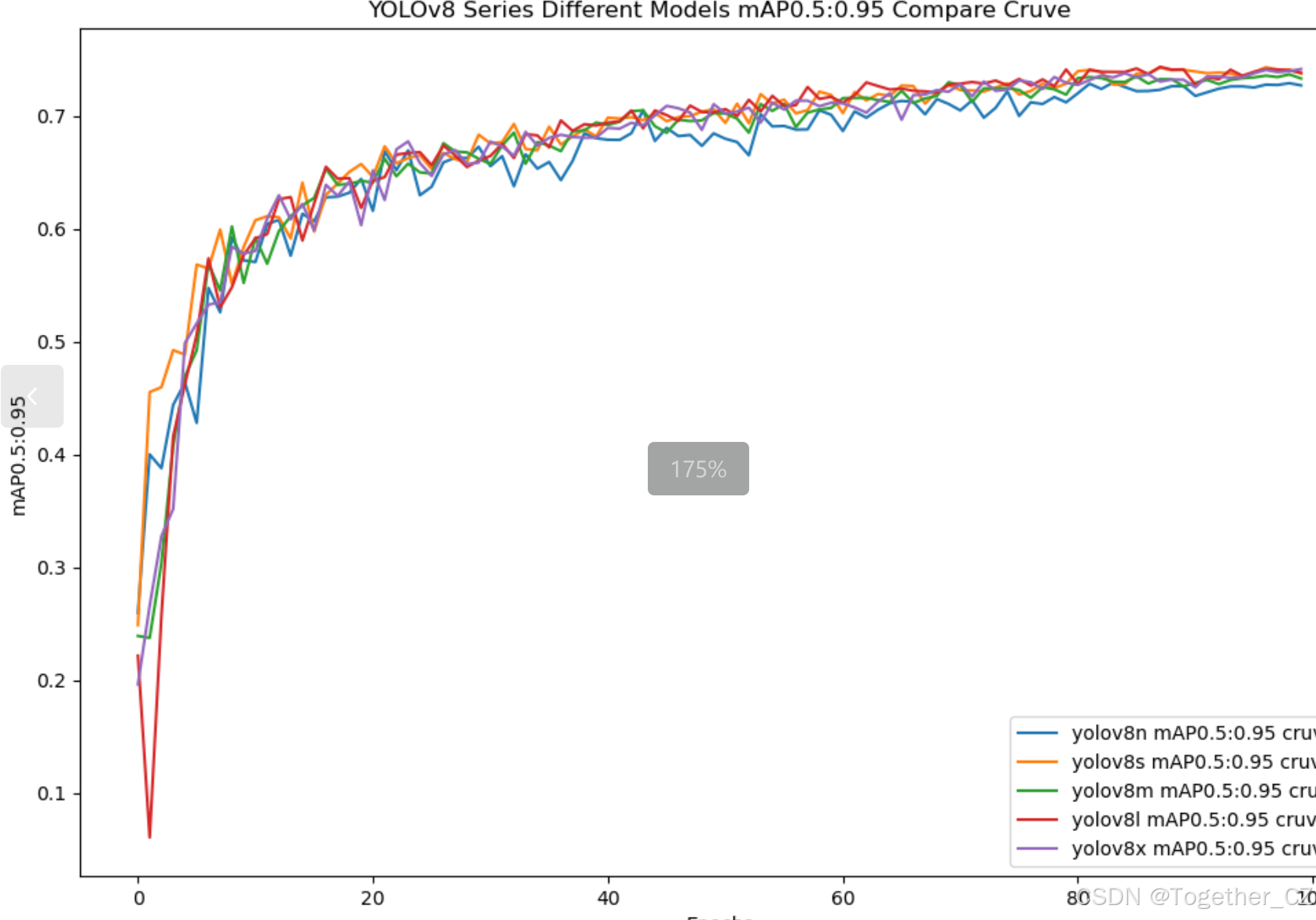

【mAP0.5:0.95】
mAP0.5:0.95，也被称为mAP@[0.5:0.95]或AP@[0.5:0.95]，表示在IoU阈值从0.5到0.95变化时，取各个阈值对应的mAP的平均值。具体来说，它会在IoU阈值从0.5开始，以0.05为步长，逐步增加到0.95，并在每个阈值下计算mAP，然后将这些mAP值求平均。
这个指标考虑了多个IoU阈值下的平均精度，从而更全面、更准确地评估模型性能。当mAP0.5:0.95的值很高时，说明算法在不同阈值下的检测结果均非常准确，覆盖面广，可以适应不同的场景和应用需求。
对于一些需求比较高的场合，比如安全监控等领域，需要保证高的准确率和召回率，这时mAP0.5:0.95可能更适合作为模型的评价标准。
综上所述，mAP0.5和mAP0.5:0.95都是用于评估目标检测模型性能的重要指标，但它们的关注点有所不同。mAP0.5主要关注模型在IoU阈值为0.5时的性能，而mAP0.5:0.95则考虑了多个IoU阈值下的平均精度，从而更全面、更准确地评估模型性能。

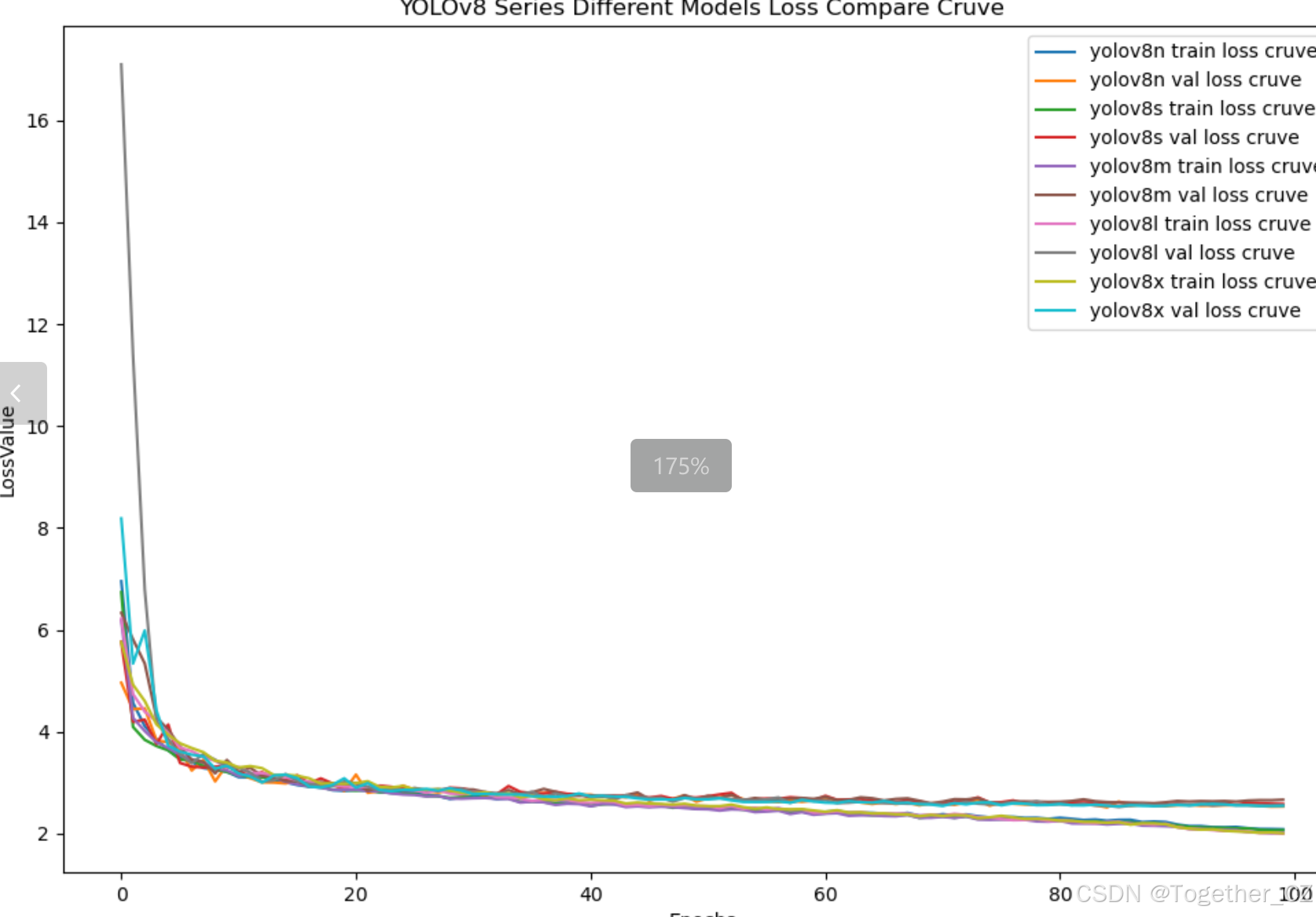

【loss曲线】

在深度学习的训练过程中，loss函数用于衡量模型预测结果与实际标签之间的差异。loss曲线则是通过记录每个epoch（或者迭代步数）的loss值，并将其以图形化的方式展现出来，以便我们更好地理解和分析模型的训练过程。

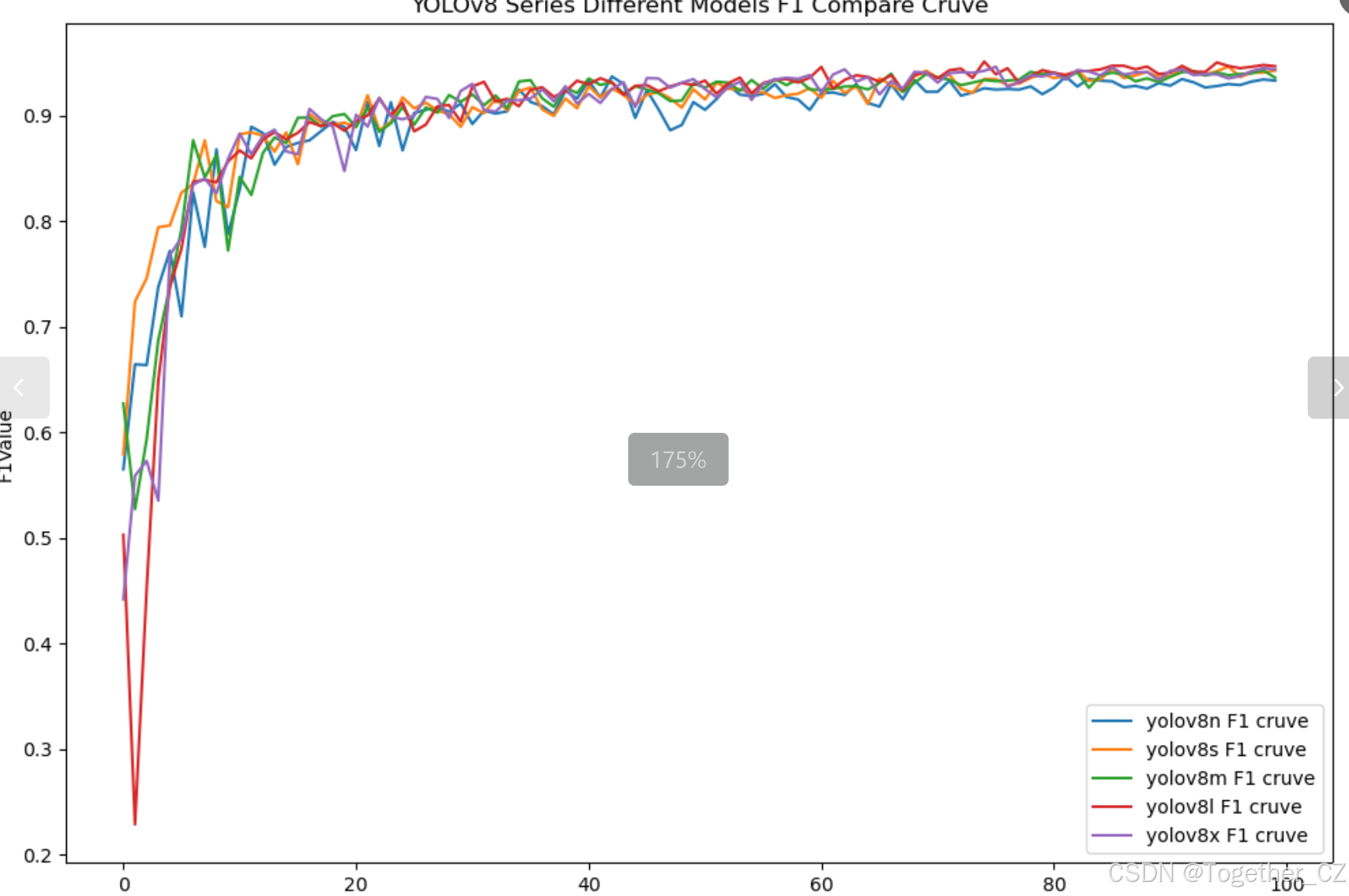

【F1值曲线】
F1值曲线是一种用于评估二分类模型在不同阈值下的性能的可视化工具。它通过绘制不同阈值下的精确率（Precision）、召回率（Recall）和F1分数的关系图来帮助我们理解模型的整体性能。
F1分数是精确率和召回率的调和平均值，它综合考虑了两者的性能指标。F1值曲线可以帮助我们确定在不同精确率和召回率之间找到一个平衡点，以选择最佳的阈值。
绘制F1值曲线的步骤如下：
使用不同的阈值将预测概率转换为二进制类别标签。通常，当预测概率大于阈值时，样本被分类为正例，否则分类为负例。
对于每个阈值，计算相应的精确率、召回率和F1分数。
将每个阈值下的精确率、召回率和F1分数绘制在同一个图表上，形成F1值曲线。
根据F1值曲线的形状和变化趋势，可以选择适当的阈值以达到所需的性能要求。
F1值曲线通常与接收者操作特征曲线（ROC曲线）一起使用，以帮助评估和比较不同模型的性能。它们提供了更全面的分类器性能分析，可以根据具体应用场景来选择合适的模型和阈值设置。

综合实验对比来看：五款不同参数量级的模型最终没有拉开非常明显的间隔，达到了较为相近的效果，l和x系列模型训练过程中产生的波动较大，其余三款模型效果相当，综合考虑最终选择使用s系列的模型作为最终的线上推理模型。

接下来看下s系列模型的结果详情。

【离线推理实例】

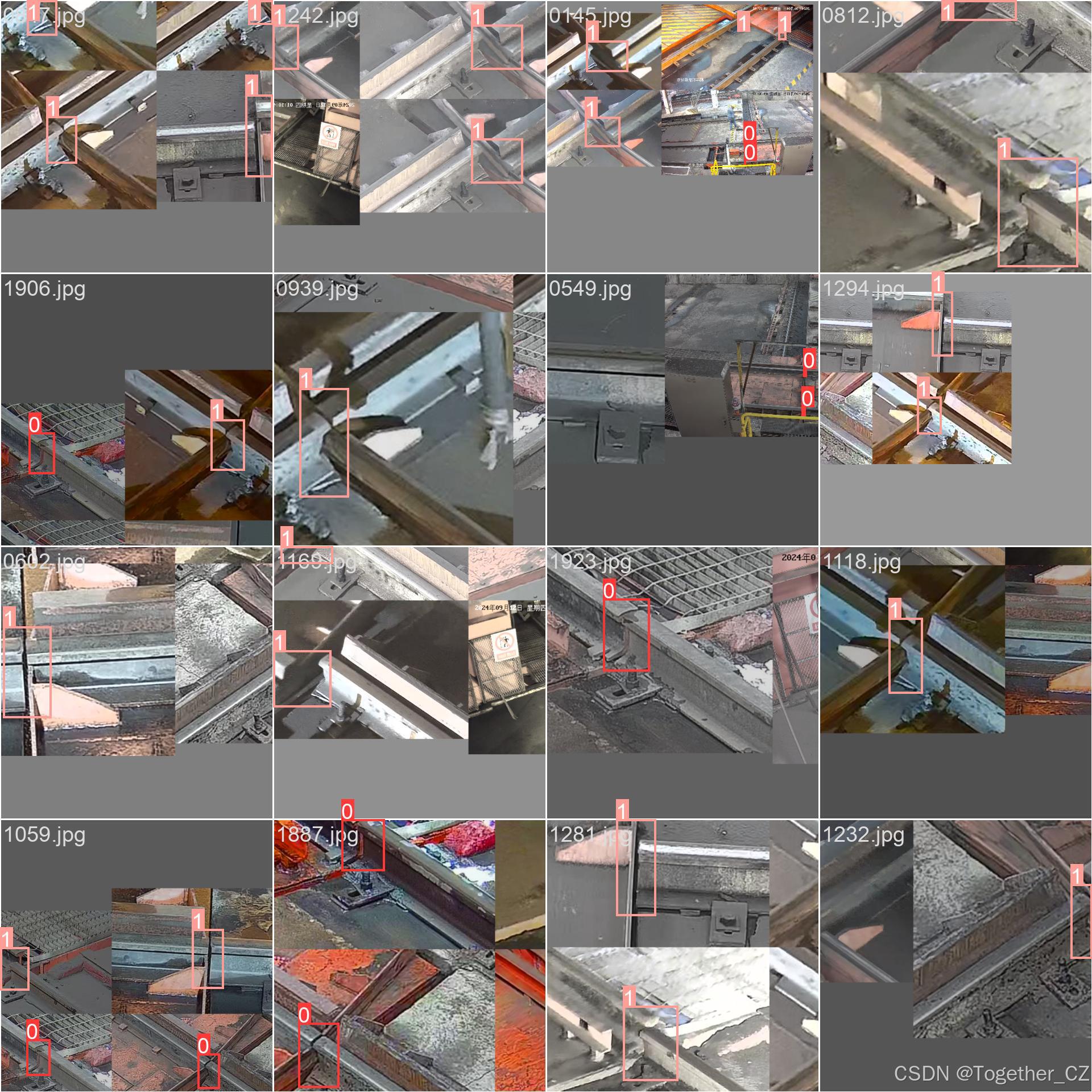

【Batch实例】

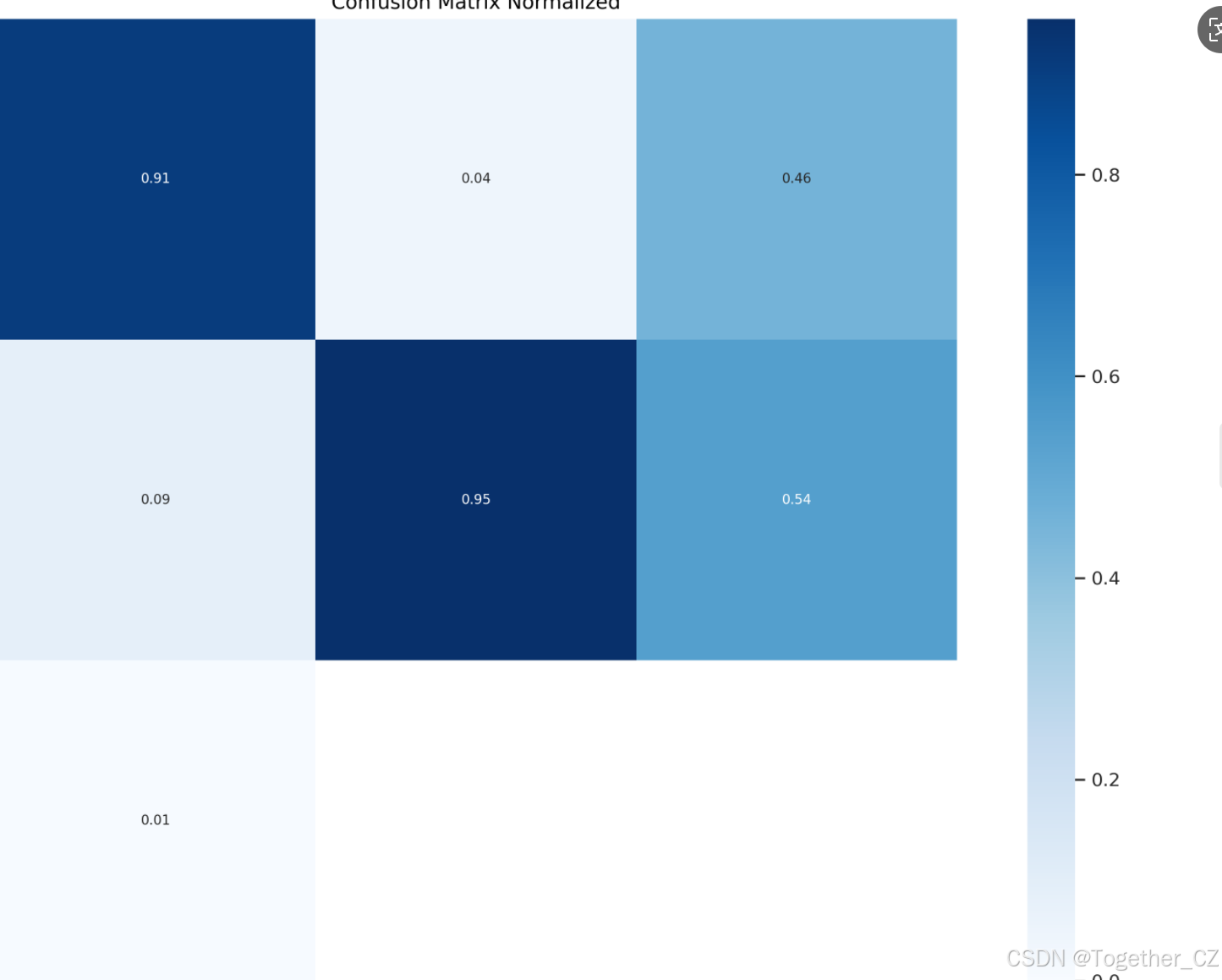

【混淆矩阵】

【F1值曲线】

【精确率曲线】

【PR曲线】

【Recall曲线】

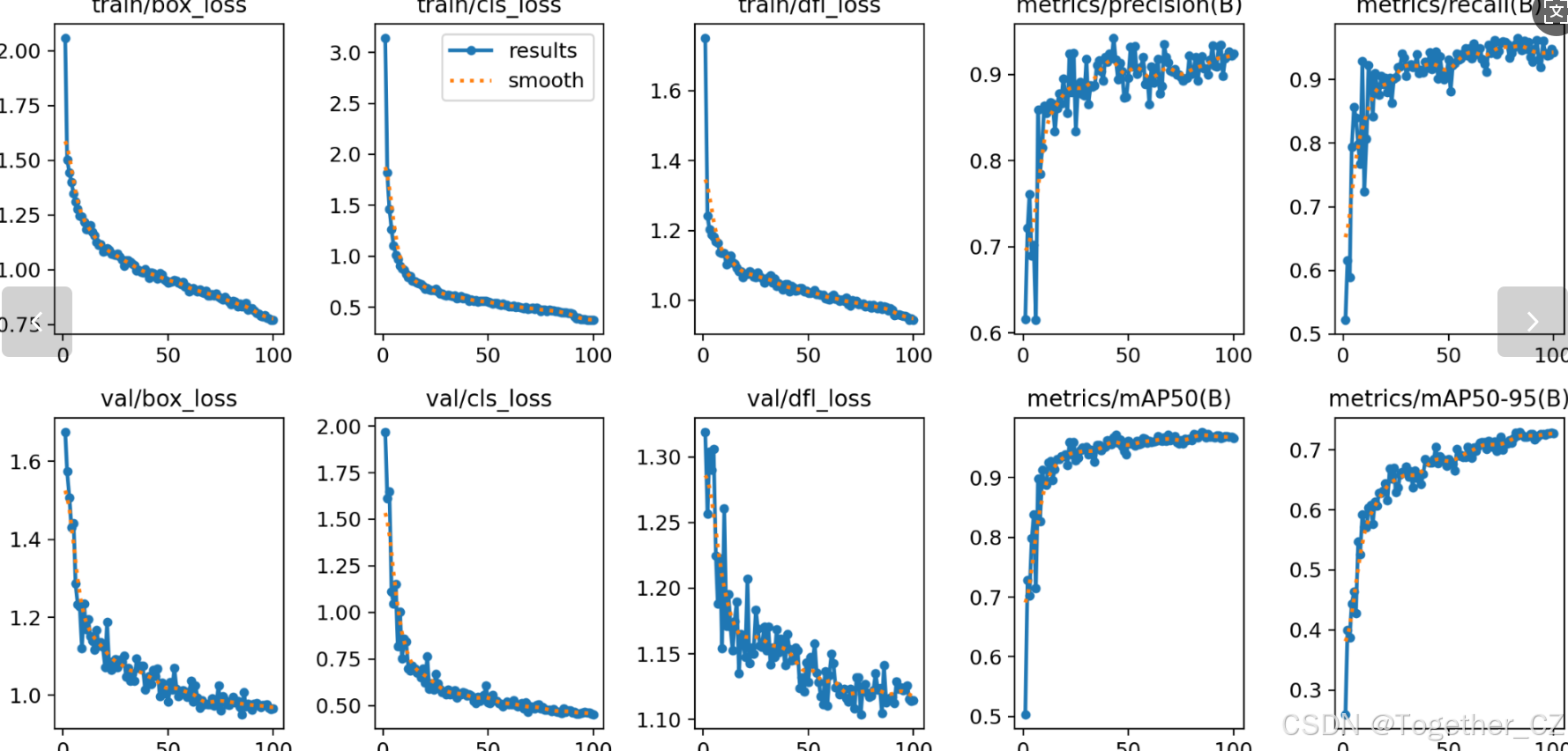

【训练可视化】

AI技术在铁轨运维领域的应用，标志着铁路安全管理向智能化、自动化迈出了重要一步。它不仅解决了传统运维模式面临的诸多挑战，更为铁路交通的安全、高效运行提供了有力保障。随着技术的不断进步和应用的深入，智能运维将成为铁路行业转型升级的重要驱动力，引领铁路安全进入新时代。未来，我们有理由相信，AI技术将在更多领域展现其巨大潜力，为人类社会的可持续发展贡献力量。
