PY32F003 系列 MCU

国产 32 位 MCU 日渐风行。在新做的项目中，为了 Cost-down，考虑要用国产 MCU 替代进口货，如果可行，在单片机这一块，BOM 可以降低一块钱。近日在考虑普冉（PUYA）的32位MCU。由于板子上 MCU 所需功能较为单一，因此考虑使用入门级的一款 MCU 进行替代。最终选择了 PY32F003F18P。

这个型号采用 TSSOP20 封装，PCB 占用面积比较小
虽然配备的内核是 Cortex-M0+，但其工作频率高达 48MHz（下图简介中的 32MHz 工作频率好像是笔误），单周期乘除法，软浮点运算，估计运算速度是够用的
存储器容量也较大，64KByte Flash 和 8KByte SRAM，代码足够装得下
UART 外设有两个，满足使用需求
1个 ADC，具有10个通道，满足使用需求
3个 DMA 通道，满足使用需求
至少5个可用的 16 位定时器，满足使用需求

开发环境：硬件连接

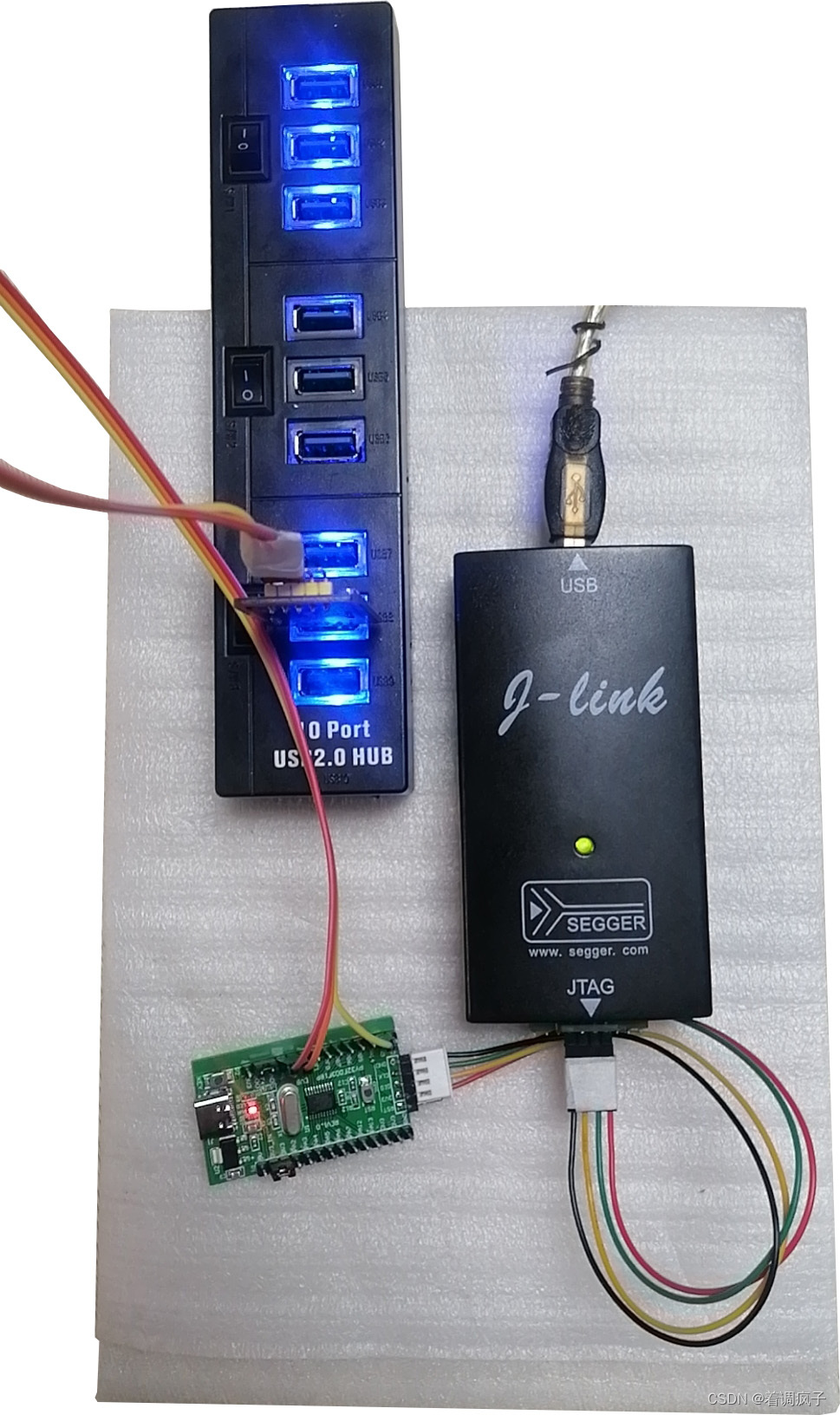

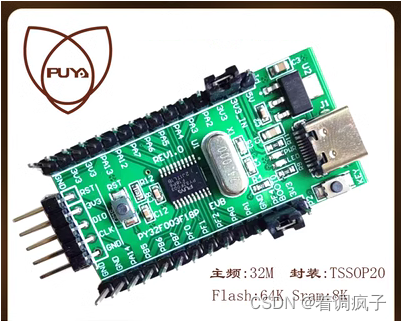

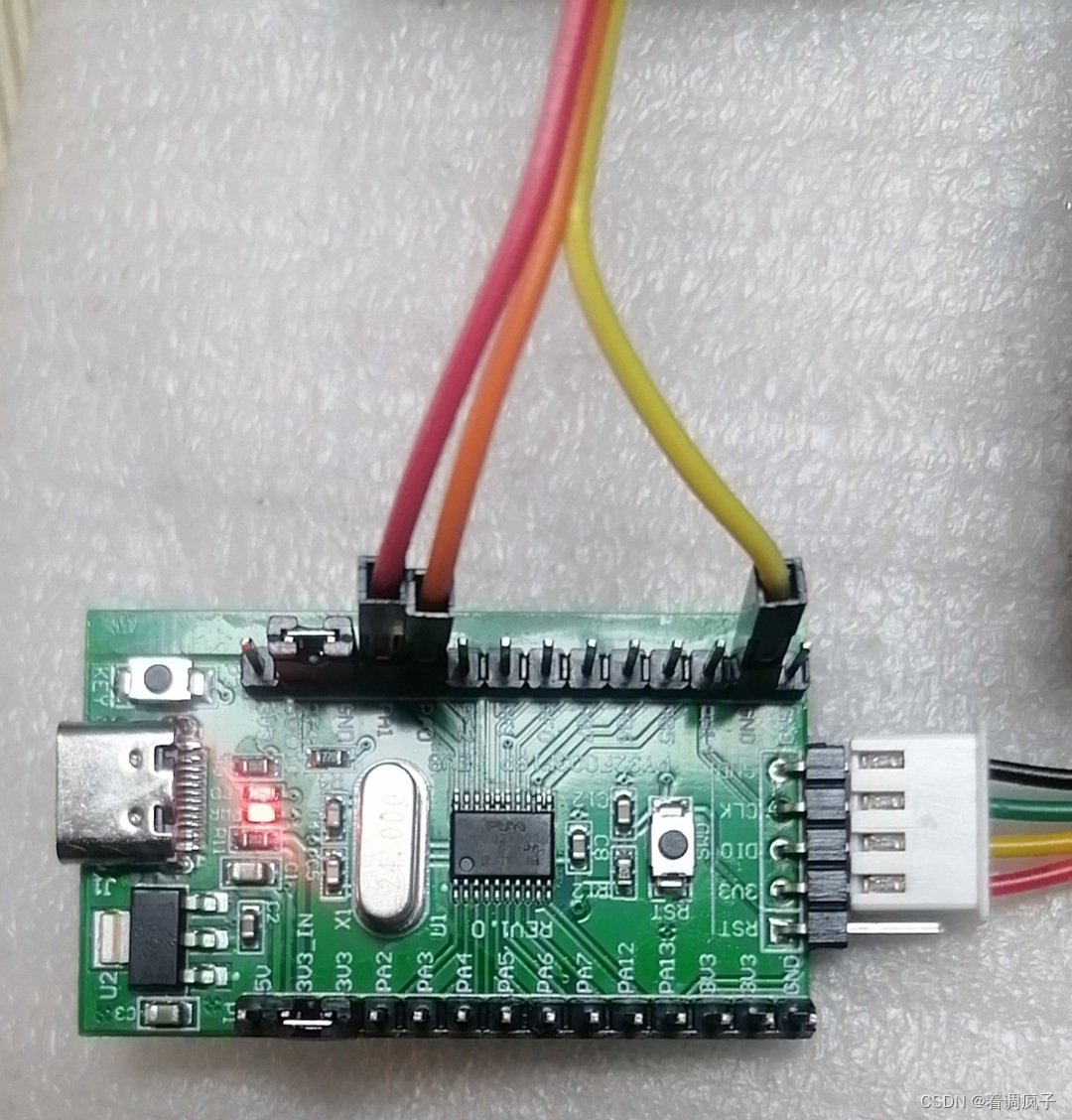

网购了一块 PY32F003F18P 芯片组的开发板（很便宜，良心价），买回来后自己焊接了管脚排针和 SWD 排针，然后用上了 J-Link 仿真器，为 J-Link 仿真器配备了一个 JTAG-SWD 转接板，用四芯杜邦线连接开发板。开发板配备了两个跳线器，一个跳线器连接了 3V3_IN 和 3V3，这样子接可以使用 SWD 的 3.3V 电源，省去了从 Type-C 供电。另一个跳线器把 BOOT0 对地短路，使 MCU 可以从内部 FLASH 启动。BOOT0 是 PA14 管脚，很好找。为了做实验，还另外连接了开发板的 UART2 （PA1：TX，PA0：RX）接到 USB-UART 转接模块上，再连接到上位机。

开发板上的 SWD 排针是5芯的，JTAG-SWD 接了 4 根线，多出来的是 RST 信号线。估摸着这个 RST 线应该是不用接的，于是就不接先。至此，硬件连接就 OK 了。

开发环境：软件配置

使用 USART_IT 例程

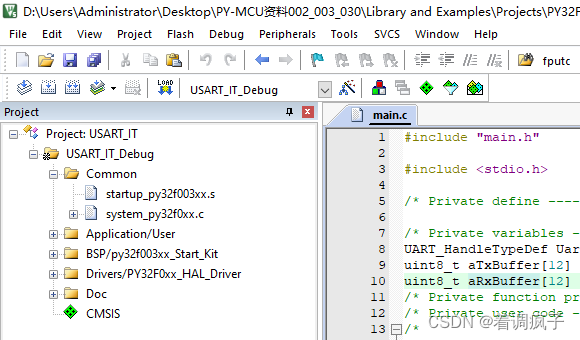

购买开发板时带有 PUYA MCU 的资料下载地址，于是从指定的地址下载了 PUYA 的开发包。开发包中有芯片手册和例程。这里选择了 USART_IT 例程，选择这个例程里的 Keil 工程，直接用 Keil uVision 打开，如下图所示。

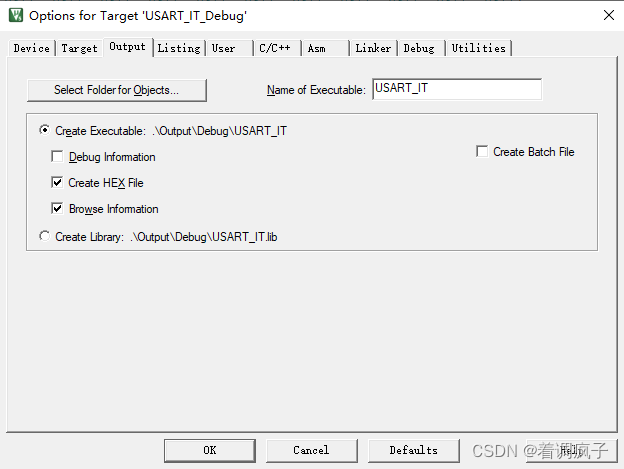

查看一下这个工程的 Option，如下图所示。需要注意的是这个工程还包含了和其它例程共用的程序，例如 BSP/py32f003xx_Start_Kit中的 .c 文件，这些文件的存储位置不在例程文件夹里。

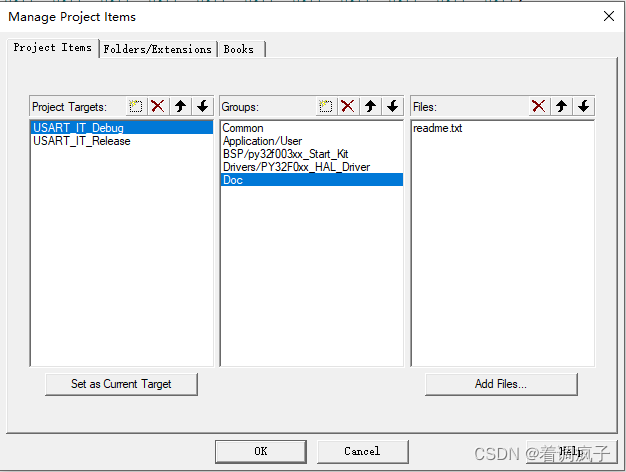

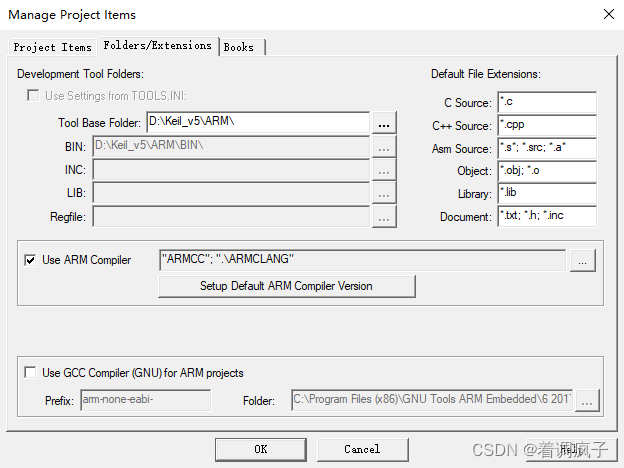

Project Items 的截图如下，默认使用 ARM Compiler：ARMGCC。先不改这些，继续往下走。

导入 PY32F003 的 DFP Pack

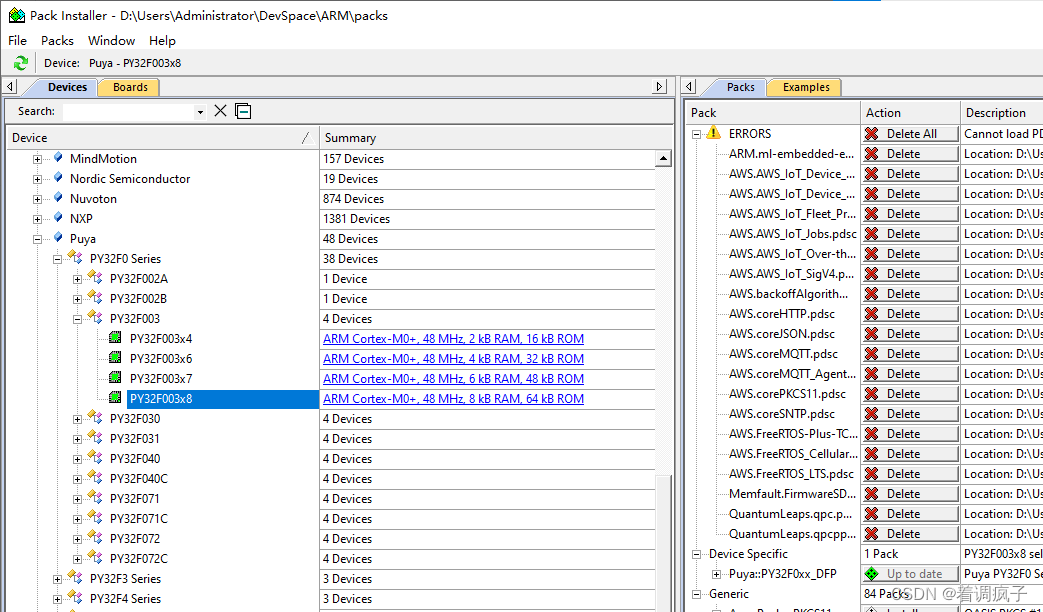

在开始编译工程以前，需要导入 PY MCU 的 DFP pack，这个 pack 包含在了软件包中的 pack 文件夹里，使用 Pack Installer --> Import 进来。Import 完成后，在产品系列中选择 PY32F003x8就好了。Packs Installer 界面右侧的部件显示 DFP 是 “Up to date” 状态。其它的都不修改先，继续！

使用魔术棒配置Target Options

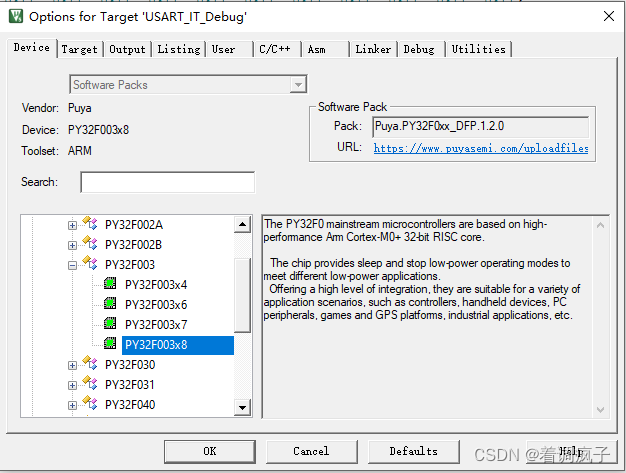

确认 Device 正确

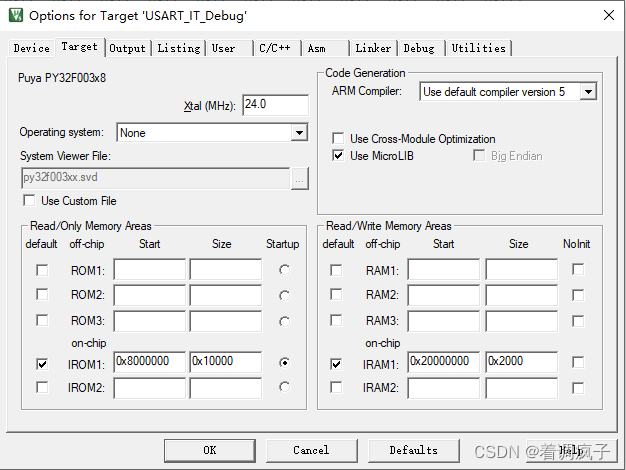

检查 Target 选项

设置 Xtal （外部晶振）的频率为 24MHz，和开发板保持一致
ARM Compiler：使用默认的 5.x 版本的编译器
Operation system：None
选中 “Use MicroLIB”，这个选项会影响到 printf 的编码
检查和确认 IROM1 和 IRAM1 的范围

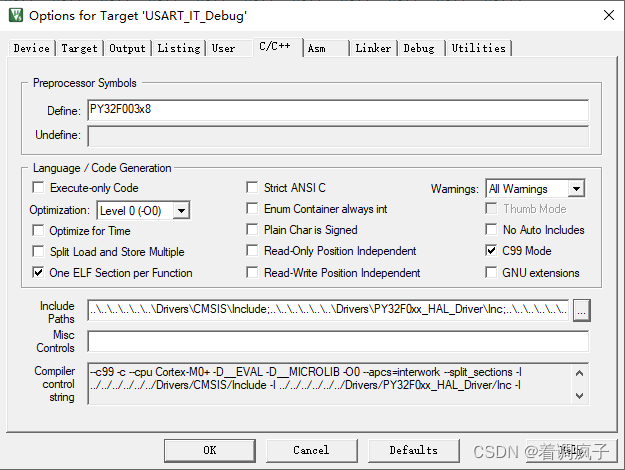

检查和确认 C/C++ 选项

Define PY32F003x8 变量
选中 C99
选中 “One ELF Section per Function”
Include Path 和 Compile control string 不要修改

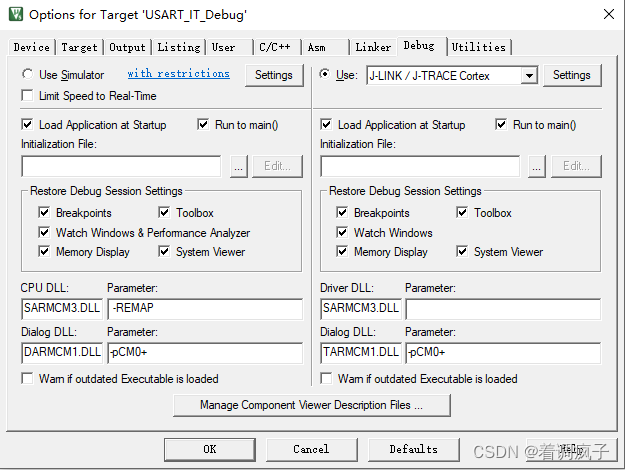

配置仿真器（Debug）

PY 文档中举例使用的 PY-LINK 仿真器，本例中使用的是 J-LINK，所以仿真器应做相应的修改。其它选项不做修改。

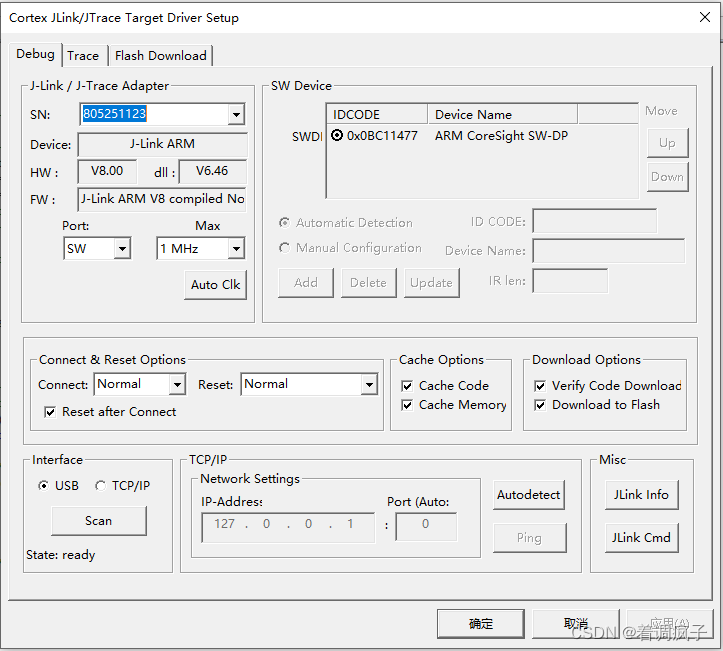

点击仿真器的 Setting，第一次运行时会得到一个错误对话框，提示 J-Link 不认识这颗 MCU，点击继续，选择 Cortex-M0+，继续，得到 J-Link 对 MCU 的识别参数如下图所示。

把 SWD 的速度设置得低一点：1MHz，避免下载时的不可靠
Reset 设置成 Normal
为了确保下载正确，勾选 “Verify Code Downloaded” 和 “Download to Flash”

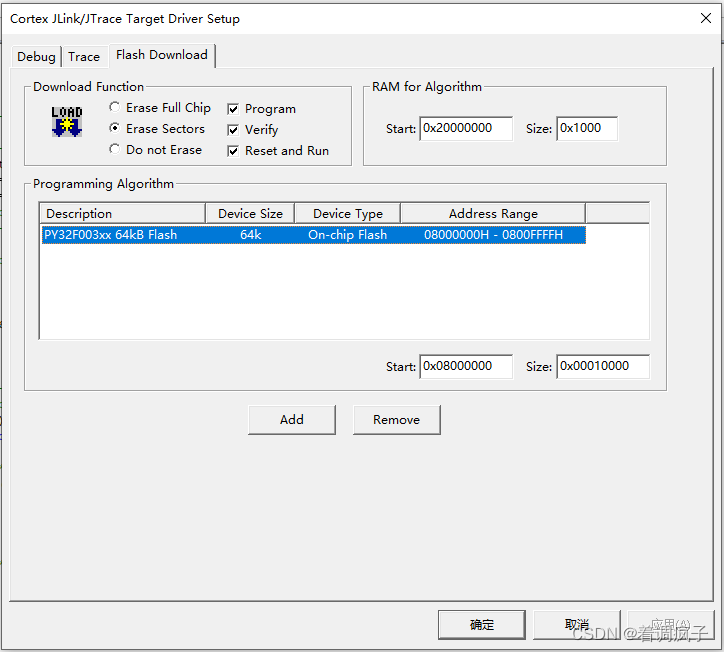

Flash Download 选项卡选择 “Erase Sectors”（默认是 “Erase Full Chip”）
检查 “RAM for Algorithm” 的值如图所示
确认 “Programming Algorithm” 的值，Start 和 Size 值如图所示

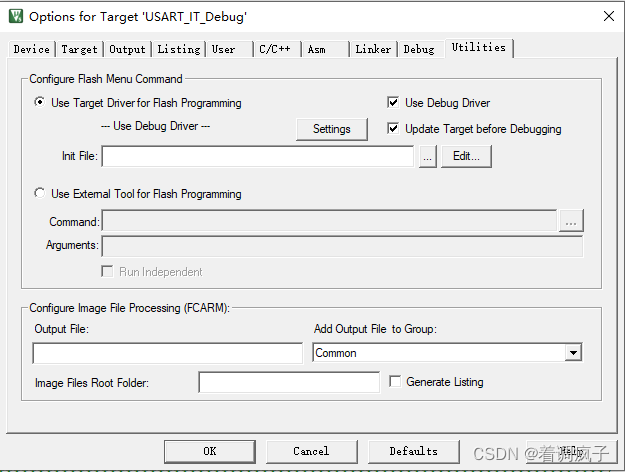

Utility 选项卡中 “Use Debug Driver” 和 “Update Target before Debugging”

编译工程

点击 “LOAD” 键一键下载。第一次编译是成功的，但是会提示烧写失败，不要紧，再下载一次就成了。例程的功能如下：

设置 UART2 的参数为 115200/N/8/1
设置 UART2 为中断式无阻塞收发
启动后，从 UART2 发送 0x01 到 0x0C
回送每一次从 UART2 接收到的固定 12 个字节的字节流到对端

实验证明，运行是成功的。

重定向 printf

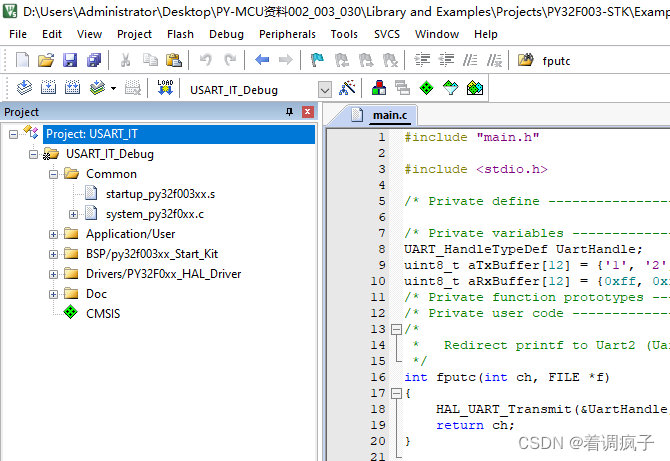

在 main.c 的 #include “main.h” 下一行添加 #include <stdio.h>
/* Private user code 一节中增加 fputc 函数（参见后面的 main.c 代码）

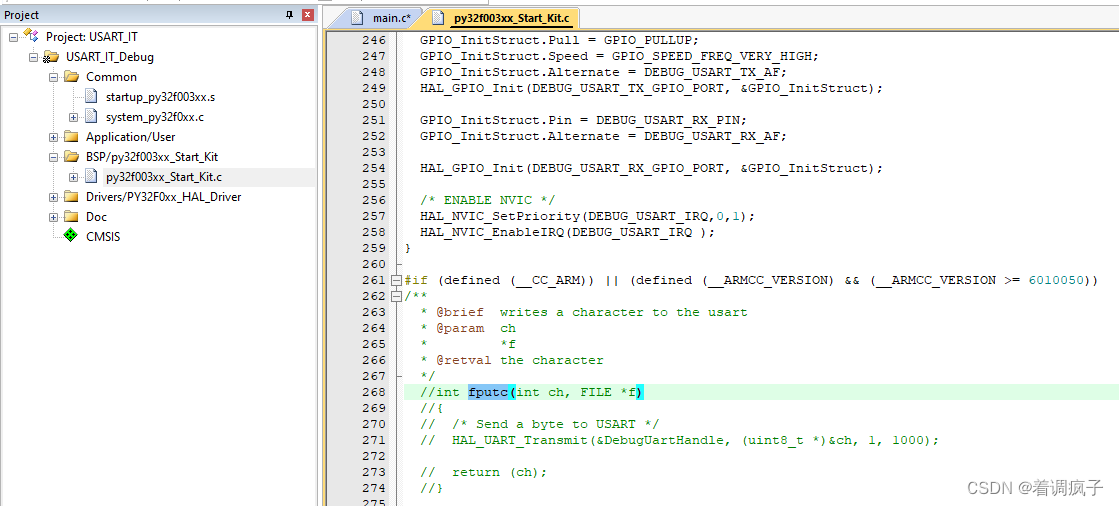

编译时会出现错误，提示 fputc 函数在 py32f003xx_Start_Kit.c 中和 main.c 中重复定义了。打开 py32f003xx_Start_Kit.c 文件，把 fputc 函数注释掉。
重新编译下载，成功了。在上位机的 XCOM 中实现了预期的功能。

main.c 的完整代码

#include "main.h"
#include <stdio.h>

/* Private define ------------------------------------------------------------*/

/* Private variables ---------------------------------------------------------*/
UART_HandleTypeDef UartHandle;
uint8_t aTxBuffer[12] = {'1', '2', '3', '4', '5', '6', '7', '8', '9', 'A', '\r', '\n'};
uint8_t aRxBuffer[12] = {0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff};
/* Private function prototypes -----------------------------------------------*/
/* Private user code ---------------------------------------------------------*/
/*
 *   Redirect printf to Uart2 (UartHandle refers to USART2)
 */
int fputc(int ch, FILE *f)
{
    HAL_UART_Transmit(&UartHandle, (uint8_t *)(&ch), 1, 0xffff);
    return ch;
}

/* Private macro -------------------------------------------------------------*/
/* Private function prototypes -----------------------------------------------*/
void USART_Config(void);
void Error_Handler(void);

/********************************************************************************************************
**函数信息 ：void main(void)
**功能描述 ：main函数
**输入参数 ：
**输出参数 ：
**    备注 ：
********************************************************************************************************/
int main(void)
{
    HAL_Init();     // systick初始化
    USART_Config(); // USART初始化

    printf("PY32F003F18P is ready.\r\n");
    HAL_Delay(500);

    /*通过中断方式发送数据*/
    if (HAL_UART_Transmit_IT(&UartHandle, (uint8_t *)aTxBuffer, 12) != HAL_OK)
    {
        Error_Handler();
    }

    while (1)
    {
    }
}
/********************************************************************************************************
**函数信息 ：void USART_Config(void)
**功能描述 ：USART初始化
**输入参数 ：
**输出参数 ：
**    备注 ：
********************************************************************************************************/
void USART_Config(void)
{
    GPIO_InitTypeDef GPIO_InitStruct;
    //====================
    // USART2初始化
    //====================
    __HAL_RCC_USART2_CLK_ENABLE();
    __HAL_RCC_GPIOA_CLK_ENABLE();
    UartHandle.Instance = USART2;
    UartHandle.Init.BaudRate = 115200;
    UartHandle.Init.WordLength = UART_WORDLENGTH_8B;
    UartHandle.Init.StopBits = UART_STOPBITS_1;
    UartHandle.Init.Parity = UART_PARITY_NONE;
    UartHandle.Init.HwFlowCtl = UART_HWCONTROL_NONE;
    UartHandle.Init.Mode = UART_MODE_TX_RX;

    if (HAL_UART_Init(&UartHandle) != HAL_OK)
    {
        Error_Handler();
    }
    /**USART2 GPIO Configuration
     PA0     ------> USART2_TX
     PA1     ------> USART2_RX
     */
    GPIO_InitStruct.Pin = GPIO_PIN_0 | GPIO_PIN_1;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_PULLUP;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
    GPIO_InitStruct.Alternate = GPIO_AF9_USART2;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
    /* 使能NVIC */
    HAL_NVIC_SetPriority(USART2_IRQn, 0, 1);
    HAL_NVIC_EnableIRQ(USART2_IRQn);
}

/********************************************************************************************************
**函数信息 ：Error_Handler(void)
**功能描述 ：错误执行函数
**输入参数 ：
**输出参数 ：
**    备注 ：
********************************************************************************************************/
void Error_Handler(void)
{
    while (1)
    {
    }
}
/********************************************************************************************************
**函数信息 ：void HAL_UART_ErrorCallback(UART_HandleTypeDef *huart)
**功能描述 ：USART错误回调执行函数，输出错误代码
**输入参数 ：
**输出参数 ：
**    备注 ：
********************************************************************************************************/
void HAL_UART_ErrorCallback(UART_HandleTypeDef *huart)
{
    printf("Uart Error, ErrorCode = %d\r\n", huart->ErrorCode);
}
/********************************************************************************************************
**函数信息 ：void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart)
**功能描述 ：USART发送回调执行函数
**输入参数 ：
**输出参数 ：
**    备注 ：
********************************************************************************************************/
void HAL_UART_TxCpltCallback(UART_HandleTypeDef *UartHandle)
{
    if (HAL_UART_Receive_IT(UartHandle, (uint8_t *)aRxBuffer, 12) != HAL_OK)
    {
        Error_Handler();
    }
}
/********************************************************************************************************
**函数信息 ：void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
**功能描述 ：USART接收回调执行函数
**输入参数 ：
**输出参数 ：
**    备注 ：
********************************************************************************************************/
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *UartHandle)
{
    /*通过中断方式接收数据*/
    if (HAL_UART_Transmit_IT(UartHandle, (uint8_t *)aRxBuffer, 12) != HAL_OK)
    {
        Error_Handler();
    }
}
#ifdef USE_FULL_ASSERT
/**
 * @brief  Reports the name of the source file and the source line number
 *         where the assert_param error has occurred.
 * @param  file: pointer to the source file name
 * @param  line: assert_param error line source number
 * @retval None
 */
void assert_failed(uint8_t *file, uint32_t line)
{
    /* User can add his own implementation to report the file name and line number,
       tex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
}
#endif /* USE_FULL_ASSERT */

最终的代码中做了一些小修改，使程序可读性更强些：

初始化完成后，打印一条 Ready 消息
把初次发送的二进制数修改为 1，2，3 ... 9，0，回车，换行，共 12 个可打印字符
上位机的 XCOM 发送 10 个数字，选中“发送新行”，也就是加入回车和换行符，凑够 12 个字符

总结

导入 DFP 的 pack 以后，使用 Keil MDK 可以正确配置 PY32F003x8
空芯片的初次烧写会失败，但是后续烧写会成功。怀疑是不是初次烧写执行了类似 “Unlock Flash” 的操作，就像 J-Link 的 ARM-Flash 程序一样的功能？
使用 1MHz 的 SWD 烧写速度，会出现小概率的烧写失败的情况，这时重新烧写一般都会成功。实验中没有出现反复多次烧写不成功的情况。后续再尝试降低一些 SWD 的速率看看
J-Link V8 不识别 PY 单片机，只能用 Cortex-M0+ 系列产品代替，代替后可以正常烧写
本例中用到的 HAL 库函数和 STM32 系列的相同，GPIO_InitStruct 的定义和操作方法和 STM32 系列也完全相同
PY32F003x8 的 HAL_Receive_IT 函数和 HAL_Transmit_IT 函数的语法和作用，至少从功能上和 STM32 的相同。HAL_NVIC_xxx 函数接口和 STM32 也相同。也难怪，都是 Cortex-M0+ 的构架，代码通用也挺好的
PY32F003x8 的 UART 运行在 115200 波特率没问题。
开发板上的 SWD RST 可以不接

初次尝试，可能对打算应用 PUYA 单片机的朋友有所借鉴，谬误之处，不吝指出。
