学习笔记：STM32 按键控制DAC寄存器的范围

问题：

在学习DAC数模转换实验时，例程中使用了如下代码实现按键控制DAC寄存器：

        if(key==WKUP_PRES)
        {
            if(dacval<4000)dacval+=200;
            DAC_SetChannel1Data(DAC_Align_12b_R, dacval);
        }else if(key==2)
        {
            if(dacval>200)dacval-=200;
            else dacval=0;
            DAC_SetChannel1Data(DAC_Align_12b_R, dacval);
        }

功能很简单，按下按键后，对DAC寄存器中的数据进行加或减，可控制范围为0至4000，每次加或减200。

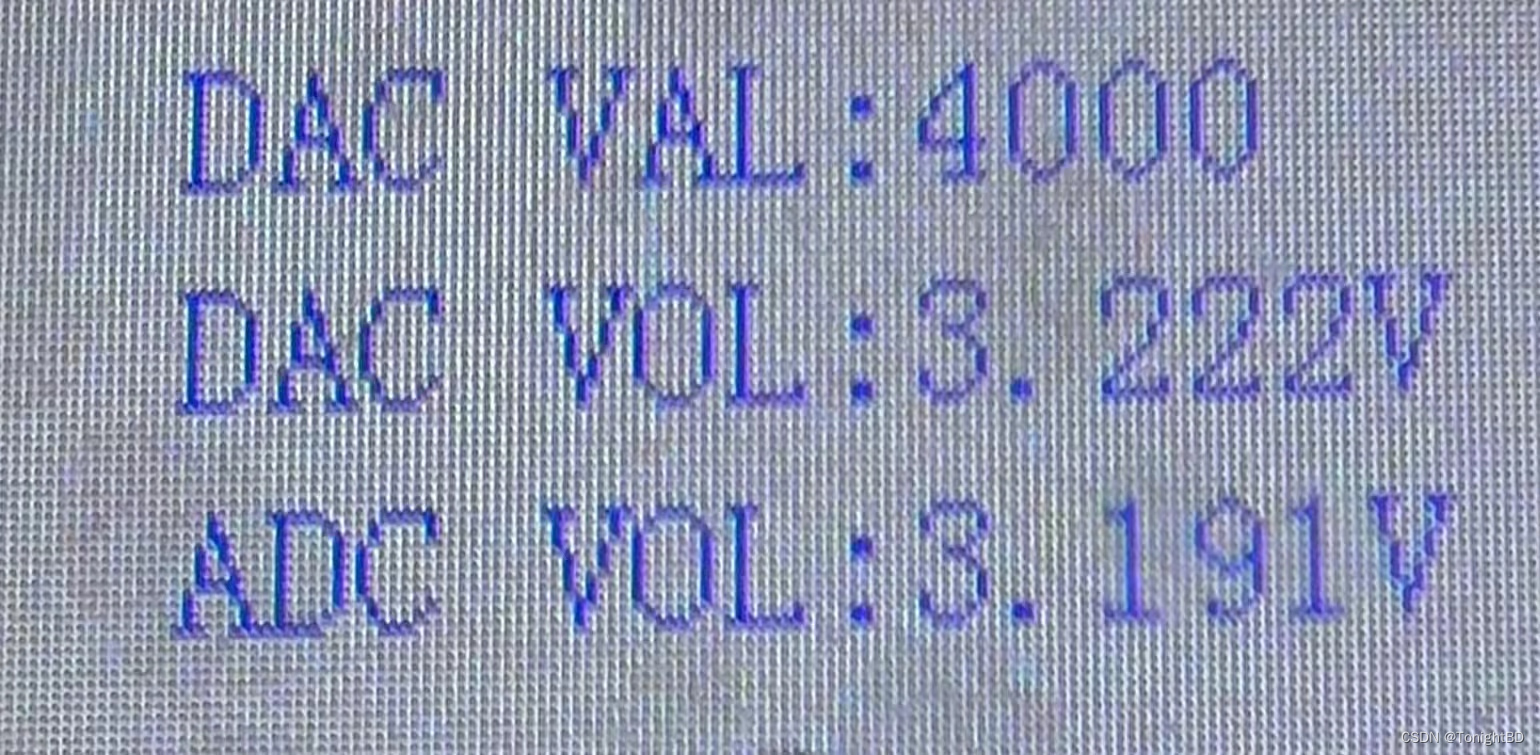

将按键加至设定的最大值4000后，如图，问题来了，功能倒是正常实现，但最大电压（DA转换后再使用AD转换并在LCD上显示）达不到3.3V。

提起4000，很难不联想到4096吧。细读了一遍函数 DAC_SetChannel1Data(uint32_t DAC_Align, uint16_t Data)，发现它的两个参数分别表示对齐方式与存入寄存器中的数据。例程中为12位右对齐，2^12=4096，能存入的数据最大值果然与此有关。于是将例程中的4000改为4096（此时代码无法正常实现功能，仅用于验证），再次按键至最大值：

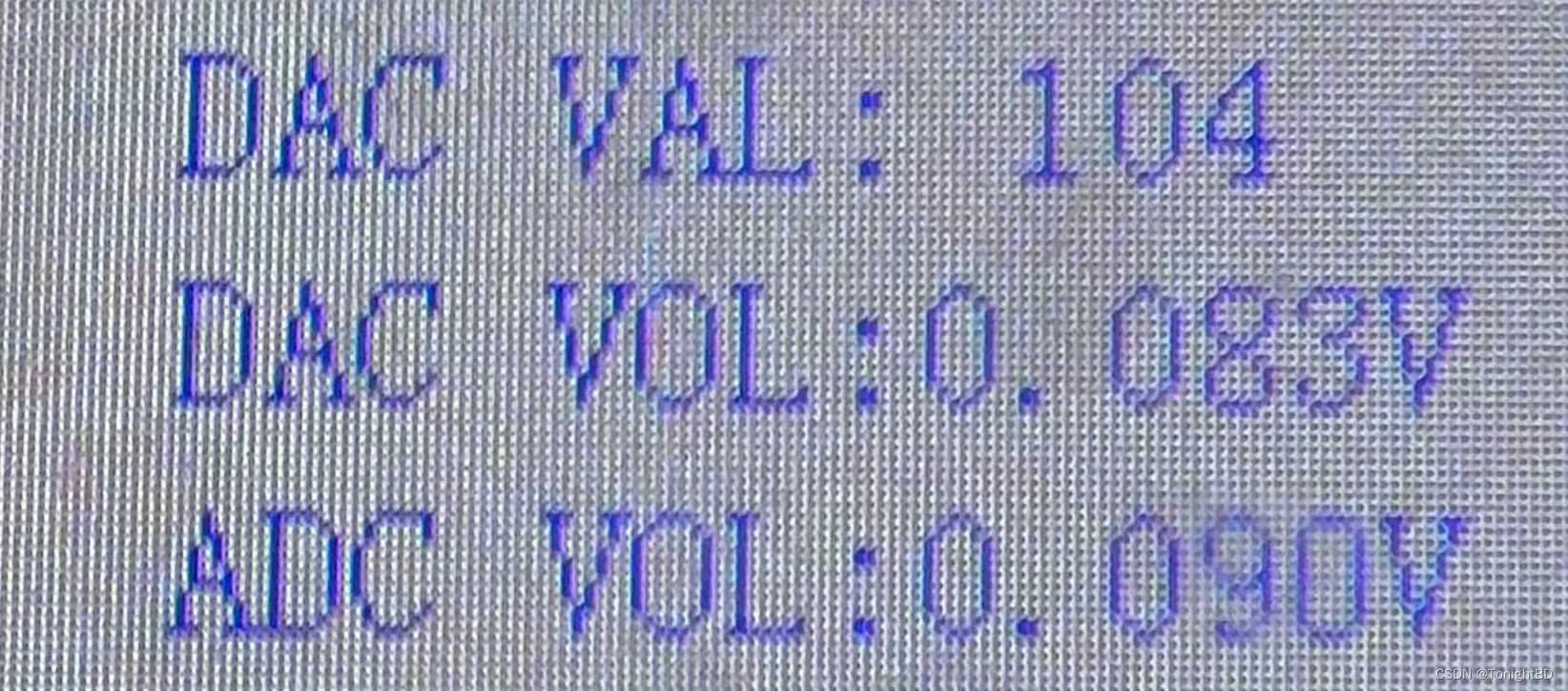

OK，产生溢出了，溢出的数据正正好好，也就是说最多可以往寄存器中存入4095。

加一行代码 if(dacval>=4000)dacval=4095;

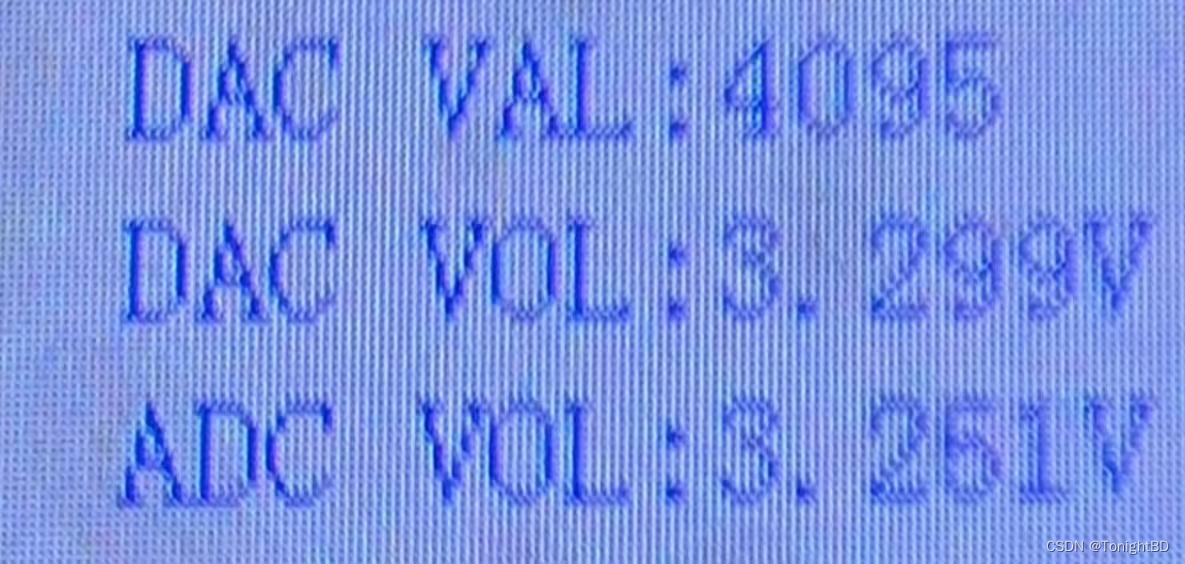

成功达到（接近）3.3V。
