金属铷（Rb）和铯（Cs）的提取回收工艺介绍

一、概述

金属铷和铯是碱金属元素中最活泼的成员，具有极高的电离势、优良的光电性能和独特的化学活性，广泛应用于原子钟、光电阴极材料、催化剂、航天推进剂等高端领域。由于两者在地壳中储量稀少（铯地壳丰度约 3ppm，铷约 90ppm），且常与钾、钠、锂等碱金属共生，提取分离难度极大。目前，铷铯资源主要来源于三类原料：含铷铯矿物（如铷榴石、铯榴石、锂云母）、盐湖卤水及地热水、工业废料（如铯催化剂、电子器件废弃物）。其提取工艺需结合原料特性，通过预处理、分离富集、提纯精炼等步骤实现高效回收。

二、矿物原料提取工艺

1. 矿石预处理与富集

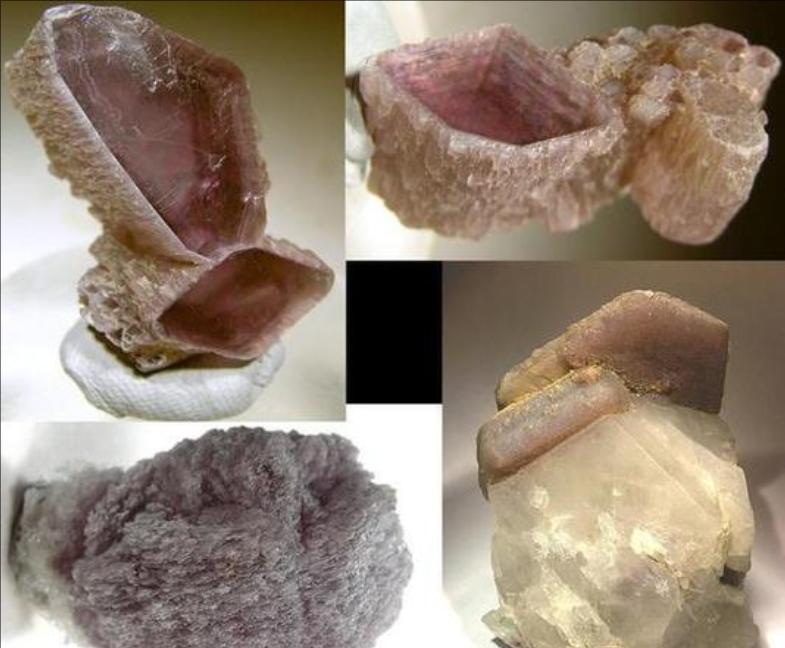

铷铯矿物多以共生矿形式存在，如铯榴石（CsAlSi₂O₆・H₂O）含 Cs₂O 约 30%，是最主要的铯矿物；铷则常伴生于锂云母（含 Rb₂O 1%-3%）、钾盐矿中。矿石需先经破碎（<0.1mm）、筛分去除杂质，再通过浮选法富集：利用铯榴石与脉石（如石英、长石）表面亲疏水性差异，添加脂肪酸类捕收剂（如油酸钠）实现矿物分离，富集后铯榴石品位可达 Cs₂O 25%-30%。

2. 酸法分解工艺

（1）硫酸法 铯榴石或锂云母与浓硫酸在 200-300℃下焙烧，生成可溶性硫酸盐：CsAlSi₂O₆·H₂O + 4H₂SO₄ → CsHSO₄ + Al₂(SO₄)₃ + 4SiO₂ + 5H₂O 焙烧料经水浸后，溶液中含 Cs⁺、Rb⁺、Al³⁺、K⁺等阳离子。通过分步沉淀法去除铝（加 NaOH 调 pH 至 5-6，生成 Al (OH)₃沉淀），再利用离子交换树脂（如磺酸型阳离子树脂）选择性吸附 Rb⁺、Cs⁺（吸附顺序：Cs⁺>Rb⁺>K⁺>Na⁺），最后用高浓度 NH₄Cl 溶液洗脱，得到 Rb/Cs 混合溶液。

（2）氢氟酸法 针对铷铯含量较低的矿物，可采用氢氟酸分解，生成氟铷酸（RbHF₂）或氟铯酸（CsHF₂），经蒸发浓缩后，加水稀释使氟化物水解为氯化物，再通过溶剂萃取法分离（见下文）。

3. 碱法分解工艺

铯榴石与碳酸钙、氢氧化钙混合煅烧（800-900℃），生成可溶性铯酸盐：2CsAlSi₂O₆·H₂O + 3Ca(OH)₂ → 2CsOH + CaAl₂O₄ + 4CaSiO₃ + 4H₂O浸出液经酸化后，利用亚铁氰化钴钠试剂选择性沉淀 Cs⁺，生成难溶的 Na₂Cs [Co (CN)₆]，再通过盐酸溶解得到 CsCl 溶液。该法对铯的选择性高，但试剂成本较高，适用于高品位矿石。

三、盐湖卤水与地热水提取工艺

盐湖卤水（如西藏扎布耶盐湖、美国大盐湖）和地热水（如四川呷村热泉）是铷铯的重要来源，卤水成分复杂（含 Na⁺、K⁺、Mg²⁺、Ca²⁺、B (OH)₄⁻等），需先除杂再分离。

1. 除杂预处理

• 镁离子去除：加入石灰乳（Ca (OH)₂）生成 Mg (OH)₂沉淀，或通入 CO₂使 Mg²⁺转化为 MgCO₃；
• 硼酸盐去除：调节 pH 至 8-9，加入 CaCl₂生成 CaB₄O₇・10H₂O 沉淀。

2. 吸附法分离富集

（1）沸石吸附 天然斜发沸石或改性沸石（如铵型沸石）对 Cs⁺有强选择性（分配系数 Kd>10⁴），通过动态吸附柱处理卤水，Cs⁺被沸石吸附，用 NH₄Cl 溶液洗脱后得到 CsCl 溶液。铷的吸附能力较弱，需采用铯榴石型分子筛或钛硅分子筛提高选择性。

（2）离子交换树脂 大孔型阳离子交换树脂（如 Dowex 50W-X8）可分离 Rb⁺、Cs⁺，但需高盐环境（>3M NaCl）以增强吸附效果。新型冠醚功能化树脂（如二苯并 - 18 - 冠 - 6 修饰树脂）对 Cs⁺的选择性比 K⁺高 10³ 倍，是目前卤水提铯的主流技术之一。

3. 溶剂萃取法

（1）冠醚萃取 冠醚（如二苯并 - 18 - 冠 - 6）在极性溶剂（如甲醇、乙腈）中与 Cs⁺形成 1:1 络合物，萃取体系为：卤水相（pH=2-3）+ 冠醚 - 硝基苯有机相，通过分液后，用稀盐酸反萃得到 CsCl 溶液。该法对 Cs⁺的萃取率可达 99% 以上，且可同时分离 Rb⁺（需调整冠醚结构）。

（2）离子液体萃取 新型离子液体（如 1 - 丁基 - 3 - 甲基咪唑四氟硼酸盐）对 Rb⁺、Cs⁺具有高选择性，通过调节水相离子强度（如加入 NaCl），可实现铷铯与钾钠的分离，萃取效率受温度和时间影响较小，是绿色化学的发展方向。

四、工业废料回收工艺

1. 铯催化剂回收（以 FCC 催化剂为例）

石油催化裂化（FCC）废催化剂含 Cs₂O 约 0.5%-1%，需先经焙烧除碳（500-600℃，2-3h），再用酸洗（HNO₃/HCl）溶解，过滤去除 SiO₂、Al₂O₃等载体，溶液中 Cs⁺通过亚铁氰化铯沉淀法回收：2Cs⁺ + [Fe(CN)₆]⁴⁻ → Cs₂[Fe(CN)₆]↓沉淀经焙烧分解为 Cs₂CO₃，再转化为金属铯（见提纯部分）。

2. 电子器件废料处理

铷铯在光电管、原子钟部件中以合金或化合物形式存在，废料需先在惰性气氛下破碎，避免氧化，再用稀硫酸溶解，过滤后通过离子交换或溶剂萃取分离铷铯，流程与矿物提取类似。

五、提纯与精炼工艺

1. 粗盐提纯（RbCl/CsCl 精制）

• 分步结晶法：利用 RbCl/CsCl 与 KCl/NaCl 的溶解度差异（如 CsCl 在 25℃溶解度 187g/100g 水，远高于 KCl 的 34g），通过蒸发浓缩、冷却结晶分离杂质；
• 沉淀法：加入酒石酸铷（RbHC₄H₄O₆）或高氯酸铯（CsClO₄），利用其低溶解度实现纯化。

2. 金属制备

（1）熔盐电解法 以 RbCl/CsCl 与 CaCl₂（助熔剂，降低熔点）组成的熔盐体系，在惰性气氛（氩气）中电解（温度 500-700℃），阴极析出金属铷 / 铯： 阴极：Rb⁺ + e⁻ → Rb；阳极：2Cl⁻ - 2e⁻ → Cl₂↑电解产物需立即转移至密封容器，避免与空气接触。

（2）金属热还原法 采用钙、镁等活泼金属还原铷铯氯化物：2RbCl + Ca → CaCl₂ + 2Rb↑（温度700-800℃，真空条件）反应生成的金属蒸气经冷凝收集，纯度可达 99.9% 以上。该法是目前工业制备金属铯的主要方法，因铯的沸点（671℃）低于钙的沸点（1484℃），可通过蒸馏分离产物。

六、关键技术难点与发展趋势

1. 技术难点

• 高选择性分离：铷铯离子半径相近（Rb⁺ 1.48Å，Cs⁺ 1.69Å），需开发高选择性吸附剂 / 萃取剂（如新型冠醚衍生物、MOFs 材料）；
• 复杂体系除杂：盐湖卤水中 Mg²⁺、B (OH)₄⁻等杂质影响分离效率，需优化预处理工艺；
• 环保与成本：传统酸法产生大量酸性废水，碱法试剂消耗高，需推广绿色工艺（如离子液体萃取、膜分离）。

2. 发展趋势

• 材料创新：研发高效吸附材料（如石墨烯基离子筛、介孔二氧化硅）和仿生萃取剂，提高铷铯回收率；
• 耦合技术：结合膜分离（如纳滤、反渗透）与吸附 / 萃取，构建多级分离系统，降低能耗；
• 全产业链回收：加强电子废料、退役催化剂中铷铯的再生利用，缓解原生资源短缺问题。

结语

金属铷和铯的提取回收是典型的 “稀缺资源高效利用” 技术，需针对不同原料特性设计差异化工艺。未来，随着高端领域（如星链原子钟、固态电池）对铷铯需求的激增，开发低成本、高环保性的分离技术（如智能响应型吸附剂、微波辅助焙烧）将成为研究重点，同时推动卤水提铯、废料回收等 “城市矿山” 项目的工业化应用，实现资源的可持续利用。
