啸叫抑制器采用什么处理芯片？ES56031或PH56031

会议系统或卡拉OK最头疼的就是啸叫了吧，来看看啸叫抑制器采用什么芯片

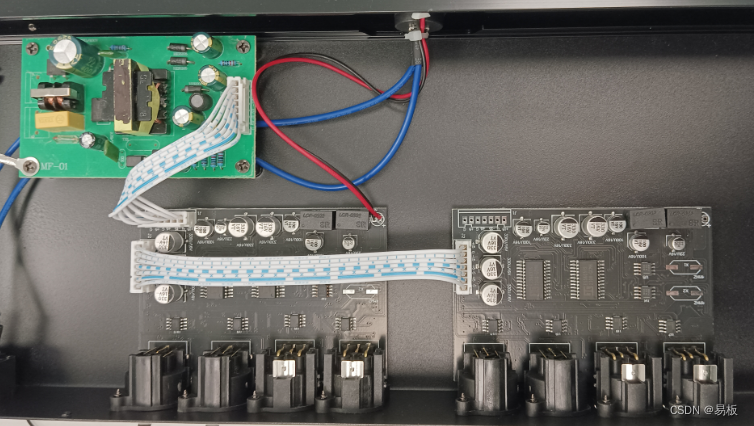

四通道啸叫抑制器，采用了2个电路板，每个板子处理2路信号，每块电路板有2个卡侬输入插座，2个卡侬输出插座

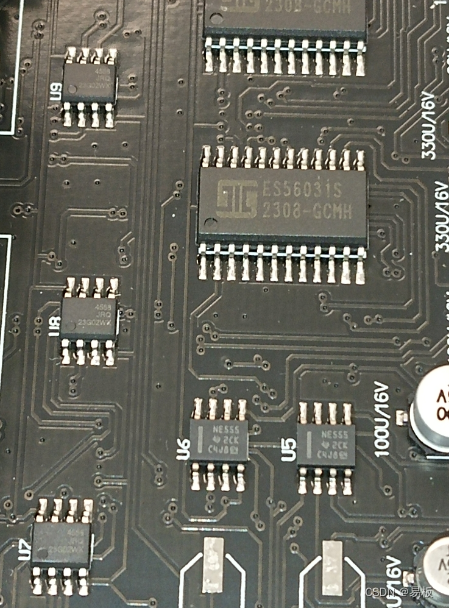

ES56031S，该啸叫抑制器为4通道，使用了4片ES56031S，每个通道一片，每个通道还有一个运放4558

PH56031为替代型号，下面以PH56031介绍

概述

PH56031 是回音处理芯片。PH56031 包含 ADC、DAC 和带时间延迟控制的音频数字处理模块。它内置了时钟产生电路提供系统时钟。该时钟可以很方便的调节外接电阻来改变频率。延迟时间可以通过 uCOM接口或人工设置来控制。

应用

主要用于卡拉 OK 系统、TV 系统或者电子设备中
特点
可调整的压控振荡器
内含 A/D、D/A 转换器，两个低通滤波器和 48K 的 DRAM
EASY 模式下并行数据控制，uCOM 模式下串行数据控制
内置自动复位电路
Sleep 模式下停止芯片功能

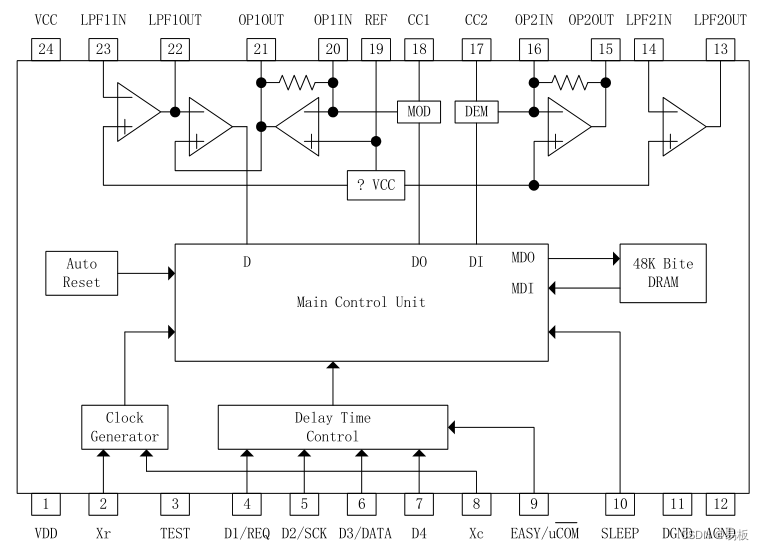

功能框图

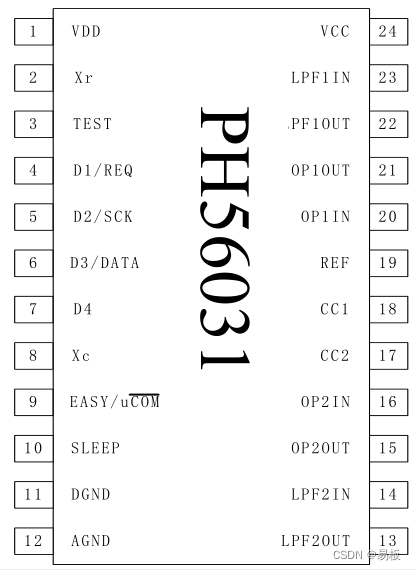

序号	管脚名	I/O	功能描述
1	VDD	-	数字电源
2	Xr	I	连接内部时钟产生电路，外接电阻
3	TEST	I	TEST＝0，正常模式 TEST＝1，测试模式
4	D1/REQ	I	在 EASY 模式下作为数据 D1 输入端 在 uCOM 模式下作为数据请求输入端
5	D2/SCK	I	在 EASY 模式下作为数据 D2 输入端 在 uCOM 模式下作为移位时钟输入端
6	D3/DATA	I	在 EASY 模式下作为数据 D3 输入端 在 uCOM 模式下作为串行数据输入端
7	D4	I	在 EASY 模式下作为数据 D4 输入端
8	Xc	O	连接内部时钟产生电路，振荡频率输出端
9	EASY/uCOM	I	EASY/uCOM＝0，uCOM 模式，串行数据输入 EASY/uCOM＝1，EASY 模式，并行数据输入
10	SLEEP	I	SLEEP＝0，正常模式 SLEEP＝1，睡眠模式
11	DGND	-	数字地
12	AGND	-	模拟地
13	LPF2OUT	O	低通滤波器 2 的输出端
14	LPF2IN	I	低通滤波器 2 的输入端
15	OP2OUT	O	外接电容，可作解调电路 2 的输出端
16	OP2IN	I	外接电容，可作解调电路 2 的输入端
17	CC2		电流控制 2
18	CC1		电流控制 1
19	REF	-	参考电压，为 1/2VCC
20	OP1IN	I	外接电容，可作解调电路 1 的输入端
21	OP1OUT	O	外接电容，可作解调电路 1 的输出端
22	LPF1OUT	I	低通滤波器 1 的输出端
23	LPF1IN	O	低通滤波器 1 的输入端
24	VCC	-	模拟电源

工作模式
uCOM 模式(串行数据输入)
当 EASY/uCOM 信号为“0”时为串行数据输入方式，时序波形如下：
当 REQ 为低电平时，数据 DATA 信号在时钟 SCK 的下降沿移入 5 位的移位寄存器中，当移位结束并在REQ 的上升沿存入寄存器中。
EASY 模式(并行数据输入)
当 EASY/uCOM 信号为“1”时为并行数据输入方式。

注：延迟时间的单位为毫秒 ms

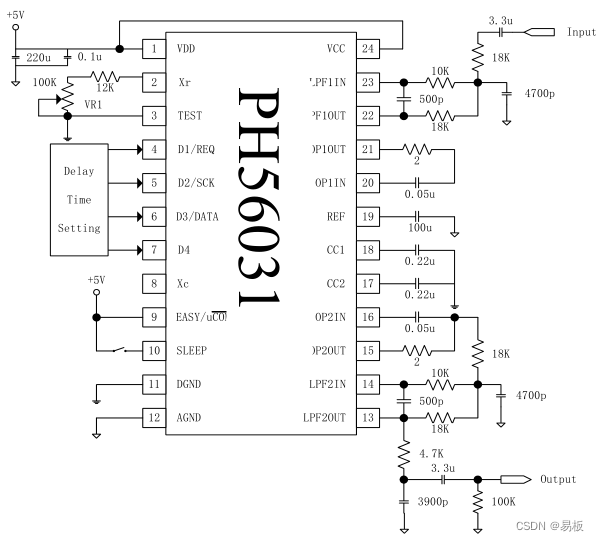

应用图

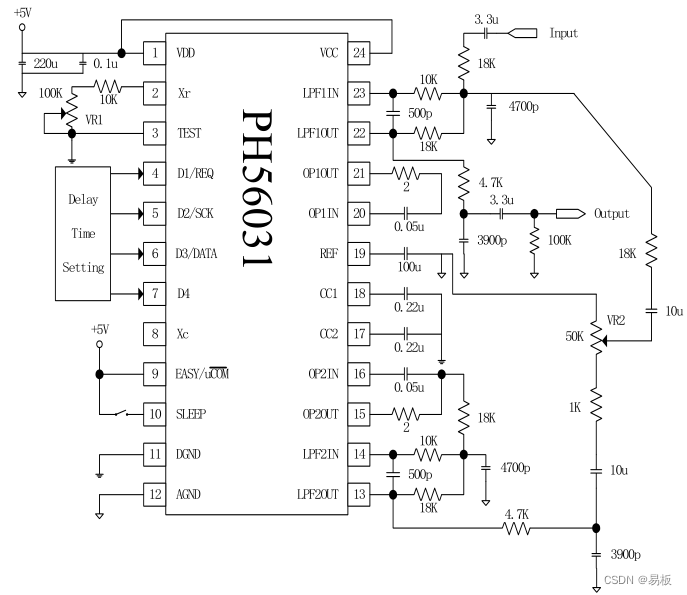

EASY 模式(回音应用)

EASY 模式(环绕应用)

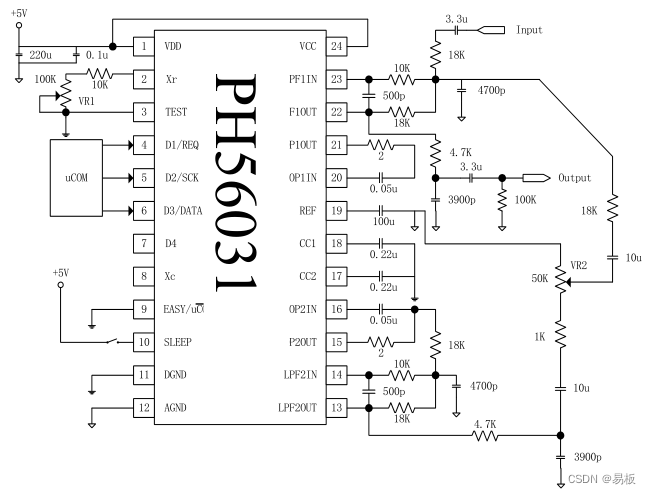

uCOM 模式(回音应用)
