1 特性

具有增强处理能力和低功率损耗的 TAS5805M 23W、无电感器、数字输入、立体声、闭环 D 类音频放大器

支持多路输出配置

2.0 模式（8Ω，21V，THD+N=1%）下可提供2 × 23W 的功率
单声道模式（4Ω，21V，THD+N=1%）下可提供 45W 的功率

优异的音频性能

1W、1kHz、PVDD = 12V 条件下 THD+N ≤0.03%
SNR ≥ 107dB（A 加权），噪声级别 <40µVRMS

低静态电流（混合调制）

PVDD = 13.5V 且使用 22µH + 0.68µF 滤波器的情况下为 16.5mA

灵活的电源配置

PVDD：4.5V 至 26.4V
DVDD 和 I/O：1.8V 或 3.3V

灵活的音频 I/O

I2S、LJ、RJ、TDM、3 线数字音频接口（无需MCLK）
支持 32、44.1、48、88.2、96kHz 采样速率
可支持音频监控、子通道或回声消除的 SDOUT

增强的音频处理能力

多频带高级 DRC 和 AGL
2×15 个 BQ
热折返、直流阻断
输入混合器、输出交叉开关
电平计
5 个 BQ + 单频带 DRC + THD 管理器（用于低音炮通道）
声场定位器 (SFS) 选项

集成式自保护

邻近的引脚对引脚短路不会造成损坏
过流错误 (OCE)
过热警告 (OTW)
过热错误 (OTE)
欠压/过压锁定 (UVLO/OVLO)

可轻松进行系统集成

I2C 软件控制
解决方案尺寸更小

与开环器件相比，所需的无源器件更少

对于 PVDD ≤ 14V 的大多数情况，可实现无电感器操作（铁氧体磁珠）

2 应用

LCD 电视、OLED 电视
无线扬声器、智能扬声器（带语音助理）
条形音箱、有线扬声器、书架立体声系统
台式计算机、笔记本电脑
AV 接收器、智能家居和物联网电器

3 说明

TAS5805M 是一款高效立体声闭环 D 类放大器，可提供具有低功率耗散和丰富声音的低成本数字输入解决方案。该器件的集成音频处理器和 96kHz 架构支持高级音频处理流程（包括 SRC、每通道 15 个 BQ、音量控制、音频混合、3 频带 4 阶 DRC、全频带 AGL、THD管理器和电平计）。
TAS5805M 采用 TI 的专有混合调制方案，消耗超低的静态电流（13.5V PVDD 下为 16.5mA），从而能够延长便携式音频应用中的电池寿命。凭借先进的 EMI 抑制技术，设计人员可以利用廉价的铁氧体磁珠滤波器来减小布板空间并降低系统成本。

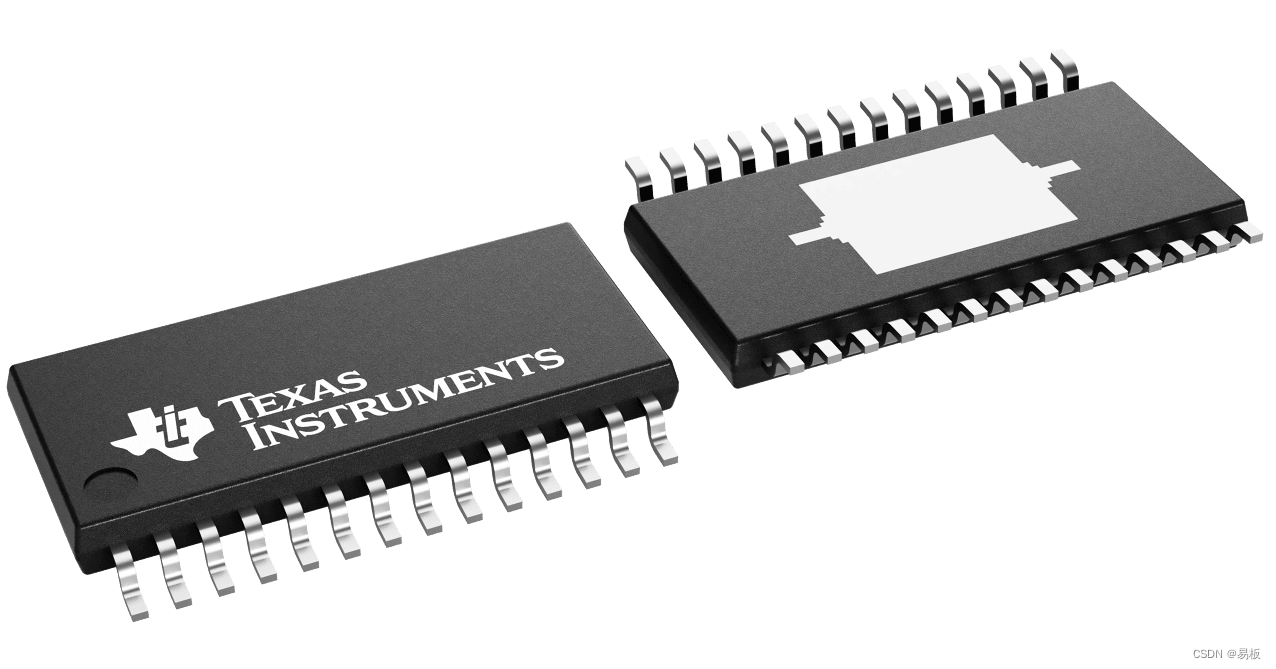

3.1 封装，芯片底部有焊盘，需要接地并加强散热

器件信息

器件型号	封装	封装尺寸（标称值）
TAS5805M	TSSOP28 PWP	9.7毫米 × 4.4毫米

4 器件比较表

订购零件编号	推荐PVDD电压	音频处理流程	漏源电阻(导通）
TAS5805M	4.5 V 至 26.4 V	使用 ROM 固定增强的音频处理流程	180毫欧
TAS5707/TAS5711	8 V 至 26 V	固定 ROM 的基本音频处理流程	180毫欧
TAS5825M	4.5 V 至 26.4 V	具有 Smart-Amp 功能的灵活高级音频处理流程	90 毫欧

5 引脚配置和功能

在这里插入图片描述

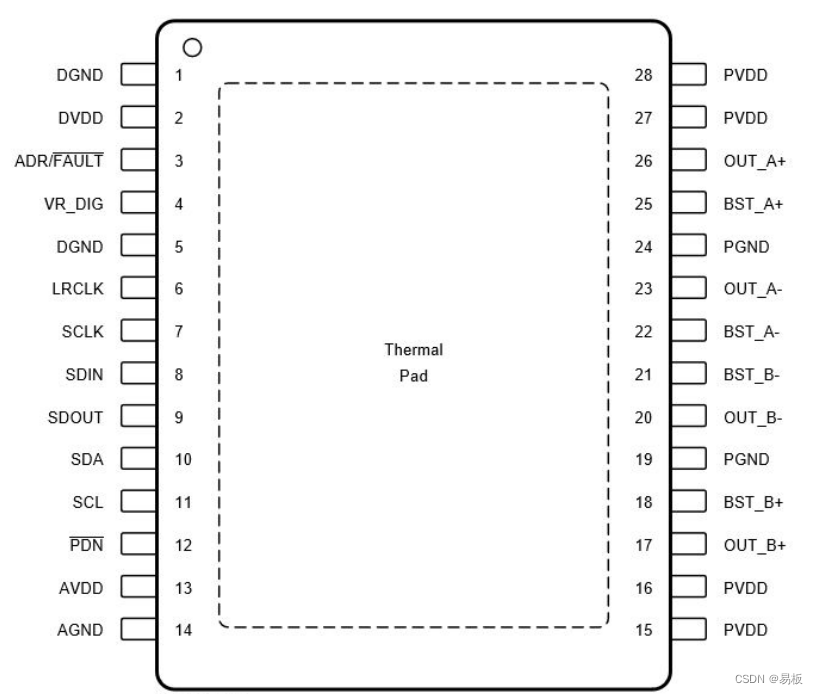

图 5-1. PWP 封装, 28-Pin TSSOP

表 5-1. 管脚功能

管脚名称	管脚编号	类型（1）	描述
DGND	1、5	P	数字接地
DVDD	2	P	3.3V 或 1.8V 数字电源
VR_DIG	4	P	内部稳压 1.5V 数字电源电压。此引脚不得用于驱动外部设备
ADR/ FAULT	3	DI/O	通过选择不同的上拉电阻来设置不同的 I2C 器件地址到 DVDD，详见表 7-5。上电后，ADR/FAULT可以重新定义为FAULT，转到Page0，Book0，先设置寄存器0x61=0x0b，然后设置寄存器0x60=0x01
LRCLK	6	DI	串行端口输入数据线上处于活动状态的数字信号的字选择时钟。在 I2S、LJ 和 RJ 中，这对应于左通道和右通道边界。在 TDM 模式下，这对应于帧同步边界
SCLK	7	DI	在串行数据端口的输入数据线上处于活动状态的数字信号的位时钟。
SDIN	8	DI	数据线到串行数据端口
SDOUT	9	DO	串行音频数据输出。通过设置寄存器 0x30h，源数据可以是 Pre-DSP 或 Post-DSP 数据。
SDA	10	DI/O	I2C 串行控制数据接口输入/输出
SCL	11	DI	I2C 串行控制时钟输入
PDN	12	DI	关机，低电平有效。PDN 将放大器置于关断状态，关闭所有内部稳压器。低电平，断电装置;高，启用设备。
AVDD	13	P	内部稳压 5V 模拟电源电压。此引脚不得用于驱动外部设备
AGND	14	P	模拟接地
PVDD	15,16,27,28	P	PVDD电压输入
PGND	19,24	P	功率器件电路的接地基准。将此引脚连接到系统接地。
OUT_A+	26	O	用于差分扬声器放大器输出 A+ 的正引脚
BST_A+	25	P	OUT_A+ 自举电容器的连接点，用于为 OUT_A+ 的高端栅极驱动创建电源
OUT_A-	23	O	用于差分扬声器放大器输出 A- 的负极引脚
BST_A-	22	P	OUT_A-自举电容器的连接点，用于为OUT_A的高端栅极驱动创建电源。
BST_B-	21	P	OUT_B-自举电容器的连接点，用于为OUT_B的高端栅极驱动创建电源。
OUT_B-	20	O	用于差分扬声器放大器输出 B 的负引脚
BST_B+	18	P	OUT_B+ 自举电容器的连接点，用于为 OUT_B+ 的高端栅极驱动创建电源
OUT_B+	17	O	用于差分扬声器放大器输出 B+ 的正引脚
PowerPAD的™		P	连接到系统接地
