ESD防护SP3232E真+3.0V至+5.5V RS-232收发器

最新推荐文章于 2025-01-02 19:44:22 发布

易板

最新推荐文章于 2025-01-02 19:44:22 发布

阅读量3.5k

点赞数 24

CC 4.0 BY-SA版权

分类专栏：器件介绍文章标签： RS232 串口单片机

本文链接：https://blog.csdn.net/USALCD/article/details/139511995

特征

采用+3.0V至+5.5V电源，符合真正的EIA/TIA-232-F标准
满载时最低 120Kbps 数据速率
1μA 低功耗关断，接收器处于活动状态（SP3222E）
可与低至 +2.7V 电源的 RS-232 互操作
增强的ESD规格：
±15kV人体模型
±15kV IEC1000-4-2 放电
±8kV IEC1000-4-2接触放电

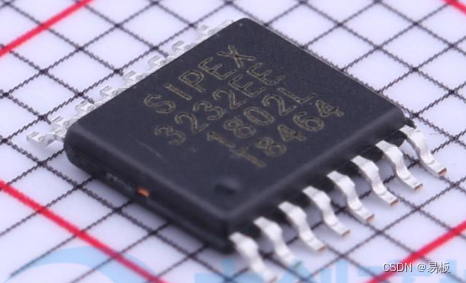

外观和丝印

引脚定义

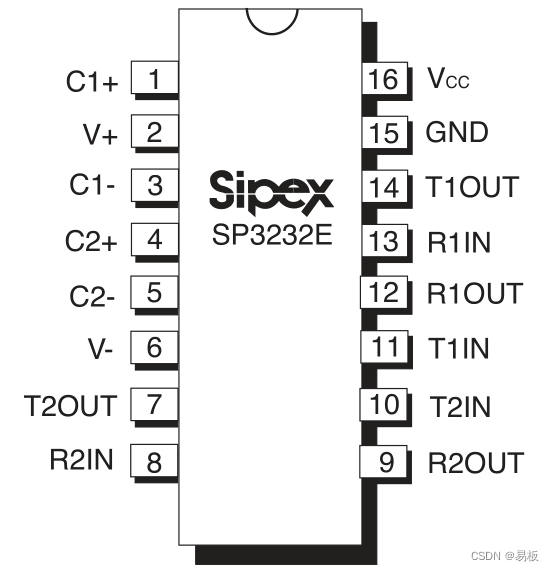

SP3232E的引脚配置

图5. SP3232E的引脚配置

名称	功能	引脚编号
C1+	倍压器电荷泵电容器的正极端子	1
V+	+5.5V电荷泵产生	2
C1-	倍压器电荷泵电容器的负极端子	3
C2+	反相电荷泵电容器的正极端子	4
C2-	反相电荷泵电容器的负极端子	5
V-	-5.5V电荷泵产生	6
T1OUT	RS-232 驱动器输出	14
T2OUT	RS-232 驱动器输出	7
R1IN	RS-232 接收器输入	13
R2IN	RS-232 接收器输入	8
R1OUT	TTL/CMOS接收器输出	12
R2OUT	TTL/CMOS接收器输出	9
T1IN	TTL/CMOS驱动器输入	11
T2IN	TTL/CMOS驱动器输入	10
GND	接地	15
VCC	+3.0V至+5.5
