不到2毛钱的常用小功率功放AiP8002带关断模式的 2W 音频功率放大器

本文链接：https://blog.csdn.net/USALCD/article/details/139668177

前言：

8002封装和丝印

SOP-8 8002封装和丝印

8002是当前小功率音频功放的不二选择，性能较好，价格低廉，不到2毛钱，国内有大把厂家生产，不同厂家生产的最大功率有2W、3W两种。本文以无锡中微爱芯的AIP8002做介绍。

1、概述

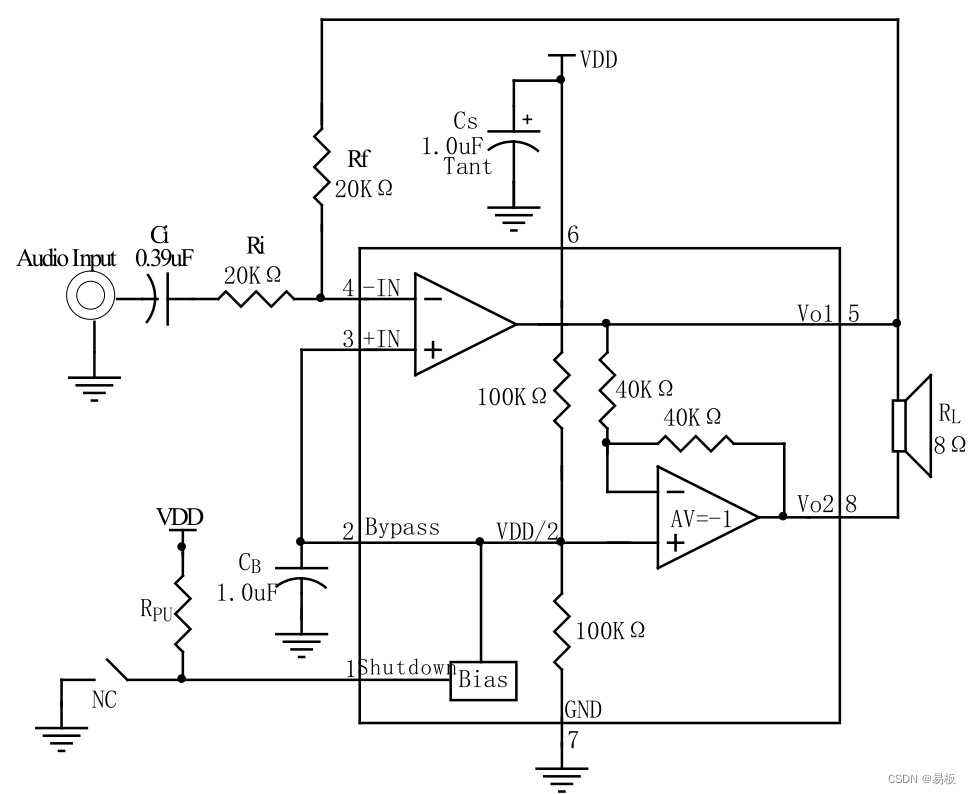

AiP8002 是一块单声道桥式驱动的音频功率放大器，使用 5V 电源供电时，在保证总谐波失真小于 10%的情况下，可向 4Ω 负载提供 2W 的连续平均功率。为了节省便携设备的能量，可将 SHUTDOWN脚接至高电平，AiP8002 就会进入微功耗的关断模式（IQ=0.6μA 典型值）。
该系列音频功率放大器是为提供大功率、高保真音频输出而特别设计的。工作电源从 2.0V 到5.5V，可以低压供电，仅需少量外接元件。由于 AiP8002 不需要输出耦合电容，自举电容及阻抗均衡网络，是低功耗便携系统的理想选择。
AiP8002 还有其他一些功能，例如热关断保护，单位增益稳定，增益外部设定。
AiP8002 主要应用于便携计算机、台式计算机、低压音响系统等。

主要特点如下：

无输出耦合电容，自举电容及输出阻抗均衡网络。
单位增益稳定
增益外部设定
封装形式：DIP8/SOP8/MSOP8/ESOP8

关键参数：

10% THD+N，1KHz 输出功率
AiP8002：4Ω 负载，2W（典型值）
关断模式电流：0.6μA(典型)
电源电压范围：2.0V～5.5V
4Ω 负载，1W 连续平均功率输出，1KHz 输入信号总谐波失真 0.5%。

2、引脚排列图及引脚说明

2.1、引脚排列图

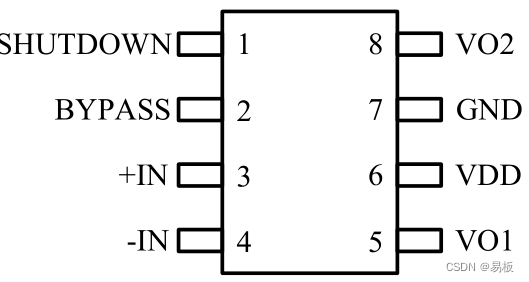

8002引脚排列

图 1、8002引脚排列

2.2、引脚说明

引脚	符号	逻辑	功能
1	SHUTDOWN	I	掉电控制端，高电平有效
2	BYPASS	O	内部偏置电压
3	+IN	I	模拟输入端，同相
4	-IN	I	模拟输入端，反相
5	VO1	O	模拟输出端负极
6	VDD	P	电源
7	GND	P	地
8	VO2	O	模拟输出端正极
