TP2604双通道TP2608四通道、超低失真、36V精密运算放大器

特征

 超低失真：0.0001% （1 kHz）
 低噪声：17 nV/√Hz
 高压摆率：6.5 V/μs
 宽带宽：10 MHz
 低电源电流：每个放大器1.2mA
 宽电源电压范围：2.7 V 至 36 V，或双电源±1.35 V 至 ±18 V
 低输入失调电压：0.5 mV（典型值）
 低 VOS TC：2.0 μV/°C
 低输入偏置电流：0.04pA（典型值）
 轨到轨输出电压范围
 220pF容性负载时单位增益稳定
 驱动 600 Ω负载
 –40°C 至 125°C 工作范围
 绿色，流行型包装

应用

 专业音响设备
 线路驱动器或线路接收器
 预放大和滤波
 PCM DAC I/V转换器
 传感器放大器
 数据采集

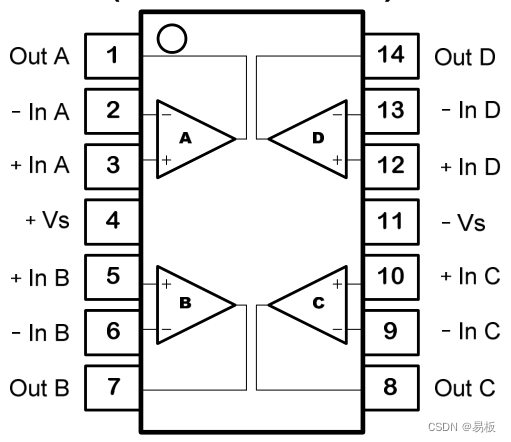

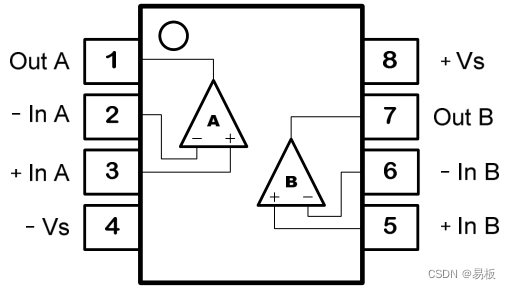

引脚配置（顶视图）

TP2604

TP2608

描述

TP2604/2608 是超低失真、高压 CMOS 运算放大器，在 1kHz 时具有 0.0001% 的 THD+N。
这一特性以及低噪声、非常高的 PSRR 使 TP260x 成为专业音频设备的理想选择。
TP2604/2608 具有 220pF 容性负载和 10MHz 宽带宽、6.5V/μs 高压摆率的单位增益稳定性，因此该器件适用于电流-电压转换器。
TP2604/2608 可在 +2.7V 至 +36.0V 的单电源电压或 ±1.35V 至 ±18.0V 的双电源电压下工作。轨到轨输出特性允许将整个电源电压用于信号范围。

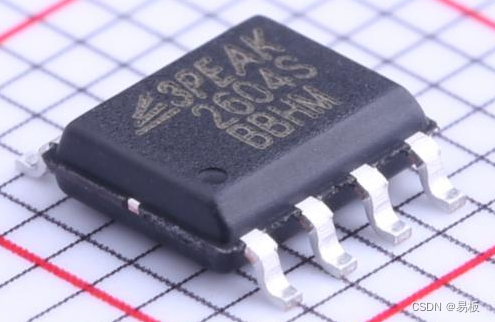

TP2604 是双通道版本，采用 8 引脚 SOIC 和 MSOP 封装。TP2608 是四通道版本，采用 14 引脚 SOIC 和 TSSOP 封装。

相关 36V RRO 运算放大器

电源电压 | 单 2.7V 至 36V 或双±1.35V 至 ±18V |

电源电流	125微安	350微安	1.2毫安
GBWP	1.5兆赫	3兆赫	10兆赫
压摆率	0.8 V/μs	3 V/μs	6.5 V/μs
双通道	TP2614	TP2634	TP2604
四通道	TP2618	TP2638	TP2608

引脚功能

-IN：放大器的反相输入。该引脚的电压范围可以从 V– 到 （V+ - 2.0V）。
+IN：放大器的同相输入。该引脚的电压范围与 –IN 相同。
OUT：放大器输出。电压范围扩展到每个电源轨的毫伏以内。
V+ 或 +VS：正电源。通常，电压范围为2.7V至36V。只要 V+ 和 V– 之间的电压介于 2.7V 和 36V 之间，就可以实现分离电源。电源引脚之间或电源引脚与接地之间应使用尽可能靠近器件的 0.1μF 旁路电容。
V– 或 –VS：负电源。它通常与地面相连。只要 V+ 和 V– 之间的电压在 2.7V 至 36V 之间，它也可以连接到地以外的电压。如果未接地，请尽可能靠近器件使用0.1μF电容旁路。
操作
TP2604 和 TP2608 的输入信号范围为 V– 至 （V+ – 2.0V）。输出可以一直延伸到电源轨。输入级由PMOS差分放大器组成，可实现最佳噪声和THD性能。AB类控制缓冲器和输出偏置级采用专有的补偿技术，充分利用工艺技术来驱动非常高的容性负载。这从典型性能特征中的瞬态过冲测量图中可以明显看出。

应用信息

宽电源电压

TP2604/2608 运算放大器可在 2.7V 至 36V 的电源电压下工作。每个放大器在30V电源电压下吸收1.2mA的静态电流。TP2604/2608 针对宽带宽、低功耗应用进行了优化。它们具有行业领先的高 GBW 功率比，并且 GBW 在指定温度范围内几乎保持不变。
低折合到输入端噪声
TP2604/2608 在 1kHz 时提供 17nV/√Hz 的低折合输入噪声密度。在宽带范围内，电压噪声会随着频率的增加而缓慢增长，在20Hz至20kHz的频率下，输入电压噪声通常为2.0μVRMS。
超低失真
TP2604/2608 在 1kHz 时具有小于 0.0001% 的超低失真。TP2604/2608 具有低电压噪声，是高保真音频信号放大或滤波的理想选择。
低输入偏置电流
TP2604/2608 是 CMOS OPA 系列，在 pA 范围内具有非常低的输入偏置电流。 低输入偏置电流使放大器可用于具有高电阻源的应用。 必须注意尽量减少 PCB 表面泄漏。 有关详细信息，请参阅以下“PCB表面泄漏”部分。
PCB表面泄漏
在低输入偏置电流至关重要的应用中，需要考虑印刷电路板（PCB）表面漏电效应。表面泄漏是由电路板上的湿度、灰尘或其他污染引起的。在低湿度条件下，附近走线之间的典型电阻为1012Ω。5V 的差值将导致 5pA 的电流流动，这大于 TP2604/2608 OPA 在 +27°C（典型值为 ±1pA）时的输入偏置电流。建议使用多层PCB布局，并将OPA的-IN和+IN信号路由到PCB表面下。
减少表面泄漏的有效方法是在敏感引脚（或走线）周围使用保护环。保护环偏置在与敏感引脚相同的电压下。图 2 中显示了此类布局的示例如图 2 所示，用于反相

1. 对于同相增益和单位增益缓冲器：
   a） 使用不接触 PCB 表面的电线将同相引脚 （VIN+） 连接到输入端。
   b） 将保护环连接到反相输入引脚 （VIN–）。这会使保护环偏置到共模输入电压。
2. 对于反相增益和跨阻增益放大器（将电流转换为电压，如光电探测器）：
   a） 将保护环连接到同相输入引脚 （VIN+）。这会使保护环偏置到与运算放大器相同的基准电压（例如，VDD/2或接地）。
   b） 使用不接触 PCB 表面的导线将反相引脚 （VIN–） 连接到输入端。

图2 保护环的布局
地面检测和轨到轨输出
TP2604/2608 系列具有出色的输出驱动能力。它直接驱动 600 负载，具有良好的 THD 性能。
输出级为轨到轨拓扑结构，能够摆幅至任一电源轨的 50mV 以内。
最大输出电流是总电源电压的函数。随着放大器电源电压的增加，输出电流能力也随之增加。当输出处于连续短路状态时，必须注意将IC的结温保持在150°C以下。放大器的输出端有反向偏置的ESD二极管连接到每个电源。输出电压不应超过任一电源电压0.3V，否则电流将流过这些二极管。
驱动大容性负载
TP2604/2608 运算放大器系列设计用于驱动大容性负载。与往常一样，在采用内部频率补偿的反馈系统中，较大的负载电容会降低整体相位裕量。 随着负载电容的增加，反馈环路的相位裕量减小，闭环带宽减小。这会在频率响应中产生增益峰值，在输出阶跃响应中产生过冲和振铃。单位增益缓冲器（G = +1V/V）对大容性负载最敏感。
当使用 TP2604/2608 运算放大器系列（例如，> 1,000 pF）驱动大容性负载时，不同的补偿方案（图 3）可改善反馈环路的相位裕量和稳定性。

电源布局和旁路

TP2604/2608 OPA 的电源引脚（单电源的 VDD）应在 2mm 范围内具有一个本地旁路电容（即 0.01μF 至 0.1μF），以实现良好的高频性能。它还可以使用100mm以内的大容量电容器（即1μF或更大）来提供大而慢的电流。该大容量电容器可以与其他模拟器件共享。
接地布局通过减少 OPA 输入和输出端的杂散电容和噪声量来提高性能。为了减少杂散电容，请尽量减少印刷电路板的长度和电阻引线，并将外部元件放置在尽可能靠近运算放大器引脚的位置。
正确的电路板布局
为确保PCB级的最佳性能，在电路板布局设计中必须小心。为避免漏电流，电路板表面应保持清洁无潮。表面涂层可防止水分积聚，并有助于降低电路板上的寄生电阻。
保持较短的电源走线并正确绕过电源，可最大限度地减少由于输出电流变化而导致的电源干扰，例如在将交流信号驱动到重负载时。旁路电容器应尽可能紧密地连接到器件电源引脚。杂散电容是放大器输出和输入端的一个问题。建议信号走线与电源线保持至少 5 毫米的距离，以尽量减少耦合。

PCB两端的温度变化会导致焊点和异种金属接触的其他点的塞贝克电压不匹配，从而导致热电压误差。为了尽量减少这些热电偶效应，请调整电阻器的方向，使热源均匀地加热两端。输入信号路径应包含匹配的元件数量和类型，尽可能匹配热电偶结的数量和类型。例如，可以使用虚拟元件（如零值电阻器）来匹配相反输入路径中的真实电阻器。
匹配的组件应位于附近，并且应以相同的方式定向。确保引线长度相等，使热传导处于平衡状态。尽可能使PCB上的热源远离放大器输入电路。
强烈建议使用接地平面。接地层可降低 EMI 噪声，还有助于保持整个电路板的恒定温度。
