LM385微功耗1.2V和2.5V电压基准源

概述

LM385 是一种双极工艺技术制作的微功耗带隙基准电压源。它可在 10µA～20mA 工作电流范围内提供稳定的电压基准，具有很低的动态电阻和良好的温度稳定性。芯片内置的基准调整机构保证了极小的输出电压容差。由于 LM385 的带隙基准构成组件仅有晶体管和电阻，所以电路具有很低的噪声和良好的长期稳定性。
LM385 设计中已认真考虑了各种负载下的可能遇到的问题，使得 LM385 对外部负载具有很大的适应性，在绝大多数基准电压源应用场合都能胜任。LM385 较宽的动态工作范围使得芯片在供电电源较大幅度变化时仍能表现出极佳的调整能力。
LM385 在提供精密基准的同时，只需极低的负载电流，因此特别适用于微功耗电路，作为电池供电的便携仪器、稳压电源以及通用模拟电路中基准电压源。
LM385 批量产品分固定电压 1.2 伏（LM385-1.2），2.5 伏（LM385-2.5）两种规格。

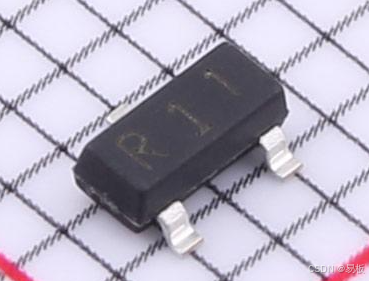

LM385 标准封装形式有 TO-92，SOT-23，SOP8，MSOP8。

特点

±4mV（±0.3％）最大初始容差（A 级）
工作电流：10µA~20mA
0.6Ω 最大动态阻抗（A 级）
低温度系数

产品信息

产品名称	封装	打印名称	包装	包装数量
LM385LP-1.2G	TO-92	LM385-1.2	袋装	1000 只/袋
LM385LP-2.5G	TO-92	LM385-2.5	袋装	1000 只/袋
LM385DBZ-1.2RG	SOT23-3	385-1.2	编带	3000 只/盘
LM385DBZ-2.5RG	SOT23-3	385-2.5	编带	3000 只/盘
LM385D-1.2RG	SOP8	385-1.2	编带	2500 只/盘
LM385D-2.5RG	SOP8	385-2.5	编带	2500 只/盘
LM385DGK-1.2RG	MSOP8	385-1.2	编带	3000只/盘
LM385DGK-2.5RG	MSOP8	385-2.5	编带	3000只/盘

电路符号

图 1 电路符号

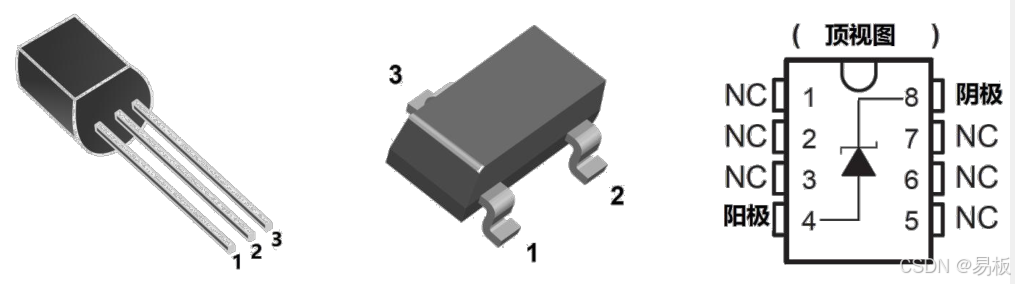

管脚图

图 2 TO-92 管脚图 图 3 SOT23 管脚图 图 4 SOP8 管脚图

管脚描述

管脚号

TO-92	SOT23	SOP8	名称	功能
2	1	8	CATHODE	阴极
3	2	4	ANODE	阳极
	3		FB	电压调整

极限参数 （超过此限有可能导致损坏）

项目	参数值	单位
反向电流	30	mA
正向电流	10	mA
工作温度范围	0～70	℃
存储温度	-55～150	℃
焊接温度（点焊，10 秒）	10 秒：260	℃

电参数（一） LM385-1.2V（Ta=25℃,除非另有说明）

参数	测试条件	最小值	典型值	最大值	单位
反向击穿电压	Ta=25℃,10µA≤IR≤20mA	1.200	1.240	1.280	V
最小工作电流			8	15	µA
反向击穿电压随电流变化率	10µA ≤ IR≤1mA		1	1.5	mV
	1mA≤IR≤20mA		10	25
反向动态阻抗	IR=100µA, f=20Hz		1		Ω
多频噪声(rms)	IR=100µA,10Hz≤f≤10kHz		60		µV
长期稳定性	IR=100µA, T=1000Hr,TA=25°C±0.1°C		20		ppm
平均温度系数	IR = 100µA		30		ppm/℃

电参数（二）

LM385-2.5V（Ta=25℃,除非另有说明）

参数	测试条件	最小值	典型值	最大值	单位
反向击穿电压	Ta=25℃,10µA≤IR≤20mA	2.47	2.490	2.52	V
最小工作电流			15	20	µA
反向击穿电压随电流变化率	10µA ≤ IR≤1mA		1	1.5	mV
	1mA≤IR≤20mA		10	25
反向动态阻抗 IR=100µA, f=20Hz			1		Ω
多频噪声(rms)	IR=100µA,10Hz≤f≤10kHz		60		µV
长期稳定性	IR=100µA, T=1000Hr,TA=25°C±0.1°C		20		ppm
平均温度系数	IR = 100µA		30		ppm/℃

应用电路图及工作原理说明

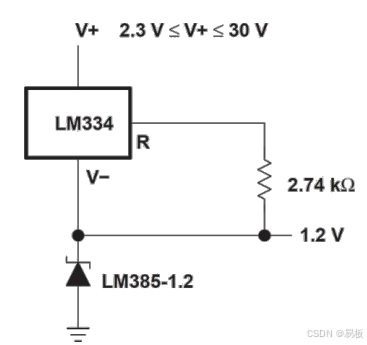

宽输入范围参考

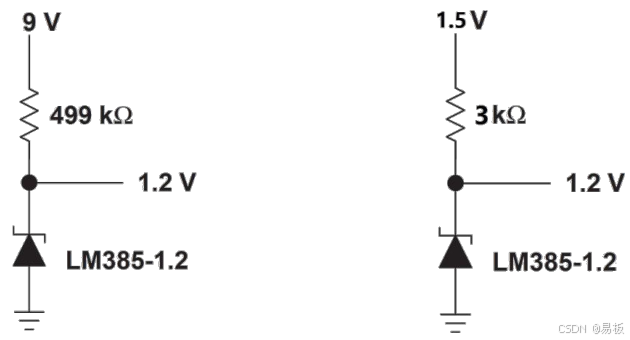

微电源参考（9V 及 电源及 1.5V） ）

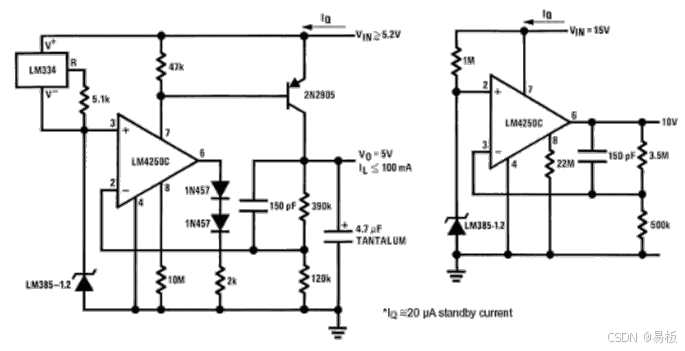

5V 及 调整器及 10V 参考器

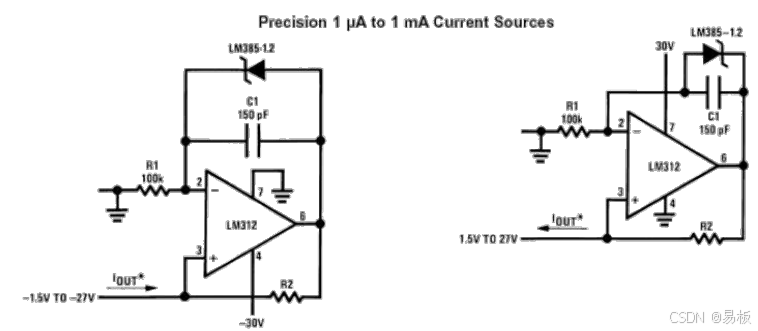

1µA ～1mA 精密电流源

IOUT ＝1.23V/R 2

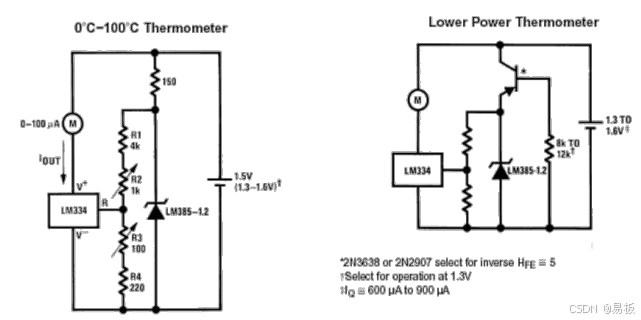

温度表

反向 HFE≈5，选择器件为 2N3638 或 2N2907。
选择在 1.3V 下工作；↕IQ=600µA~900µA
将 LM385 短路，调整 R3 使 IOUT＝temp@1µA/ºK；解除短路，调整 R2，读出合适的百分温度数值：IQ at 1.3V@500 µA；IQ at 1.6V@2.4 mA

0 ～50℉ ℉ 温度表

将 LM385 短路，调整 R3，使 IOUT＝temp@1.8µA/ºK；解除短接，调整 R2，读取正确的数值，单位为℉。

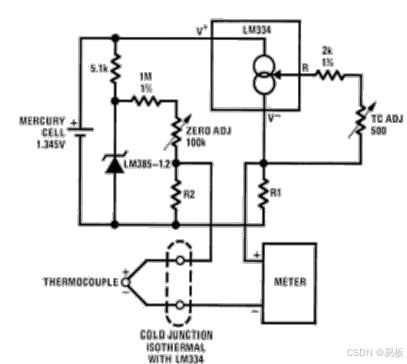

微功耗热隅常温连接补偿器

 调整 TC ADJ，直到 R1 两端的电压和与绝对温度相对应的热电隅成比例关系。
 调整 ZERO ADJ，直到 R2 两端的电压与相对温度（273.2K）相对应的热电隅成比例关系。

热电隅类型	比例系数（µV/℃）	R1（Ω）	R2（Ω）	R1两端的电压＠25℃	R2两端的电压＠25℃
J	52.3	523	1.24K	15.60	14.32
T	42.8	432	1K	12.77	11.78
K	40.8	412	953	12.17	11.17
S	6.4	63.4	150	1.908	1.766

典型电源电流为 50µA。

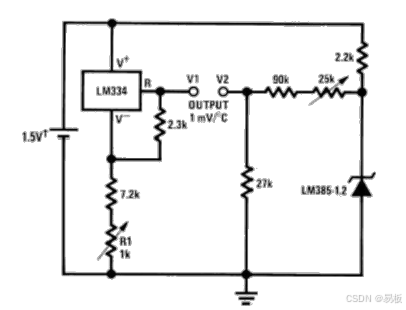

百分度温度计

调整 R1，使 V1＝temp@1mV/ºK；调整 V2 至 273.2mV。
IQ 为 1.3V～ 1.6V 电源电压；age= 50~150 µA
