本文介绍如何在 canvas 中实现 gauge 可视化，并依据不同指标设置不同颜色。先准备数据，在 Kibana 的 console 中执行指令创建 battery 索引并生成事件。接着在 canvas 中显示 gauge 可视化，从 battery 索引获取数据，根据 level 值不同显示不同颜色。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在 canvas 中，我们可以使用 gauge 来实现像电池电量，油表，速度等指标的显示。在今天的例子中，我们来展示如何在 canvas 中实现 gauge 可视化，并依据不同的指标而设置不同的颜色。

如何在 canvas 中实现 gauge 并动态设置颜色

准备数据

在今天的实验中，我们用一个很简单的数据来进行展示：

PUT _ingest/pipeline/add-timestamp
{
  "processors": [
    {
      "set": {
        "field": "@timestamp",
        "value": "{{_ingest.timestamp}}"
      }
    }
  ]
}

POST battery/_doc?pipeline=add-timestamp
{
  "id": 1,
  "level": 60
}

我们在 Kibana 的 console 中依次执行上面的指令，它就创建了一个叫做 battery 的索引，并同时生产一个事件。如果我们执行下面的命令多次，它将会生产不同事件的事件。

GET battery/_search

{
  "took" : 2,
  "timed_out" : false,
  "_shards" : {
    "total" : 1,
    "successful" : 1,
    "skipped" : 0,
    "failed" : 0
  },
  "hits" : {
    "total" : {
      "value" : 1,
      "relation" : "eq"
    },
    "max_score" : 1.0,
    "hits" : [
      {
        "_index" : "battery",
        "_type" : "_doc",
        "_id" : "uFyU_nUBwJJxmQ8gkaLS",
        "_score" : 1.0,
        "_source" : {
          "@timestamp" : "2020-11-24T15:16:41.143951Z",
          "level" : 60,
          "id" : 1
        }
      }
    ]
  }
}

在上面，我们把当前的时间写入到事件中。如果你不知道是如何工作的，请参阅我之前的文章 “Elasticsearch：如何在写入文档时加上 now 时间标签”。上面的命令生成一个叫做 battery 的索引。在实际的物联网应用中，这个可能对应于一个手机或者汽车的电池量。

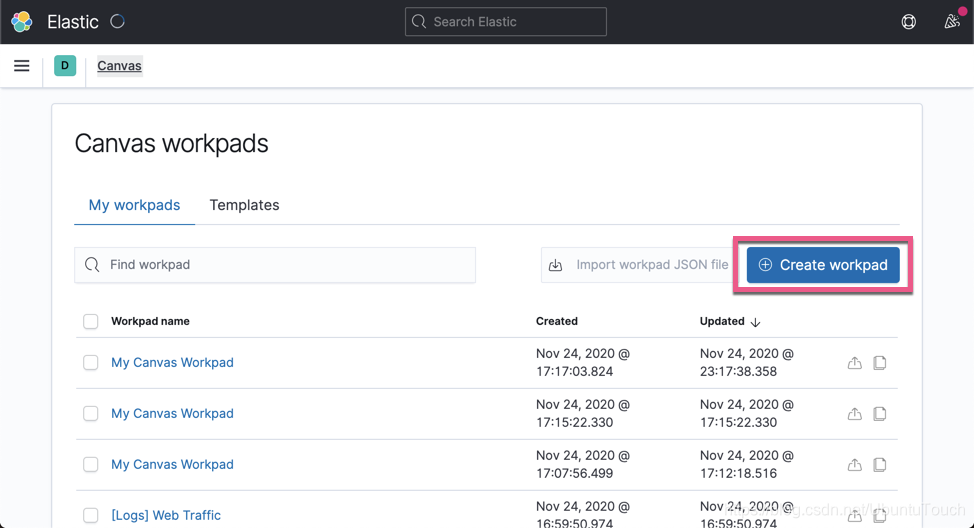

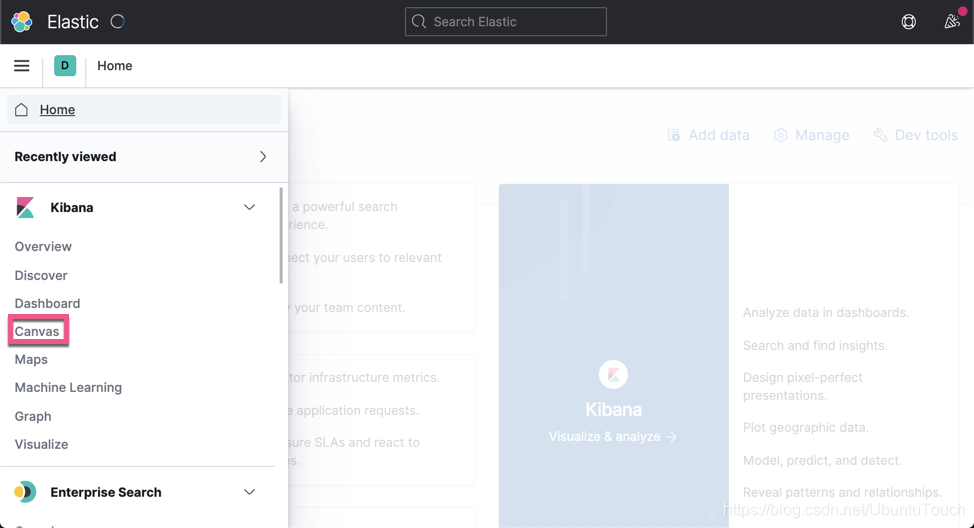

在 canvas 中显示 gauge 可视化

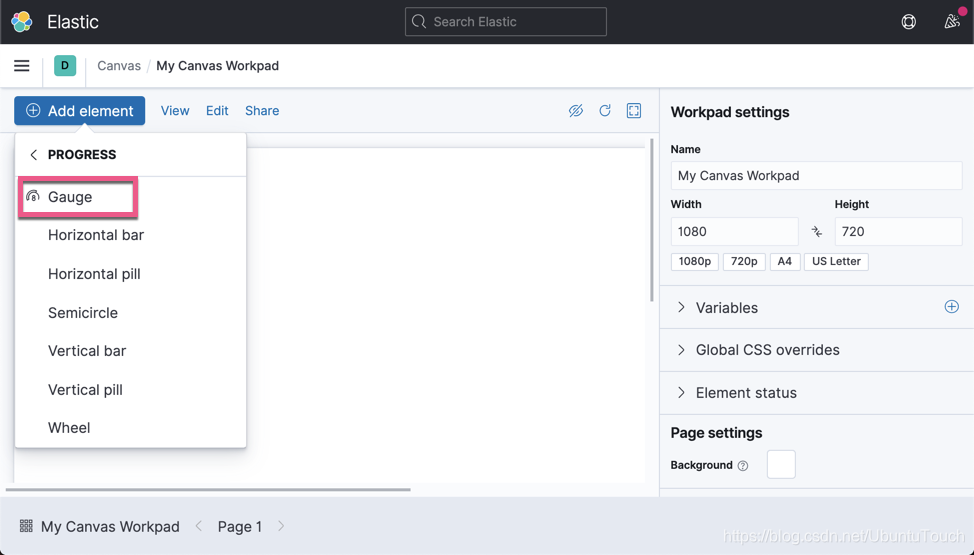

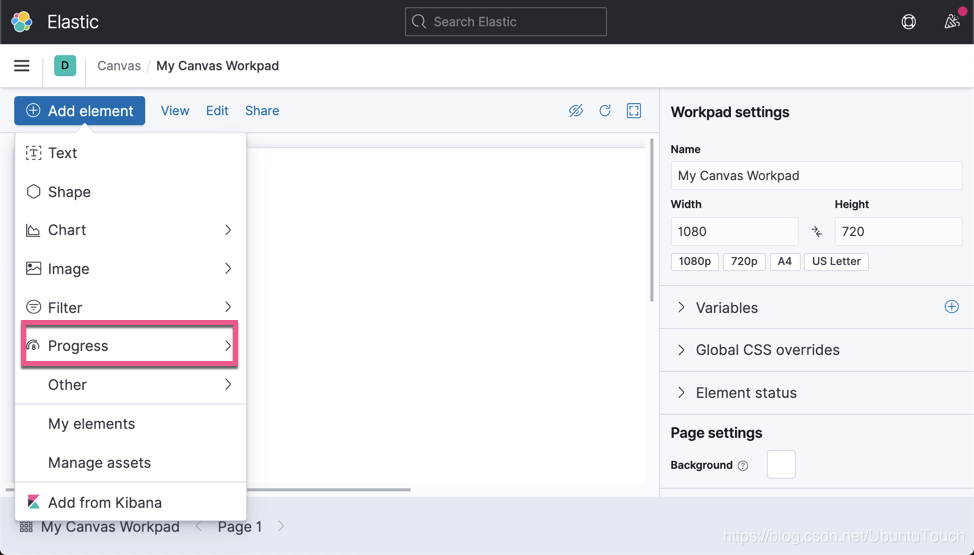

接下来，我们在 canvas 中显示 gauge 并依据我们的设定根据不同的值显示不同的颜色：

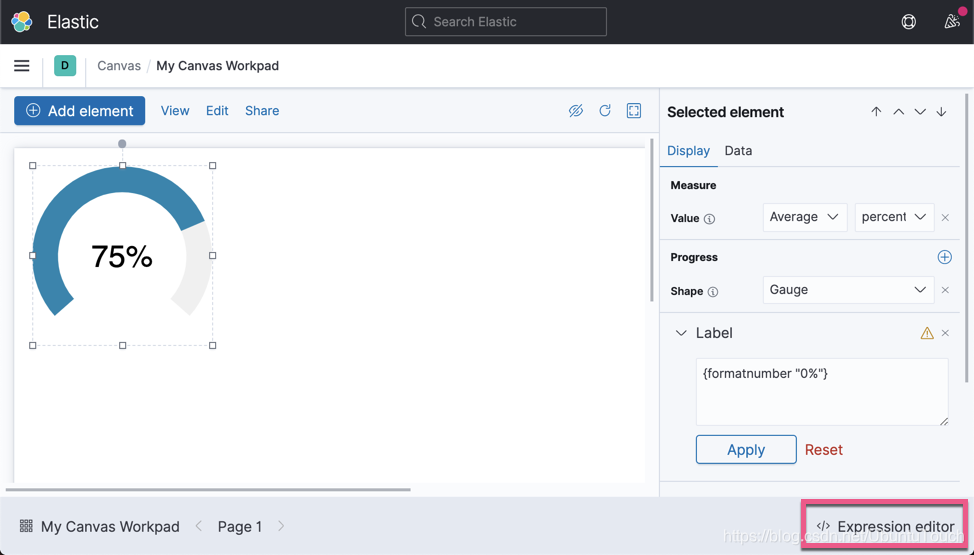

点击 Expression editor 并把如下的代码拷贝到编辑器中：

filters
| essql
  query="SELECT level FROM \"battery\" WHERE id = 1 ORDER by \"@timestamp\" DESC LIMIT 1"
| math "level"
| progress shape="gauge" label={formatnumber "0"}
  font={font size=24 family="'Open Sans', Helvetica, Arial, sans-serif" color={switch {case if={gte 66} then="green"} {case if={all {gt 33} {lte 66}} then="orange"} default="red"} align="center"}
  valueColor={switch {case if={gte 66} then="green"} {case if={all {gt 33} {lte 66}} then="orange"} default="red"} max=100
| render

在上面，我们从 battery 索引中获取数据。请注意上面的 query 语句。它获取 battery 索引中的最近一条数据来做展示。当 level 大于 66 时，显示 green；当 level 大于 33 而小于 66 时，显示 orange 颜色；当 level 为其它的值时，显示为红色。

点击上面的 Run 按钮。

我们接着在 Console 中运行如下的命令：

POST battery/_doc?pipeline=add-timestamp
{
  "id": 1,
  "level": 30
}

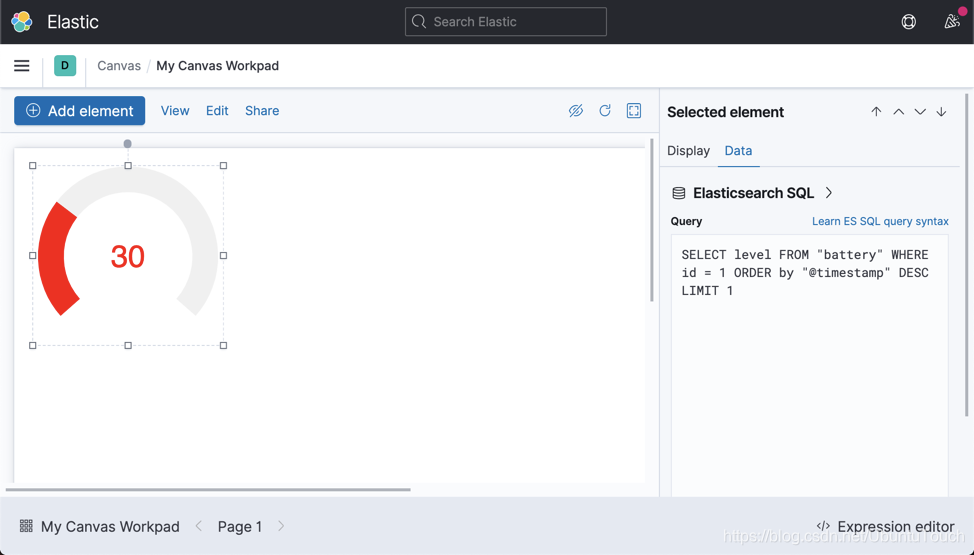

我们可以在 canvas 中看到：

上面显示为红色。当我们把 level 值设置为 50 的话：

POST battery/_doc?pipeline=add-timestamp
{
  "id": 1,
  "level": 50
}

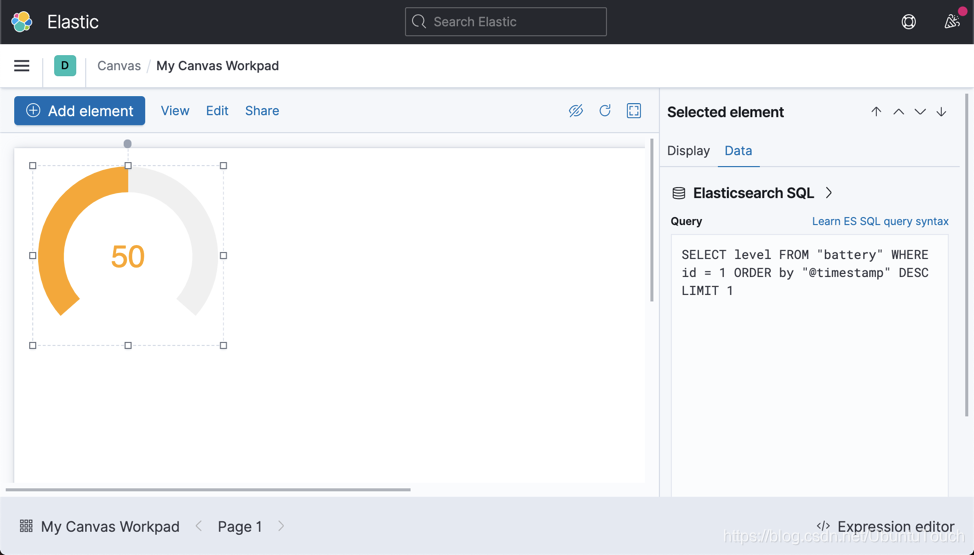

上面显示为 orange 颜色。当我们设置 level 为80时：

POST battery/_doc?pipeline=add-timestamp
{
  "id": 1,
  "level": 80
}

那么 gauge 的显示为 green：
