UCloud基于Linux内核新特性的Conntrack卸载设计与优化

近期，Netfilter 和 Mellanox 联合开发了flowtable hardware offload 功能，使flowtable成为一种标准的conntrack卸载方案，并实现了Linux标准的Netfilter 硬件offload接口。作为一个新功能，还存在一些缺陷和不完善的地方。

对此，我们做了大量的硬件卸载开发工作，进行问题修复、功能优化，帮助完善kernel功能并提升性能，后续也计划将该功能合并至UCloud外网网关，进一步提升系统性能和管理能力。

优化后的性能飞跃

首先，来看一组简单粗暴的数据。

在所有硬件卸载开发工作完成后，我们基于flowtable的conntrack offload，从bps、pps、cpu使用率等维度分别进行了系列性能对比测试，测试结果如下：

• 非硬件卸载模式：

①单条流带宽测试为12GBps，耗费2个host CPU；

②多条流小包包量测试为1Mpps，耗费8个host CPU；

• 硬件卸载模式：

①单条流带宽测试为23GBps，耗费 0 host CPU；

②多条流小包包量测试为8Mpps，耗费 0 host CPU；

可以看到在硬件卸载模式下bps、pps性能提升显著，不仅做到了CPU无损耗，性能还分别提升1倍、8倍之多。不过对于新建连接率cps并没有太显著的提升，分析原因为该性能由conntrack在软件协议栈中完成，与硬件无关。在已有层面，一旦该特性应用于产品上，预估将带来极大的性能飞跃。

当然，性能提升的背后离不开每一个细微技术的打磨：我们对conntrack offload与NAT功能分别进行了问题修复与优化，并在此基础上，还与Netfilter、Mellanox合作开发了tunnel offload的新特性。 接下来，就来详细聊聊我们所做的工作。

Flowtable offload背景简介

Linux内核在版本4.16引入了flow offload功能，它为IP forward提供了基于流的卸载功能。当一条新建连接完成首回合原方向和反方向的报文时，完成路由，Firewall和NAT工作后，在处理反方向首报文的forward hook，根据报文路由、NAT等信息创建可卸载flow到接收网卡ingress hook上。后续的报文可以在接收ingress hook上直接转发，不需要再进入IP stack处理。 这种模式实现了完成建立连接的conntrack软件offload，不过目前flowtable offload只支持TCP和UDP协议的卸载。

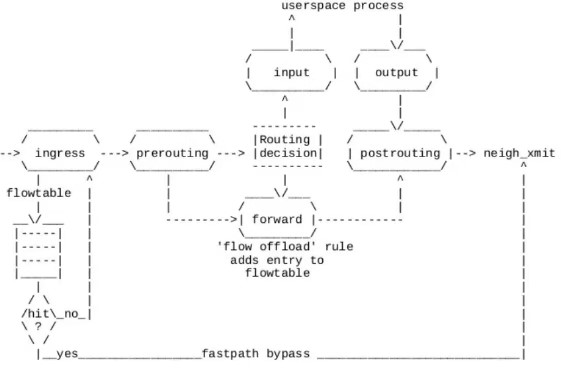

图：Flowtable offload图示

当前内核中硬件支持offload的标准只有Network TC subsystem的tc flower接口。

Pablo Neira Ayuso首先将tc flower相应的offload接口进行公共化为network子系统flow offload，然后在flowtable offload中支持HW的flow offload接口。这样便可在驱动层面上完全统一使用flow offload接口。

Paul Blakey将flowtable offload指定到TC_SETUP_FT域，实现在驱动层来区分不同的subsystem。

 在所有基本功能完善后，我们在review commit的代码后发现flowtable HW offload的建立并没有指定到正确的TC_SETUP_FT类型。对此，我们进行了简单的修复，并将patch提交至社区：

 ① Netfilter：nf_flow_table_offload：Fix block setup as TC_SETUP_FT cmd（https://git.kernel.org/pub/scm/linux/kernel/git/torvalds/linux.git/commit/?id=ee1bcfe01251e8958b53de45d2b0c85e09dd2719）

②Netfilter：nf_flow_table_offload：Fix block_cb tc_setup_type as TC_SETUP_CLSFLOWER（https://git.kernel.org/pub/scm/linux/kernel/git/torvalds/linux.git/commit/?id=e052901991ae21e15851bfc89c682bfcb39a4dcf）

Conntrac
