Creo螺旋扫描、方程曲线

一：螺旋扫描

1.点击螺旋扫描进入参数设置界面

2. 给定一个基准面进入草图绘制界面

草绘设置：设置调整草绘平面及方向

参考：草图绘制需要有两条基准线，如果缺少参考会报错；此时需指定基准线，直至点击求解后显示：完全放置

开始绘制螺旋线：

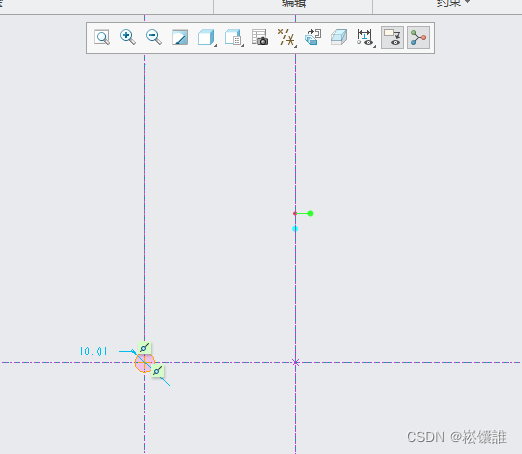

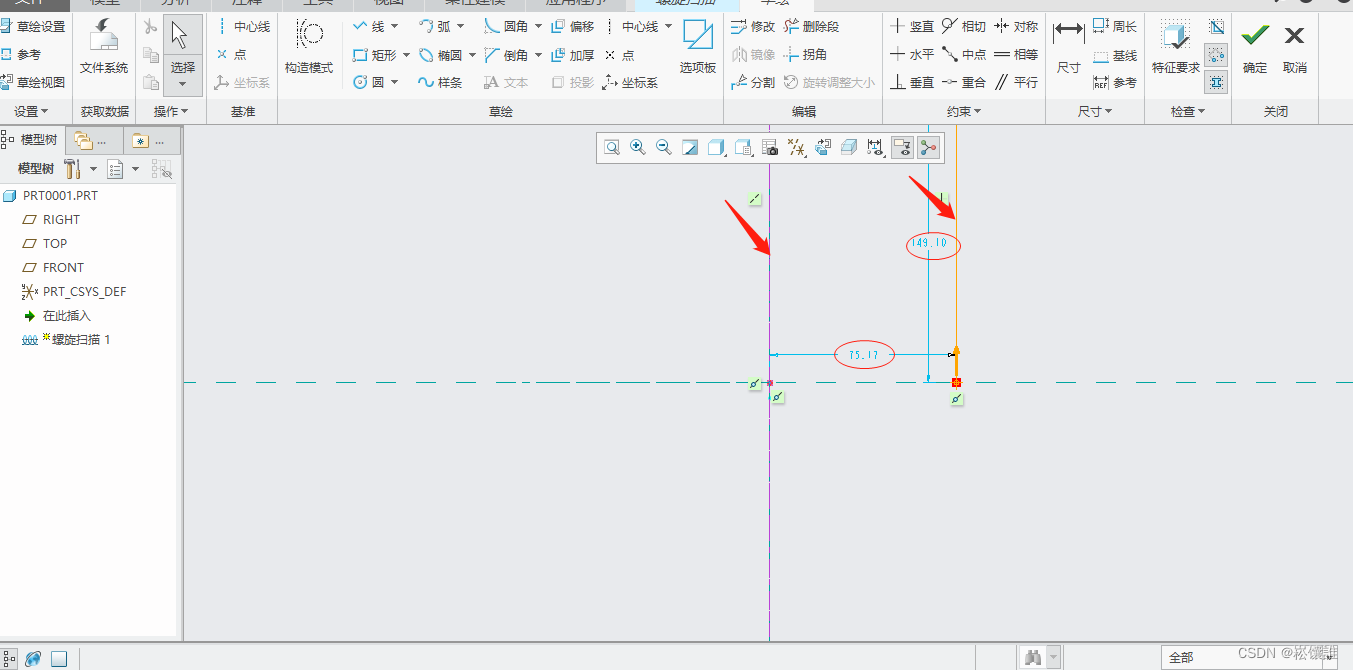

首先理清Creo绘制螺旋线的逻辑（不同于UG直接给定直径、螺距及长度），Creo绘制是给定中心轴及轮廓线，此时需要约束轮廓线位置，这两个尺寸分别表示：大径尺寸和螺旋长度。完成后点击退出。

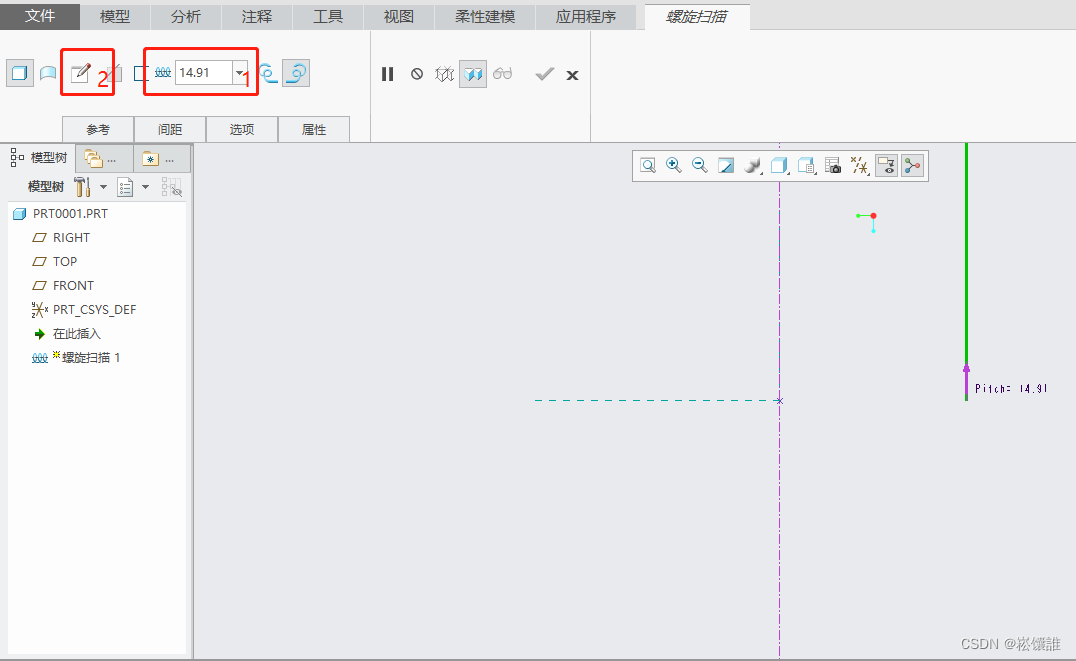

参数1用于调整螺距，按需调整。到此螺旋线已经定义完成。

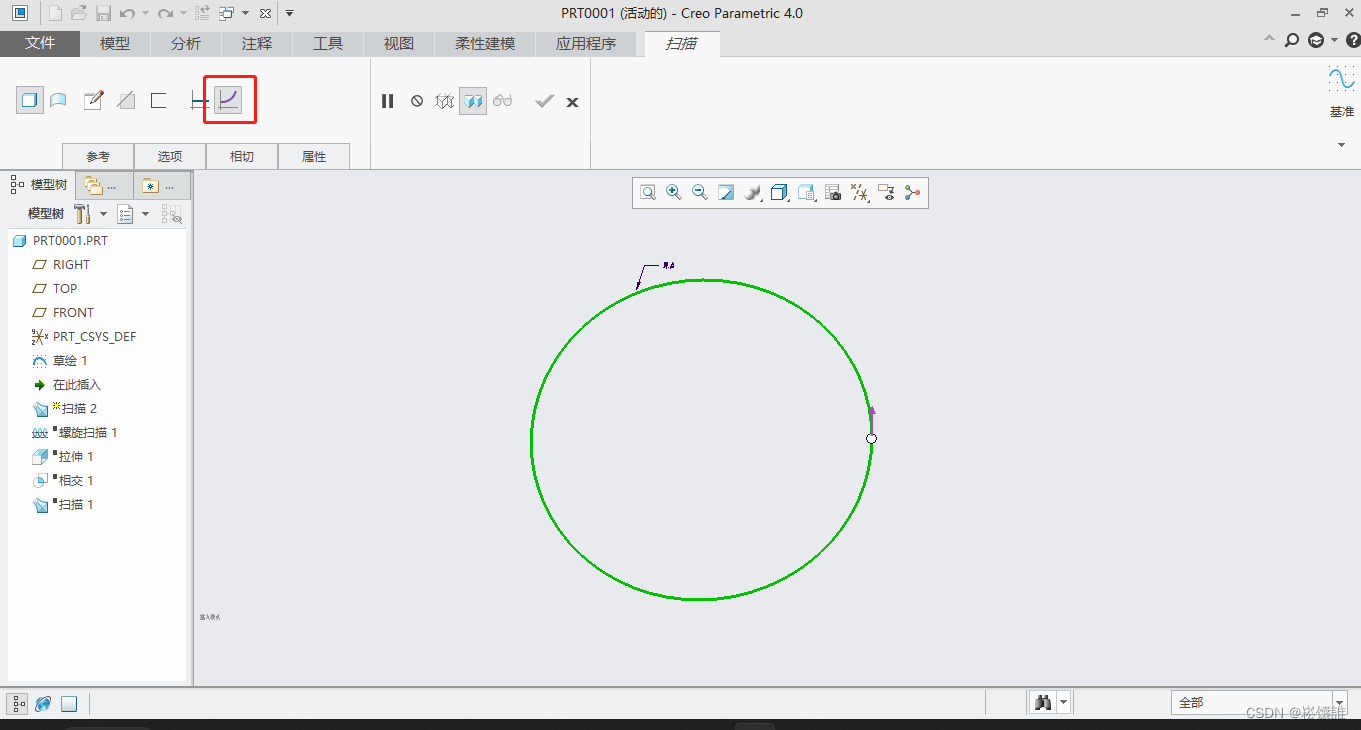

此时还需要再定义扫描截面，点击2位置进入对应界面给定截面形状，可以是圆或线。然后点击退出草绘。

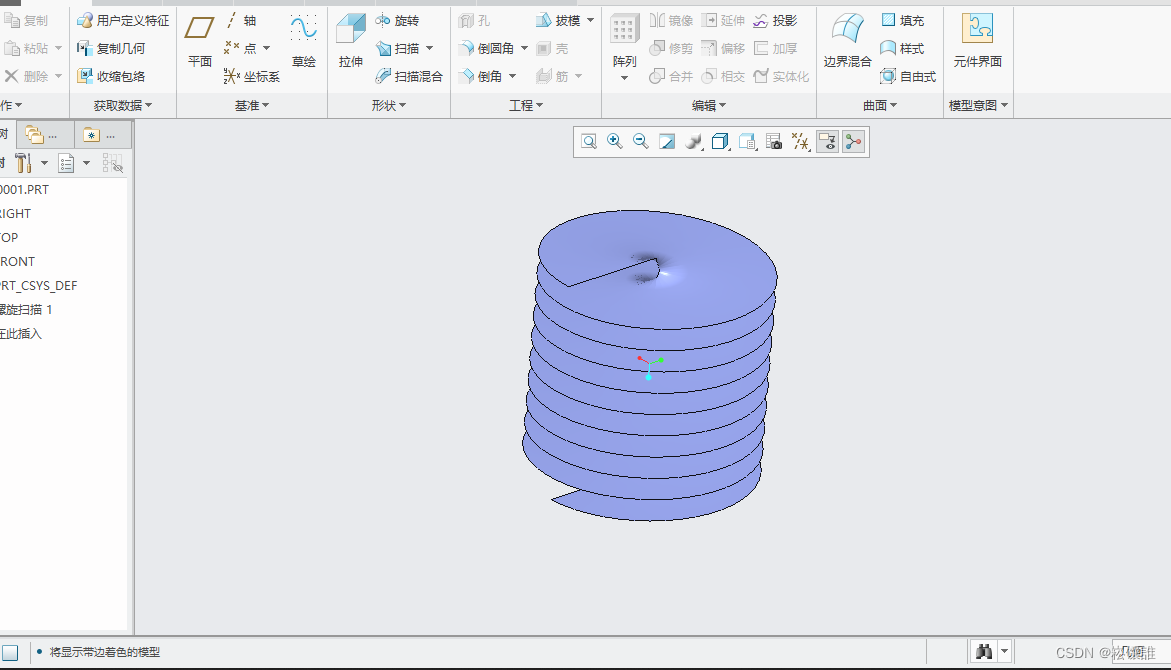

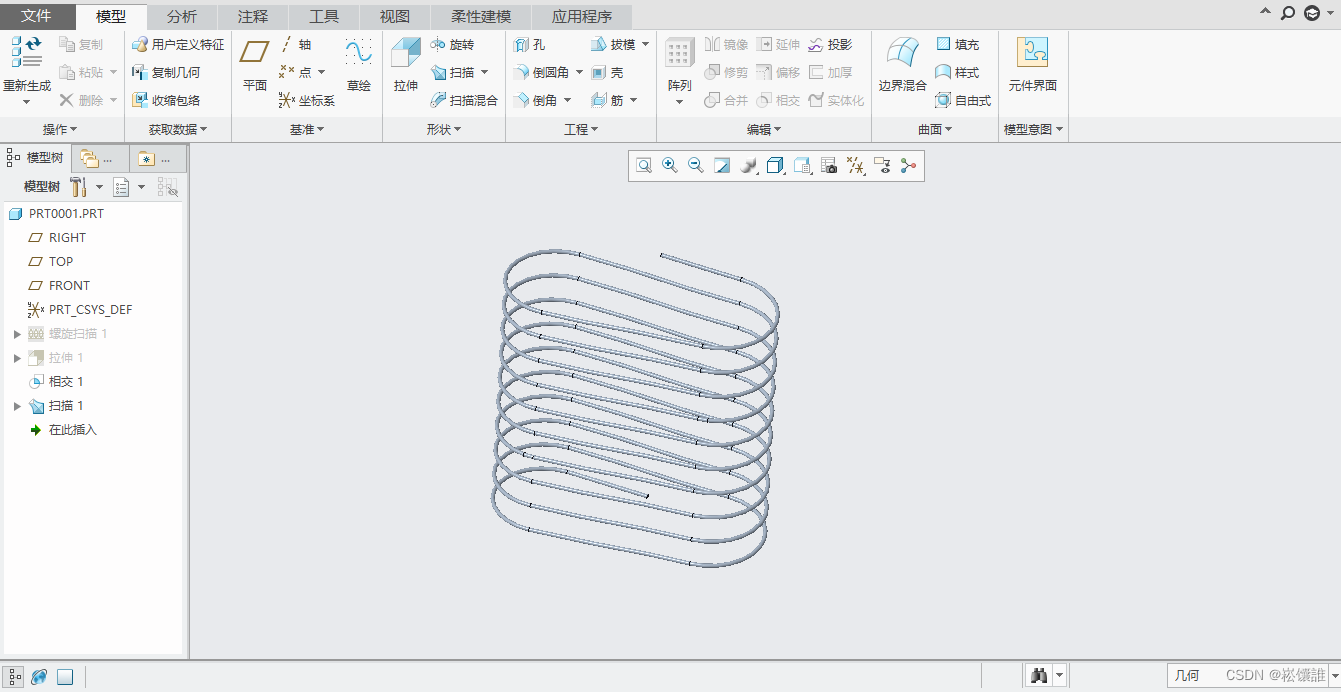

 拓展1：利用螺旋扫描创建跑道型螺旋线（曲面求交+扫描）

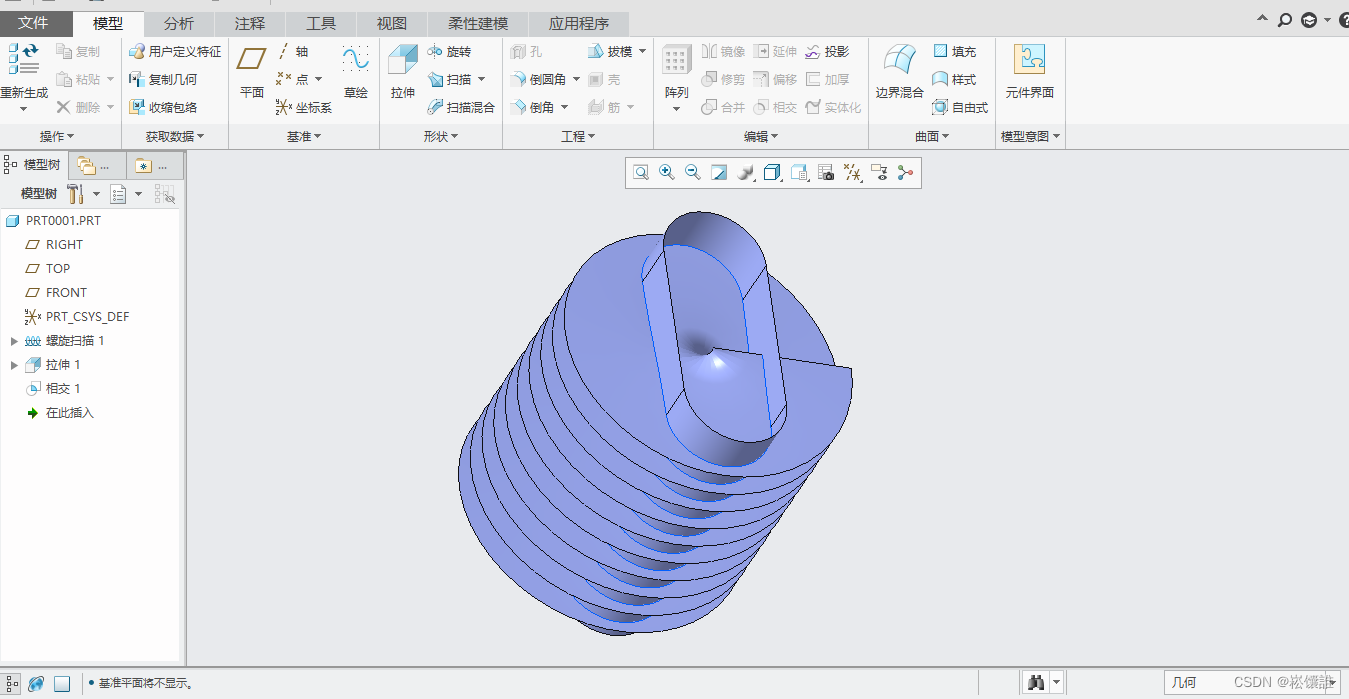

拓展2：利用可变扫描绘制螺旋环

草图绘制圆环→扫描→可变参数→草绘创建截面→绘制截面线段（极坐标：标注线长和角度）→工具→d关系输入公式方程

trajpar是内置函数，在0到1之间变换，起点为0，终点为1.

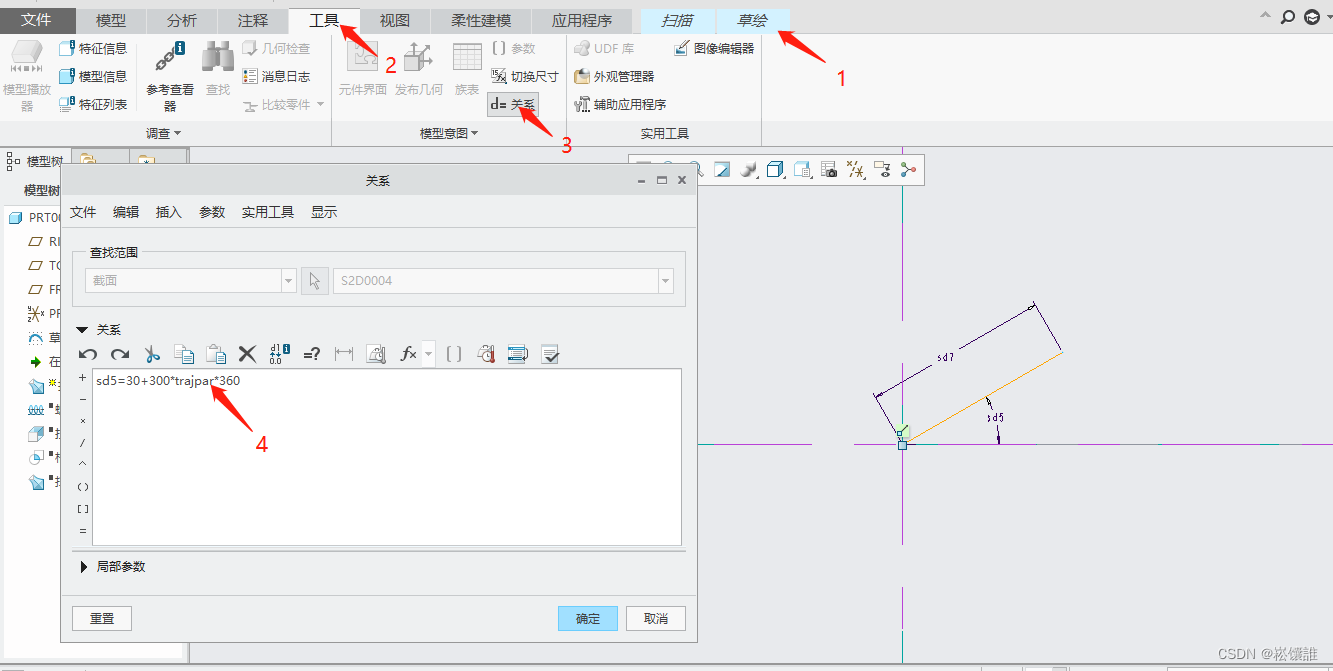

方程：sd5=30+300*trajpar*360，sd5是可变角度参数，30是起始角度，300是螺旋圈数，360是圆周角

 二：方程曲线

 举例：用方程来绘制涡旋线

点击来自方程的曲线进入。

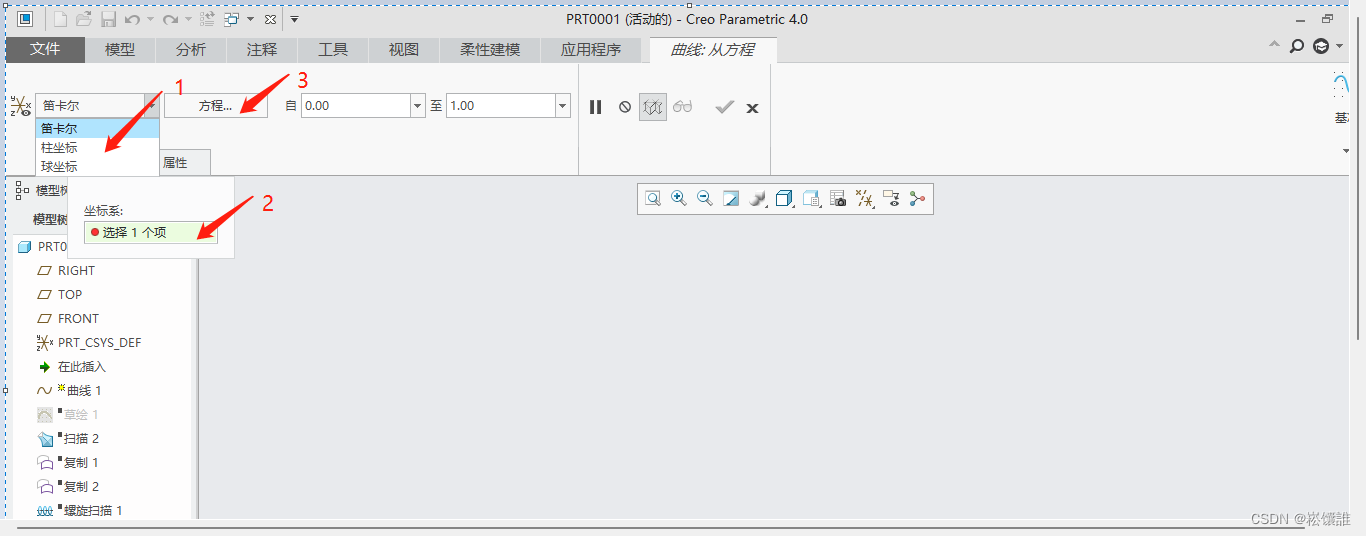

 1按方程选择坐标种类：这里选择柱坐标→2选择坐标系→3输入方程

 在写方程之前先来认识下这几个参数：T(在0~1之间变换的内置变量，可修改变量区间) 、R(半径)、THETA(即θ，角度参数)

则可定义以下函数：r=10*t
                                theta=360*t*5
                                z=0

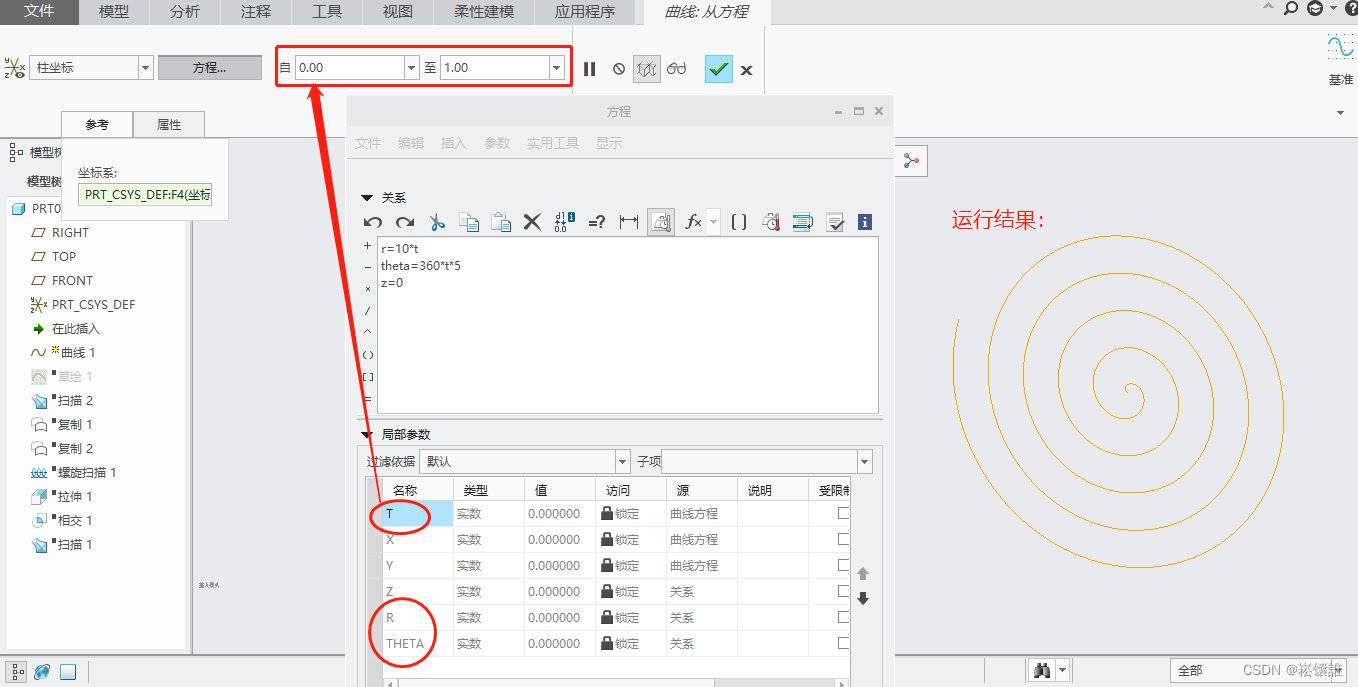

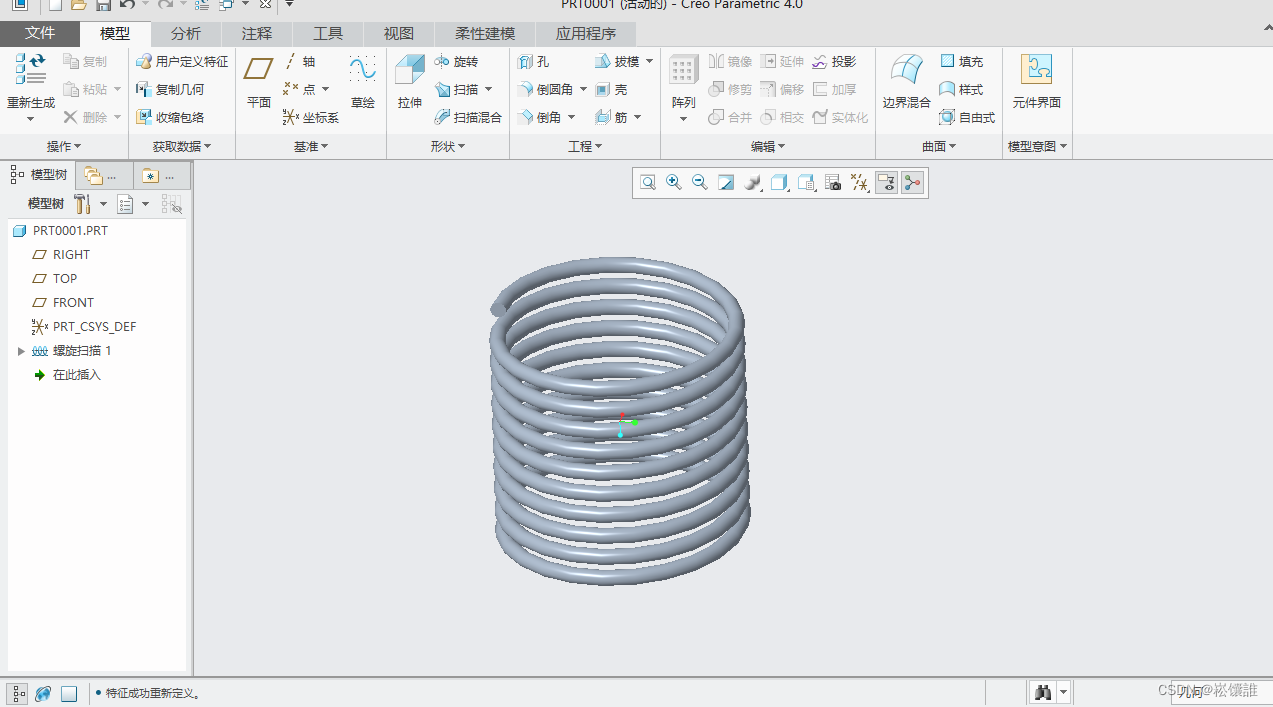

运行结果：

下面分享几个曲线方程：

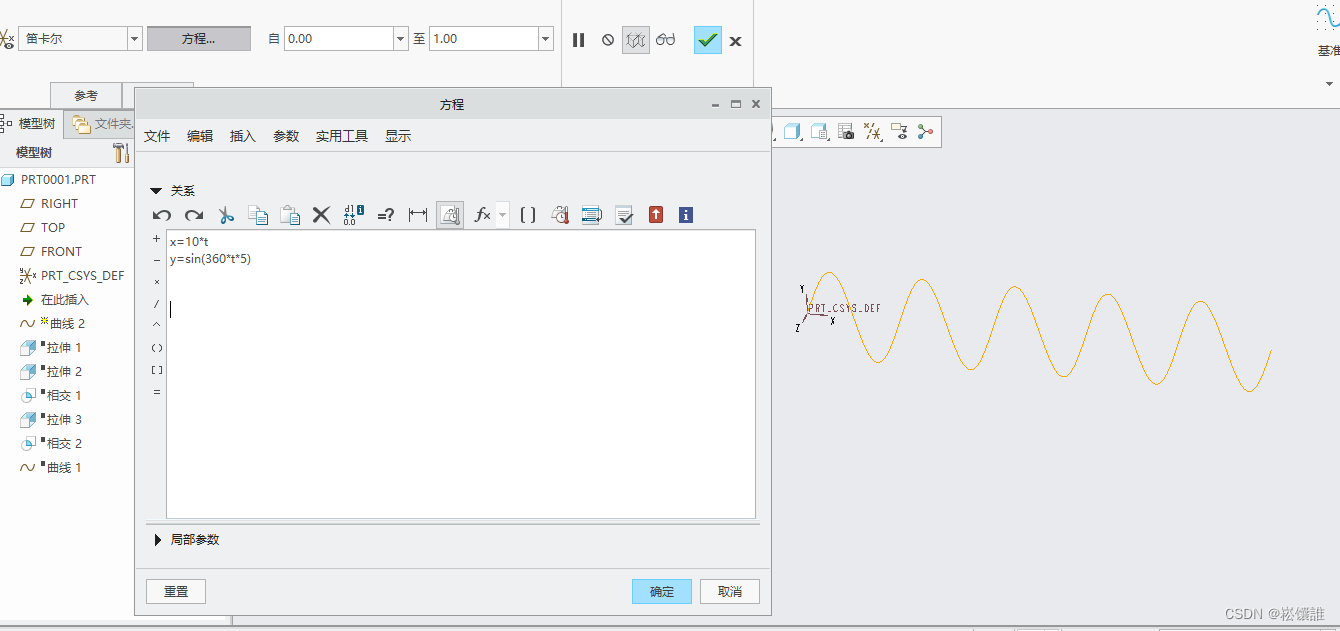

1.波形线：笛卡尔坐标系（x、y、z）

x=10*t
y=sin(360*t*5)
 形如：a*sin(b*x+φ)的函数，a为振幅，b为频率，φ为相位

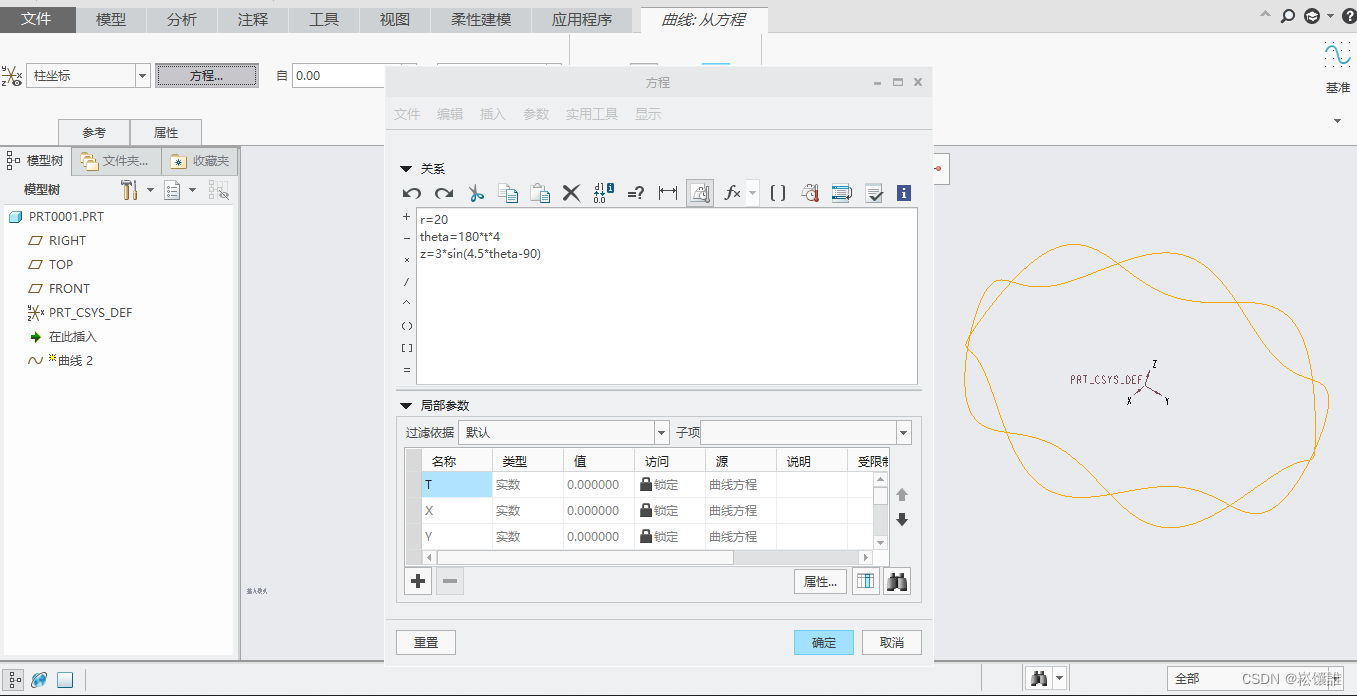

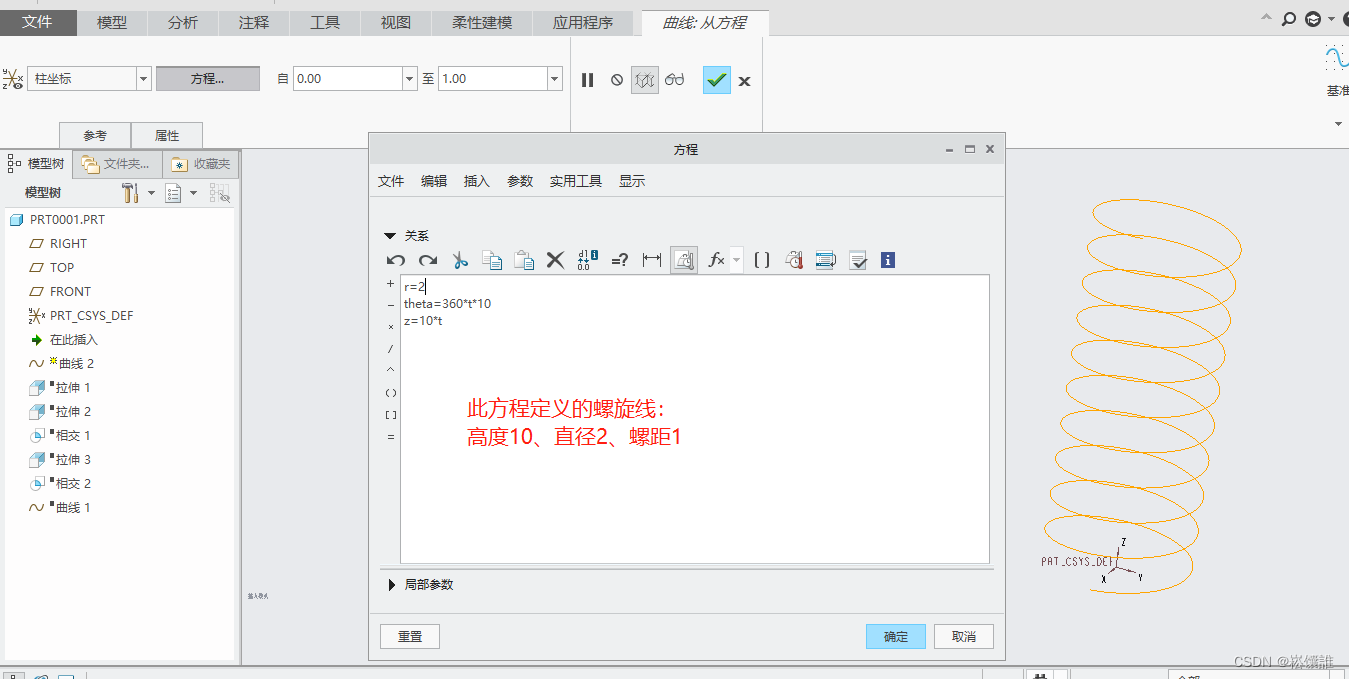

2.螺旋线/波纹线：柱坐标系（r、θ、z）

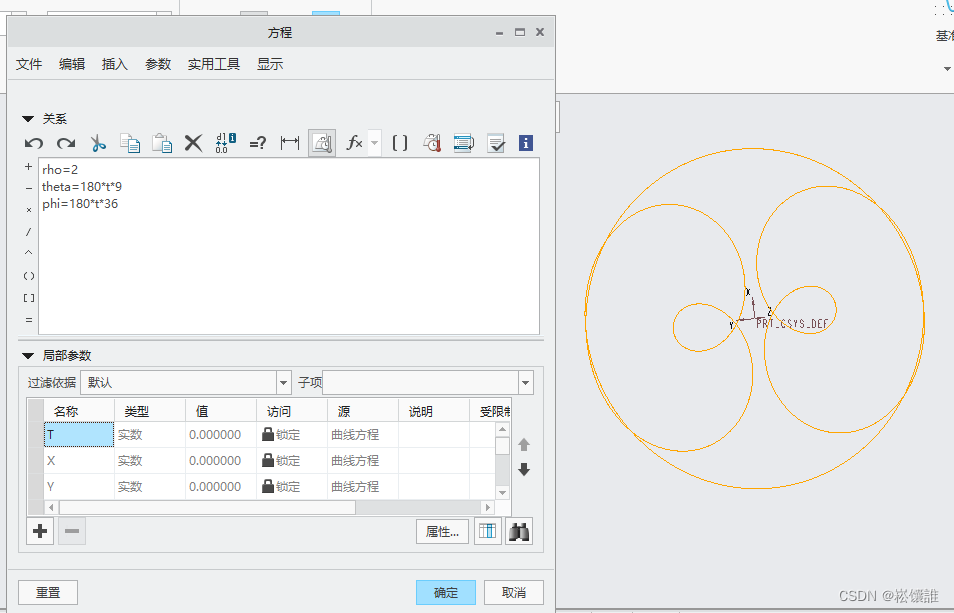

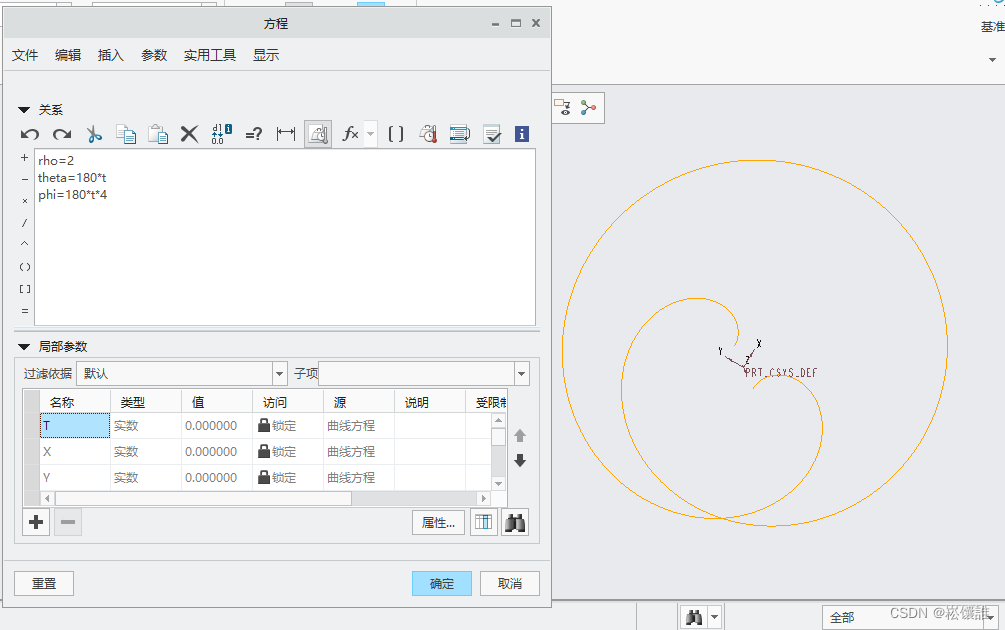

 3.球面曲线：球坐标系（ρ、θ、φ）

 调整θ和φ的取值范围可以得到不同形状的曲线
