creo之混合和扫描混合

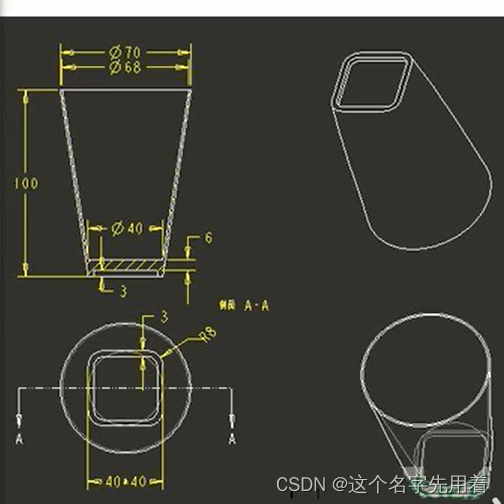

案例一：杯子；

步骤：

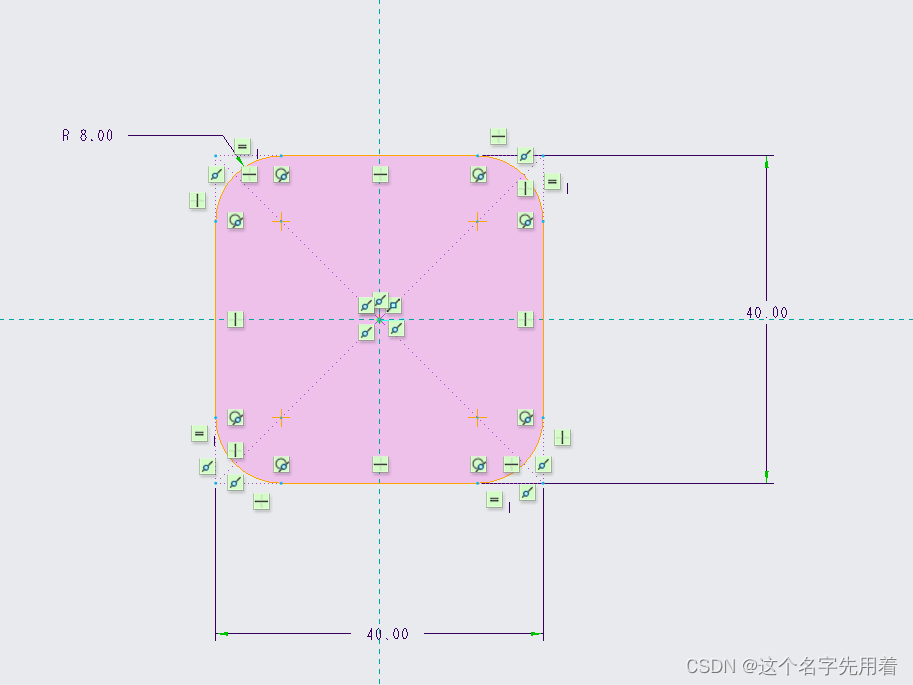

在top平面画一个草图圆角矩形：

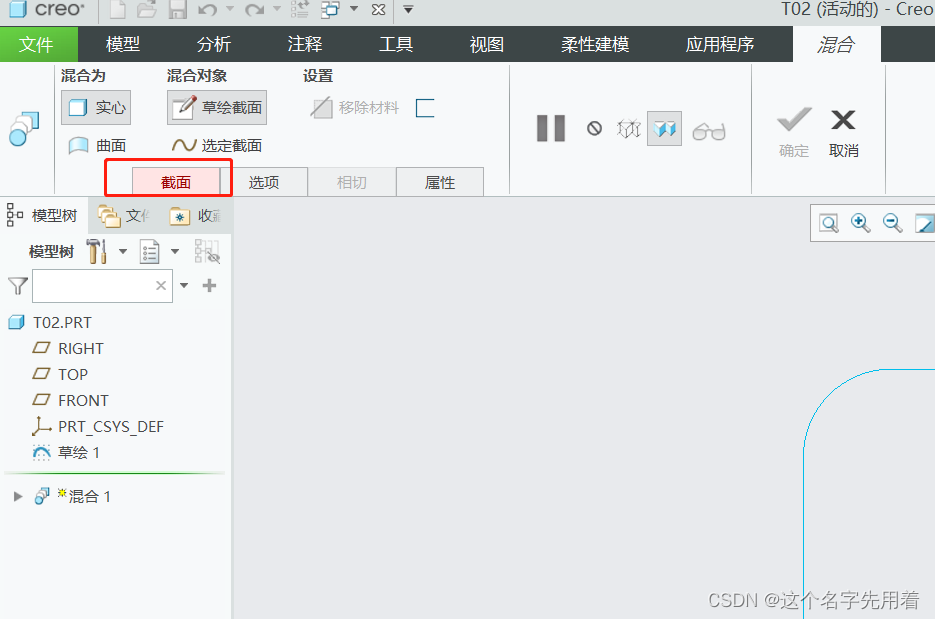

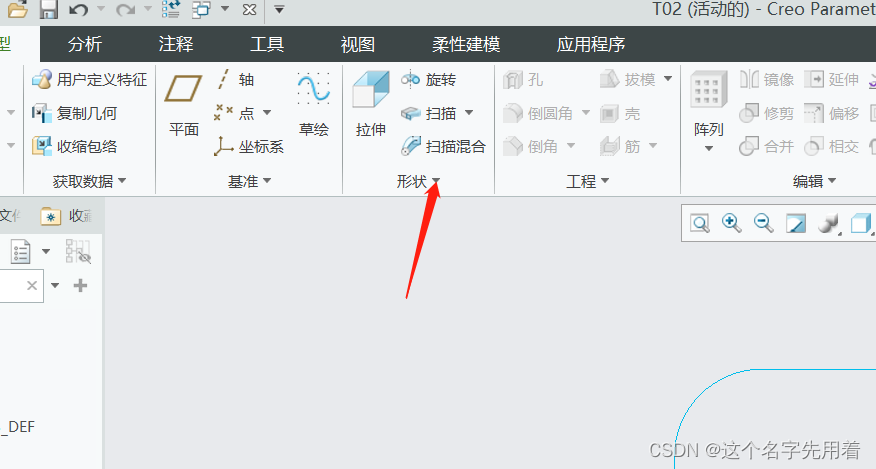

然后形状–》混合

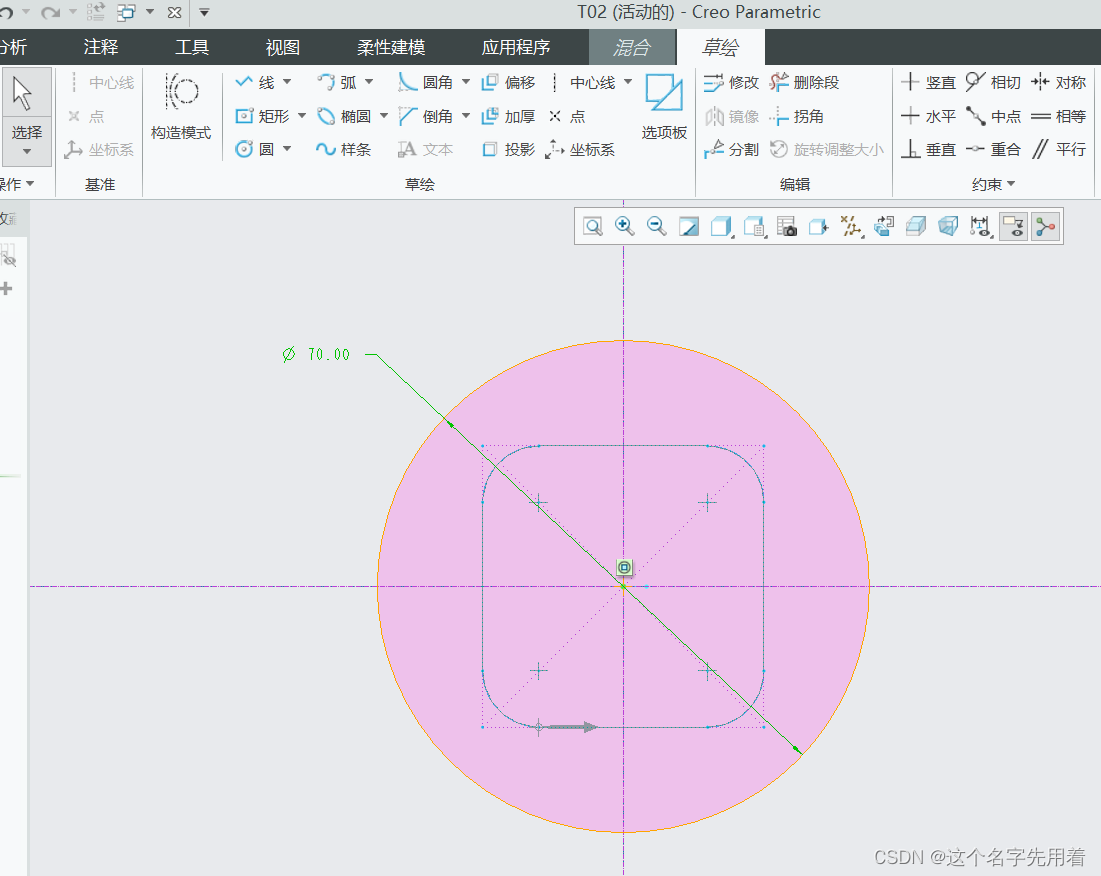

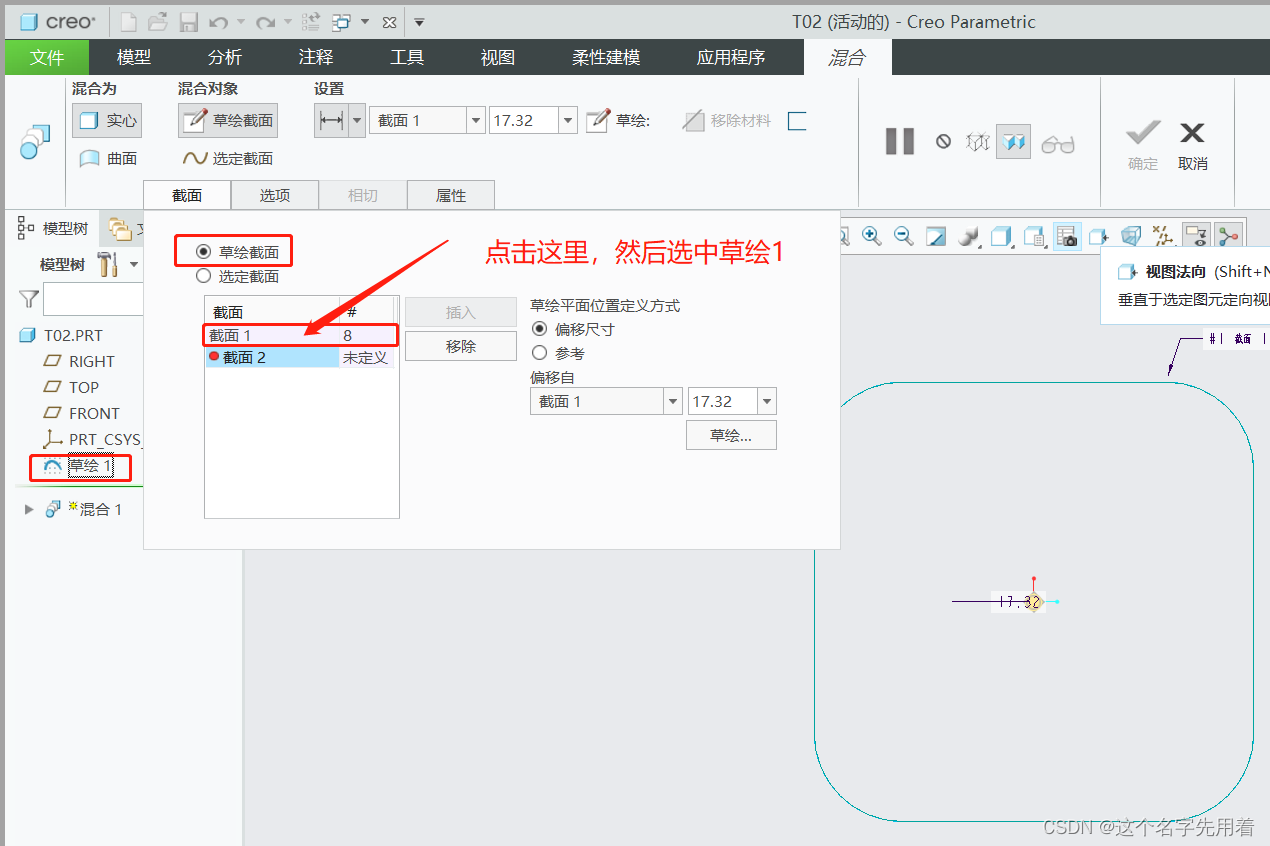

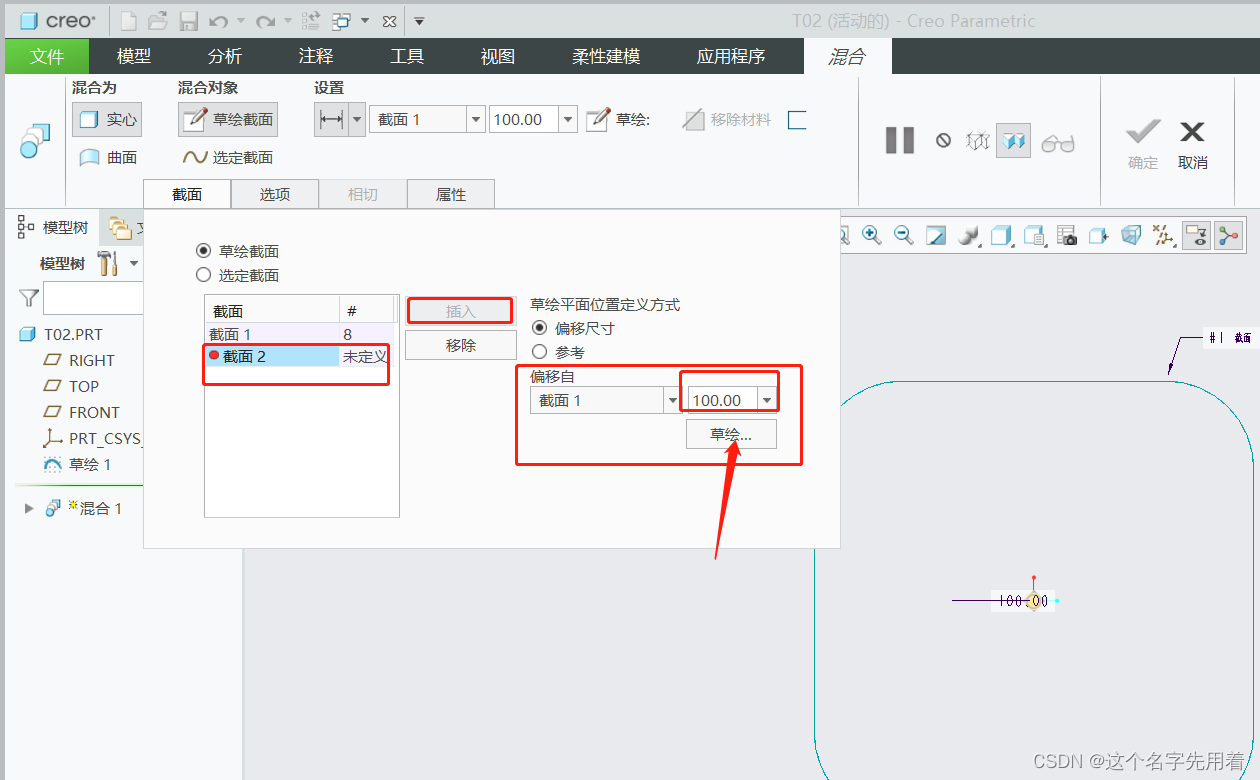

然后绘制新增的截面2：

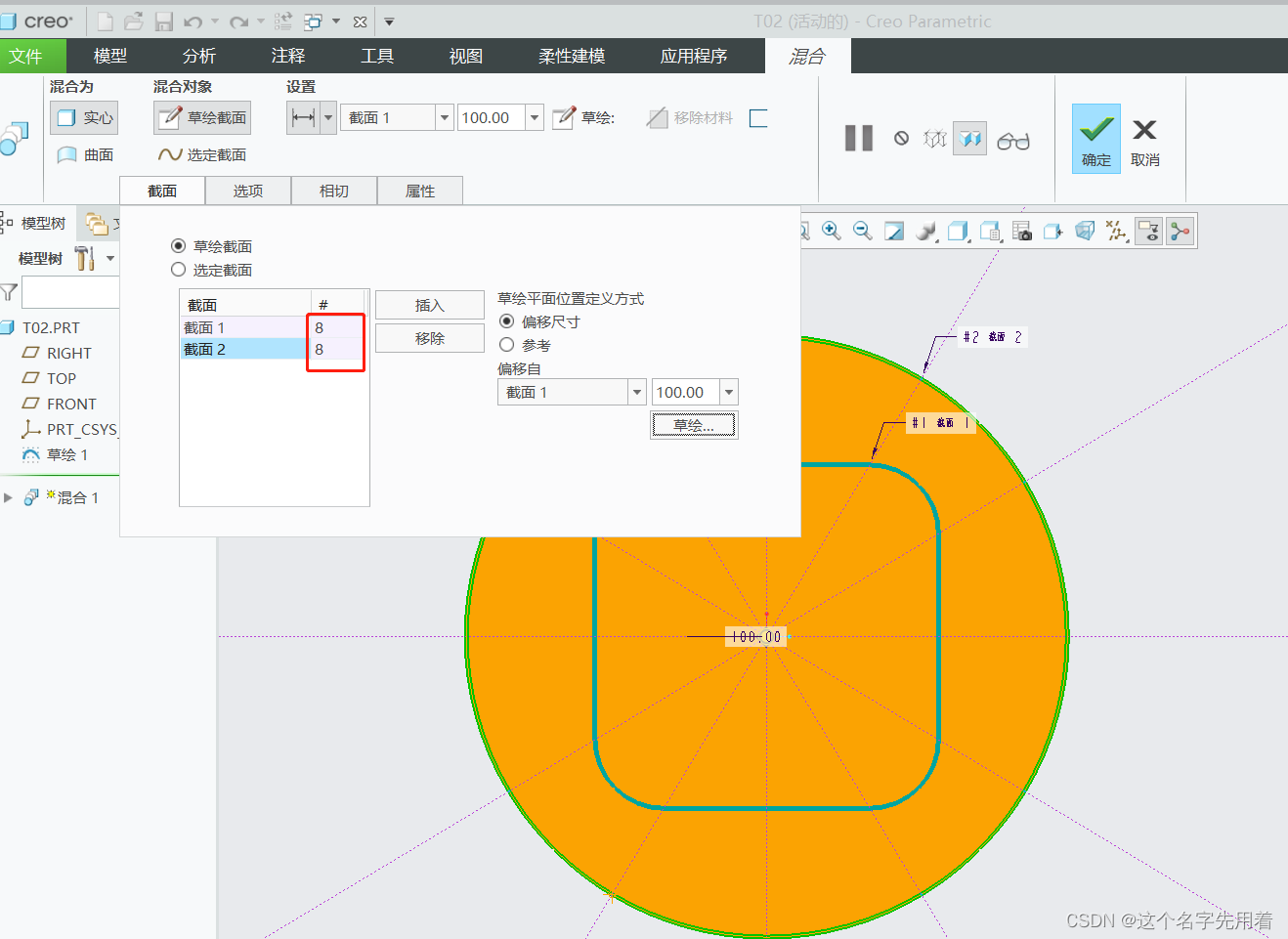

用中心线将圆分割成八分，因为底部的圆角矩形是八份线段组成，所以我们要和他一样分成八份：先画中心线，然后点等分，然后从箭头那里开始顺时针等分即可。

然后在底面进行旋转切除：

![在这里插入图片描述](https://img-blog.csdnimg.cn/65ca8bc66cf7446d956cb714f6dde03d.png)

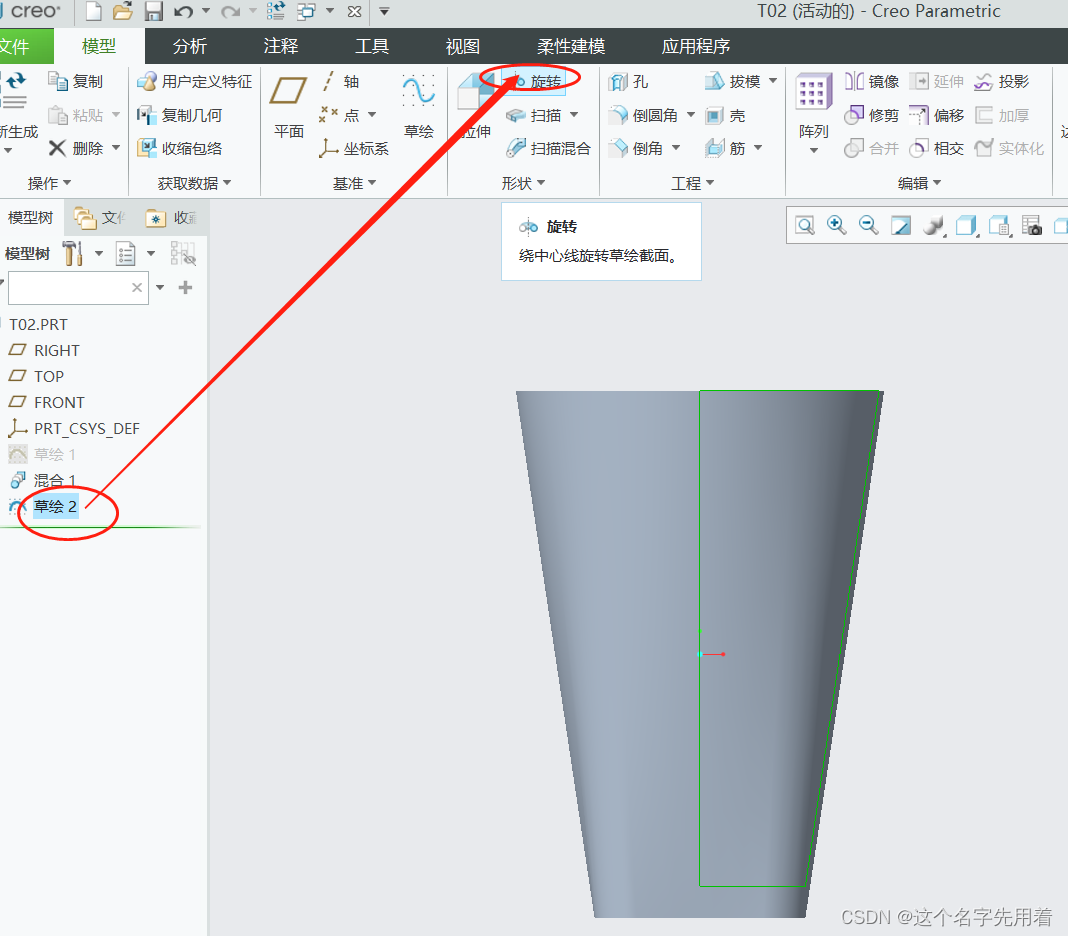

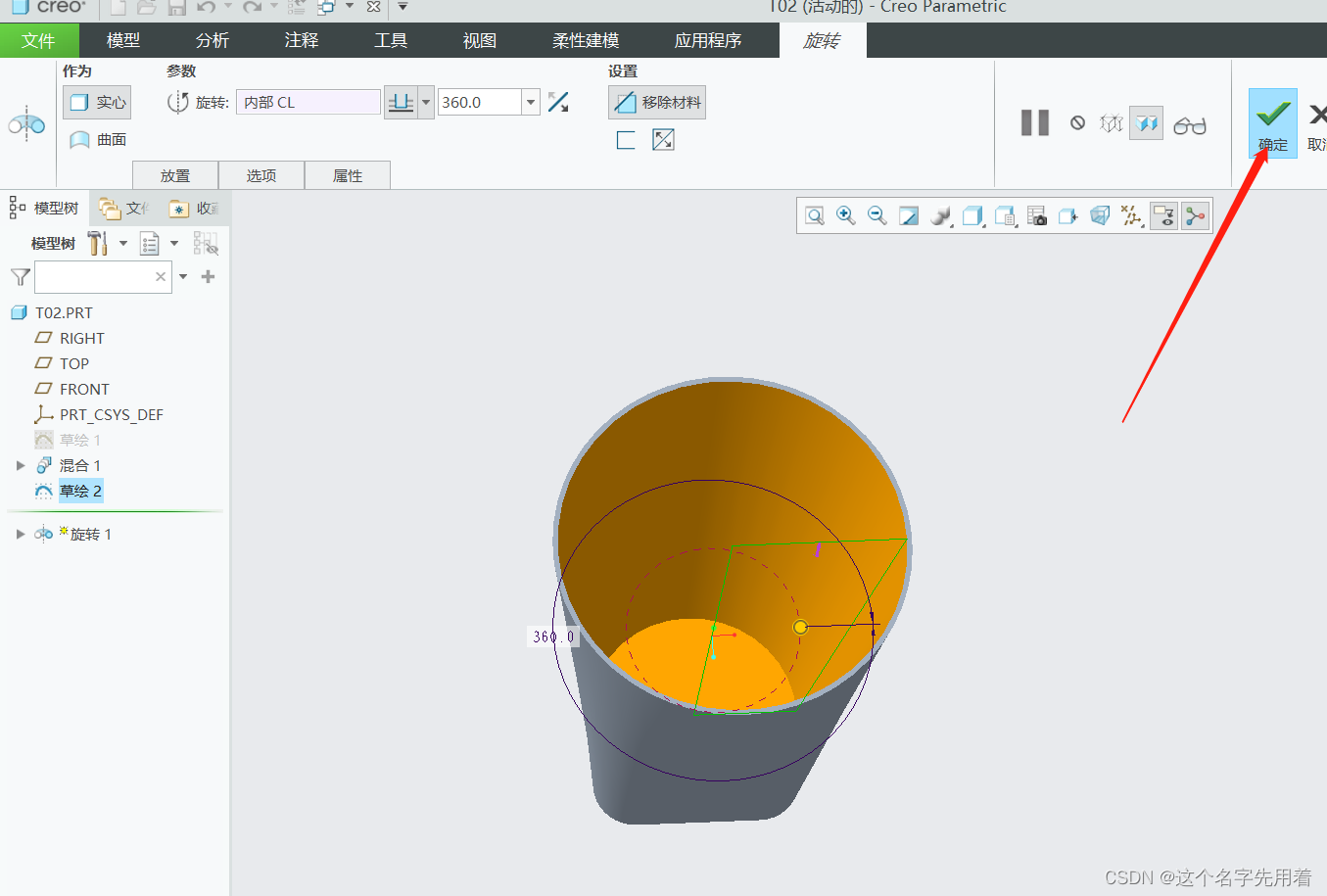

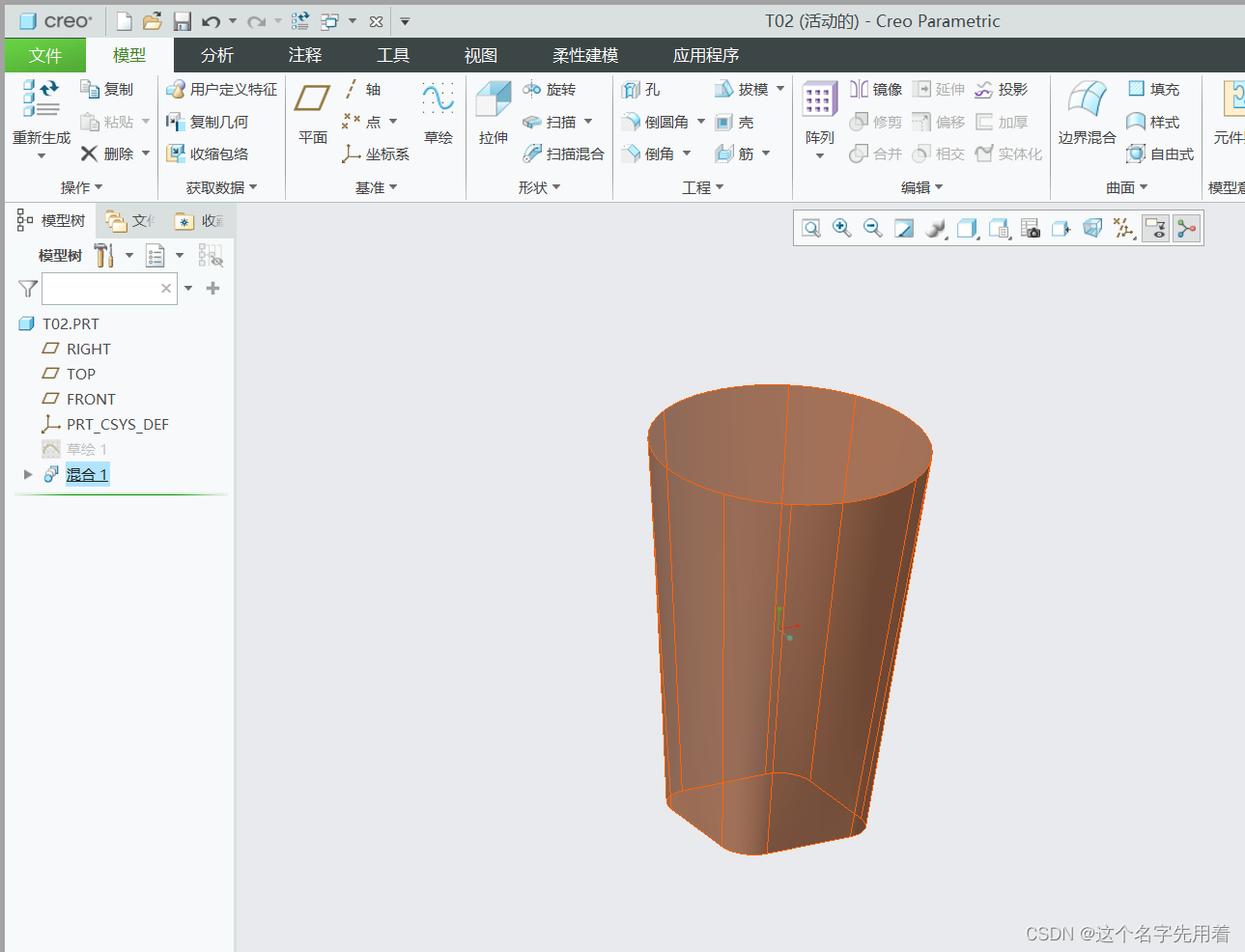

对草图进行旋转切除：

案例二：花瓶

思路：需要在水平方画四个截面：

四个绘图平面的距离分别是20,20,20,25，然后绘制的都是选项板中的20边形，然后抽壳就可以了。

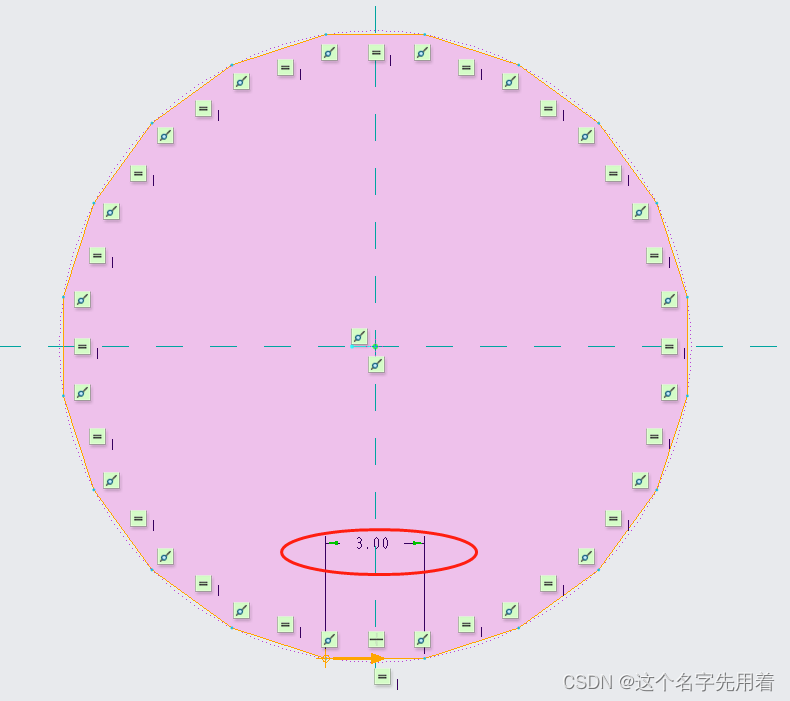

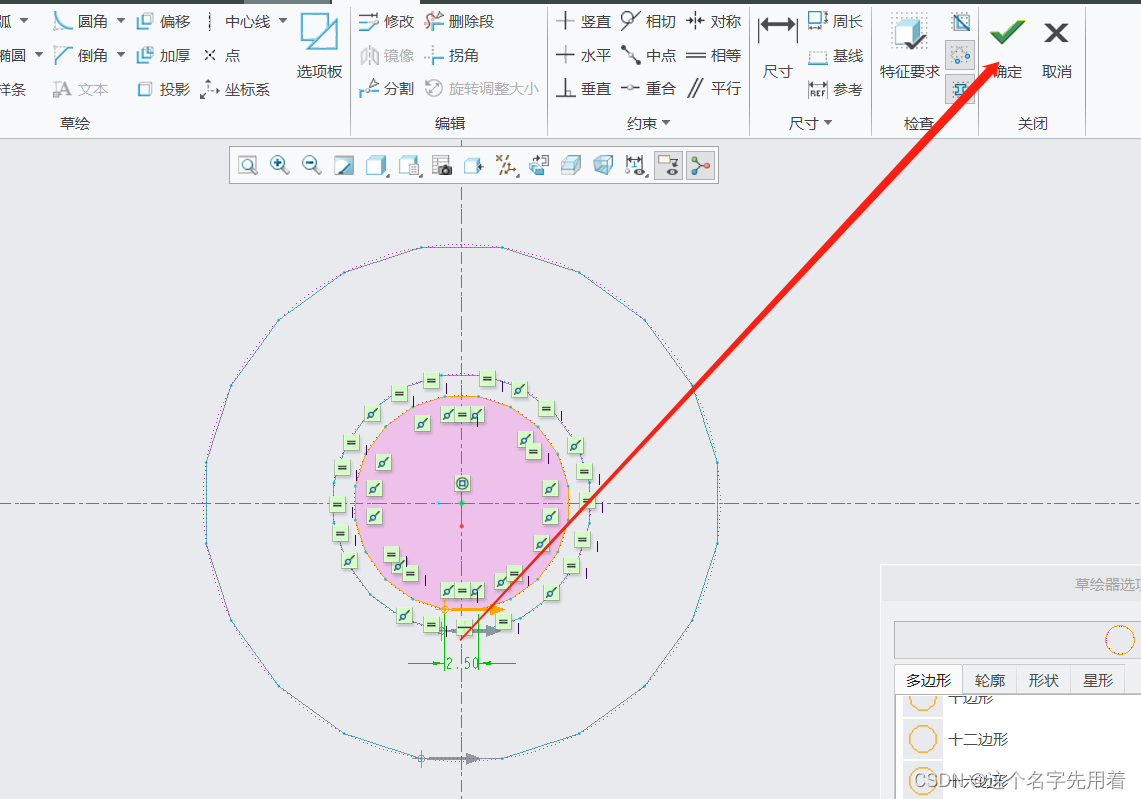

第一步；选择形状–》混合命令：进入草绘面，然后找选项板–》20边形，边长为3

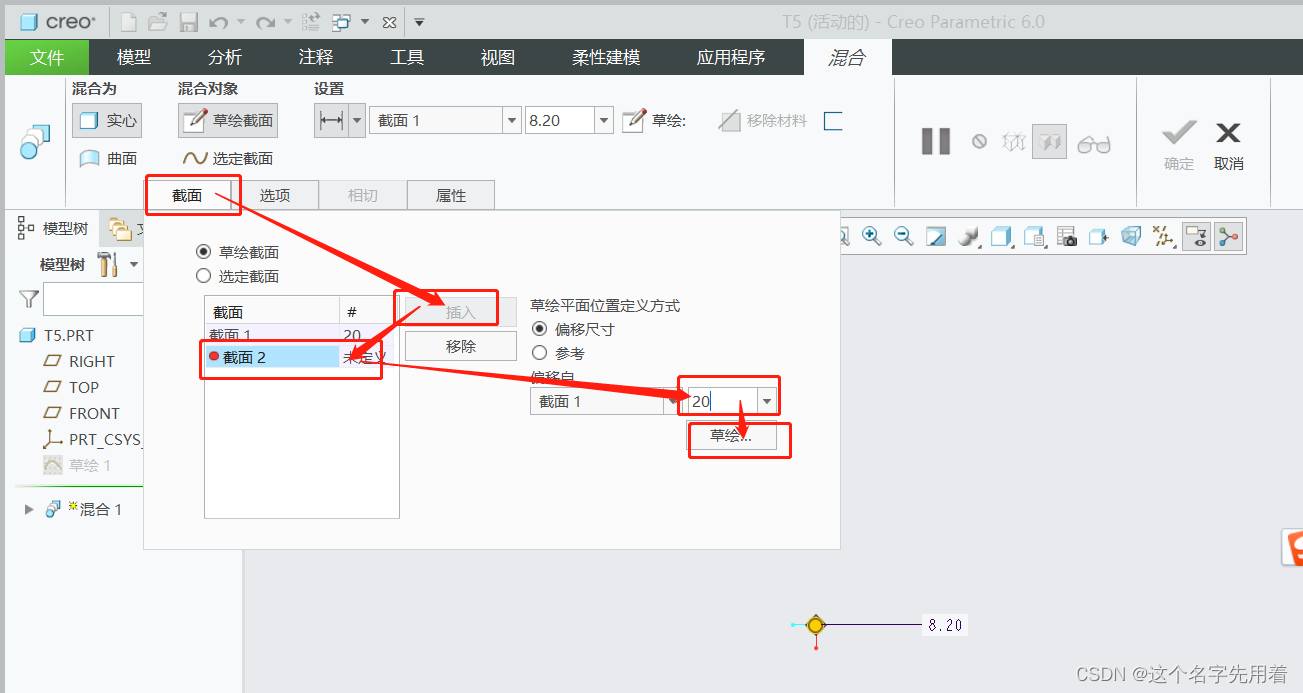

然后绘制第二个截面：边长为:6：

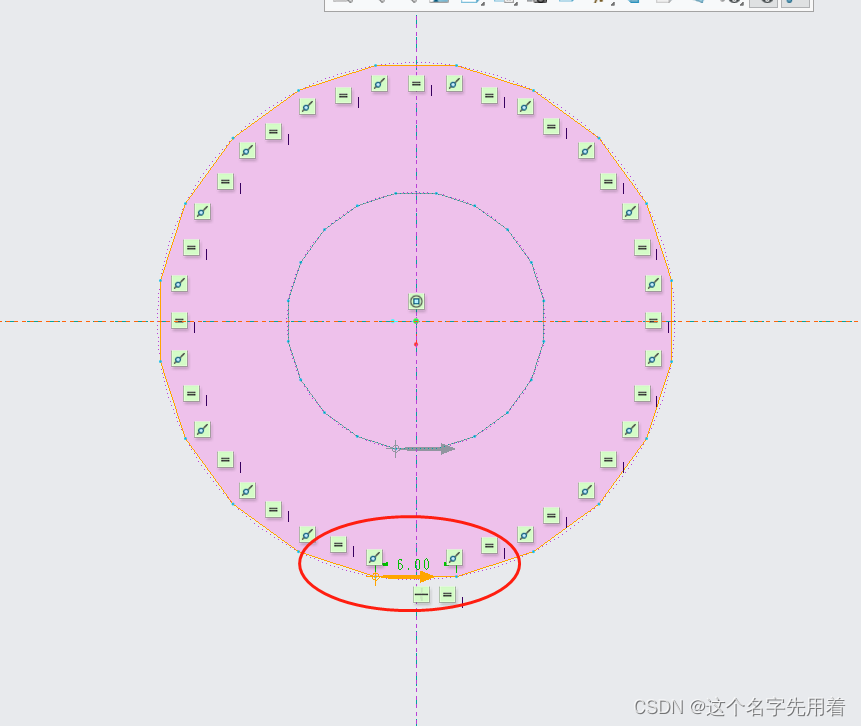

边长为6：

然后对号确定即可；

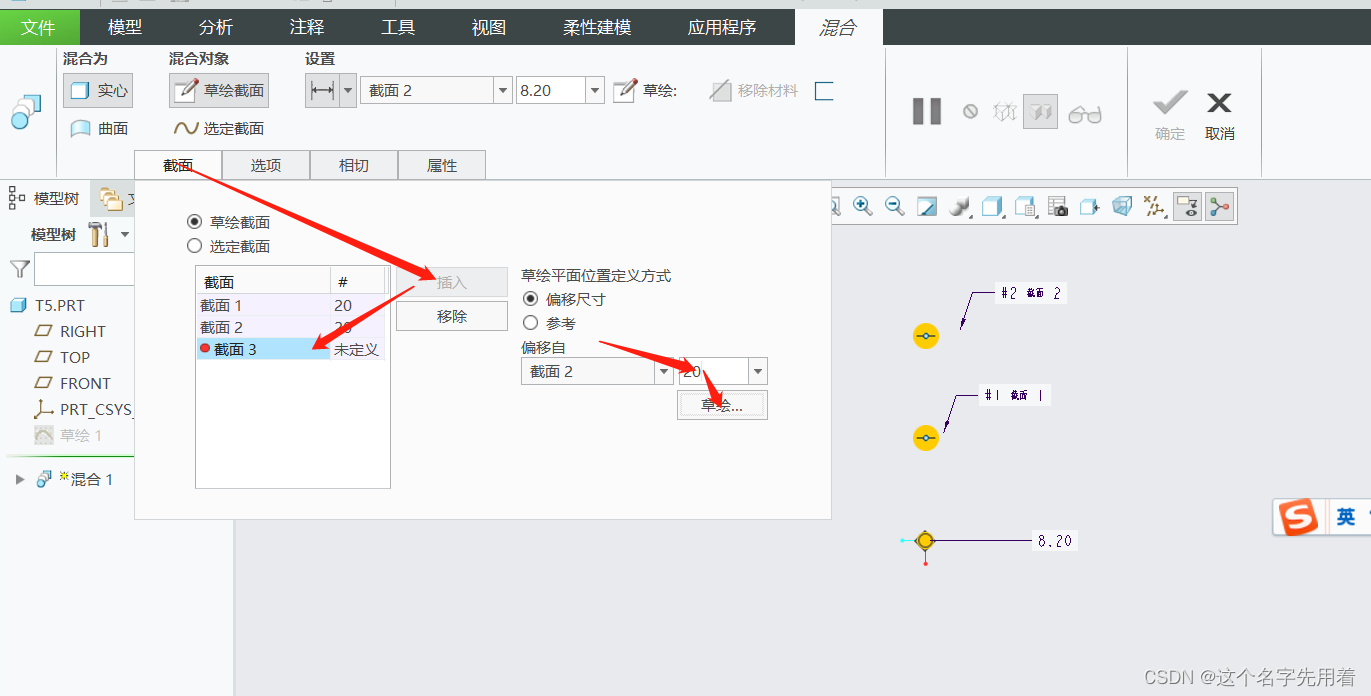

然后第三个截面绘制：距离20，边长为2：

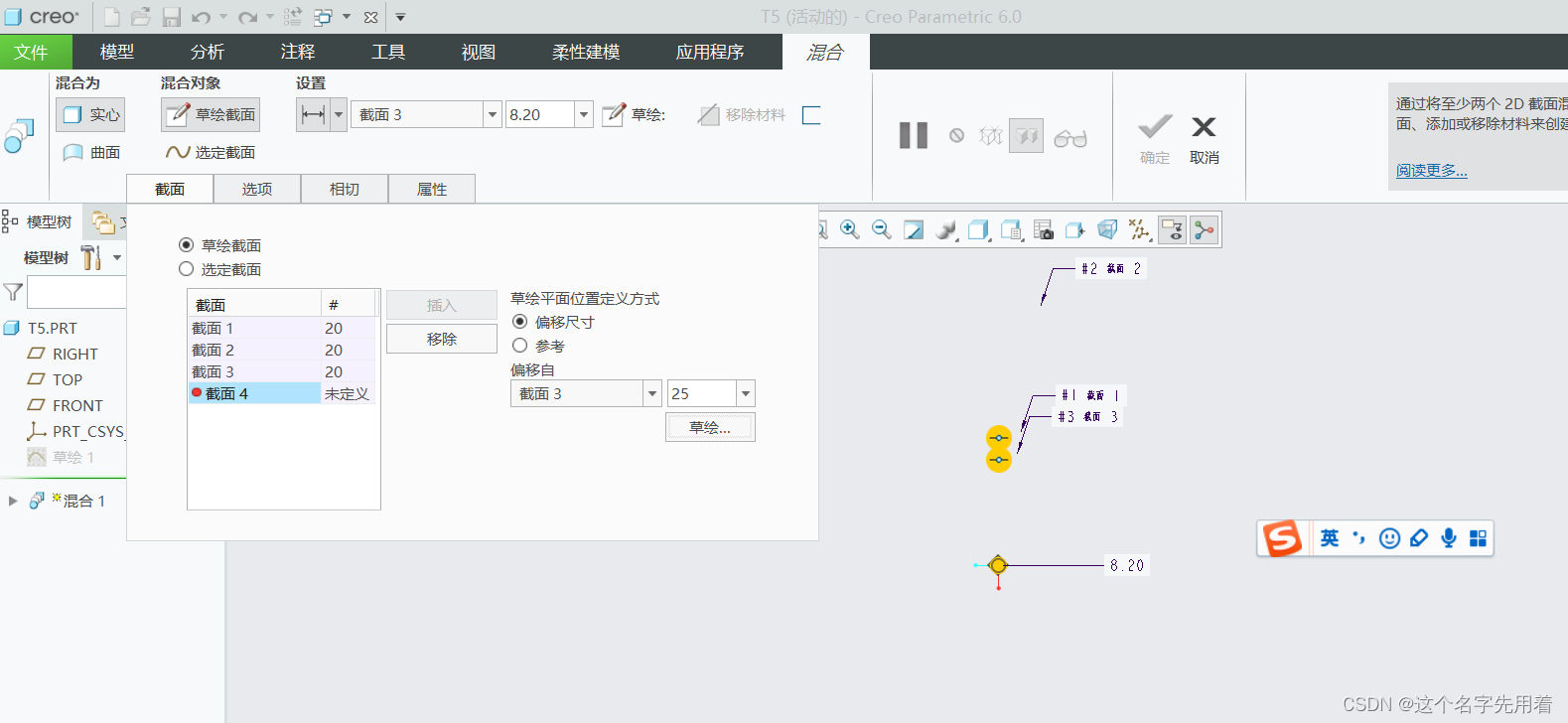

第四个截面参数：距离25，边长2：

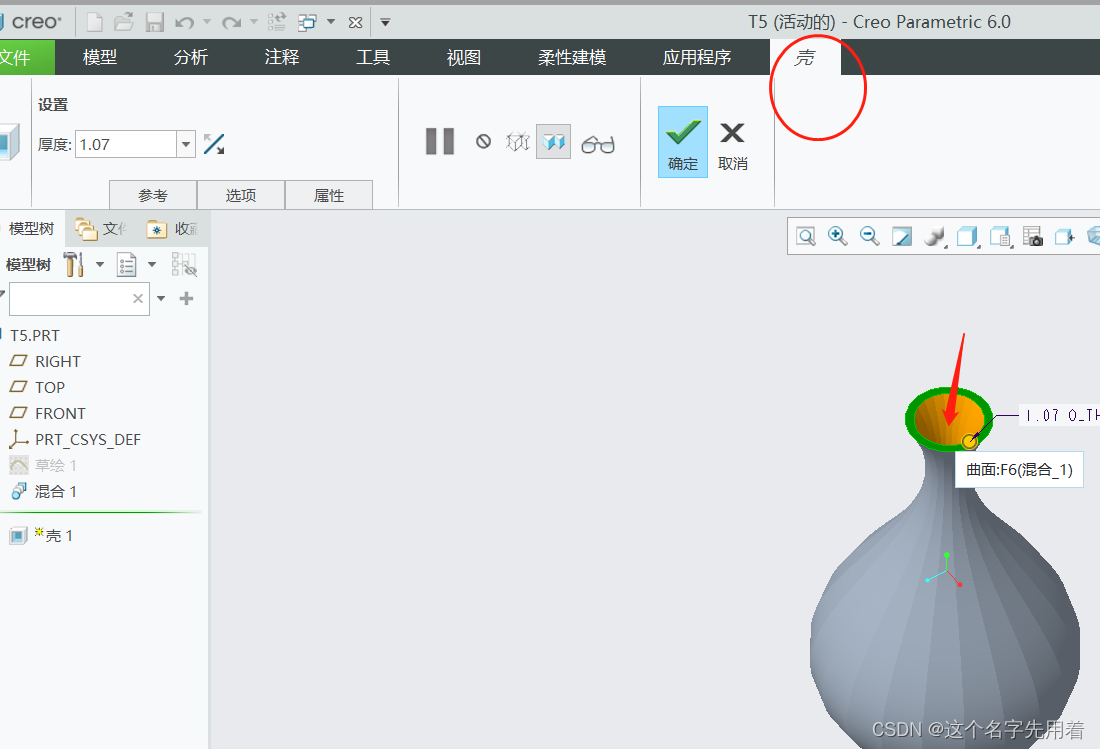

然后确定后进行抽壳操作：

点击从上表面可是抽壳：

混合案例三：

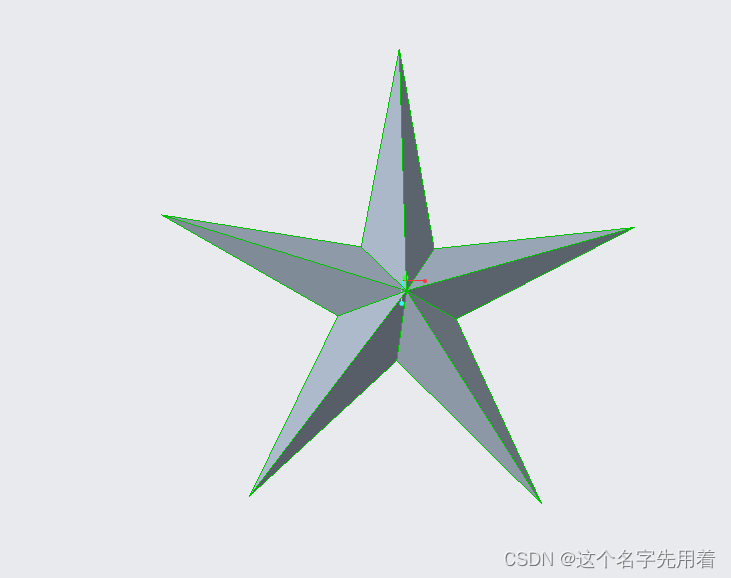

五角星：两个截面，第一个截面画一个五角星，第二个截面是一个点即可。
