基础ARP实验

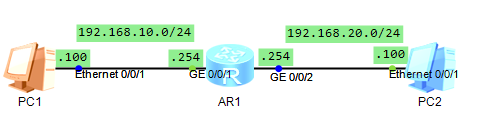

实验拓扑

配置PC1（192.168.10.100 255.255.255.0）
配置R1 GE0/0/1口

[R1]int g 0/0/1
[R1-GigabitEthernet0/0/1]ip add 192.168.10.254 24

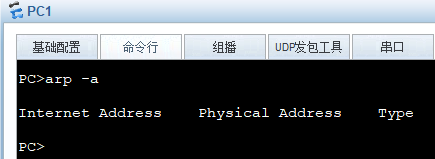

查看PC1 ARP缓存表：

PING 192.168.10.254

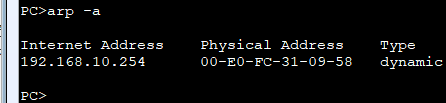

查看PC1 ARP缓存表：

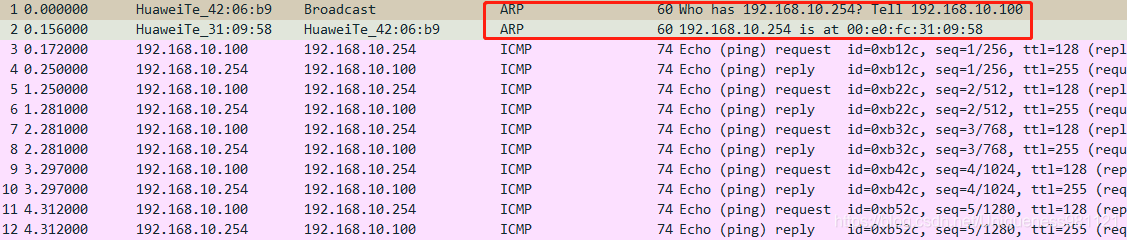

抓包：
可以看到ARP请求报文和ARP响应报文。

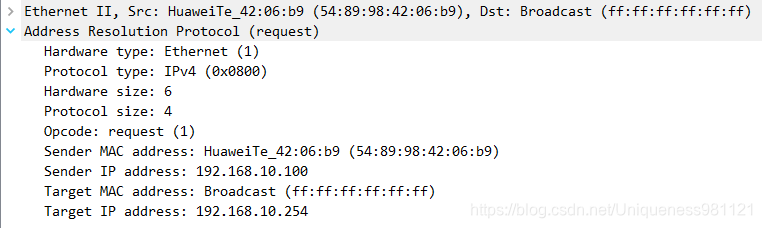

ARP请求报文看到帧头源地址是PC1的MAC地址，目的地址是全F进行广播。ARP携带了PC1的源IP地址、请求的目的IP地址、PC1的源MAC地址、请求的目的MAC地址（设为全F或者全0）。

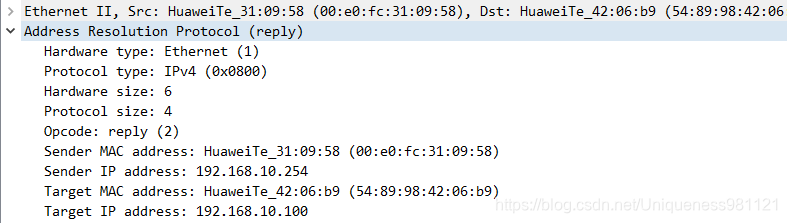

ARP响应报文告知了PC1：我的IP地址、MAC地址。
最后双方都有了彼此的MAC地址和IP地址对照。

如果请求的目的IP地址与自己不是同一网段呢？

配置PC1（192.168.10.100 255.255.255.0 192.168.10.254）
配置PC2（192.168.20.100 255.255.255.0 192.168.20.254）
配置R1 GE0/0/1 口

[R1]int g 0/0/1
[R1-GigabitEthernet0/0/1]ip add 192.168.10.254 24

配置R1 GE0/0/2 口

[R1]int g 0/0/2
[R1-GigabitEthernet0/0/2]ip add 192.168.20.254 24

PC1 PING PC2
PC1获得的是网关的MAC地址。ARP报文不能穿越路由器，不能被转发到其他广播域。

PC2获得网关的MAC地址。

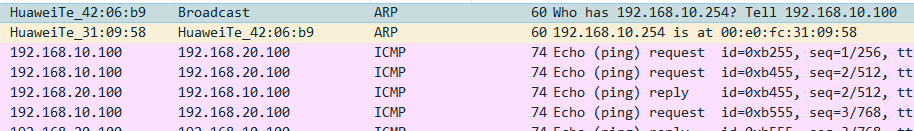

在G0/0/1口抓包：

在G0/0/2口抓包：

如此便可通过获得网关MAC地址后进行不同网段通信。

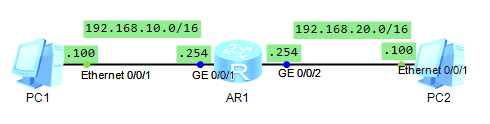

ARP代理实验

同一网段、不同物理网络上的计算机之间，可以通过ARP代理实现相互通信。

配置PC1（192.168.10.100 255.255.0.0 ）
配置PC2（192.168.20.100 255.255.0.0 ）
配置R1 GE0/0/1 口

[R1]int g 0/0/1
[R1-GigabitEthernet0/0/1]ip add 192.168.10.254 24

配置R1 GE0/0/2 口

[R1]int g 0/0/2
[R1-GigabitEthernet0/0/2]ip add 192.168.20.254 24

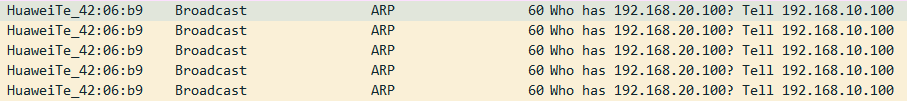

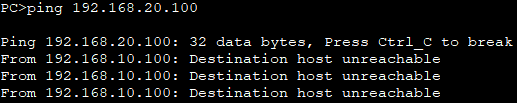

PC1 PING PC2:


开启ARP代理

[R1]int g 0/0/1
[R1-GigabitEthernet0/0/1]arp-proxy enable

PC1 PING PC2:

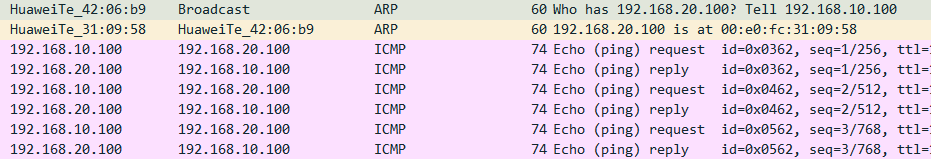

在G0/0/1口抓包：

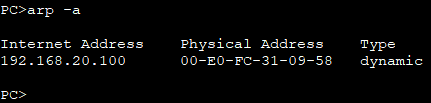

查看PC1 ARP缓存表：
其实这里获得的192.168.20.100的MAC地址是R1的G0/0/1口的MAC地址。

PC2 PING PC1:

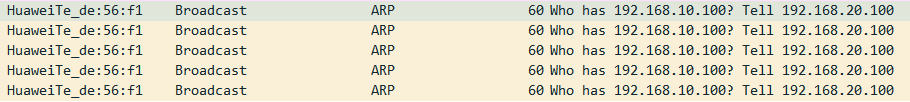

在G0/0/2口抓包：


为什么会这样？
因为在G0/0/2口并没有开启ARP代理：

[R1]int g 0/0/2
[R1-GigabitEthernet0/0/2]arp-proxy enable

PC2 PING PC1:

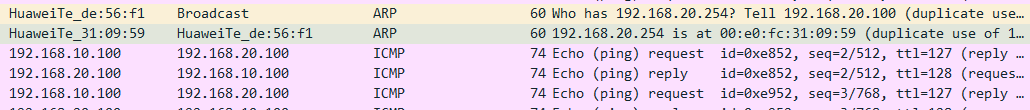

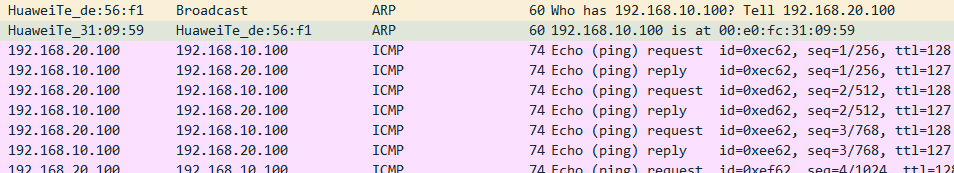

在G0/0/2口抓包：

其实这里获得的192.168.10.100的MAC地址是R1的G0/0/2口的MAC地址。

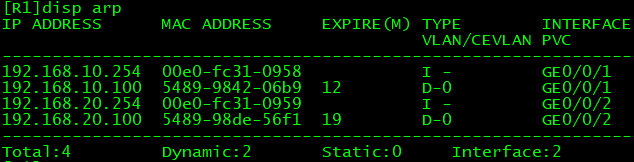

查看R1的ARP缓存表：

没有配置网关，又由于路由器是隔绝广播域的，所以即使两端PC是同一网段（也必须是同一网段否则一直在寻找网关的MAC地址。），也PING不通对方。只有开启了ARP代理，路由器收到这样的请求，会查找路由表，如果存在目的主机的路由表项，路由器将会使用自己的连接源主机的一端的接口的MAC地址来回应该ARP Request。
