不同VLAN互通配置(IN8000系列配置指导)

配置需求

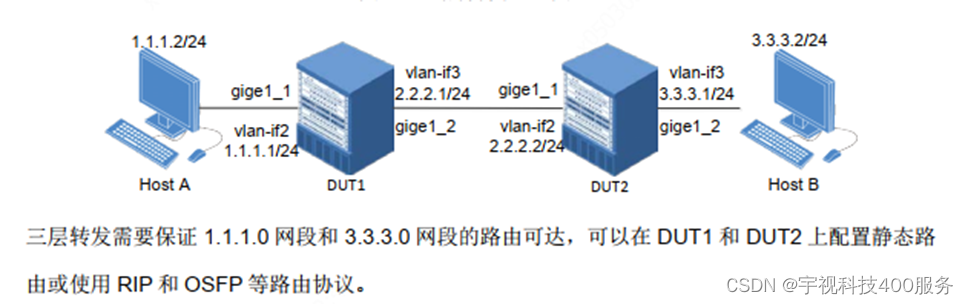

公司内部划分了多个不同的 Vlan， Vlan 之间进行二层隔离，

不同 Vlan 的用户想要通信，只能通过三层转发来实现

配置流程

(1) 在 DUT1 上创建 vlan2、 vlan3，添加接口到相应的 VLAN；

(2) 在 DUT1 上配置 vlan-if 口的 IP 地址及静态路由；

(3) 在 DUT2 上创建 vlan2、 vlan3，添加接口到相应的 VLAN；

(4) 在 DUT2 上配置 vlan-if 口的 IP 地址及静态路由；

(5) 验证配置

配置步骤

(1) 在 DUT1 上创建 vlan2、 vlan3。添加接口到相应的 VLAN，配置 vlan-if 口的 IP 地址。

<Uniview>conf-mode

[Uniview]vlan 2 to 3

[Uniview]interface gige1_1

[Uniview-gige1_1]switchport mode access

[Uniview-gige1_1]switchport access vlan 2

[Uniview-gige1_1]exit

[Uniview]interface gige1_2

[Uniview-gige1_2]switchport mode trunk

[Uniview-gige1_2]switchport trunk allowed vlan 3

[Uniview-gige1_2]exit

(2) 在 DUT1 上配置 vlan-if 口的 IP 地址及静态路由。

[Uniview]interface vlan-if2

[Uniview-vlan-if2]ip address 1.1.1.1/24

[Uniview-vlan-if2]exit

[Uniview]interface vlan-if3

[Uniview-vlan-if3]ip address 2.2.2.1/24

[Uniview-vlan-if3]exit

[Uniview]ip route 3.3.3.0 255.255.255.0 2.2.2.2

(3) 在 DUT2 上创建 vlan2、 vlan3，添加接口到相应的 VLAN。

<Uniview>conf-mode

[Uniview]vlan 2 to 3

[Uniview]interface gige1_1

[Uniview-gige1_1]switchport mode access

[Uniview-gige1_1]switchport access vlan 2

[Uniview-gige1_1]exit

[Uniview]interface gige1_2

[Uniview-gige1_2]switchport mode trunk

[Uniview-gige1_2]switchport trunk allowed vlan 3

[Uniview-gige1_2]exit

(4) 在 DUT2 上配置 vlan-if 口的 IP 地址及静态路由。

[Uniview]interface vlan-if2

[Uniview-vlan-if2]ip address 2.2.2.2/24

[Uniview-vlan-if2]exit

[Uniview]interface vlan-if3

[Uniview-vlan-if3]ip address 3.3.3.1/24

[Uniview-vlan-if3]exit

[Uniview]ip route 1.1.1.0 255.255.255.0 2.2.2.1

验证配置

HostA 和 HostB 配置相应网段的 IP 地址后可以正常通信
