5A/8A/10A 大电流 DC - DC 降压芯片 WD5030

带大家深入了解一款在电源管理领域表现出色的芯片 ——5A/8A/10A 大电流 DC - DC 降压芯片 WD5030。
在当今这个电子设备无处不在的时代，从我们日常使用的手机、笔记本电脑，到工业生产中的大型设备，电源管理芯片都扮演着至关重要的角色。它就像是电子设备的 “心脏起搏器”，精准地控制着电能的变换、分配和检测 ，保障设备稳定运行。毫不夸张地说，电源管理芯片的性能，直接关系到电子设备的稳定性、效率以及使用寿命。
而 WD5030 芯片，作为电源管理芯片家族中的佼佼者，凭借其独特的性能和优势，在众多应用场景中脱颖而出。接下来，就让我们一起揭开它神秘的面纱，探索它的强大之处。
WD5030 芯片的基础认知
（一）芯片的关键参数
宽输入电压范围：WD5030 具备 7V 至 30V 的超宽输入电压范围，这一特性使其能够广泛适应各种不同电压等级的供电环境。无论是工业设备中常见的较高电压输入，还是便携式设备经过初步升压后的电压，它都能轻松应对，极大地拓展了应用的灵活性。以工业自动化设备为例，现场供电电压可能在 12V - 24V 之间波动，WD5030 可以稳定工作，确保设备稳定运行 。
高输出电流：它可提供高达 15A 的连续输出电流，能够满足诸如大功率微控制器、高性能 FPGA 等对电源需求较大的芯片供电。在一些高性能计算设备中，其核心芯片需要大电流稳定供电，WD5030 就可以很好地胜任这一任务，为设备的稳定运行提供强劲动力。
转换效率：该芯片的转换效率高达 96%，在降低能源损耗的同时，有效减少了设备发热问题，延长了设备的使用寿命，尤其适用于对功耗和散热要求较高的应用场景。例如，在一些户外太阳能供电设备中，高效的转换效率可以将太阳能板收集的电能更多地转化为设备可用电能，同时减少因发热导致的设备故障风险。
可调输出电压：WD5030 提供 1V 至 25V 的可调输出电压，用户可根据实际需求灵活设置，满足多样化的应用需求。在设计一款可适配多种负载的电源模块时，就可以通过调整输出电压，让该模块适用于不同工作电压的负载。
高精度输出电压：输出电压精度可达 ±2%，为对电压精度要求极高的电路提供稳定可靠的电源。在一些精密的测试测量仪器中，稳定的高精度电压输出是保证测量准确性的关键，WD5030 就可以很好地满足这一要求。
可编程频率：芯片支持在 85kHz 至 300kHz 之间可编程频率，用户可根据不同应用场景的需求，自由设置工作频率，以平衡效率与电磁干扰等因素。在一些对电磁兼容性要求较高的医疗设备中，可以通过调整频率来降低对其他设备的干扰 。
轻负载下的突发模式操作：在轻负载情况下，其突发模式操作可显著降低芯片自身功耗，实现全负载范围内的高效运行。比如在一些可穿戴设备中，大部分时间设备处于低功耗运行状态，此时 WD5030 的突发模式就能有效降低功耗，延长电池续航时间。

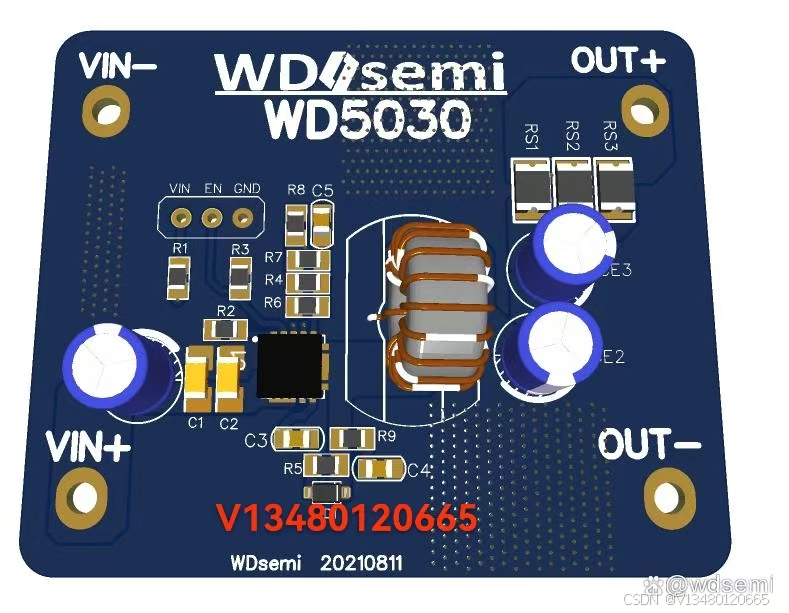

（二）芯片外观与封装形式
WD5030 采用耐热增强型 QFN 55 封装。从外观上看，它是一个小巧的方形芯片，表面平整，引脚分布在芯片的四周。这种封装形式具有诸多优势：
节省空间：QFN 55 封装尺寸小巧，相较于传统的 DIP 封装等，大大减小了在 PCB 板上的占用面积，非常适合应用在对空间要求苛刻的电子产品中，如智能手机、平板电脑等。在这些设备中，内部空间寸土寸金，WD5030 的小尺寸封装可以为其他元器件节省更多空间，有利于实现设备的小型化和轻薄化。
散热良好：它具有良好的热性能。由于 QFN 封装的引脚直接与 PCB 板连接，能够快速将芯片工作时产生的热量传导出去，有效降低芯片的工作温度，提高芯片的稳定性和可靠性。在一些长时间高负载运行的服务器电源模块中，良好的散热性能可以确保 WD5030 在高温环境下依然稳定工作，保障服务器的正常运行 。
电气性能优越：这种封装形式可以减少信号传输的路径和干扰，提高电气性能。在高速数据传输的电路中，如高速通信设备，能保证信号的稳定传输，减少信号失真和噪声干扰 。
深入剖析 WD5030 的工作原理
（一）平均电流模式控制架构
WD5030 采用了先进的平均电流模式控制架构，并利用抖动频率技术 ，实现了对输出电流的快速精确控制。在这个架构中，误差放大器发挥着关键作用，它将输出电压与 1.0V 的内部基准电压进行细致比较，然后根据比较结果相应地调整峰值电感器电流 。
举个例子，当输出电压因为负载变化等原因出现波动时，误差放大器会敏锐地捕捉到这一变化。假设输出电压略微下降，误差放大器会输出一个信号，使得峰值电感器电流增加。这样一来，通过电感器传输到负载的能量增多，从而促使输出电压回升，反之亦然。通过这种实时、精确的调节机制，WD5030 能够在各种复杂的工作条件下，始终保持输出电流的稳定和精确 。
而抖动频率技术的加入，则进一步优化了控制性能。它通过在一定范围内随机调整开关频率，有效减少了电磁干扰（EMI），同时也提高了系统的稳定性和可靠性 。在一些对电磁兼容性要求较高的应用场景中，如医疗设备、通信设备等，抖动频率技术使得 WD5030 能够更好地满足这些严格的要求，确保设备在稳定运行的同时，不会对周围的其他设备产生干扰 。
（二）主控制回路解析
在正常操作期间，WD5030 的内部功率开关工作过程严谨而有序，构成了整个芯片高效运行的核心。内部顶部功率开关（N 沟道 MOSFET）在每个时钟周期的起始时刻开启，这一动作犹如打开了电流的阀门，使得电感电流迅速增加 。随着电感电流的上升，它被实时检测并传送到平均电流放大器中 。在这里，电感电流的输出会与锯齿形斜坡进行比较 。当检测到的电压超过 vduty 电压时，就如同触发了一个机关，PWM 比较器立即跳闸，迅速关闭顶部功率 MOSFET 。此时，顶部功率 MOSFET 截止，同步功率开关（N 沟道 MOSFET）紧接着导通，电感电流开始减小 。底部开关会保持开启状态，直到下一个时钟周期开始，除非达到反向电流限制，并且反向当前比较器跳闸 。
以一个简单的电路模型来理解，假设我们将这个过程类比为一个水流系统。顶部功率开关就像是一个水龙头，开启时水流（电感电流）流入一个水箱（电感），水箱的水位（电感电流大小）不断上升。当水位达到一定高度（超过 vduty 电压）时，一个自动阀门（PWM 比较器）关闭水龙头，停止水流。此时，另一个排水阀门（同步功率开关）打开，水箱里的水开始流出，水位下降。这样不断循环，就实现了对电感电流的精确控制，进而为负载提供稳定的输出电压 。
在闭环操作中，平均电流放大器构建了一个平均电流环路，这个环路就像一个智能的调节器，它迫使平均感测到的电流信号等于内部 ITH 电压 。而且，该平均电流环路的直流增益和补偿会自动调整，以保持最佳的电流环路响应 。误差放大器则通过将分压后的输出电压（VFB）与 1.0V 参考电压进行比较，来精准调节 ITH 电压 。一旦负载电流发生变化，误差放大器会迅速做出反应，根据需要调整平均电感器电流，从而确保输出电压始终保持稳定 。这种协同工作的机制，使得 WD5030 在面对各种复杂的负载变化时，都能游刃有余地维持稳定的电源输出 。
（三）低电流运行模式
当 WD5030 处于低电流运行状态时，不连续导电模式（DCM）和突发模式操作发挥着重要作用，它们就像是芯片的节能助手，能够有效降低芯片功耗，提高能源利用效率 。不连续导电模式（DCM）可用于控制 WD5030 在低电流下的操作 。在这种模式下，电感电流在每个开关周期内会下降到零，使得功率开关的导通时间和关断时间会根据负载电流的大小进行动态调整 。当负载电流较低时，电感器存储的能量较少，电流下降到零的速度更快，这样就减少了功率开关的导通时间，降低了开关损耗 。
而突发模式操作则是 WD5030 在低电流下的另一种节能策略 。当负载电流较低时，突发模式操作会自动从连续操作切换为突发模式操作 。在突发模式下，芯片会进入一种间歇工作状态，只有在输出电压下降到一定程度时，才会短暂地开启功率开关，对输出电容进行充电 。当输出电压达到设定值后，功率开关又会关闭，芯片进入低功耗的待机状态 。这种间歇性的工作方式，大大降低了芯片在低电流状态下的功耗，就像一个智能的节能设备，在不需要大量能源时，自动进入节能模式，减少能源消耗 。以可穿戴设备为例，在设备处于待机或低功耗运行状态时，WD5030 的突发模式操作能够显著延长电池的续航时间，为用户提供更便捷、持久的使用体验 。
多场景应用展示
（一）可充电便携式设备
在可充电便携式设备领域，WD5030 芯片展现出了无可比拟的优势，成为众多设备稳定运行和长续航的有力保障。
对于笔记本电脑而言，随着其性能的不断提升，对电源的稳定性和高效性提出了更高的要求。WD5030 的高效电源转换能力发挥了关键作用，它能够将电池或外接电源的电压稳定地转换为笔记本电脑内部各组件所需的电压 。无论是在处理器高负载运行进行复杂的计算任务，还是显卡全力工作渲染高清画面时，WD5030 都能确保电源供应的稳定，避免因电压波动导致的设备卡顿甚至死机等问题。同时，其高达 96% 的转换效率，使得在电源转换过程中的能量损耗大幅降低。这意味着电池的电能能够更有效地被利用，延长了笔记本电脑在不连接电源适配器时的续航时间 ，让用户在外出办公、旅行等场景下，无需频繁寻找充电设备，使用更加便捷。
平板电脑作为人们日常娱乐和办公的常用设备，对便携性和电池续航能力有着严格的要求。WD5030 芯片的高效率和可调输出电压特性完美契合了这一需求 。它可以根据平板电脑内部不同组件的工作电压需求，灵活调整输出电压，保证各个组件都能在最佳的电压条件下工作 。而且，在轻负载情况下，WD5030 的突发模式操作能够显著降低自身功耗，使得平板电脑在阅读电子书、浏览网页等低功耗场景下，电池的续航时间得到进一步延长 。小巧的 QFN 5*5 封装形式，为平板电脑节省了宝贵的内部空间，有助于实现设备的轻薄化设计，让用户能够更轻松地携带和使用 。
移动电源作为一种便捷的充电设备，需要具备强大的充电能力和高效的电源转换效率。WD5030 的 15A 连续输出电流，使其能够为各种智能设备提供快速、稳定的充电电流 。无论是为手机、平板电脑充电，还是为一些耗电量较大的无线耳机充电仓充电，都能轻松应对 。其高效率的特性，保证了移动电源在充电过程中自身的能量损耗较低，能够将更多的电量传输给被充电设备，提高了充电效率，缩短了充电时间 。对于经常需要外出的用户来说，使用搭载 WD5030 芯片的移动电源，能够更快速地为设备补充电量，避免因电量不足而带来的困扰 。
（二）网络系统
在网络系统中，路由器、交换机、网络服务器等设备的稳定运行离不开可靠的电源供应，WD5030 芯片在这方面发挥着至关重要的作用。
路由器作为网络连接的核心设备，需要时刻保持稳定的工作状态，以确保网络的顺畅运行。WD5030 的宽输入电压范围使其能够适应不同的供电环境 。在一些家庭或小型办公网络中，路由器可能由市电经过简单的电源适配器供电，而在一些户外或特殊环境下，路由器可能需要由电池或其他备用电源供电 。无论输入电压如何波动，WD5030 都能将其稳定地转换为路由器所需的工作电压 。其高效率的特点，不仅降低了路由器的能耗，还减少了设备发热问题，提高了路由器的稳定性和可靠性 。在网络高峰期，大量设备同时连接路由器进行数据传输时，WD5030 能够稳定地为路由器提供充足的电源，保证路由器高效运行，避免因电源不足导致的网络延迟、掉线等问题 。
交换机在网络系统中负责数据的交换和转发，对电源的稳定性和高效性同样有着严格的要求 。WD5030 芯片的高效率和可调输出电压特性，使其能够为交换机提供精准、稳定的电源 。通过调整输出电压，满足交换机内部不同组件的工作电压需求，确保交换机在各种负载条件下都能高效运行 。而且，在交换机长时间运行过程中，WD5030 的低功耗特性有助于降低设备的整体能耗，减少运营成本 。同时，其良好的散热性能，能够有效降低交换机的工作温度，延长设备的使用寿命 。在大型企业网络或数据中心中，大量的交换机需要协同工作，WD5030 的稳定电源供应为整个网络系统的可靠性提供了坚实的保障 。
网络服务器作为存储和处理大量数据的关键设备，对电源的稳定性和可靠性要求极高 。WD5030 的高效率和多重保护功能，使其成为网络服务器的理想电源选择 。在服务器高负载运行，处理大量数据请求时，WD5030 能够稳定地提供 15A 的连续输出电流，确保服务器的各个组件都能获得充足的电力支持 。其短路保护和热保护功能，能够在服务器出现异常情况时，迅速切断电源，保护服务器硬件不受损坏 。在数据中心中，服务器需要长时间不间断运行，WD5030 的高效稳定电源供应，为数据的安全存储和快速处理提供了有力保障 ，确保企业的业务能够持续稳定地运行 。
（三）分布式电源系统
在分布式电源系统中，如工业自动化设备、通信基站、数据中心等场景，WD5030 芯片凭借其出色的性能，为系统的稳定运行提供了可靠的电源解决方案。
工业自动化设备通常工作在复杂的工业环境中，对电源的适应性和稳定性要求非常高 。WD5030 的高效率和可调输出电压特性，使其能够满足不同工业自动化设备的电源需求 。在工业生产线上，各种电机、传感器、控制器等设备需要不同的工作电压，WD5030 可以根据设备的要求，精确调整输出电压，确保设备在不同负载条件下都能高效、稳定地运行 。例如，在 PLC（可编程逻辑控制器）中，WD5030 为其提供稳定的电源，保证 PLC 能够准确地控制生产流程，实现自动化生产 。而且，WD5030 的宽输入电压范围，使其能够适应工业现场复杂多变的供电电压，即使在电压波动较大的情况下，也能保证设备的正常运行 。其良好的散热性能和可靠性，能够在高温、潮湿等恶劣工业环境中，稳定工作，减少设备故障，提高生产效率 。
通信基站作为通信网络的关键节点，需要 24 小时不间断运行，对电源的稳定性和可靠性有着极高的要求 。WD5030 的宽输入电压范围和高效率，使其能够为通信基站提供稳定、高效的电源 。无论是在偏远地区由太阳能、风能等新能源供电，还是在城市中心由市电供电，WD5030 都能将输入电压稳定地转换为通信基站设备所需的工作电压 。在通信高峰期，大量用户同时进行语音通话、数据传输时，通信基站设备的负载会大幅增加，WD5030 能够迅速响应，提供充足的电流，确保通信设备的正常运行，保证通信质量 。其多重保护功能，能够在遇到过压、过流、短路等异常情况时，及时保护通信基站设备，避免设备损坏，提高通信网络的可靠性 。
数据中心是大量服务器和存储设备的集中地，对电源的稳定性和高效性要求极高 。WD5030 的高效率和多重保护功能，使其成为数据中心电源系统的重要组成部分 。在数据中心中，服务器和存储设备需要长时间高负载运行，对电源的需求非常大 。WD5030 能够为这些设备提供稳定的电源，确保数据的安全存储和快速处理 。其高达 96% 的转换效率，能够有效降低数据中心的能耗，减少运营成本 。同时，WD5030 的短路保护、热保护等功能，能够在设备出现异常时，迅速切断电源，保护设备安全，确保数据中心的高效运行和数据安全 。在数据中心不断发展，对能源效率和可靠性要求越来越高的今天，WD5030 芯片为数据中心的可持续发展提供了有力支持 。
芯片应用设计要点
（一）输入输出电容选择
在使用 WD5030 芯片进行电路设计时，输入电容（CIN）和输出电容（COUT）的选择至关重要，它们直接影响着电路的稳定性和性能 。
输入电容（CIN）主要用于过滤顶部功率 MOSFET 漏极处的方波电流，防止产生大的电压瞬变 。为了达到良好的滤波效果，应选用低等效串联电阻（ESR）的输入电容器，其尺寸要适合最大 RMS 电流 。最大 RMS 电流可由公式计算得出，在 VIN = 2VOUT 时，该公式具有最大值，此时 IRMS≅IOUT / 2 。这个简单的最坏情况通常用于设计，因为即使存在明显偏差，对结果的影响也不大 。例如，当输出电流 IOUT 为 10A 时，在这种最坏情况下，IRMS 约为 5A 。在实际选择输入电容时，还需注意电容器制造商的纹波电流额定值通常仅基于 2000 小时的使用寿命，因此建议进一步降低电容器的额定值，或者选择额定温度高于要求温度的电容器 。若单个电容器无法满足设计中的尺寸或高度要求，也可以将几个电容器并联使用 。对于低输入电压应用，更需要足够大的输入电容，以最大程度减少输出负载变化期间的瞬态影响 。
输出电容（COUT）的选择取决于有效串联电阻（ESR）和确保控制环路稳定所需的大容量电容 。其主要作用是最大程度地减小电压纹波和负载阶跃瞬变 。输出纹波 VOUT 可由相关公式确定，在最大输入电压下，输出纹波最高，因为△IL 随着输入电压的增加而增加 。为了满足 ESR 和 RMS 电流处理要求，可能需要并联多个电容器 。在实际应用中，有多种类型的电容器可供选择 。干式钽电容器、特殊聚合物电容器、铝电解电容器和陶瓷电容器都采用表面贴装封装 。特殊的聚合物电容器的 ESR 非常低，但电容密度比其他类型的电容器低 。钽电容器具有最高的电容密度，但在用于开关电源时，必须使用经过浪涌测试的类型 。铝电解电容器具有较高的 ESR，不过只要考虑到额定纹波电流和长期可靠性，就可以用于对成本敏感的应用中 。陶瓷电容器则具有出色的低 ESR 特性和较小的占位面积 。比如在一个对空间要求较高且对纹波要求严格的手机电源电路中，可能会选择陶瓷电容器作为输出电容，以满足低 ESR 和小尺寸的要求；而在一些对成本较为敏感的工业设备电源电路中，可能会选用铝电解电容器，并通过合理的设计来满足其 ESR 和纹波电流要求 。
（二）电感选择
电感作为 WD5030 芯片应用电路中的关键元件，其值和工作频率的选择直接关系到电路的性能，尤其是纹波电流的大小 。给定所需的输入输出电压，电感值和工作频率决定了波纹电流 。较低的波纹电流可以降低电感器的功率损失、输出电容的 ESR 损失和输出电压波纹 。在低频率、小波纹电流的情况下，可获得最高的运行效率 。然而，要实现这一点，往往需要一个大电感 。这就涉及到在组件大小、效率和操作频率之间进行权衡 。
在实际选择电感值时，一个合理的起始点是选择大约 40% IOUT（极值）的波纹电流 。这样可以保证波纹电流不超过规定的最大电感值 。例如，当芯片的输出电流 IOUT 为 15A 时，可选择的波纹电流约为 6A 。一旦确定了电感值 L，还需要选择合适的电感类型 。对于一个固定的电感值，实际的磁芯损耗与磁芯尺寸无关，但非常依赖于所选择的电感 。当电感或频率增加时，磁芯损耗会减小 。但增加电感需要更多的线圈，这会导致铜损失增加 。随着频率的增加，铜损耗同样也会增加 。铁氧体设计具有非常低的核心损耗，在高开关频率下更受青睐 。因此，设计目标通常可以集中在铜损耗和防止饱和上 。铁氧体铁芯材料存在 “硬” 饱和现象，即当超过设计电流峰值时，电感会突然崩溃，这将导致电感波纹电流和输出电压波纹的突然增加 。所以在设计中，一定要避免电感核心饱和 。不同的芯材和形状会改变感应器的尺寸 / 电流和价格 / 电流的关系 。例如，铁氧体或坡莫合金材料的环形或屏蔽坩埚型磁芯体积小，辐射能量小，但一般比具有相似特性的粉状铁心电感成本高 。在一些对电磁兼容性要求较高的医疗设备电源电路中，可能会选择铁氧体或坡莫合金材料的环形磁芯电感，以减少辐射能量对其他设备的干扰；而在一些对成本敏感的消费电子设备电源电路中，可能会选择粉状铁心电感，在满足性能要求的同时降低成本 。
（三）开关频率设置
WD5030 芯片的开关频率可通过外部电阻在 85kHz 至 300kHz 之间进行编程，这为用户根据不同应用场景的需求进行灵活设置提供了便利 。通过将 FS 引脚浮动，可将开关频率设置为 130kHz；使用外部电阻，则可将频率设置为 300kHz 。例如，当 FS 引脚小于 0.6V 时，该器件会进入小电流关机状态，直流供电电流减小到 1.3mA 。
不同的开关频率对电路的效率和电磁干扰有着显著的影响 。从效率方面来看，高开关频率通常可以提高 DC - DC 转换器的效率 。这是因为高频率开关可以减小开关器件的尺寸，降低开关过程中的能量损耗，从而提高整体转换效率 。但同时，高频率也可能会增加开关损耗和开关器件的损耗 。例如，在一些对效率要求极高的服务器电源模块中，通过提高开关频率，可以有效提高电源转换效率，降低能源损耗，减少运营成本 。从电磁干扰方面来看，高频率开关可能会产生更多的电磁干扰，这对周围的电子设备和系统可能会造成干扰 。因此，高频率开关转换器通常需要更严格的 EMI 滤波和屏蔽设计来减小干扰 。比如在一些对电磁兼容性要求严格的医疗设备或通信设备中，就需要根据实际情况，合理选择开关频率，并配合完善的 EMI 滤波和屏蔽措施，以确保设备稳定运行，同时不对其他设备产生干扰 。在实际应用中，用户需要根据具体的需求和设计限制，综合考虑效率和电磁干扰等因素，来选择合适的开关频率 。如果应用场景对效率要求较高，且对电磁干扰有较好的屏蔽措施，那么可以适当提高开关频率；如果应用场景对电磁干扰非常敏感，那么可能需要选择较低的开关频率，并加强 EMI 滤波设计 。
芯片的保护功能与可靠性分析
（一）短路保护
在实际应用中，电路短路是一种常见且危险的情况，它可能瞬间产生大电流，对芯片和设备造成严重损坏 。WD5030 芯片具备先进的短路保护功能，能够及时检测并响应短路情况 。当检测到输出端出现短路时，芯片内部的保护机制会迅速动作 。通过对输出电流的实时监测，一旦电流超过设定的短路保护阈值，芯片会立即采取措施，关闭内部的功率开关 。这样就切断了短路电流的通路，避免了过大的电流对芯片和其他电路元件造成损害 。以一个简单的实验为例，在一个使用 WD5030 芯片的电源电路中，人为制造输出短路故障，芯片能在极短的时间内（通常在微秒级别）检测到短路，并关闭功率开关，从而保护了整个电路系统 。短路保护功能不仅能保护芯片自身，还能确保与之相连的设备安全运行 。在一些工业设备中，如果电源电路出现短路而没有有效的保护措施，可能会导致设备停机、损坏，甚至引发安全事故 。而 WD5030 的短路保护功能，为设备的稳定运行和人员安全提供了重要保障 。
（二）热保护
随着电子设备的集成度越来越高，芯片在工作过程中产生的热量成为影响其性能和可靠性的重要因素 。WD5030 芯片内置了完善的热保护机制，以应对高温环境对芯片的影响 。芯片内部集成了高精度的温度传感器，实时监测芯片的工作温度 。当温度升高到一定程度，接近芯片的安全工作温度上限时，热保护机制开始启动 。此时，芯片会自动调整工作状态，降低自身的功耗，以减少热量的产生 。具体来说，芯片可能会降低输出电流，或者调整开关频率，从而降低功率损耗，进而降低芯片的温度 。当芯片温度超过设定的过热保护阈值时，芯片会进入过热保护状态，停止工作 。这样可以防止芯片因过热而损坏，确保设备的长期稳定运行 。比如在一些长时间高负载运行的服务器电源模块中，由于工作环境温度较高，且芯片持续工作，容易产生大量热量 。WD5030 的热保护机制能够及时检测到温度变化，在温度过高时采取相应措施，避免芯片因过热而出现故障，保障了服务器的正常运行 。当温度降低到安全范围内后，芯片会自动恢复正常工作状态，继续为设备提供稳定的电源 。这种热保护机制，有效地提高了芯片在各种复杂环境下的可靠性和稳定性 。
（三）输入过压保护
在电源系统中，输入电压的不稳定是一个常见问题，输入过压可能会对芯片和整个电路系统造成严重损害 。WD5030 芯片具备强大的输入过压保护功能，能够有效监测和应对输入过压情况 。芯片通过内部的电压监测电路，持续监视 VIN 引脚的电压 。当输入电压上升至 38V 以上时，为了保护内部功率 MOSFET 器件免受瞬态电压尖峰的影响，调节器会立即通过关闭两个功率 MOSFET 来暂停工作 。这样就切断了电源输入，避免了过高的电压对芯片内部电路造成损坏 。一旦输入电压降至 37V 以下，调节器会立即恢复正常工作，芯片重新开始为设备提供稳定的电源 。在退出过压状态时，稳压器还会执行其软启动功能，这有助于避免因电压的突然变化对电路产生冲击 。例如，在一些工业现场，由于电网波动或其他原因，可能会出现输入电压瞬间升高的情况 。WD5030 的输入过压保护功能能够及时响应，确保芯片和设备在这种情况下不受损坏 。输入过压保护功能是 WD5030 芯片可靠性的重要保障之一，它有效地提高了芯片在复杂电源环境下的适应能力，为设备的安全运行提供了坚实的基础 。
总结与展望
通过对 5A/8A/10A 大电流 DC - DC 降压芯片 WD5030 的深入探讨，我们不难发现它在电源管理领域的独特魅力。WD5030 凭借其宽输入电压范围、高输出电流、高效率、可调输出电压、高精度输出以及丰富的保护功能等一系列优势，在可充电便携式设备、网络系统、分布式电源系统等众多场景中都有着出色的表现 。
从笔记本电脑到网络服务器，从工业自动化设备到通信基站，WD5030 都能为其稳定运行提供坚实的电力保障 。在应用设计过程中，合理选择输入输出电容、电感以及设置开关频率等，能够充分发挥其性能优势 。
展望未来，随着电子技术的不断发展，对电源管理芯片的性能要求也会越来越高 。WD5030 芯片有望在不断演进的技术浪潮中持续优化，进一步提升效率、减小尺寸、增强可靠性 。相信在未来的电源管理领域，它将扮演更加重要的角色，为更多创新的电子设备和系统提供高效、稳定的电源解决方案 。
如果你对电源管理芯片感兴趣，或者正在进行相关的项目设计，不妨深入研究一下 WD5030 芯片，相信它会给你带来意想不到的收获 。也欢迎大家在评论区分享自己在使用 WD5030 芯片过程中的经验和心得，让我们一起在电子技术的海洋中探索前行 。![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/d46a998ff8bc4e99b32dd6e99ea52cc6.jpeg#pic_center
