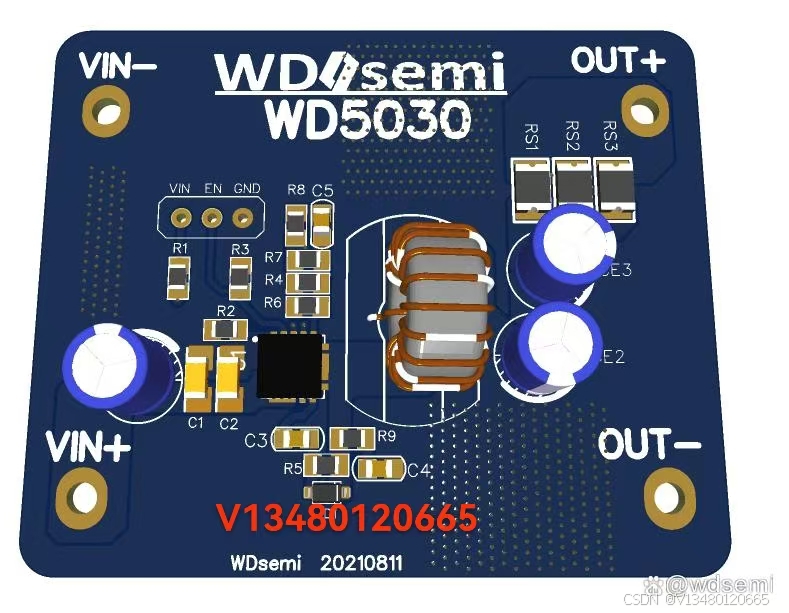

WD5030 高效率 5V8A 大电流 DC 降压芯片

WD5030 高效率 5V8A 大电流 DC 降压芯片犹如一颗璀璨的新星，它以其出色的性能参数和独特的功能特性，在竞争激烈的电源管理芯片市场中脱颖而出，成为了众多项目和产品的理想选择 性
（一）强大的输入输出参数
WD5030 芯片的输入电压范围十分宽泛，从 7V 到 30V ，这一特性使它在各种不同的供电环境中都能游刃有余。在工业领域，许多设备的供电电压通常较高且波动范围较大，比如一些自动化生产线中的控制器、驱动器等设备，其供电电压可能在 24V 左右，WD5030 芯片凭借其宽输入电压范围，能够轻松适配这些设备，无需复杂的前端电压转换电路，大大简化了整个电源系统的设计，提高了系统的稳定性和可靠性。在一些便携式设备中，由于采用电池供电，随着电池电量的消耗，输出电压会逐渐降低，WD5030 芯片也能在电池电压的变化范围内正常工作，确保设备的稳定运行。
它的输出能力同样出色，能够提供高达 5V8A 的稳定输出，这为那些对功率需求较大的负载提供了充足的电力支持。以高性能微控制器为例，随着其运算速度和功能的不断增强，对电源的要求也越来越高，一些高性能微控制器在满负荷运行时，需要较大的电流来保证其稳定工作，WD5030 芯片的 5V8A 输出能力可以轻松满足这类微控制器的需求。它的输出电压还可以在 1V 至 25V 之间灵活调整，这使得它能够适应多种不同类型的负载。在通信设备中，不同的模块可能需要不同的供电电压，如射频模块可能需要 3V 左右的电压，而数字信号处理模块可能需要 1.8V 或 1.2V 的电压，通过对 WD5030 芯片输出电压的调整，可以为这些不同的模块提供合适的电源，实现整个通信设备的高效运行。
（二）超高转换效率
WD5030 芯片的转换效率高达 96%，这在同类芯片中是非常突出的。在实际应用中，高转换效率意味着在将输入电压转换为输出电压的过程中，能量损耗极小。在一个需要长时间运行的电子设备中，如果电源管理芯片的转换效率较低，大量的电能会在转换过程中以热能的形式散失掉，这不仅会增加设备的能耗，还会导致设备发热严重。而 WD5030 芯片的 96% 转换效率，能够有效降低能源损耗，减少设备的发热量。对于一些对散热要求较高的设备，如笔记本电脑、平板电脑等，较低的发热量可以提高设备的稳定性和可靠性，延长设备的使用寿命。高转换效率还可以减少对电源的功率需求，降低电源的成本和体积，提高整个系统的性价比。
（三）丰富的保护功能
为了确保芯片自身以及与之相连的设备在各种复杂情况下都能安全稳定地运行，WD5030 芯片配备了一系列全面且实用的保护功能。
短路保护功能是其中至关重要的一项。在电子设备的使用过程中，由于线路故障、误操作等原因，可能会出现输出短路的情况。一旦发生短路，如果没有有效的保护措施，过大的电流会瞬间通过芯片，导致芯片过热烧毁，甚至引发更严重的安全事故。WD5030 芯片的短路保护功能能够在检测到短路发生的瞬间，迅速切断电路，阻止过大电流通过，从而保护芯片和其他电路元件不受损坏。当短路故障排除后，芯片又能自动恢复正常工作，无需人工干预，极大地提高了设备的可靠性和稳定性。
热保护功能也是 WD5030 芯片的一大亮点。随着芯片在工作过程中不断进行电能转换，不可避免地会产生一定的热量。当芯片的温度由于长时间高负载运行或者环境温度过高等原因而升高到一定程度时，热保护功能就会启动。此时，芯片会自动降低输出功率或者暂停工作，以减少发热量，避免芯片因过热而损坏。这种自我保护机制就像是给芯片安装了一个智能 “温度卫士”，时刻监控着芯片的温度，确保其在安全的温度范围内运行。当芯片温度降低到正常水平后，又能自动恢复到正常工作状态，保证设备的持续稳定运行。
输入过压保护功能则为芯片在面对不稳定的输入电压时提供了可靠的保障。在一些电源环境较差的场合，输入电压可能会出现瞬间的过压现象，比如在工业现场，由于电网的波动或者其他设备的启停，可能会导致输入电压瞬间升高。如果没有输入过压保护，过高的电压会直接冲击芯片，损坏芯片内部的电路结构。WD5030 芯片的输入过压保护功能能够实时监测输入电压，当检测到输入电压超过设定的阈值时，立即采取措施，如关闭内部的功率开关，防止过压对芯片造成损害。只有当输入电压恢复到正常范围内，芯片才会重新启动工作，从而有效地保护了芯片和整个设备的安全。
二、工作原理
（一）控制架构解析
WD5030 采用了先进的抖动频率和平均电流模式控制架构，这一架构是其实现高效稳定工作的关键所在。抖动频率技术的应用，有效减少了芯片在工作过程中产生的电磁干扰（EMI） 。在传统的电源管理芯片中，固定频率的开关操作会在特定频率点产生较强的电磁辐射，这可能会对周围的其他电子元件产生干扰，影响整个系统的正常运行。而 WD5030 的抖动频率技术，通过在一定范围内随机调整开关频率，将电磁能量分散在更宽的频率范围内，降低了在特定频率点的电磁辐射强度，使得芯片在满足高性能要求的同时，也能更好地适应对电磁兼容性要求较高的应用场景，如通信设备、医疗电子设备等。
平均电流模式控制则为输出电流的精确控制提供了有力保障。它能够实时监测电感电流，并根据负载需求快速调整输出电流，实现对输出电流的快速精确控制。在实际应用中，当负载发生变化时，比如在智能手机中，当用户打开多个应用程序或者进行游戏等高负载操作时，处理器等负载对电流的需求会迅速增加。此时，WD5030 的平均电流模式控制能够迅速感知到负载电流的变化，通过内部的控制电路，快速调整功率开关的导通时间和频率，使输出电流能够及时满足负载的需求，确保设备的稳定运行。这种精确的电流控制能力，不仅提高了系统的响应速度，还能有效降低因电流波动而产生的功耗，进一步提高了芯片的转换效率。
（二）内部电路工作流程
从输入到输出，WD5030 内部电路的工作流程严谨而有序。当输入电压接入芯片后，首先经过内部的功率开关，WD5030 集成了 3mΩ 高端开关和 3mΩ 低侧开关 ，这些低电阻的开关能够有效降低导通损耗，提高转换效率。在每个时钟周期的开始，内部顶部功率开关（N 沟道 MOSFET）打开，此时电感电流开始增加。电感就像是一个能量储存器，在功率开关导通期间，它会储存电能，电流的增加速率取决于输入电压、电感值以及功率开关的导通电阻等因素。
随着电感电流的增加，电流感应电路会实时监测电感电流的大小，并将感应到的电流信号传送到平均电流放大器。平均电流放大器会将其输出与锯齿形斜坡进行比较，当比较结果超过 vduty 电压时，PWM 比较器会跳闸，进而关闭顶部功率 MOSFET。这一过程就像是一个精密的阀门控制系统，通过对电感电流的实时监测和比较，精确控制功率开关的导通和关闭，以确保输出电流的稳定。
当顶部功率 MOSFET 截止后，同步功率开关（N 沟道 MOSFET）导通，电感电流开始减小，电感释放储存的电能，为负载提供持续的电流。底部开关会保持开启状态，直到下一个时钟周期开始，除非达到反向电流限制并且反向当前比较器跳闸。在这个过程中，电感电流的变化会产生一个反向电动势，同步功率开关的导通能够为这个反向电动势提供一个释放路径，避免产生过高的电压尖峰，保护芯片和其他电路元件。
在整个闭环操作中，平均电流放大器创建了一个平均电流环路，这个环路会迫使平均感测到的电流信号等于内部 ITH 电压。误差放大器则通过将分压后的输出电压（VFB）与 1.0V 参考电压进行比较来调节 ITH 电压。如果负载电流发生变化，误差放大器会根据需要调整平均电感器电流，以使输出电压保持稳定。当负载电流增加时，误差放大器会检测到输出电压有下降的趋势，它会通过调整 ITH 电压，使平均电流放大器增加电感电流，从而提高输出电压，维持输出电压的稳定。反之，当负载电流减小时，误差放大器会相应地减小电感电流，确保输出电压不会过高。

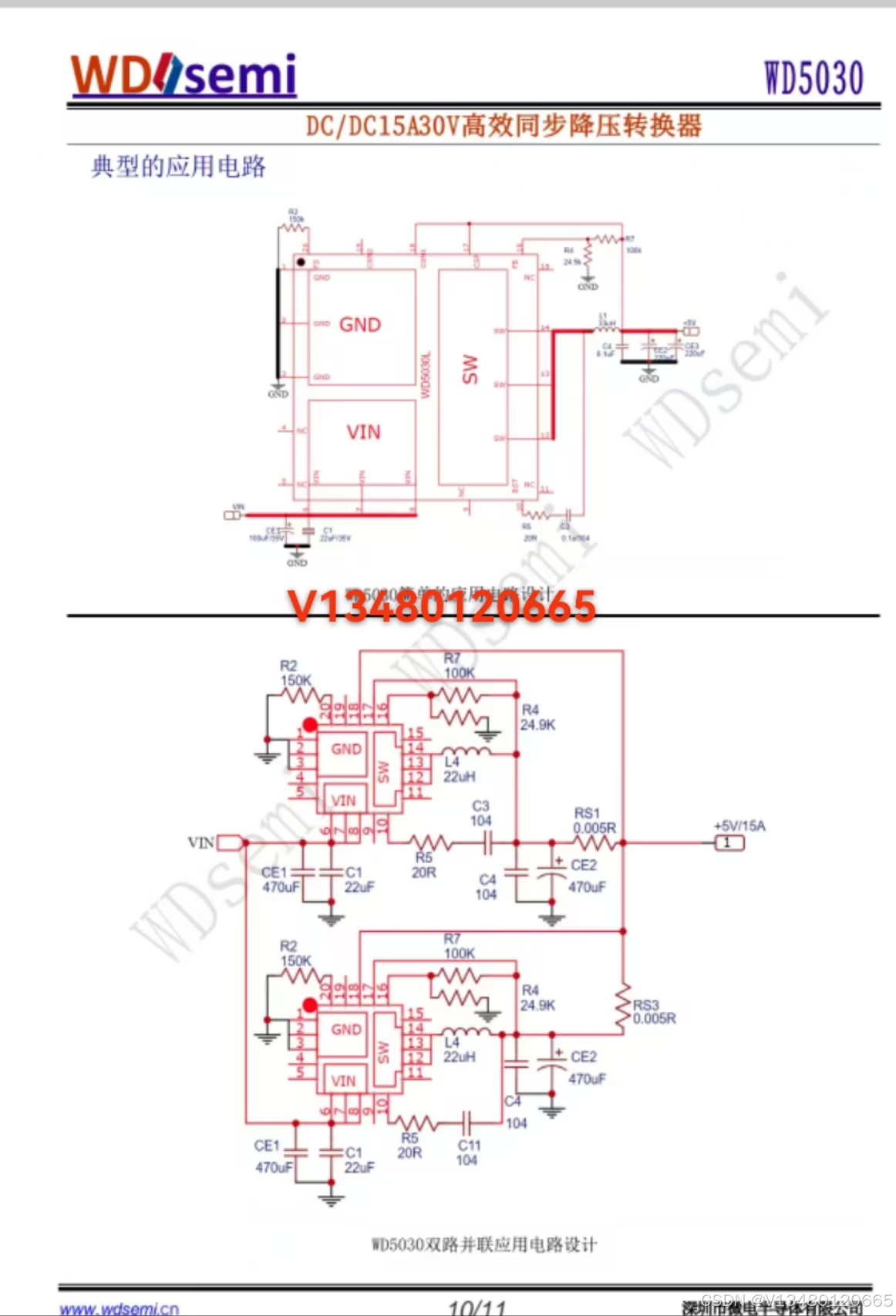

三、应用电路设计要点
（一）关键元件选择
在基于 WD5030 芯片设计应用电路时，关键元件的选择至关重要，它们直接影响着电路的性能和稳定性。
输入电容（CIN）的主要作用是过滤顶部功率 MOSFET 漏极处的方波电流，防止发生大的电压瞬变。在选择输入电容时，应使用尺寸适合最大 RMS 电流的低 ESR（等效串联电阻）输入电容器。最大 RMS 电流的计算公式为：(I_{RMS}=\sqrt{\frac{V_{IN}-V_{OUT}}{V_{IN}}\times\frac{I_{OUT}^2}{3}})
，该公式在(V_{IN} = 2V_{OUT})时具有最大值，此时(I_{RMS}\cong\frac{I_{OUT}}{2}) ，这种简单的最坏情况通常用于设计。需要注意的是，电容器制造商的纹波电流额定值通常仅基于 2000 小时的使用寿命，因此建议进一步降低电容器的额定值，或者选择额定温度高于要求温度的电容器。对于低输入电压应用，需要足够大的输入电容，以最大程度减少输出负载变化期间的瞬态影响。在实际应用中，为了满足设计中的尺寸或高度要求，也可以将几个电容器并联使用。
输出电容（COUT）的选择由有效串联电阻（ESR）决定，该串联电阻可最大程度地减小电压纹波和负载阶跃瞬变以及确保控制环路稳定所需的大容量电容。输出纹波(\Delta V_{OUT})由下式确定：(\Delta V_{OUT}=\sqrt{(\frac{\Delta I_{L}\times ESR}{2})^2+(\frac{\Delta I_{L}}{8\times f_{SW}\times C_{OUT}})^2}) ，其中(\Delta I_{L})为电感电流纹波，(f_{SW})为开关频率，(C_{OUT})为输出电容。在最大输入电压下，输出纹波最高，因为(\Delta I_{L})随着输入电压而增加。为了满足 ESR 和 RMS 电流处理要求，可能需要并联多个电容器。不同类型的电容器各有特点，干式钽电容器具有较高的电容密度，但重要的是仅使用经浪涌测试的类型用于开关电源；特殊聚合物电容器的 ESR 非常低，但比其他类型的电容器具有更低的电容密度；铝电解电容器具有较高的 ESR，但只要考虑到额定纹波电流和长期可靠性，就可以用于对成本敏感的应用中；陶瓷电容器具有出色的低 ESR 特性和较小的占位面积，近年来在输出电容器中的应用逐渐增加。
电感的选择对电路性能也有很大影响。首先，需要根据所需的输入和输出电压以及开关频率来计算电感值。电感值的计算公式为：(L=\frac{(V_{IN}-V_{OUT})\times V_{OUT}}{f_{SW}\times V_{IN}\times \Delta I_{L}})
，其中(\Delta I_{L})为电感电流纹波，通常建议选择一个约为最大输出电流 40% 的纹波电流 。然后，计算流向电感的最大电流，其值为输出电流加上 1/2 纹波电流。最后，根据已计算的电感值和电感的最大电流选择近似的电感值且饱和电流在最大电流以上的电感。在选择电感时，还需要考虑电感在短路或瞬态状态下可能会流出的最大值以上的电流，因此有以最大开关电流为基础来选择的方法，并且要根据公司的设计规则或经验法则考虑余量。
（二）电路布局注意事项
合理的电路布局对于保障 WD5030 芯片应用电路的正常运行至关重要，它直接关系到信号干扰、散热等关键问题。
在信号干扰方面，由于 WD5030 芯片工作在高频开关状态，会产生一定的电磁干扰（EMI）。如果电路布局不合理，这些干扰可能会耦合到其他信号线路上，影响整个系统的稳定性和可靠性。功率开关的高频切换会产生高频噪声，若输入电容和输出电容距离芯片较远，噪声就容易通过线路传导到其他部分。因此，应尽量将输入电容和输出电容靠近芯片放置，以减少噪声的传播路径。同时，要合理规划信号走线，避免信号走线与功率走线平行或交叉，减少电磁耦合。数字信号和模拟信号应分开布线，防止数字信号对模拟信号产生干扰。
散热问题也是电路布局中需要重点考虑的。WD5030 芯片在工作过程中会产生一定的热量，尤其是在高负载电流和高输入电压的情况下。如果热量不能及时散发出去，会导致芯片温度升高，进而影响芯片的性能和寿命。为了提高散热效果，应将芯片放置在散热良好的区域，比如靠近电路板的边缘或者有散热孔的位置。对于采用 QFN 55 封装的 WD5030 芯片，其底部的散热焊盘要充分利用，通过在电路板上设计大面积的散热铜箔，并增加过孔来提高散热效率。还可以考虑使用散热器或强制气流来降低部件的温升。
在多层电路板设计中，要合理分配电源层和地层。一般来说，将电源层和地层相邻放置，可以有效减小电源回路的阻抗，降低电磁干扰。同时，要注意不同层之间的过孔布局，过孔的大小和数量应根据电流大小进行合理设计，确保电流能够顺畅地在不同层之间传输 。还要避免出现孤岛现象，即某些区域的铜箔与其他部分没有电气连接，这样会影响散热和信号完整性。
四、实际应用场景展示
（一）可充电便携式设备
在可充电便携式设备领域，如笔记本电脑、平板电脑、移动电源等，WD5030 芯片展现出了卓越的性能优势。以笔记本电脑为例，随着轻薄化设计趋势的发展，笔记本电脑的内部空间愈发紧凑，对电源管理芯片的性能和尺寸要求也越来越高。WD5030 芯片凭借其宽输入电压范围和高输出电流能力，能够适应不同规格的电池供电，为笔记本电脑的处理器、显卡、内存等核心组件提供稳定可靠的电源。其高达 96% 的转换效率，有效减少了能源在转换过程中的损耗，大大提升了笔记本电脑的续航能力。在日常办公使用中，配备 WD5030 芯片的笔记本电脑，相比传统电源管理芯片的产品，续航时间可延长 1 - 2 小时，让用户在外出办公、旅行等场景下更加便捷，无需频繁寻找充电设备。
在平板电脑中，WD5030 芯片同样发挥着重要作用。平板电脑通常用于观看视频、玩游戏、浏览网页等多种娱乐和办公场景，这些操作对设备的性能和续航都有较高要求。WD5030 芯片的高效转换能力，使得平板电脑在运行大型游戏或长时间播放高清视频时，能够保持稳定的电源供应，避免因电量不足而导致的卡顿或关机现象。同时，其快速精确的输出电流控制能力，能够根据平板电脑不同应用场景下的负载变化，实时调整输出电流，确保设备始终处于最佳工作状态，提升了用户的使用体验。
移动电源作为便携式设备的重要充电伴侣，对电源管理芯片的要求也十分严格。WD5030 芯片的高输出电流能力，使得移动电源能够快速为手机、平板电脑等设备充电。在为支持快充的智能手机充电时，搭载 WD5030 芯片的移动电源可以在短时间内为手机补充大量电量，大大缩短了充电时间。一般情况下，普通移动电源为手机从 0 充至 50% 电量可能需要 1 - 2 小时，而使用配备 WD5030 芯片的移动电源，这一过程可能只需 30 - 45 分钟，极大地满足了用户在紧急情况下对设备电量的需求。
（二）网络系统设备
在网络系统设备中，路由器、交换机、网络服务器等设备的稳定运行离不开可靠的电源供应。WD5030 芯片在这些设备中扮演着关键角色，为其提供稳定的电源保障。
路由器作为家庭和企业网络的核心设备，需要时刻保持稳定的工作状态，以确保网络的正常连接和数据传输。WD5030 芯片的宽输入电压范围，使其能够适应不同地区和不同供电环境下的电压波动，无论是在电压稳定的城市电网，还是在电压波动较大的偏远地区，都能为路由器提供稳定的电源。其出色的线路和负载调节能力，能够在路由器负载变化时，快速调整输出电压和电流，保证路由器始终处于最佳工作状态。在家庭网络中，当多个设备同时连接到路由器进行在线视频播放、游戏等高带宽应用时，路由器的负载会瞬间增加，WD5030 芯片能够及时响应，确保路由器稳定运行，避免出现网络卡顿、掉线等问题。
交换机在企业网络中负责数据的交换和转发，对电源的稳定性和可靠性要求极高。WD5030 芯片的高效转换效率，能够降低交换机在运行过程中的能耗，减少发热，提高设备的稳定性和可靠性。其集成的多种保护功能，如短路保护、热保护、输入过压保护等，为交换机在复杂的网络环境中提供了全方位的保护。当交换机的端口出现短路故障时，WD5030 芯片的短路保护功能能够迅速切断电路，防止故障扩大，保护交换机的其他组件不受损坏。同时，热保护功能能够在交换机温度过高时，自动降低输出功率，避免因过热导致的设备故障，确保交换机长时间稳定运行。
网络服务器作为存储和处理大量数据的关键设备，对电源的要求更为严格。WD5030 芯片能够为网络服务器提供高达 5V8A 的稳定输出电流，满足服务器中多个处理器、内存模块、硬盘等组件的高功率需求。其精确的输出电流控制能力，能够保证服务器在不同负载情况下，各个组件都能获得稳定的电源供应，从而提高服务器的性能和可靠性。在大型数据中心中，成百上千台服务器同时运行，对电源的稳定性和效率要求极高。WD5030 芯片的高效率和高可靠性，能够有效降低数据中心的能耗和维护成本，为企业节省大量的运营费用。
（三）分布式电源系统
在分布式电源系统中，如工业自动化设备、通信基站、数据中心等，WD5030 芯片发挥着至关重要的作用，为整个系统的稳定运行提供了坚实的保障。
在工业自动化领域，各种自动化设备如机器人、自动化生产线等，对电源的稳定性和可靠性要求极高。WD5030 芯片的宽输入电压范围和高输出电流能力，使其能够适应工业现场复杂的供电环境，为自动化设备提供稳定的电源。在一些大型工厂中，自动化生产线通常由多个电机、传感器、控制器等设备组成，这些设备对电源的要求各不相同。WD5030 芯片的可调输出电压功能，可以根据不同设备的需求，灵活调整输出电压，确保整个生产线的稳定运行。其快速精确的输出电流控制能力，能够在设备启动、停止或负载变化时，及时调整输出电流，避免因电流波动而对设备造成损坏。在机器人的运动控制中，电机的启动和停止需要精确的电流控制，WD5030 芯片能够满足这一需求，保证机器人的动作准确、稳定。
通信基站作为移动通信网络的重要基础设施，需要 24 小时不间断运行，对电源的可靠性和稳定性要求极高。WD5030 芯片的高效转换效率，能够降低通信基站的能耗，减少运营成本。其集成的多种保护功能，能够有效应对通信基站在运行过程中可能出现的各种故障，如短路、过压、过热等，确保基站的稳定运行。在偏远地区的通信基站，由于供电环境复杂，电压波动较大，WD5030 芯片的宽输入电压范围和输入过压保护功能，能够保证基站在恶劣的供电条件下正常工作，为当地用户提供稳定的通信服务。
数据中心作为大数据时代的核心基础设施，承载着海量的数据存储和处理任务，对电源的稳定性和效率要求达到了极致。WD5030 芯片能够为数据中心中的服务器、存储设备、网络设备等提供稳定可靠的电源。其高转换效率能够有效降低数据中心的能耗，减少碳排放，符合绿色数据中心的发展理念。在数据中心的大规模部署中，WD5030 芯片的小尺寸和低外部组件需求，能够节省电路板空间，降低系统成本。同时，其出色的散热性能和可靠性，能够保证数据中心在长时间高负载运行下的稳定运行，为企业的数字化转型提供了有力支持。
五、与同类产品对比优势
（一）性能参数对比
在输入电压范围方面，市场上部分同类降压芯片的输入电压范围相对较窄，如某些传统降压芯片的输入电压范围可能仅为 10V - 20V ，这在面对一些电压波动较大或需要适应多种供电环境的应用场景时，就显得力不从心。而 WD5030 芯片凭借其 7V - 30V 的宽输入电压范围，能够轻松应对各种复杂的供电情况，无论是工业设备中常见的较高电压输入，还是便携式设备中经过初步升压后的电压，都能稳定工作，极大地拓展了应用的灵活性。
在输出电流能力上，一些同类产品可能只能提供 3A - 5A 的输出电流，难以满足大功率负载的需求。而 WD5030 芯片可提供高达 15A 的连续输出电流，足以满足诸如大功率微控制器、高性能 FPGA 等对电源需求较大的芯片供电，为设备稳定运行提供强劲动力。在为高性能微控制器供电时，WD5030 芯片能够轻松满足其在高速运算时的高电流需求，确保微控制器稳定运行，避免因电流不足而导致的运算错误或设备死机等问题。
转换效率是衡量降压芯片性能的重要指标之一。市场上一些同类芯片的转换效率可能在 85% - 90% 之间，这意味着在电能转换过程中会有较多的能量损耗，不仅增加了设备的能耗，还会导致设备发热严重。而 WD5030 芯片的转换效率高达 96%，这一卓越的能效表现，在降低能源损耗的同时，有效减少了设备发热问题，延长了设备的使用寿命，尤其适用于对功耗和散热要求较高的应用场景，如笔记本电脑、服务器等设备。
（二）成本效益分析
从价格方面来看，虽然 WD5030 芯片在性能上具有明显优势，但它的价格并没有大幅高于同类产品，在合理的成本范围内为用户提供了更高的性能价值。在批量采购时，其价格优势更加明显，能够帮助企业有效降低生产成本。对于一些小型电子产品制造商来说，在保证产品性能的前提下，成本控制至关重要，WD5030 芯片的性价比优势使其成为理想的选择。
在元件数量方面，WD5030 芯片需要的外部组件数量较少，这不仅降低了电路板的布局难度和成本，还减少了因元件数量过多而可能出现的故障点，提高了系统的可靠性。相比之下，一些同类产品可能需要更多的外部元件来实现相同的功能，这不仅增加了物料成本，还增加了电路设计的复杂性和故障率。
能耗成本也是一个重要的考量因素。由于 WD5030 芯片具有高达 96% 的转换效率，在长期运行过程中，能够显著降低能源消耗，为用户节省大量的电费支出。对于一些需要 24 小时不间断运行的设备，如通信基站、数据中心等，能耗成本的降低尤为显著。以一个中等规模的数据中心为例，若采用 WD5030 芯片作为电源管理芯片，每年可节省数万元的电费，这对于企业来说是一笔可观的成本节约。
综上所述，WD5030 芯片在性能参数和成本效益方面都展现出了明显的优势，在保证高性能的同时，实现了良好的成本控制，为用户提供了更具价值的解决方案 。
六、使用中可能遇到的问题及解决方案
（一）常见问题列举
在使用 WD5030 芯片的过程中，可能会遇到一些问题影响其性能和稳定性。发热问题较为常见，由于芯片在工作时进行电能转换，不可避免地会产生功率损耗，这些损耗以热量的形式散发，导致芯片温度升高。当输入输出压差过大，或者负载电流超出芯片的承受范围时，芯片的发热量会显著增加 。在一些需要将较高输入电压转换为较低输出电压，且负载电流较大的应用中，如将 24V 输入转换为 5V 输出并为大功率负载供电时，芯片就容易出现过热现象。
输出电压不稳定也是一个可能出现的问题。这可能是由于输入电压波动较大，超出了芯片的稳压能力范围；或者负载变化过于频繁，芯片的控制环路无法及时响应并调整输出电压。在一些工业现场，电网电压可能会出现较大的波动，这就容易导致 WD5030 芯片输出电压不稳定。当负载突然增加或减少时，如在电子设备中，用户突然开启或关闭多个应用程序，导致负载电流瞬间变化，也可能使输出电压出现波动。
电磁干扰也是使用中需要关注的问题。WD5030 芯片工作在高频开关状态，会产生一定的电磁干扰（EMI） 。如果电路布局不合理，或者没有采取有效的屏蔽措施，这些干扰可能会对周围的其他电子元件产生影响，导致系统出现故障。功率开关的高频切换会产生高频噪声，若输入电容和输出电容距离芯片较远，噪声就容易通过线路传导到其他部分，干扰其他信号的正常传输。
（二）针对性解决方案
针对发热问题，可以采取多种散热措施。在芯片的物理布局上，将其放置在散热良好的区域，比如靠近电路板的边缘或者有散热孔的位置，以利于热量的散发。对于采用 QFN 55 封装的 WD5030 芯片，其底部的散热焊盘要充分利用，通过在电路板上设计大面积的散热铜箔，并增加过孔来提高散热效率。还可以考虑使用散热器或强制气流来降低部件的温升。对于一些发热严重的应用场景，可以在芯片上安装散热片，利用散热片较大的表面积将热量散发到周围空气中；或者使用风扇对芯片进行强制风冷，加快空气流动，带走热量。
为了解决输出电压不稳定的问题，需要对电路进行优化。可以在输入侧增加滤波电容和稳压电路，以减少输入电压的波动，确保输入电压的稳定性。在负载变化频繁的情况下，可以通过调整控制环路的参数，提高芯片对负载变化的响应速度。增加输入滤波电容的容量，能够有效平滑输入电压的波动；采用具有快速响应特性的稳压芯片，能够及时调整输出电压，使其保持稳定。还可以在输出端增加储能电容，以应对负载瞬间变化时的电流需求，减少输出电压的波动。
对于电磁干扰问题，可采取屏蔽处理等措施。在电路布局上，尽量将输入电容和输出电容靠近芯片放置，以减少噪声的传播路径。合理规划信号走线，避免信号走线与功率走线平行或交叉，减少电磁耦合。数字信号和模拟信号应分开布线，防止数字信号对模拟信号产生干扰。可以使用金属屏蔽罩对芯片进行屏蔽，阻挡电磁辐射的传播，减少对外部设备的干扰。在电路板设计时，将芯片周围的区域用铜箔包裹，并接地，形成一个屏蔽层，能够有效降低电磁干扰。
七、总结与展望
综上所述，WD5030 高效率 5V8A 大电流 DC 降压芯片以其卓越的性能和出色的特性，在电源管理领域展现出了巨大的优势和潜力。其宽输入电压范围、高输出电流能力、超高转换效率以及丰富的保护功能，使其成为众多电子设备的理想电源解决方案。无论是在可充电便携式设备、网络系统设备，还是分布式电源系统中，WD5030 芯片都能发挥重要作用，为设备的稳定运行提供可靠保障。
与同类产品相比，WD5030 芯片在性能参数上具有明显优势，同时在成本效益方面也表现出色，实现了高性能与低成本的完美平衡。在使用过程中，虽然可能会遇到一些问题，但通过合理的设计和有效的解决方案，这些问题都能够得到妥善解决，确保芯片的正常运行。
展望未来，随着电子技术的不断发展，对电源管理芯片的性能要求将越来越高。WD5030 芯片凭借其先进的技术和出色的性能，有望在未来的电源管理领域中占据更重要的地位。随着 5G 通信、物联网、人工智能等新兴技术的快速发展，各种电子设备的数量和种类将不断增加，对电源管理芯片的需求也将持续增长。WD5030 芯片可以进一步优化性能，提高集成度，降低成本，以满足市场对高性能、小尺寸、低成本电源管理芯片的需求。还可以拓展应用领域，如在新能源汽车、航空航天等领域，为这些领域的发展提供强大的电源支持 。相信在未来，WD5030 芯片将不断创新和发展，为电源管理领域带来更多的惊喜和突破。
