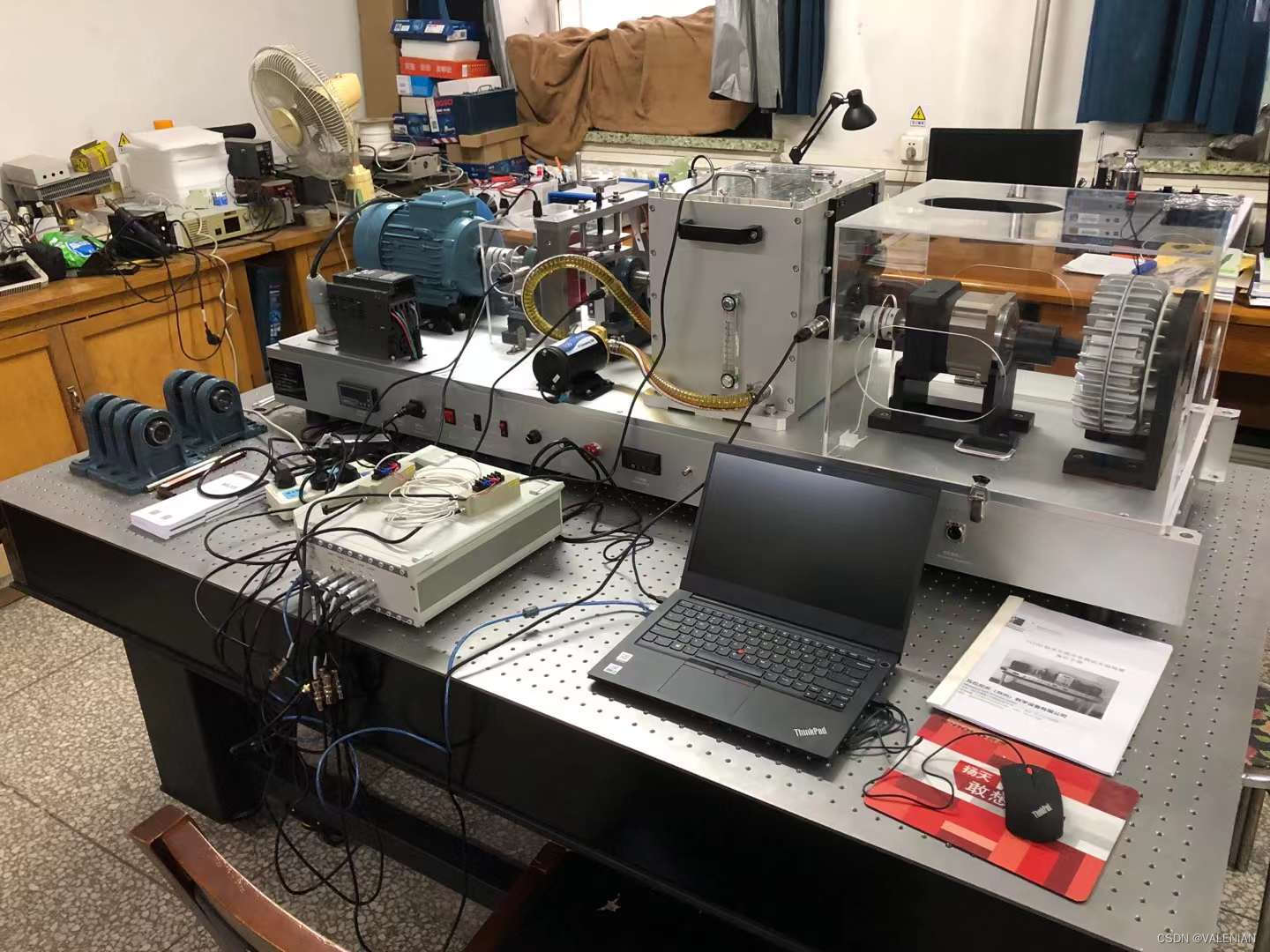

PT700动力传动故障模拟实验台在高校中的科研作用

为了学习各种振动特征的详细知识，有必要在与实际机器相同的装置中进行模拟实验，用来提高非常复杂振动频谱的分析能力，同时对各种缺陷，进行精密振动分析，和详细故障诊断。VALENIAN-PT700机械故障诊断教学模拟实验的每个部分，都可以精确加工，具有高公差，可以在低振动下运行，可根据您想要分析的具体故障特征，在安全可控的环境中单独或与各种缺陷组合搭配实验。作为研究机器缺陷特征的创新实验平台，完全满足振动分析工程师和有经验的用户的广泛需求。

（1）PT700旋转机械故障植入综合试验平台由三相异步电动机，联轴器，双支撑试验轴承座单元，动平衡校正单元，行星齿轮箱，磁粉制动器，转速调节及转速显示模块，负载显示调节模块，转速脉冲输出模块，电流测量传感器，电流显示单元，振动传感器，噪音、转速传感器，多通道采集仪、数据分析软件，轴承库，三相电压外接导线，变频驱动及直接驱动两种电源驱动模式，RUZ变频器通讯模块所组成。

（2）包含至少7种故障电机：分别为转子不平衡交流电机，转子偏心交流电机，轴弯曲的交流电机，轴承故障交流电机，转子条故障交流电机，定子绕组故障交流电机，电压不平衡和单相交流电机。主动变故障的电机故障模拟实验台

2、驱动电机：高效节能三相交流电动机，功率不低于2HP，定子槽数不低于36，转子条数不低于28，电机功率因数不低于82.5%。

3、空气开关断路器：额定绝缘电压Ui:690V,额定工作电压Ue:400V,额定冲击耐受电压Uimp:6000V,瞬时脱扣整定电流Li:10Ii,额定极限短路分断能力Icu:AC 400V 25KA，额定运行短路分断能力Ics AC 400V 18KA。

4、双电源切换模组：额定电压400V, 额定电流32A,具有双电源自动转换，互锁开关，短路，过载保护功能。

5、隔离交流接触器：额定电流不低于32A,主触点三相全开，辅助触点，一开一闭，交流线圈电压AC220V。

6、电源输入模块：3P+N加接地快插接头方便接入电源，ABS塑料材质，耐高压保护。

7、电机电源快插接头：3P加接地快插接头方便更换电机，ABS塑料材质，耐高压保护。

8、直接启动万能转换开关：额定发热电流：32A,额定工作电压：120V,240V,440V。

9、交流变频器：变频器频率范围：0-599Hz,额定输入：380-480V，50/60Hz, 6.4.A,额定输出：3PH 0-460V 4.6A,3.5KVA 1.5KW。

10、速度调节方式：通过旋转精密电位器，配合高阻值及低阻值调速旋钮对转速进行精确调节。

11、转速控制精度：不高于1转/分钟。

12、转速调节范围：0-1750RPM可调（最高转速6000RPM短时间运行）。

13、电流检测传感器：额定输入20A, 额定输出20mA, 变比1000：1，相位差≤5′，线性度不大于0.1%，饱和电压2V, 隔离耐压3KV，短时最大电流0-70A，（RL≤10Ω）。

14、电流显示表：采样周期不低于100ms, 分辨率不大于1/12000，电源电压220V，信号直流输出4-20mA，绝缘电阻Min1 00兆欧(at5000ADC), 最大显示: -999~9999. 显示精确度: F·S±0.2%, rdg±1digit。

15、转速测量模块：采用漫反射激光转速计进行脉冲信号采集，采集距离1~130mm, 最小检测目标直径0.04mm。

16、激光信号变送器：电源电压：12-24 VDC ，响应时间：小于0.5ms，绝缘阻抗：20兆欧以上。

17、转速显示模块：传感器供电：12VDC±10%，80mA, 绝缘阻抗：100兆欧以上,数值实时显示，可切换Hz, RPM，显示范围0-99999，测量精度误差小于0.05%。

18、输出信号端子：BNC 接线端子口，1V脉冲/转的6V TTL信号输出。

19、转数测量位置：电机输入端联轴器计数。

20、行星齿轮参数：单级传动，减速比不低于10：1，齿轮数量：输入太阳齿：不少于9齿, 行星轮：不少于36齿数，大齿圈：不少于81齿。额定输入转速：不高于3000RPM，最大轴向力：3230N,最大径向力：6460N。行星齿轮故障类型不少于4种，有太阳齿磨损、太阳齿断齿、行星轮磨损、大齿圈断齿。

21、故障轴承：滚珠轴承，内径范围25-30mm, 不少于5种故障（轴承内圈，外圈，滚珠，保持架，综合故障）。

22、动平衡转子盘：材质铝制，红色阳极表面处理，直径150MM,配有35-38个平衡孔，等分360°圆周。

23、可调磁粉制动器参数：额定扭矩：不高于50Nm，额定电压：24V，额定电流：0,94A，额定功率：22.6W重量：14.5Kg，最高转速：1800  RPM，磁粉重量：60gr。

24、磁粉控制显示模块：7段LED显示电流数值，及加载电压数值，前置面板同时具有输出电压，电流功能。电源输入：DC4-40V，（AC 3V-30V）,输出 1.23-37V,最大输出电流:3A，转换效率大于80%。

25、散热风扇：电压：220V, 风量：25CFM，转速：2500RPM,电流：0.09A，噪声：31dB(A)。

26、电机驱动控制接口：Pin 1: +15V,  Pin 2: GND，Pin 3: SG-，Pin 4: SG+，Pin  5: NC，Pin 6: 用于通讯/连接。

27、开关1：控制电机启动停止开关。

28、开关2：控制磁粉制动器开关，加载到以前相同的设置。

29、精密对中机构：指针式读数，分辨率0.01mm，测量量程0-10mm,防震抗压。

30、输入电压：380 VAC，三相，60/50 Hz。

31、底板：精密加工15mm铝板，并含有减震底座。

-                       PT650电机缺陷仿真平台

7台故障模式的电机，转子不平衡交流电机(RUM-1)，转子偏心交流电机(RMM-1)，轴弯曲的交流电机(BRM-1)，轴承故障交流电机(FBM-1)，转子条故障交流电机(BBM-1)，定子绕组故障交流电机(WFM-1)，电压不平衡和单相交流电机(SPM-1

5个如下故障模式的故障轴承，内圈故障、外圈故障、滚珠故障、保持架故障、综合故障。

太阳齿磨损、太阳齿断齿、行星轮磨损、大齿圈断齿

32、采集器硬件参数：

1.测量通道数量：十通道、传感器同时数据信号采集。

2.支持传感器类型：压电式传感器振动，噪声声级计，转速计（仅四通道）、电压型输出传感器。

3.数模转换器精度：24AD位。

4.支持最高采样频率：最高100kHz/通道，多种量程范围可选。

5.输入精度：相位：优于0.1度，幅值：优于0. 1%。

6.仪器最高动态范围：110dB。

7.数据传输端口：千兆网口接入。

8.传感器输入信号接口：BNC公头接线端子。

9.传感器输入电压范围：-10V～+10V。

10.压电式传感器供电：20伏-4毫安传感器通用输入端口。

11.滤波器：低通，高通，带通，带阻四种模式可选。

12.频谱分辨率：默认51200线，多种挡位可选。

13.工作电源：配套AC220V直流电源适配器供电。

14.工作温度范围：-25℃~75℃。
