S7-200组态王：基于PLC的游泳池水处理系统｜解释梯形图程序｜接线图原理｜io分配｜组态画面

S7-200组态王基于PLC的游泳池水处理系统
带解释的梯形图程序，接线图原理图图纸，io分配，组态画面

ID:7669669666000494

Holly123~

S7-200是一款基于PLC（可编程逻辑控制器）的组态王软件，它在游泳池水处理系统中扮演着关键的角色。本文主要围绕S7-200组态王在游泳池水处理系统中的应用展开讨论，着重介绍其梯形图程序、接线图原理图图纸、IO分配和组态画面等方面。

首先，我们将重点关注S7-200组态王的梯形图程序。梯形图程序是一种图形化编程语言，用于控制PLC的运行逻辑。在游泳池水处理系统中，梯形图程序可以通过逻辑判断和数据处理，实现自动控制、监测和报警等功能。通过编写合理的梯形图程序，可以对游泳池的水质、温度、水位等参数进行实时监测和控制，保证游泳池水质的安全和稳定。

其次，我们将探讨S7-200组态王在游泳池水处理系统中的接线图原理图图纸。接线图原理图图纸是对PLC的电气连接进行描述的图纸，它展示了PLC与其他设备（如传感器、执行器）之间的连接方式和信号传输路径。在游泳池水处理系统中，通过分析接线图原理图图纸，我们可以了解到PLC与游泳池控制设备、温度传感器、水位传感器等之间的连接方式，从而更好地理解系统的工作原理和信号传输过程。

接下来，我们将讨论IO分配。IO（Input/Output）是指PLC与外部设备进行数据交换的接口。在游泳池水处理系统中，IO分配的合理规划对于系统的正常运行至关重要。通过S7-200组态王软件，可以进行IO分配的配置和管理，确保PLC与其他设备之间的数据交换正常、稳定。通过合理的IO分配，可以实现对游泳池水处理系统的各个环节进行精确的控制和监测。

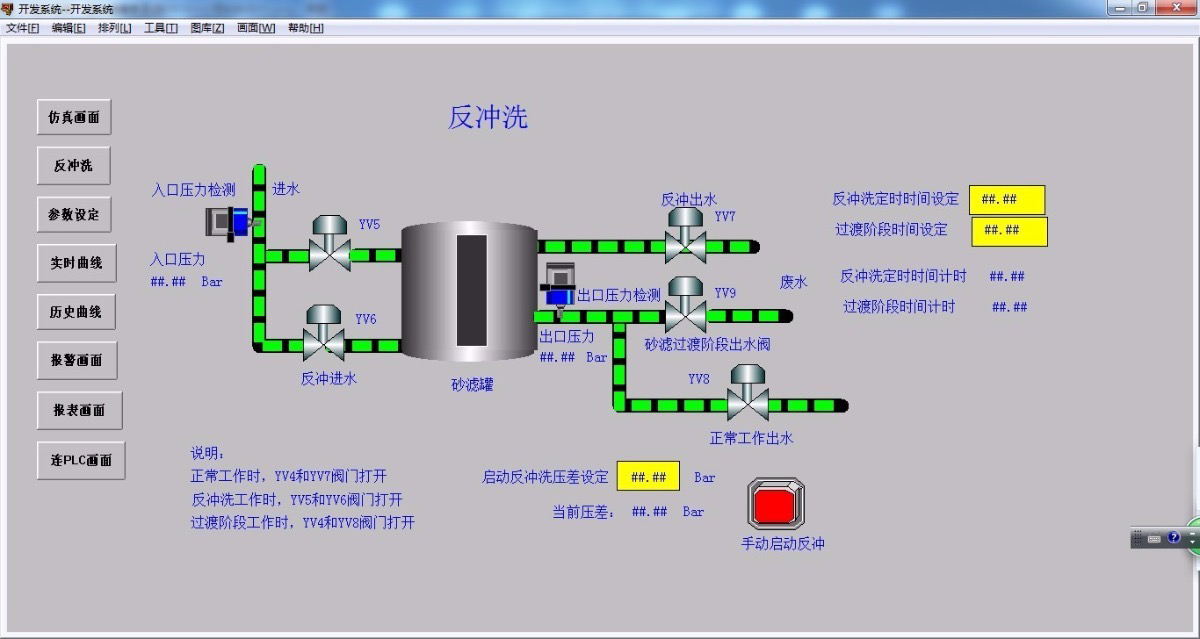

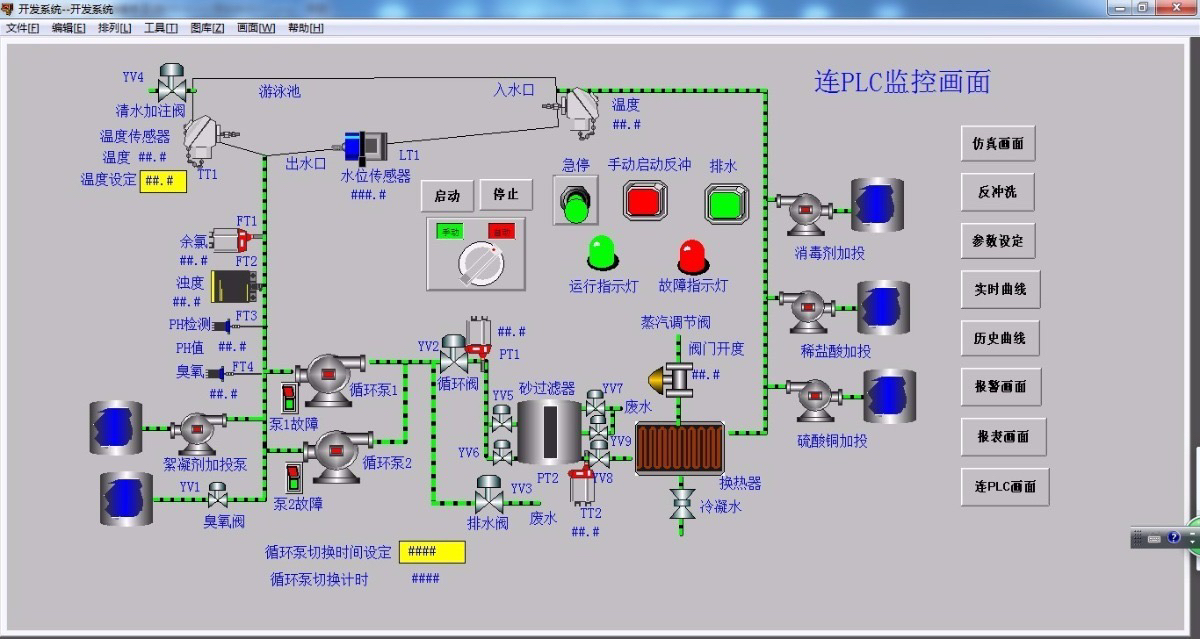

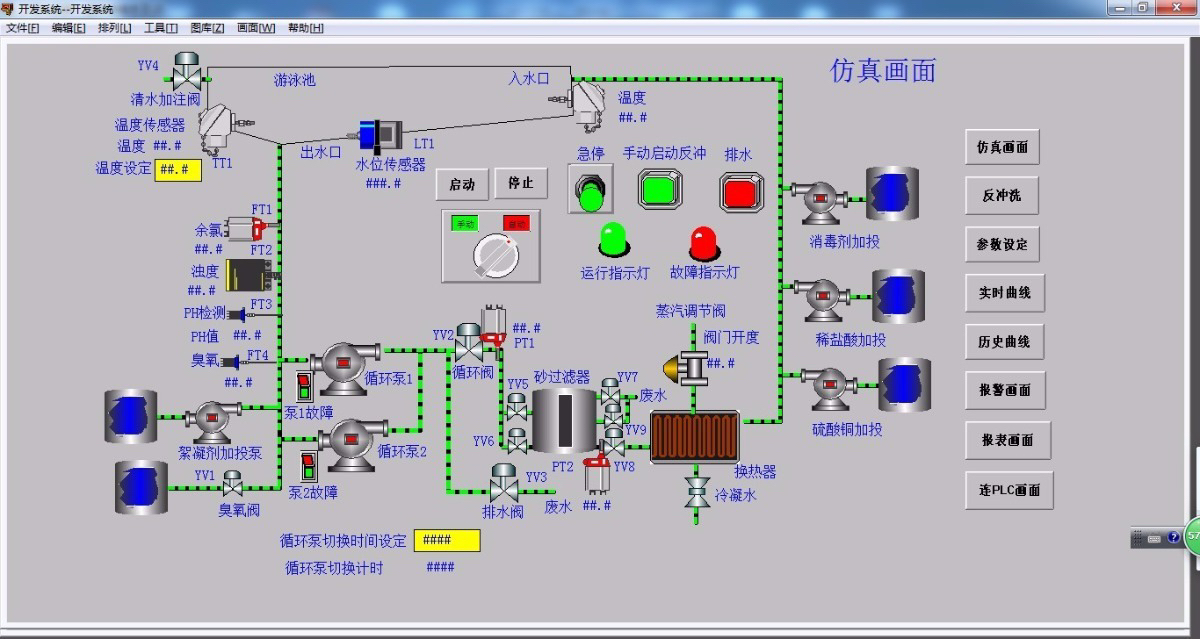

最后，我们将探索S7-200组态王在游泳池水处理系统中的组态画面。组态画面是通过S7-200组态王软件进行设计和编辑的，用于直观地显示游泳池水处理系统的运行状态和相关参数。通过组态画面，操作人员可以直观地了解到游泳池水质、温度、水位等参数的实时数据以及系统中各个设备的状态。合理设计的组态画面可以提高系统的操作性和可视性，方便操作人员进行监控和控制。

综上所述，S7-200组态王在游泳池水处理系统中具有重要的应用价值。通过合理的梯形图程序设计、接线图原理图图纸分析、IO分配规划和组态画面设计，可以实现对游泳池水质、温度、水位等参数的实时监测和控制。S7-200组态王的应用不仅提高了游泳池水处理系统的自动化程度，同时也提升了系统的可靠性和安全性。

以上相关代码,程序地址：http://wekup.cn/669666000494.html
