芯晞微 CSM4056H 带 OVP 的高压线性锂离子电池充电管理 IC

CSM4056H 是一款完整的带过压保护的高压、高集成度、高性价比的单节锂离子电池充电器。

CSM4056H 采用恒定电流 / 恒定电压线性控制，只需较少的外部元件数目，使得 CSM4056H 成为便携式应用的理想选择；同时，也可适合 USB 电源和适配器电源工作。

CSM4056H 采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压固定于4.2V。充电电流通过 PROG 脚外置电阻调节，最高可达1.0A。

当输入电压被拿掉时， CSM4056H 自动进入一个低电流状态，电池漏电流在 2μA 以下。 CSM4056H 的其它特点包括充电电流监控器、输入过压保护、欠压闭锁、自动再充电和两个用于指示充电结束和输入电压接入的状态引脚。

CSM4056H 采用绿色环保的 ESOP8 封装以及最少 6 个外围器件可有效减小电路 PCB 布板空间。 CSM4056H 可工作于-40°C to +85°C 。

特性

最高 40V 输入电压及 6.0V 过压保护

精度达到 1%的 4.2V 预设充电终止电压

电池反接保护

具有 BAT-VDD 防倒灌功能

待机电流<2uA

停机模式下功耗 55UA

支持OV 电池充电

最大 1.2A 线性充电电流

涓流/恒流/恒压三段式充电

充电电流外部可调

充电电流智能热调节

软启动限制浪涌电流

自动再充电

充电状态指示

ESOP8 绿色封装

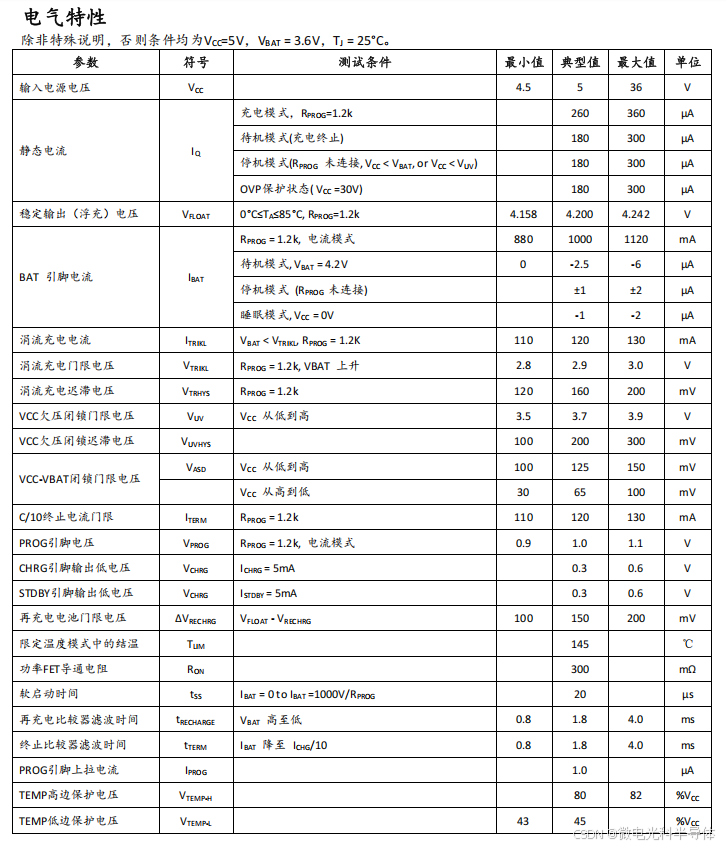

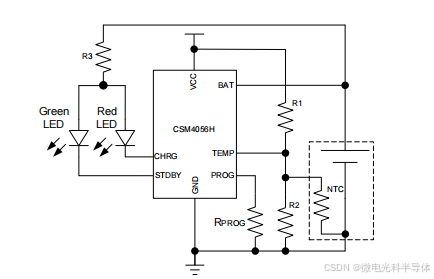

CSM4056H 是一款完整的带过压保护的高压单节锂离子电池采用恒定电流/ 恒定电压线性充电器。它能够提供高达1.0A 的充电电流（借助一个热设计良好的 PCB 布局）和±1% 精度的浮充电压。 CSM4056H 集成了一个内部P 沟道功率 MOSFET 及热调节电路，无需隔离二极管或外部电流检测电阻。因此，基本充电器电路仅需两个外部元件。不仅如此，CSM4056H 还可以接 USB 电源工作。
