1. 影像导入教程
   1. 影像导入和投影转换

影像导入

打开一景空间影像跟在 Adobe Photoshop 里打开任意其它影像的方式一样。

1. 确保您正确安装了 Geographic Imager。

1. 在 Adobe Photoshop 里，点击选择 File > Open。导航找到\Tutorial Data\Americas 文件夹并且同时打开 Americas_1.tif

和 Americas_4.tif。



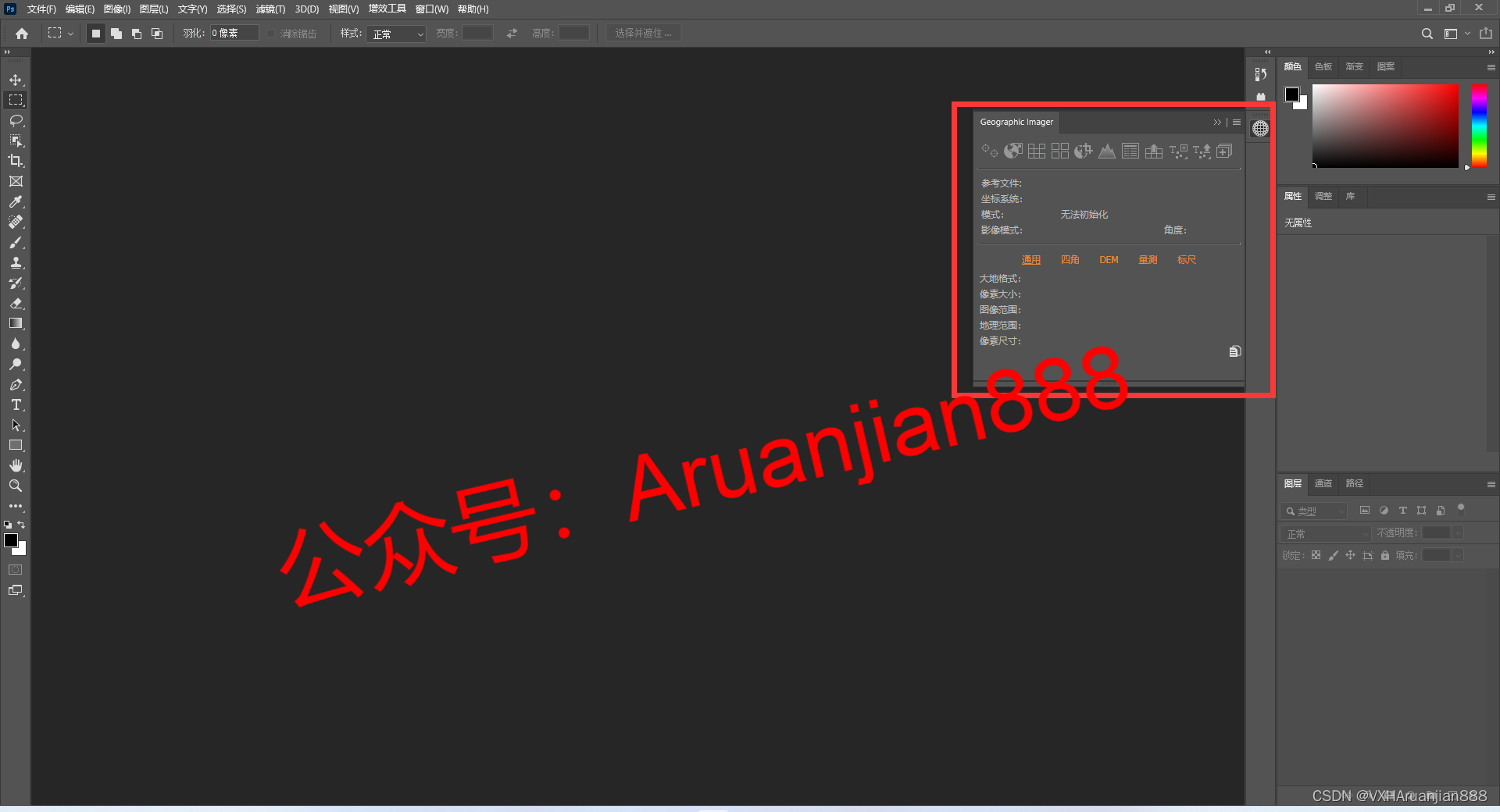

确保 Americas_4.tif 文件处于激活状态并且打开 Geographic Imager 面板。如果没有看到该面板，点击选择 Window > Extensions > Geographic Imager。

Americas_4.tif 没有地理空间参考信息。但是，您可以为其指定参考信息和一个坐标系统。

一个参考文件包含描述影像位置、影像大小、像素大小和影像旋转角度的坐标信息。它并不包含实际的影像数据。接下来，您要给 Americas_4 文档指定一个参考文件。

1. 在 Americas_4.tif 文件为当前激活状态的情况下，在 Geographic Imager 面板里点击 Reference file 后面的 Specify。

1. 选择 Americas_4_reference.tfw 并点击 Open。



该参考文件 Americas_4_reference.tfw (World 参考文件)就在 Geographic Imager 面板里列出来了。在 General 和 Corners 选项卡里，也显示了一些空间参考信息，包括影像范围、像素大小和左上角&右下角坐标。



下一步是给这景影像指定一个坐标系统。

1. 保持这些影像为打开状态，下面的教程会用到。指定一个坐标系统

一些参考文件是没有存储坐标系统信息的。例如，前面用到的 tfw world 文件就没有包含任何坐标系统。为了继续做练习，您需要指定一个源坐标系统。

当前的 Americas_4.tif currently 是没有指定坐标系统的。您要按以下步骤来为其指定跟 Americas_1.tif 一样的坐标系统。

1. 在 Americas_4.tif 文件处于激活状态的情况下，点击 Geographic Imager 面板里的Coordinate System 选项卡下面的

Specify 链接。



您可以任选以下两种方法中的一种来给这个文档指定一个坐标系统：从坐标系统库里面选择一种坐标系统或者直接选择已打开的影像文件的坐标系统。首先，从坐标系统数据库里选择：

1. 在 Specify Coordinate System 对话框里，点击[No Coordinate System Specified] 链接。

1. 在 Select Coordinate System 对话框里，展开 Coordinate Systems > Geodetic > World 目录，在坐标系统列表里选择 WGS 84 并且点击 OK。



1. 在 Specify Coordinate System 对话框里点击 OK。



或者，您可以使用 Same as 选项，因为 Americas_1.tif 也是 WGS 84 坐标系统。



这样，就给 Americas_4.tif 指定了 WGS 84 坐标系统。该坐标系统的信息也同时在 Geographic Imager 面板上更新显示出来了。

1. 保持这些影像为打开状态，下面的教程会用到。坐标系统转换

坐标系统转换是将一个带有地理参考的原始影像转换到带有另一个不同的坐标系统下。在这个练习里，该影像将从 WGS 84 坐标系统转换到 British National Grid 坐标系统

1 在 Americas_4.tif 仍然处于激活状态的情况下，在 Geographic Imager 上点击 Transform 按扭。



1. 在 Transform 对话框，点击 WGS 84 链接来选择一个不同的目标坐标系统。

这跟指定一个源坐标系统是不一样的。目标坐标系统是影像转换之后的坐标系统。

1. 展开 Coordinate Systems > Projected > North America > United States 目录，在坐标系统列表里选择 United States: Lambert Conformal Conic, meter，点击 OK。

这样就设置了用于投影转换的目标坐标系统。此时，在转换处理的过程中 Geographic Imager 会自动选择一个合适的基准偏移量。如果此基准需要修改，点击 Specify 按扭，打开 Specify Datum Shift 对话框并且选择需要的基准。想了解更多关于基准偏移的说明请参阅 Geographic Imager 用户指南。



注意，像素大小是 7077.28950515 米。该像素大小可以按用户指定的值进行修改。这样在本质上来说就改变了影像的大小，因为每个像素代表了一个制图单元。在这里，我们将像元大小保留为默认大小。

1.

   点击 Transform 按扭。

这样，影像就被转换到了 Lambert Conformal Conic 投影坐标系统。

1. 点击 Americas_1.tif 文件将其设置成激活状态，点击 Geographic Imager 面板上的 Transform 按扭。面板上显示的是 WGS84 坐标系统。您也可以将其转换到 Lambert Conformal Conic 投影坐标系统下。
2. 点击 Same As 复选框并且从下拉列表里选择 Americas_4.tif (United States:Lambert Conformal Conic, meter) 。

1. 在提示对话框里点击 Update pixel dimensions to match the selected document。

1. 点击 Transform 按扭。



现在，这两张影像都在相同的投影坐标系统(United States：Lambert Conformal Conic, meter)下并都有相同的像素大小 。您可以将这些影像镶嵌在一起或者是保存以保留参考信息。

1. 1. 高级导入教程

高级导入（Advanced Import）功能可以导入多个影像，并且提供了有用的设置可以改变参考文件、坐标系统、彩色通道管理、DEM 方案，调整影像大小和范围甚至是镶嵌。对于按指定地理范围快速裁切大数据量的影像很有用，因为原来可能

需要很长的加载时间。在这个练习里，您将导入不同格式、不同大小、不同坐标系统的两景影像，然后将它们镶嵌在一起。

1. 在 Geographic Imager 面板里，点击 Advanced Import 按扭。

1. 在 Advanced Import 对话框里，从格式下拉列表里选择 GeoTIFF/BigTIFF/TIFF 并点击 Browse。

1. 导航找到 Tutorial Data 文件夹，选择 boston-east.tif，并且点击 Open。如果必要的话，点击 OK 关闭提示设置透明度和图层效果的信息框。



这样，在导入文件列表里就显示出了 boston-east.tif 的信息，并且显示出了它的坐标系统－Massachusetts Mainland Zone

以及影像大小 800 x 800 像素。

1. 从格式下拉列表里选择 ECW 并且点击 Browse。

1. 导航找到 tutorial data 文件夹，选择 boston-west.ecw，并且点击 Open。

这样在列表里又增加了关于 boston-west.ecw 的信息，并且显示出该影像没有坐标系统，它的影像大小为 650 x 650 像素。您要使用 Advanced Import 选项使这些影像兼容，这样才能用镶嵌。

1. 在文件列表里，选择 boston-west.ecw 让它高亮显示。接下来，在 Source Coordinate System 框里，点击 Same As 复选框。



在坐标系统下拉列表里，只能看到 boston-east.tif，因为文件列表里除了 boston-west.ecw 只有它一个。这样，在文件列表里，boston-west.ecw 的坐标系统就更新成了 Massachusetts Mainland Zone。接下来，您要通过输入重采样值将 GeoTIFF 影像尺寸修改一下。.

1. 点击 boston-east.tif 使其高亮显示。下面，在 Image Extents 框里，点击 Resample 按扭打开 Resample Image 对话框。

1. 将宽度修改为 650 像素。保持长宽比例（Keep Aspect Ratio）选项可以确保高度也是 650。

1. 点击 OK.

1. 这样，Dimensions 列的值就更新成了您刚输入的重采样大小。



Image Extents 框也更新成了重采样后的大小。



最后，您要设置镶嵌选项以便这些文件能镶嵌在一起。

1. 在对话框的下面，点击 Mosaic all files to the destination document 复选框。



boston-east.tif file 显示在了列表里面，它将成为镶嵌目标文档。

1. 点击 OK 完成 Advanced Import 处理。

现在，这两个影像格式可以镶嵌在一起生成一个无缝的影像了。这个操作得到的结果跟先分别打开影像，再调整坐标系统，再修改影像大小，再生成一个镶嵌图的处理流程得到的结果是一样的。

在 Layers 面板里，要注意根据这两景影像只生成了一个图层。想保留单个的图层，要在 Advanced Import 对话框里勾选 Keep source data on separate layers 选项。

1. 1. 高级导入 DEM 教程

高级导入功能也可以导入 DEM 文件并且对DEM 模式（schema）进行设置。在这个练习里，您还要指定坐标来对 DEM 数据进行裁切处理。想了解关于裁切影像更多信息请参阅地理裁切教程。

1. 在 Geographic Imager 面板里，点击 Advanced Import 按所扭。

1. 在 Advanced Import 对话框里，从格式下拉列表里选择 USGS DEM 并点击 Browse。

1. 导航找到\Tutorial Data\Mt Olympus 3D Landscape Data 文件件，选择 MtOlympus.dem，并点击 Open。

在导入文件列表里就显示出了 Mount Olympus DEM 数据，并且显示其坐标系统为 NAD83 / UTM zone 10N，DEM 大小为 1047 x 1468 像素。

在列表下面的 DEM Schema 框里，显示出了 schema (Yukon Water)。如果该 DEM Schema 没有自动拉伸－Auto-stretched，就点击 Specify 按扭并选择 Auto-stretched 模式。这样做可以让 DEM 渐变显示，即自动拉伸到它的值。

1. 在 Image Extents 框里，点击 Crop 按扭。

1. 从单位类型（Unit Type）下拉列表里选择 Geodetic，并且从坐标格式（Coordinate Format）下拉列表里选择 Decimal degrees。
2. 在左上角（Top-left Corner）框里，经度栏里输入-123.750，纬度栏里输入 47.790。

1. 在右下角（Bottom-right Corner）框里，经度栏里输入-123.715，纬度栏里输入 47.765。
